Ваш смартфон только что сломался во время летней поездки. Виновник? Перегрев цепей. Добро пожаловать в температурные пределы стандартных печатных плат — и почему печатные платы с высокой температурой стеклования становятся новой защитой электроники от нагрева.
В печатных платах с высокой температурой стеклования используются материалы с температурой стеклования выше 170 °C, что предотвращает деформацию и выход из строя при экстремальной жаре. Они обеспечивают надежную работу в сложных условиях, таких как блоки управления двигателем и базовые станции 5G, где стандартные платы разрушаются.
Но необработанные показатели температуры рассказывают только половину истории. Давайте разберемся, почему эти специализированные платы меняют дизайн электроники — и когда они вам абсолютно необходимы.
Почему печатные платы с высокой температурой стеклования необходимы для современной электроники?
Представьте, что мозг вашего беспилотного автомобиля плавится в пустыне Финикса. С обычными печатными платами FR4 это не научная фантастика — это настоящая бомба замедленного действия.
Высокотемпературные печатные платы[^1] предотвращают термический пробой[^2] в электронике с высокой плотностью мощности благодаря трем ключевым преимуществам:
- Стабильные диэлектрические свойства[^3] при 150°C+
- Более низкое расширение по оси Z (CTE < 3,5%)
- Сниженные риски расслоения во время бессвинцовой пайки
)
Разбивка тепловых характеристик
| Параметр | Стандартный FR4 | Материал с высокой Tg | Улучшение |
|---|---|---|---|
| Температура Tg | 130-140°C | 170-180°C | +30% |
| Время выживаемости T288 | 20 минут | в 10 раз дольше | |
| Ось Z КТР | 4,5% | 2,8% | 38% снижение |
| Теплопроводность | 0,3 Вт/мК | 0,6 Вт/мК | Двойной |
Современные процессоры смартфонов теперь генерируют 5-10 Вт/см², что соответствует плотности топливных стержней ядерного реактора. Высокотемпературные субстраты предотвращают эффект «медленного выпекания», когда повторяющиеся циклы нагрева ухудшают целостность сигнала. Автомобильным ЭБУ особенно требуются платы с температурой Tg 150°C+, чтобы выдерживать температуру под капотом, превышающую 125°C.
Чем отличается материал печатной платы с высокой температурой Tg от стандартного FR4?
Представьте себе FR4 как домашнее масло, а материалы с высокой температурой Tg — как полимерные связующие промышленного класса. Оба выполняют структурные функции, но катастрофически выходят из строя, если их поменять местами.
Высокотемпературные ламинаты заменяют стандартную эпоксидную смолу на:
- Фенольные отвержденные смолы
- Армированные керамические наполнители
- Многоступенчатую сшивку
В результате механическая прочность на 25% выше, а теплостойкость на 50% выше по сравнению с FR4.
)
Анализ состава материала
Базовый уровень FR4
- Бромированная эпоксидная смола
- Армирование стеклотканью
- Отверждение дициандиамидом
| Обновление с высокой Tg | Компонент | Назначение | Влияние на производительность |
|---|---|---|---|
| Тетрафункциональная эпоксидная смола | Увеличенное количество поперечных связей | Более высокая Tg, более низкий КТР | |
| Наполнители из оксида алюминия | Улучшение теплового пути | Проводимость 0,6 Вт/мК | |
| Огнестойкий фосфор | Соответствие UL94 V-0 | Более безопасная работа с высоким током |
Изменение химии смолы позволяет платам High Tg выдерживать более 10 тепловых циклов в диапазоне от -55°C до 260°C без растрескивания. Это оказывается критически важным для аэрокосмических приложений, в которых происходят быстрые атмосферные изменения.

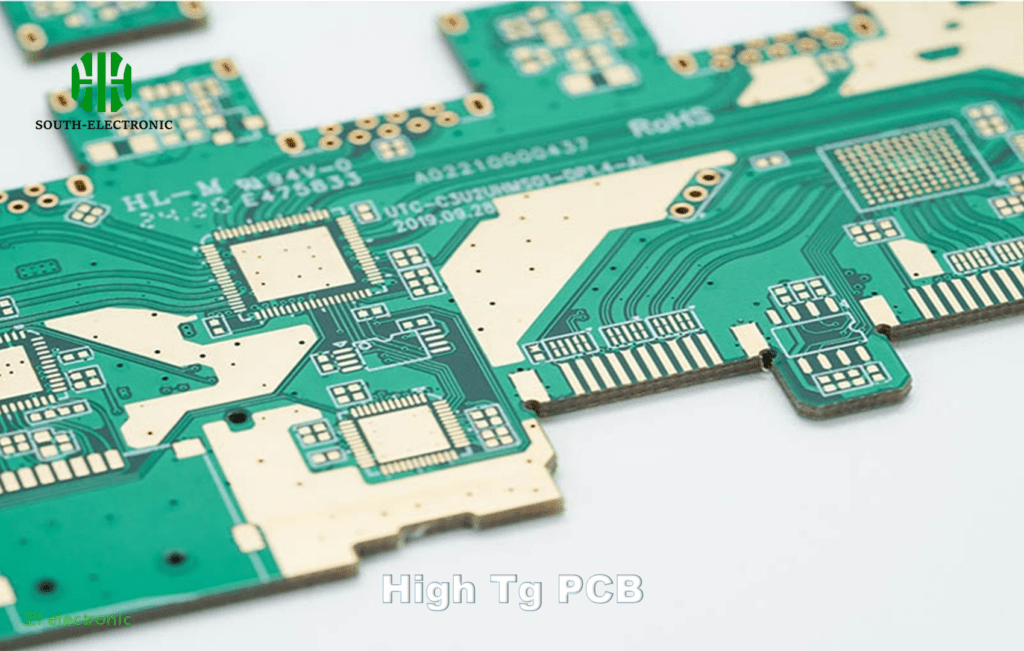

Для каких приложений требуются платы High Tg?
Лазерный резак вашего завода просто отключился в середине работы. Основная причина? Трещины печатных плат из-за вибрации в стандартных платах управления.
Высокотемпературные печатные платы обязательны в:
- Автомобильные ЭБУ (Tg ≥ 150 °C)
- Электроника для бурения скважин (среды 175 °C+)
- Серверные блоки питания (непрерывная работа при температуре 90 °C)
- Высокогорная авионика (быстрый термоцикл)
)
Применение Тепловые профили
| Промышленность | Температурная проблема | Решение для высоких температур |
|---|---|---|
| Электромобили | Тепловая выдержка аккумуляторных батарей (140 °C) | Подложки с температурой 170 °C |
| Промышленный Интернет вещей | Мониторинг паровых турбин | Низкий КТР для зон вибрации |
| Инфраструктура 5G | Тепловая плотность усилителя мощности | Улучшенное рассеивание тепла |
| Аэрокосмическая промышленность | Циклическое напряжение от -65 °C до 150 °C | Рейтинг 50+ тепловых циклов |
Автомобильные светодиодные матрицы прекрасно это демонстрируют — стандартные печатные платы трескаются под воздействием теплового удара фар, в то время как платы IS410-High Tg сохраняют оптическое выравнивание в течение 1000+ температурных циклов.
Какие конструктивные соображения имеют решающее значение для печатных плат с высокой температурой плавления?
Проектирование с использованием материалов с высокой температурой плавления[^4] — это не просто обновление по частям — это изучение нового языка материалов с другими правилами.
Ключевые факторы проектирования High Tg:
- Более жесткий контроль импеданса (ΔZ ±5% против ±10%)
- Расширенный зазор между сверлом и медью (0,2 мм мин.)
- Модифицированные циклы ламинирования (стадии высокого давления)
- Специализированная отделка поверхности (предпочтительно ENIG)
)
Контрольный список корректировок производства
| Этап процесса | Стандартный FR4 | Адаптация к высокой Tg |
|---|---|---|
| Сверление | 45 тыс. об./мин. | 40 тыс. об./мин. (снижение износа инструмента) |
| Ламинирование | 180 °C при 300 фунтах на кв. дюйм | 200 °C при 500 фунтах на кв. дюйм многоступенчатое |
| Удаление нагара | Перманганатная обработка | Требуется плазменная очистка |
| Паяльная маска | LPI 150 °C отверждение | Высокостабильный LPI 170 °C+ |
Недавний автомобильный проект[^5] подчеркнул эти потребности — переход на материал IT-180G High Tg потребовал на 15 % больше времени ламинирования, но сократил количество отказов на месте на 80 % в модулях управления двигателем.
Заключение
Высокотемпературные печатные платы решают проблемы тепловой надежности[^6] в требовательной электронике с помощью передовой материаловедения, позволяя создавать приложения следующего поколения от автономных транспортных средств до процессоров ИИ.
