Искажение сигнала портит ваши высокоскоростные проекты печатных плат? Неконтролируемый импеданс приводит к отражениям, ошибкам данных и сбоям системы. Современная электроника требует точного управления импедансом для предотвращения этих дорогостоящих проблем. Давайте рассмотрим, как достичь целевого импеданса для надежной работы.
Чтобы достичь целевого управления импедансом печатной платы, проектировщики корректируют геометрию дорожек (ширину/высоту), выбор диэлектрического материала и расстояние между слоями с помощью специализированных калькуляторов и инструментов моделирования. Это обеспечивает единообразие электрических характеристик на высокоскоростных путях прохождения сигнала.
Освоение управления импедансом начинается с понимания пяти основополагающих концепций. Мы разберем каждый элемент с помощью реальных сценариев проектирования и практических методов настройки.

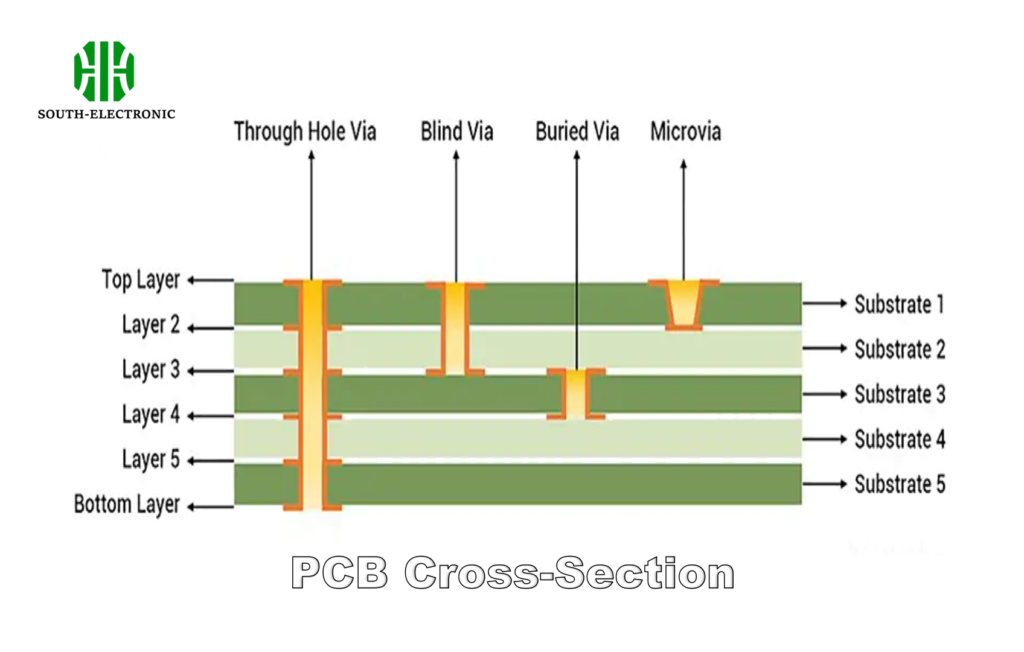

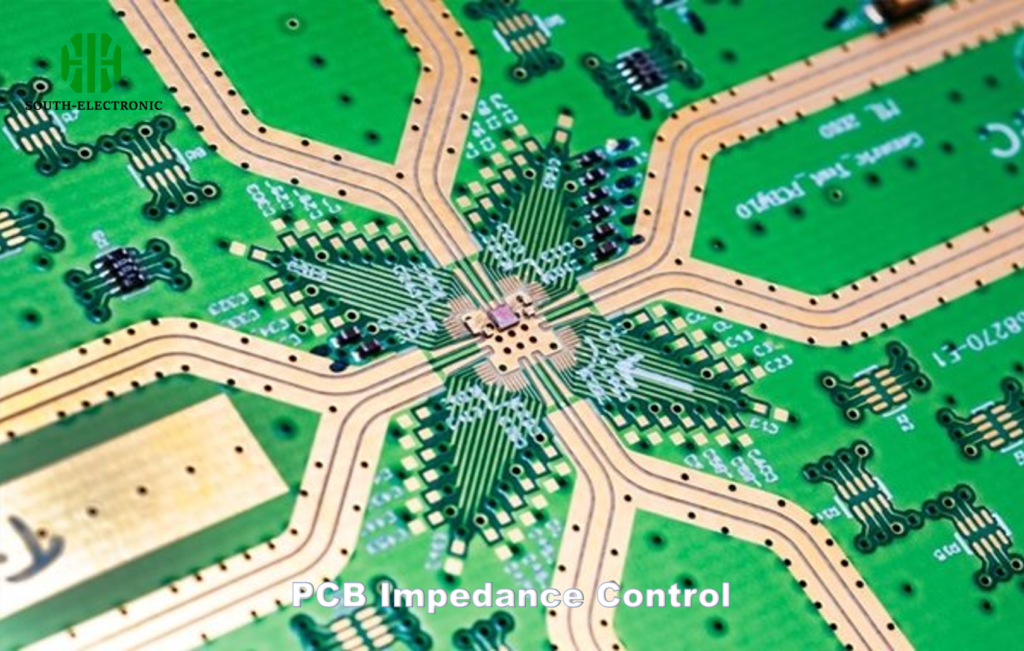

Что такое контролируемый импеданс в печатной плате?
Вы когда-нибудь задумывались, почему идентичные на вид дорожки ведут себя по-разному с электрической точки зрения? Контролируемый импеданс поддерживает постоянное сопротивление переменному току по всей длине дорожки. Это скрытый фактор, определяющий качество сигнала в современных печатных платах.
Контролируемый импеданс в печатной плате означает поддержание удельного сопротивления (Z) сигналам переменного тока за счет точных размеров дорожек и выбора материала. Он обеспечивает передачу сигналов без искажений в высокочастотных приложениях (1 МГц+).
Ключевые компоненты импеданса
| Фактор | Типичный диапазон | Влияние на Z | Метод управления |
|---|---|---|---|
| Ширина дорожки | 4-12 мил | Уже = выше Z | Контроль допуска травления |
| Диэлектрическая проницаемость (Dk) | 3,5-4,5 | Ниже Dk = выше Z | Выбор материала |
| Толщина меди | 0,5–2 унции | Тоньше = выше Z | Управление процессом нанесения покрытия |
| Высота дорожки | 3–5 мил | Выше = ниже Z | Выбор препрега |
| Расстояние до плоскости | 5–15 мил | Ближе = ниже Z | Укладка слоев |
Пример: микрополосковая линия 50 Ом с материалом FR-4 (Dk=4,2) требует ширины 8 мил при использовании толщины подложки 1,6 мм. Измените на Rogers 4350B (Dk=3,48), и ширина уменьшится до 6,5 мил при том же импедансе.
Почему контроль импеданса имеет решающее значение для высокоскоростных печатных плат?
Потеряно 40% мощности сигнала до достижения ИС? Несоответствие импеданса приводит к потере мощности и повреждению данных, которое увеличивается с частотой. Интерфейсы DDR5 требуют допуск импеданса <5% по всем маршрутам шины.
Управление импедансом предотвращает отражение сигнала и потерю мощности в высокоскоростных конструкциях. Правильное согласование обеспечивает полную передачу сигнала между компонентами с частотами выше 100 МГц.
Режимы отказов на высокой скорости
| Проблема | Причина | Следствие | Решение |
|---|---|---|---|
| Отражение сигнала | Несоответствие Z на соединениях | Ошибки данных | Используйте согласующие резисторы |
| Излучение электромагнитных помех | Неоднородность импеданса | Неудачные тесты FCC | Поддерживайте постоянный путь Z |
| Джиттер синхронизации | Фазовые искажения | Сбои синхронизации часов | Соответствие внутрипарного Z в пределах 2% |
| Потеря мощности | Изменение импеданса | Снижение SNR | Оптимизация согласованности Dk |
Конструкции PCIe 5.0 требуют управления импедансом ±8% (56Ω±4,48Ω). Отклонение на 10% приводит к потере целостности сигнала на 3 дБ, что эквивалентно 50% потере мощности на интерфейс.
Какие параметры проектирования больше всего влияют на целевой импеданс?
Почему одинаковая ширина дорожек дает разные импедансы? Шесть ключевых параметров взаимодействуют для определения конечных значений импеданса. Управление этими переменными отделяет успешные конструкции от неудачных прототипов.
Ширина дорожки (35% воздействия), толщина диэлектрика (30%), толщина меди (15%) и материал Dk (20%) больше всего влияют на целевой импеданс. Используйте калькуляторы контролируемого импеданса, которые учитывают все переменные одновременно.
Руководство по настройке параметров
| Параметр | Эффект изменения на 10% | Метод настройки | Контроль допуска |
|---|---|---|---|
| Ширина дорожки | ±6 Ом | Компенсация травления | ±0,2 мил |
| Высота диэлектрика | ±4 Ом | Управление запрессовкой | ±2% толщины |
| Вес меди | ±1,5 Ом | Контроль покрытия | ±0,1 унции |
| Паяльная маска | ±0,8 Ом | Процент покрытия | 85-95% покрытия |
| Расстояние между плоскостями | ±3 Ом | Выравнивание слоев | Сдвиг ±1 мил |
Практический пример: Получение дифференциальной пары 100 Ом:
- Ширина дорожки: 5 мил
- Расстояние: 5 мил
- Диэлектрик: Isola 370HR (Dk=4,0)
- Толщина: 3,5 мил
Результирующее Z: 100,3 Ом ±1,2 Ом с использованием стандартных допусков FAB.
Как выбор материала влияет на ваши цели по импедансу?
Разочарованы непредсказуемыми значениями Dk? Свойства материала в основном определяют достижимые диапазоны импеданса. Изменение Dk FR-4 на ±10% создает сдвиги импеданса на ±7 Ом — катастрофические для конструкций 10 Гбит/с+.
Выбор материала печатной платы влияет на импеданс через стабильность диэлектрической проницаемости (Dk) и тангенс угла потерь. Высокочастотные материалы, такие как Rogers 4350B, поддерживают Dk ±2% по сравнению с ±10% у FR-4, что позволяет точно контролировать импеданс.
Сравнение характеристик материалов
| Материал | Dk @10 ГГц | Допуск Dk | Фактор стоимости | Лучший вариант использования |
|---|---|---|---|---|
| FR-4 | 4,2 | ±10% | 1x | <2 ГГц потребитель |
| Rogers 4350B | 3,48 | ±2% | 5x | 5-40 ГГц RF |
| Isola FR408 | 3,7 | ±5% | 2x | 2-10 ГГц связи |
| Полиимид | 3,5 | ±8% | 3x | Гибкие схемы |
| Nelco 4000-13 | 3,8 | ±3% | 4x | Приложения Mil/aero |
Пример: Переход с FR-4 на Rogers 4350B снизил изменение импеданса с ±7 Ом до ±1,5 Ом в конструкции SerDes 25 Гбит/с, что обеспечивает безошибочную работу на скорости 32 Гбод.
Заключение
Точное управление импедансом печатной платы требует скоординированных корректировок геометрии трассировки, выбора материалов и производственных допусков. Внедряйте калькуляторы импеданса на ранней стадии, проверяйте с помощью полевых решателей и отдавайте приоритет материалам, устойчивым к Dk, для успеха на высокой скорости.
