Застряли с ограничениями типовой клавиатуры? Разочарованы компромиссами в готовых наборах? Я чувствовал эту боль, пока не разработал собственную печатную плату. Теперь я контролирую каждый аспект своей механической клавиатуры. Это решение открывает настоящую свободу настройки.
Проектирование печатной платы клавиатуры включает планирование цепей и прокладку электрических путей с помощью программного обеспечения, такого как KiCad. Я создаю размещение переключателей и подключение контроллеров для персонализированных макетов. Это превращает мое уникальное видение механической клавиатуры в функциональную печатную плату.
Готовы погрузиться глубже? Я расскажу вам о вариантах размеров, методах подключения и стратегиях поиска. Каждый шаг приближает вас к триумфу вашей индивидуальной клавиатуры.
Какой размер печатной платы клавиатуры мне нужен?
Неправильный выбор кажется ужасным. Ваши переключатели втиснуты в неподходящий корпус? Моя первая попытка провалилась. Вам нужны точные размеры, соответствующие привычкам набора текста и пространству на столе.
Размер печатной платы клавиатуры зависит от количества клавиш и предпочтений в раскладке. Я подбираю такие размеры, как 60% или TKL, в соответствии с ежедневными задачами и ограничениями корпуса. Всегда сначала измеряю физические размеры для совместимости. Более крупные платы обеспечивают функциональность, а более мелкие экономят место на столе.
Баланс между количеством клавиш и физическим пространством
Я оцениваю свои потребности в наборе текста перед выбором печатных плат клавиатуры. Три ключевых фактора определяют мои решения:
- Формат макета: Ступенчатые, ортогональные или разделенные конструкции требуют разных форм печатных плат
- Функциональность клавиш: Выделенные стрелки/цифровая клавиатура против клавиш, зависящих от слоев
- Физические ограничения: Размеры корпуса и ограничения по размещению портов
Это сравнение помогает визуализировать компромиссы:
| Размер | Количество клавиш | Идеально для | Экономия места |
|---|---|---|---|
| 60% печатной платы | 61-64 | Минималистичные настройки, путешествия | Лучший |
| TKL (80%) | 87-88 | Игры, полная функциональность | Умеренный |
| Полный размер | 104-108 | Офисная работа, ввод данных | Самый низкий |
| Раздельная печатная плата | Различная | Эргономика, индивидуальные макеты | Модульный |
Я тестирую макеты виртуально перед тем, как публиковать. Мой ежедневный водитель использует специальную печатную плату 65% — компактную, но функциональную. Раздельные печатные платы клавиатуры избавили меня от боли в запястье во время длительных сеансов кодирования. Всегда создавайте прототипы с помощью картона перед заказом печатных плат!

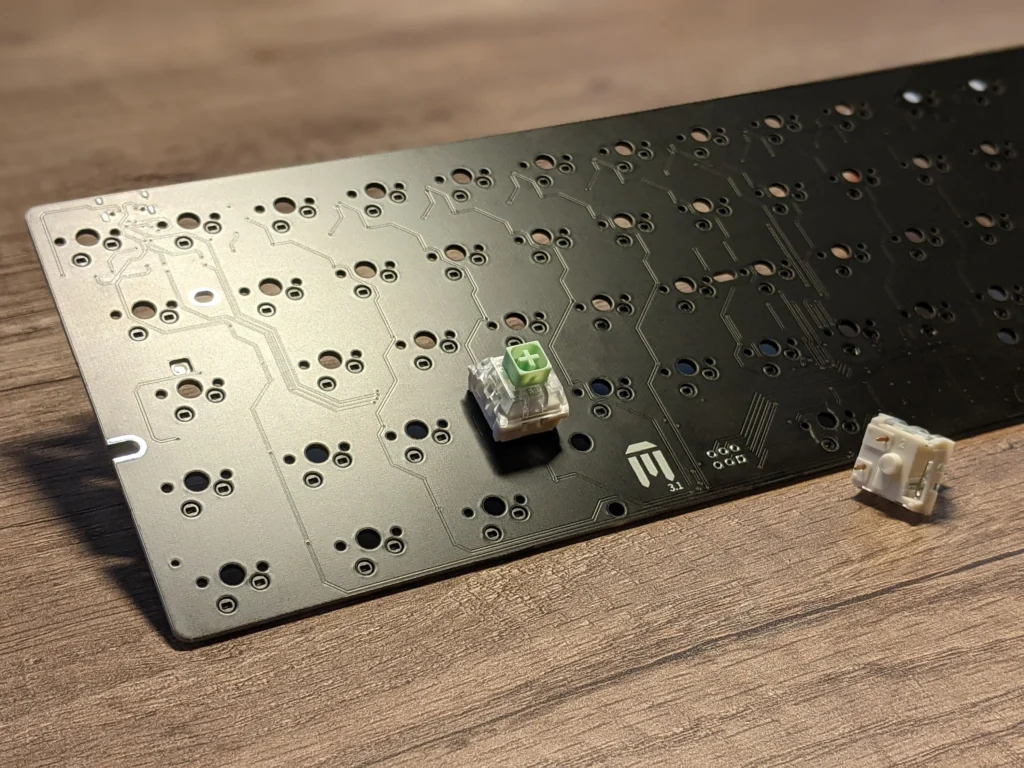

Горячая замена или паяная печатная плата: какая печатная плата клавиатуры лучше всего подходит для ВАШИХ нужд?
Ненавидите пайку? Я сжег две платы, обучаясь. Горячая замена устраняет это разочарование. Но проблемы с долговечностью остаются. Вы заслуживаете правильный метод подключения для ваших привычек печати.
Горячие разъемы позволяют менять переключатели без пайки — идеально для экспериментов. Паяные соединения обеспечивают превосходную постоянство и надежность. Я в первую очередь оцениваю стоимость, долговечность и технический комфорт. Строители, стремящиеся к гибкости изменений, выбирают горячую замену; стремящиеся к стабильности — паяные.
Разбор метода подключения
Печатные платы клавиатуры с горячей заменой и пайкой служат разным целям. Критическая оценка выявляет следующие ключевые аспекты:
Факторы надежности

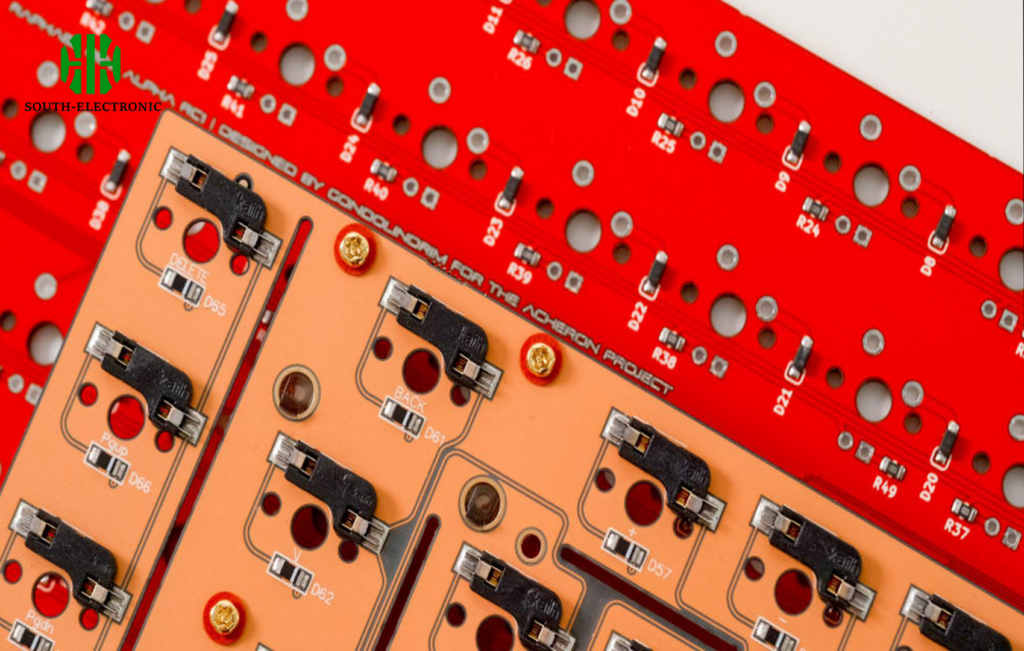

- Разъемы Kailh в платах с горячей заменой выдерживают более 100 замен
- Традиционные паяные соединения обычно переживают корпуса клавиатур
- Холодные соединения при пайке своими руками приводят к преждевременным отказам
Сценарии использования
Я выбираю на основе трех соображений:
- Частота тестирования переключателей: Постоянные изменения = горячая замена
- Постоянство сборки: Постоянная установка = пайка
- Стоимость: Печатные платы с горячей заменой стоят на 15–30 долларов больше
| Гибкость | Долговечность | Требуемые навыки | |
|---|---|---|---|
| Горячая замена | Отлично | Хорошо | Нет |
| Паяно | Плохо | Отлично | Средне |
Моя экспериментальная плата использует горячую замену для быстрого прототипирования. Для механических клавиатурных плат, от которых я ежедневно зависящий, я все паяю. Новички наслаждаются свободой горячей замены во время обучения. Всегда проверяйте выравнивание гнезд перед установкой дорогих переключателей!
Где купить надежные клавиатурные печатные платы?
Тратить деньги на неисправные платы вредно. Я выбросил 80 долларов на хлипкие печатные платы, прежде чем нашел надежные источники. Неудачные покупки срывают проекты и испытывают терпение.
Надежные поставщики включают KBDFans, CannonKeys и JLCPCB для индивидуальных печатных плат. Я отдаю приоритет сертификатам производителей и отзывам клиентов. Надежные поставщики гарантируют совместимость и предоставляют техническую поддержку.
Объяснение стратегий поиска
Поиск качественных индивидуальных компонентов клавиатуры на печатной плате требует умного поиска. Я классифицирую источники следующим образом:
Уровни поставщиков
- Специализированные магазины (KBDFans, Mechboards) — популярные печатные платы в наличии
- Групповые покупки — уникальные проекты через Geekhack/Reddit
- Производители (JLCPCB) — прямое изготовление через файлы Gerber
| Плюсы | Минусы | ||
|---|---|---|---|
| Специализация | Проверенные продукты, гарантия | Ограниченные дизайны | $50-$120 |
| Групповые покупки | Эксклюзивные дизайны | Длительные задержки | $80-$200 |
| Производители | Полная настройка | Без тестирования | $20-$50 |
Я всегда запрашиваю:
- Толщина печатной платы: минимум 1,6 мм
- Сертификаты испытаний на непрерывность
- Позолота на устойчивость к коррозии
Моя успешная 60-клавишная печатная плата была получена от KBDFans. Для экспериментов с печатной платой клавиатуры с эффектом Холла я заказал прототипы у JLCPCB. Избегайте непроверенных продавцов без отзывов сообщества — я узнал это на дорогостоящих ошибках!
Заключение
Проектирование печатной платы клавиатуры преодолевает заданные ограничения. Я принимаю полный творческий контроль через умный размер, надежные соединения и надежных поставщиков. Каждый индивидуальный след идеально отражает личные потребности.
