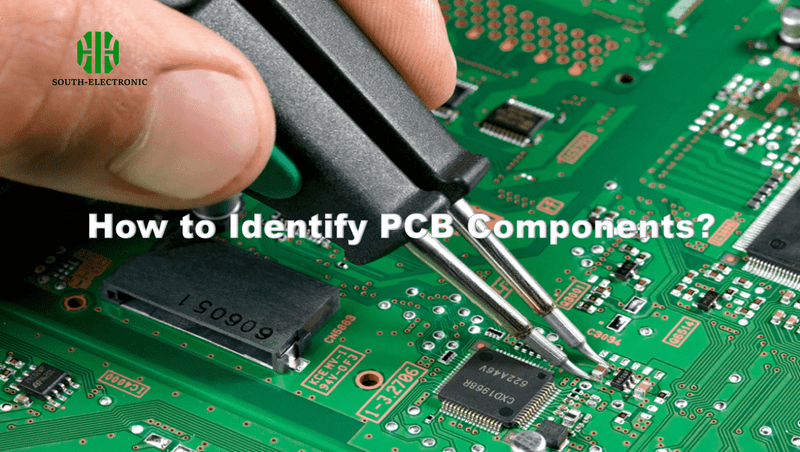

Вы смотрите на загадочную печатную плату, полную мелких деталей? Неизвестные компоненты могут превратить устранение неполадок в кошмар. Давайте устраним путаницу и научимся идентифицировать компоненты за простые шаги.

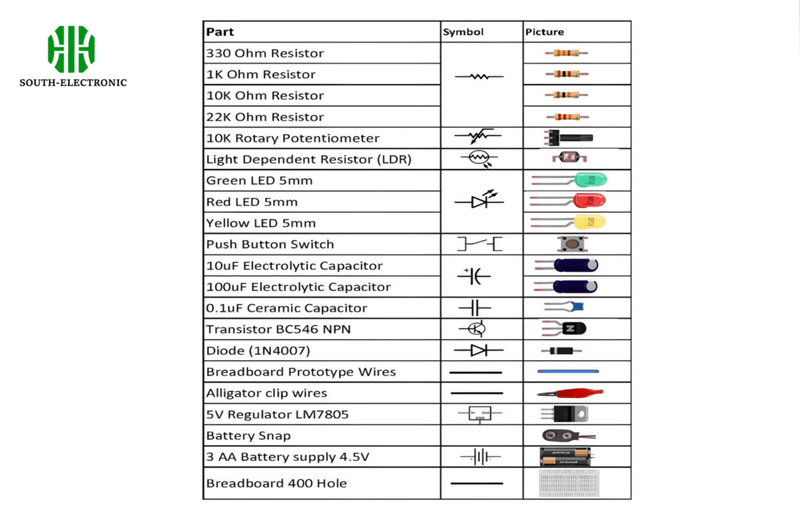

Идентифицируйте компоненты печатной платы, проверяя напечатанные этикетки (R=резистор, C=конденсатор, U=IC) и физическую маркировку. Используйте лупы для небольших кодов и справочных схем, если они доступны. Начните с крупных компонентов с четкими значениями, затем переходите к более мелким деталям для поверхностного монтажа.
Теперь, когда мы взломали базовый процесс идентификации, давайте рассмотрим три основных навыка, которые необходимы каждому энтузиасту электроники. Эти методы превратят вас из сбитого с толку новичка в уверенного детектива по компонентам.
Где купить компоненты печатной платы?
Пытаетесь найти подлинные компоненты? Поддельные или несоответствующие детали могут разрушить ваши проекты. Найдите надежные источники, которые сочетают качество с доступной ценой.
Покупайте компоненты печатных плат у авторизованных дистрибьюторов, таких как Digi-Key или Mouser, для гарантированного качества. Для любителей AliExpress и Amazon предлагают бюджетные варианты. Местные магазины электроники обеспечивают немедленную доступность для срочных нужд.
Стратегии поиска интеллектуальных компонентов
Я усвоил этот урок, когда ремонтировал винтажный усилитель — обычные конденсаторы от случайного продавца вышли из строя в течение нескольких недель. Вот как эффективно закупать компоненты:
-
Сертифицированные поставщики
- Лучше всего подходит для: деликатных/профессиональных проектов
- Примеры поставщиков: LCSC, element14
- Средняя доставка: 3-7 дней
-
Платформы для любителей
- Лучше всего подходит для: прототипирования/обучения
- Пример: магазины eBay с рейтингом 95%+
- Типичная стоимость: на 30-50% дешевле
| Тип поставщика | Плюсы | Минусы |
|---|---|---|
| Авторизованные дистрибутивы | Оригинальные детали | Более высокие цены |
| Местные магазины | Мгновенная доступность | Ограниченный выбор |
| Интернет-рынки | Низкая стоимость | Требуется проверка качества |
Всегда перепроверяйте технические паспорта и проверяйте репутацию продавца по отзывам клиентов. Для редких компонентов рассмотрите возможность утилизации старых печатных плат — ваша местная ремонтная мастерская может отдавать неисправные печатные платы бесплатно.
Как проверить компоненты печатной платы?
Неисправные компоненты могут тайно саботировать ваши проекты. Изучите методы диагностики, которые предотвратят многочасовые утомительные отладки.
Проверяйте компоненты, используя режимы непрерывности и сопротивления мультиметра. Сравните результаты измерений с известными хорошими значениями. Для микросхем проверьте выводы питания и проверьте перегрев во время работы.
Комплексная проверка компонентов
Во время моих ранних попыток ремонта я однажды заменил исправный транзистор, хотя настоящим виновником был треснувший резистор. Вот систематический процесс проверки:
- Визуальный осмотр
- Следы ожогов
- Вздутые конденсаторы
- Треснувшие корпуса ИС
- Базовые тесты
- Резисторы: Измерьте значение Ω
- Конденсаторы: Проверьте ESR (Эквивалентное последовательное сопротивление)
- Диоды: Тест прямого/обратного смещения
| Компонент | Метод тестирования | Критерии прохождения |
|---|---|---|
| Резистор | Измерение Ом | ±5% от указанного значения |
| Конденсатор | Измеритель ESR | Ниже предела, указанного в техническом описании |
| Диод | Режим проверки диода | Прямое падение напряжения 0,5–0,7 В |
Для интегральных схем включите плату и проверьте:
- Напряжение на входных/выходных контактах
- Аномальное тепловыделение
- Шаблоны сигналов с помощью осциллографа
Пометьте проверенные компоненты цветными маркерами, чтобы избежать повторного тестирования. Сохраните заведомо исправную контрольную плату для сравнения.
Как отпаять компоненты от печатной платы?
Уничтожение компонентов во время отпайки — пустая трата денег и времени. Освойте безопасные методы отпайки, которые сохранят как печатную плату, так и компоненты.
Используйте отсос для отпайки или оплетку с паяльником с регулируемой температурой (320–380 °C). Нанесите флюс на неподатливые соединения. Для многоконтактных деталей используйте станции горячего воздуха с защитными экранами сопел.
Профессиональные методы демонтажа
Я испортил свой первый сокет ЦП, вытаскивая чипы плоскогубцами. Теперь я использую эти проверенные методы:
Стандартные компоненты:
- Нагрейте один вывод, поднимая его пинцетом
- Поочередно меняйте выводы, пока он не освободится
Устройства для поверхностного монтажа:
- Защитите соседние компоненты алюминиевой лентой
- Подайте горячий воздух при температуре 350 °C круговыми движениями
| Инструмент | Лучшее для | Советы |
|---|---|---|
| Оловоотсос | Детали со сквозным отверстием | Регулярно очищайте сопло |
| Оплетка | Компоненты с мелким шагом | Используйте свежие секции |
| Станция горячего воздуха | Компоненты SMD | Используйте правильный размер сопла |
Предварительно нагрейте платы феном (средний нагрев) для трудноудаляемых компонентов. После снятия очистите контактные площадки изопропиловым спиртом и медной оплеткой. Никогда не прикладывайте силу к компонентам — если они застряли, нанесите больше флюса и нагрейте.
Заключение
Освойте идентификацию компонентов печатной платы с помощью этикеток и тестирования, покупайте у проверенных поставщиков, методично проверяйте функциональность и безопасно снимайте компоненты с помощью надлежащих инструментов. Эти навыки составляют основу эффективного ремонта электроники и создания прототипов.
