Вы усердно работали над проектированием схем. И вот ваша печатная плата без печатных плат прибыла. Но дефекты скрыты. Из-за неисправной платы тратятся впустую компоненты и возникают задержки проекта.
Тестируйте печатные платы без печатных плат с помощью летающего щупа для проверки соединений, AOI-тестирования на наличие дефектов и измерителей импеданса для проверки характеристик. Это позволяет обнаружить скрытые дефекты до сборки и избежать дорогостоящих ошибок.
Тестирование — ваша подстраховка. Давайте разберёмся, как тщательно проверять платы и почему это важно.
Как тестировать печатные платы без печатных плат?
Представьте, что вы припаиваете компоненты к плате. А затем обнаруживаете под ней неисправные цепи. Ваш проект немедленно останавливается. Разочарование быстро нарастает.
Тестирование позволяет обнаружить дефекты на плате на ранних стадиях. Используйте три основных метода: летающие щупы для отслеживания соединений, AOI для сканирования поверхностей, измерители импеданса для проверки сигнальных трактов. Быстрое обнаружение экономит деньги.
Тестирование выявляет проблемы до установки компонентов. Я всегда провожу несколько проверок, так как один метод может пропустить ошибки.
Описание критически важных методов тестирования
Устройства с летающими щупами автоматически проверяют соединения. Они используют движущиеся иглы для контакта с контрольными точками по всей схеме. Это позволяет проверить целостность цепи между выводами и дорожками. Обрывы становятся очевидны мгновенно. Я предпочитаю летающие щупы для небольших партий, а не тестирование методом «ложа гвоздей».
Автоматическая оптическая инспекция (AOI) проверяет наличие физических дефектов. Она сравнивает изображения платы с проектными стандартами. AOI выявляет царапины, пятна, несоответствующие отверстия или короткие замыкания в медных проводниках. Он видит дефекты, которые человек может не заметить.
Для обеспечения целостности сигнала необходим контроль импеданса. Высокочастотным платам нужны измерители импеданса. Они посылают сигналы и измеряют отражение волн вдоль дорожек. Слишком сильное отражение приводит к потере данных. Установите приемлемые диапазоны на этапе проектирования и проверьте здесь.
Метод | Что он обнаруживает | Лучший вариант использования |
---|---|---|
Летающий зонд | Непрерывность цепи | Малые партии производства |
AOI | Дефекты поверхности | Проверки массового производства |
Измеритель импеданса | Проблемы с сигналом | Высокоскоростные печатные платы |
Множественные тесты создают уровни защиты. Летающий зонд обнаруживает электрические неисправности. AOI обнаруживает физические повреждения. Тестирование импеданса обеспечивает производительность. Комбинируйте эти тесты или выбирайте в зависимости от потребностей проекта.
Что следует учитывать при выборе печатной платы без платы?
Вы выбираете поставщика. Производство внезапно останавливается из-за загадочных неисправностей. В чём первопричина? Вы пропустили ключевые проверки печатной платы.
Сначала оцените качество материала, допуск по толщине и качество поверхности. Эти факторы предотвращают сбои в сборке и проблемы с сигналом в дальнейшем. Правильный выбор гарантирует стабильность плат.
Неправильный выбор материалов приводит к отслоению и растрескиванию. Вот что важно.

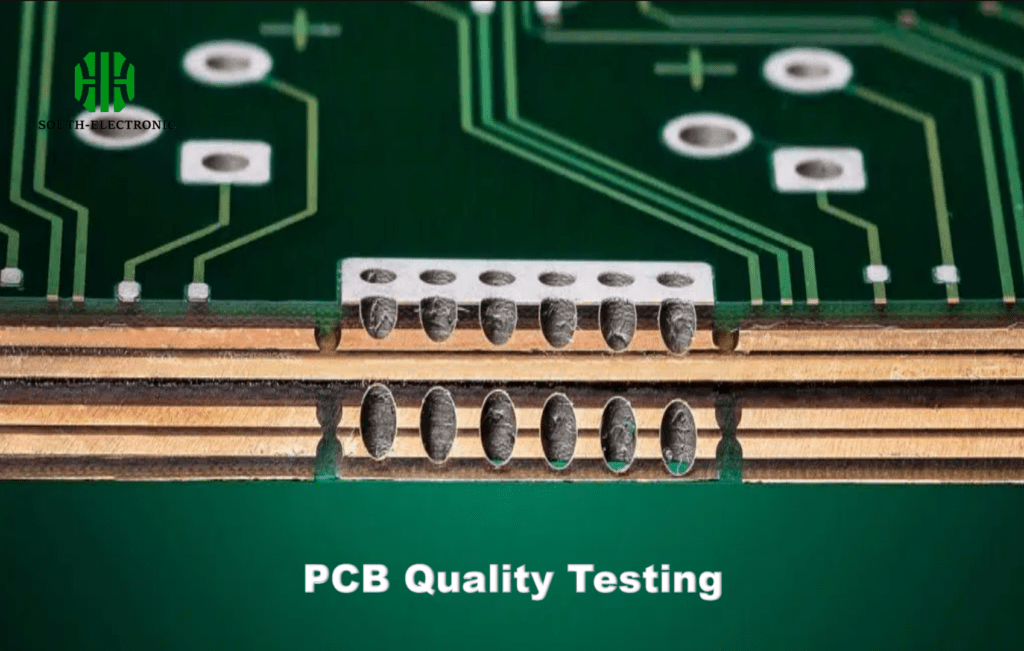

Основные показатели качества
Допуск по толщине меди имеет первостепенное значение. Тонкие дорожки перегреваются и ломаются. Для силовых цепей я устанавливаю требования к толщине «1 унция ±10%». Измеряйте образцы, используя микрошлифы.
Степень воспламеняемости материалов позволяет избежать проблем с безопасностью. Материал FR-4 обеспечивает базовую огнестойкость. Для высокотемпературных плат требуется FR-5 или полиимид. Испытание на термическую нагрузку подтверждает долговечность.
Надёжность паяльной маски и покрытия при ударных нагрузках. HASL (без свинца) предотвращает окисление. Золотое покрытие ENIG подходит для разъемов. Избегайте брызг и зазоров в этом покрытии.
Фактор | Риск при игнорировании | Идеальный стандарт |
---|---|---|
Толщина меди | Ошибки из-за перегрева | Соответствие проектным характеристикам |
Марка материала | Расслоение при нагреве | Класс FR-4 или выше |
Качество поверхности | Некачественные паяные соединения | ENIG для компонентов с высокой плотностью |
Перед заказом проверьте сертификаты производителя. Самостоятельно проверьте первые образцы. Даже незначительные отклонения приводят к поломкам. Не думайте, что все платы одинаковы.
Что влияет на стоимость печатных плат без покрытия?
Объем вашего заказа внезапно удваивается. Стоимость резко возрастает. Почему? Скрытые ценовые факторы оказывают сильное влияние.
Сложные характеристики и материалы являются причиной большинства колебаний стоимости. Выбор проекта изначально добавляет 20–300% разницы в цене. Понимайте компромиссы, чтобы точно рассчитать бюджет.
Однажды я переплатил за ненужное золочение. Теперь вы знаете, что на самом деле влияет на цену.

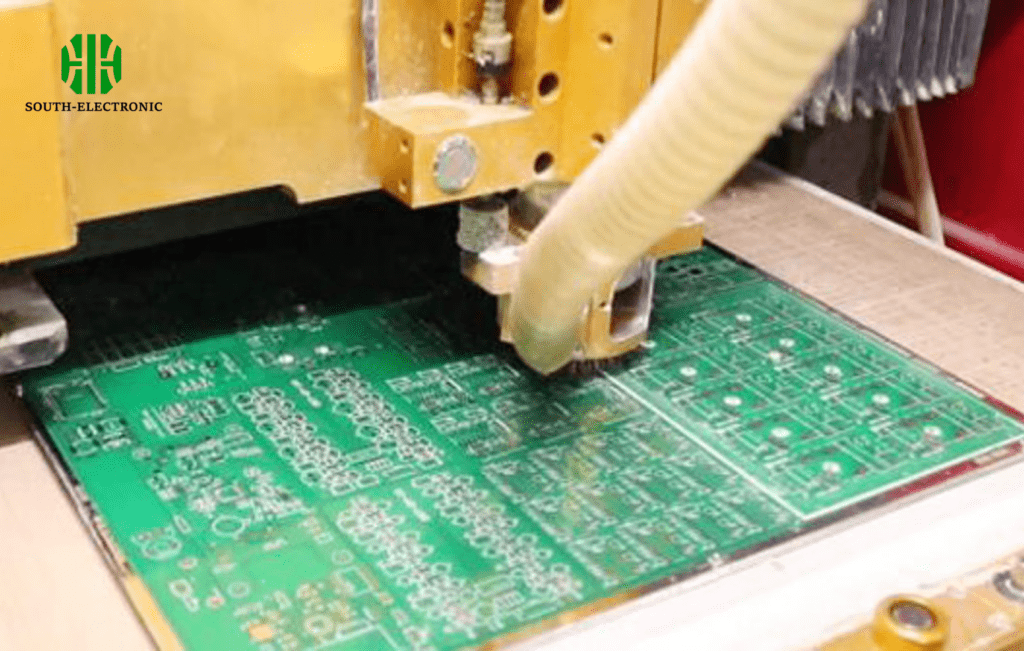

Разбираемся в реальных факторах, влияющих на стоимость
Количество слоёв напрямую увеличивает стоимость. Двухслойные платы стоят гораздо дешевле восьмислойных. Добавление переходных отверстий между слоями улучшает работу плат, но повышает цену. Больше слоёв требует больше времени на производство.
Выбор материала значительно влияет на цену. Платы с алюминиевой подложкой охлаждаются лучше, но стоят дороже. Стандартный FR4 подходит для бюджетных проектов. Премиальные материалы, такие как Rogers, для радиочастотных плат стоят втрое дороже.
Специальные допуски приводят к повышению затрат. Более плотное расположение проводников требует современного оборудования. Контроль импеданса требует дополнительных этапов тестирования. Каждое изменение замедляет производство.
Фактор снижения затрат | Влияние на цену | Совет по экономии затрат |
---|---|---|
Количество слоев | Увеличение на 30–60% на слой | Минимизируйте, если это не является необходимым |
Материалы | В 2–3 раза больше стандартного | Используйте FR4, где это возможно |
Допуски | +15% для жестких требований | Снижайте допуски, если это безопасно |
Обсудите с производителями заранее. Уточните, какие функции обязательны, а какие нет. Упростите проекты для снижения затрат. Помните: тестирование само по себе увеличивает расходы, но предотвращает более крупные потери.
Вывод
Тестирование «голых» печатных плат позволяет выявить дефекты на ранних стадиях. Учитывайте выбор материалов и требования к проектированию. Сбалансируйте качество и стоимость для достижения наилучшего результата.
