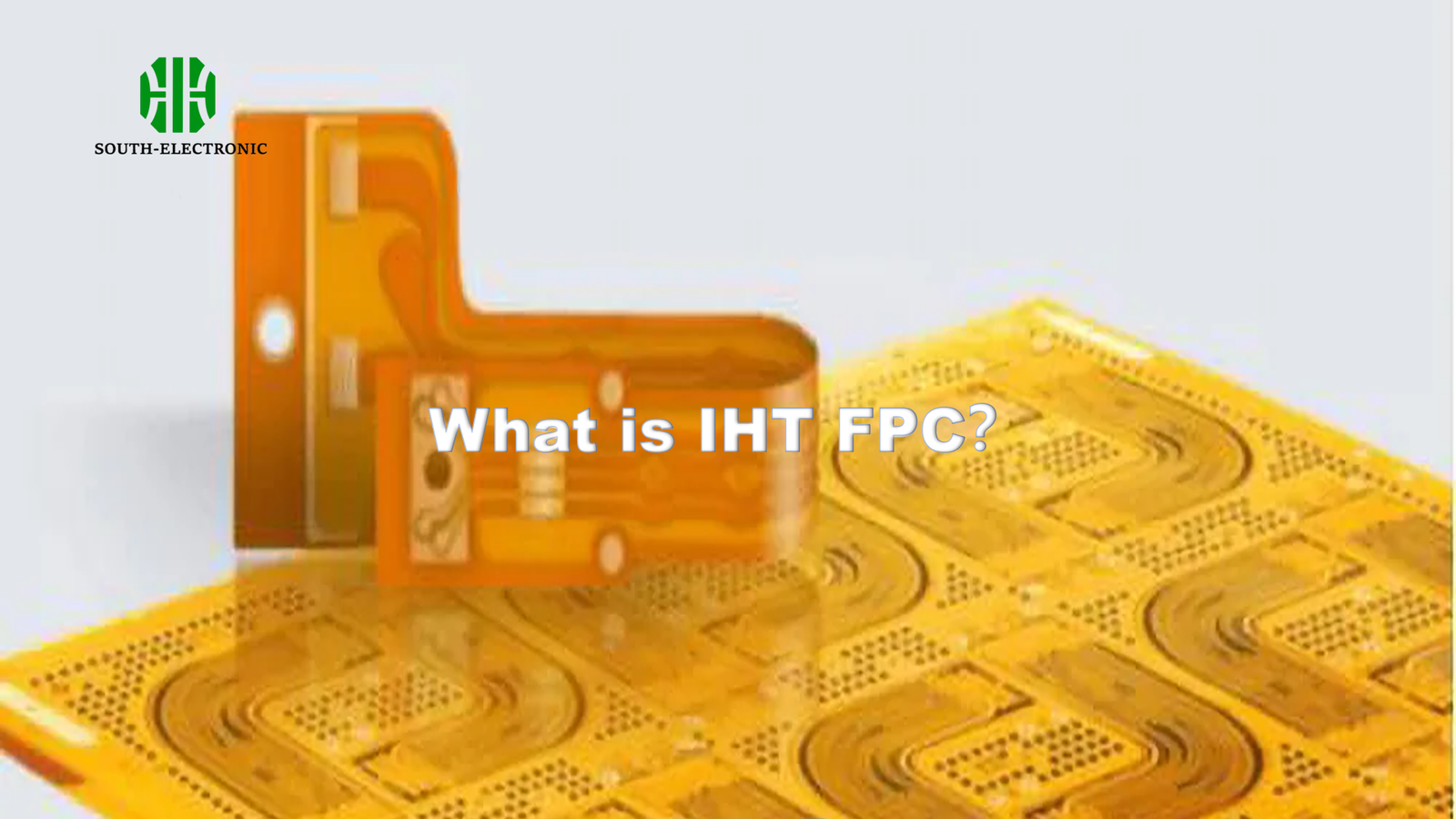

Что такое IHT FPC?

CONTENTS

Вы когда-нибудь сталкивались с гибкими печатными платами, которые трескаются или корродируют? Представьте, что ваши умные часы выходят из строя после нескольких изгибов. IHT FPC[^1] решает эти проблемы, сочетая золотое покрытие[^2] с гибкими материалами.

IHT FPC (гибкая печатная плата с технологией иммерсионного золота) использует покрытые золотом медные дорожки на гибких подложках. Она повышает проводимость, устойчива к воздействию окружающей среды и выдерживает в 10 раз больше циклов изгиба, чем традиционные FPC, что делает ее идеальной для складных технологий и суровых условий.

Теперь, когда мы понимаем основы IHT FPC, давайте рассмотрим его уникальные преимущества по сравнению с обычными гибкими цепями[^3]. Эти преимущества объясняют, почему крупные технологические бренды переходят на это решение.

Каковы основные преимущества использования технологии IHT для производства FPC?

Устали от FPC, которые окисляются или ломаются? Технология IHT устраняет эти болевые точки за счет стратегических улучшений материала.

Основные преимущества включают в себя превосходную целостность сигнала (контактное сопротивление 0,1 Ом), устойчивость к 5000+ циклам изгиба и стойкость к соляному туману в течение 1000 часов. Золотое покрытие предотвращает окисление, сохраняя гибкость за счет оптимизированной толщины 2–5 мкм.

Основные различия между печатной платой и гибкой печатной платой

Трехслойная структура преимуществ

  1. Повышение электрических характеристик
    Сопротивление золота в 4,3 раза ниже, чем у никеля, что предотвращает потерю сигнала в высокочастотных приложениях (например, антенны 5G).

  2. Механическая устойчивость
    IHT создает на 15% более прочный интерфейс по сравнению с HASL (выравнивание пайкой горячим воздухом), что критически важно для шарниров складных телефонов.

Свойства IHT FPC Стандартная гибкая печатная плата Улучшение
Циклы изгиба >5000 300-500 10x
Контактное сопротивление 0,1 Ом 0,5 Ом 80% ↓
Испытание на коррозию 1000 ч 96 ч 10x
  1. Управление температурой
    Теплопроводность золота 318 Вт/мК помогает рассеивать тепло в светодиодных автомобильных системах освещения.

Эта трехслойная защита позволяет IHT FPC надежно работать в диапазоне температур от -40 °C до 125 °C.

Каковы типичные сценарии применения IHT FPC? В каких отраслях промышленности наибольший спрос?

От складных телефонов до автомобильных датчиков — IHT FPC процветает там, где другие терпят неудачу.

Основные области применения включают медицинские носимые устройства[^4] (рост доли рынка 72%), шарниры складных телефонов (50% премиальных моделей) и датчики моторного отсека. На автомобильную промышленность приходится 38% продаж IHT FPC.

Применение FPC

Области внедрения с высоким ростом

1. Динамичные потребительские технологии

  • Складные телефоны: выдерживают 200 тыс. складываний (спецификации Samsung/Z-flip)
  • Сворачиваемые телевизоры: поддержка радиуса изгиба 10 мм

2. Использование в суровых условиях

Отрасль Пример использования Коэффициент выживаемости
Автомобильная промышленность Разъемы ЭБУ 98,7%
Авиакосмическая промышленность Датчики крыльев 99,2%
Промышленная промышленность Суставы роботизированных рук 97,5%

3. Медицинские прорывы

  • Имплантируемые устройства: биосовместимый золотой слой
  • Носимые устройства, совместимые с МРТ: отсутствие помех

Бытовая электроника (58%), автомобильная[^5] (27%) и медицинская (12%) промышленность — внедрение свинца, обусловленное потребностями миниатюризации.

На какие ключевые параметры следует обращать внимание при проектировании IHT FPC?

Ошибки проектирования FPC обходятся в 50 тыс. долларов на переделки. Освойте эти четыре параметра для успеха с первого прохода.

Критические факторы: радиус изгиба (минимум 2 мм в динамике), толщина золота (0,05–0,2 мкм), допуск импеданса (±7%) и Tg адгезива (≥180 °C). Несоответствие КТР материала должно оставаться ниже 15 ppm/°C.

Структура оптимизации спецификаций

1. Динамический и статический изгиб

  • Динамический (шарниры): минимальный радиус 10 мм
  • Статический (разъемы батареи): 3 мм
2. Основы стека слоев Слой Толщина Материал
Coverlay 12-25 мкм PI-пленка
Проводник 18-35 мкм RA-медь
Покрытие 0,05-0,2 мкм Золото/никель

3. Управление импедансом

  • Линии 50 Ом: ширина 0,1 мм ±0,01 мм
  • Дифференциальные пары: 100 Ом ±5%

Соответствие Dk (диэлектрической проницаемости) 3,4±0,1 в диапазоне 1-10 ГГц. Используйте ½ унции меди для радиочастотных секций.

Как процесс IHT повышает прочность и срок службы FPC на изгиб?

Традиционные FPC растрескиваютсяk после 500 изгибов. IHT увеличивает этот показатель до 5000+ циклов — вот как.

Ультратонкое золото (0,08 мкм) создает пластичные слои интерфейса. В сочетании с барьером из никеля <5 мкм оно снижает напряжение на 40% во время изгиба. pH гальванической ванны (4,5–5,0) обеспечивает равномерное осаждение.

Механика повышения долговечности[^6]

Трехэтапный процесс улучшения

  1. Подготовка поверхности: Микротравление создает анкерные зубцы 0,3–0,5 мкм
  2. Никелевый барьер: 3–5 мкм никеля предотвращает миграцию меди
  3. Осаждение золота:
Параметр Значение Эффект
Температура ванны 85±2°C Равномерное осаждение
Уровень pH 4,8±0,2 Предотвращение роста узелков
Скорость осаждения 0,03 мкм/мин Оптимальный размер зерна

Анализ распределения напряжений[^7]

  • На 38% ниже напряжение по Мизесу по сравнению с ENIG
  • Оптимизация угла изгиба 15° снижает возникновение трещин

Это создает двухслойную защитную систему: химическая стойкость от золота, механическая поддержка от никеля.

Заключение

IHT FPC производит революцию в гибкой электронике за счет превосходной проводимости, непревзойденной прочности на изгиб и надежной коррозионной стойкости. От складных телефонов до датчиков двигателей, его сплав золота и никеля позволяет создавать компактные и надежные устройства следующего поколения в различных отраслях. Используйте эти идеи, чтобы улучшить дизайн своих продуктов.


[^1]: Изучите эту ссылку, чтобы понять, как технология IHT FPC может повысить производительность и долговечность гибких схем.

[^2]: Узнайте о преимуществах золотого покрытия в гибких схемах и о том, как оно предотвращает окисление и повышает проводимость.

[^3]: Узнайте о преимуществах гибких схем в современных технологиях и о том, почему они необходимы для таких устройств, как умные часы и складные телефоны.

[^4]: Узнайте о последних тенденциях и статистике роста на рынке медицинских носимых устройств, ключевой области для приложений IHT FPC.

[^5]: Узнайте, как технология IHT FPC производит революцию в автомобильной отрасли с помощью инновационных приложений и решений.

[^6]: Узнайте о трехэтапном процессе улучшения, который повышает долговечность гибкой электроники, обеспечивая долговечность и надежность.

[^7]: Узнайте, как анализ распределения напряжений может привести к лучшему выбору конструкции гибкой электроники, снижению частоты отказов и повышению производительности.
