Беспокоитесь о выборе неправильного покрытия поверхности для вашей печатной платы? Вы не одиноки. Этот вечный спор между иммерсионным золотом (ENIG) и золотым покрытием влияет на производительность, стоимость и долговечность. Позвольте мне разобрать критические различия.

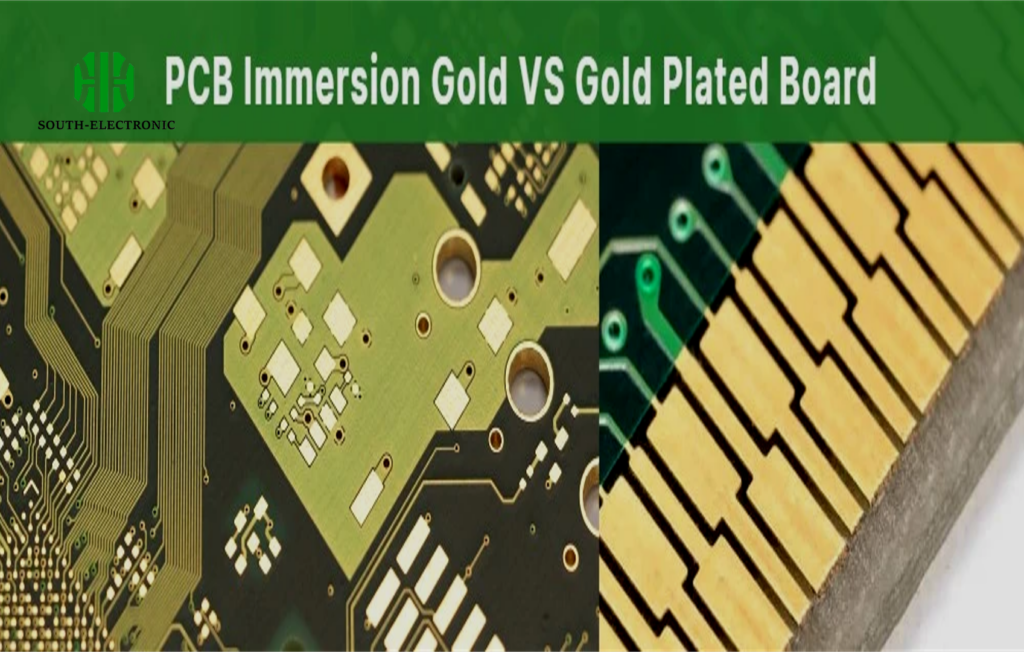

Хотя оба метода используют золото, иммерсионное золото[^1] создает плоскую поверхность, идеальную для пайки, в то время как золотое покрытие[^2] создает более толстые слои для повышенной долговечности. Ключевое различие заключается в их кристаллических структурах и свойствах износостойкости.
Инженеры часто испытывают трудности при выборе между этими двумя покрытиями. Но вот что имеет наибольшее значение: особые потребности вашего проекта. Давайте сравним четыре важных аспекта, которые лица, принимающие решения, часто упускают из виду.
Что более рентабельно: иммерсионное золото или золочение для производства печатных плат?
Шок от ценников сильно бьет при выборе отделки поверхности. Но сокращение расходов здесь может означать ухудшение качества. Куда следует распределить свой бюджет?
Имерсионное золото обычно обходится дешевле для сложных многослойных плат из-за более простой обработки, в то время как золотое покрытие становится экономичным для простых конструкций большого объема благодаря автоматизированным гальваническим ваннам.
Разбивка факторов стоимости
Три основных элемента определяют общую стоимость:
-
Стоимость материалов
При золотом покрытии используется в 5-10 раз больше золота, чем при иммерсионном золочении -
Сложность производства
| Фактор | Иммерсионное золото | Золотое покрытие |
|---|---|---|
| Время настройки | 15-20 минут | 45-60 минут |
| Стоимость оборудования | $40 тыс. | $120 тыс. |
| Управление отходами | Низкие | Высокие |
- Расходы на переделку
Имерсионное золото позволяет легче ремонтировать следы (2–3 попытки) по сравнению с одноразовой поверхностью золотого покрытия
Совет: выбирайте иммерсионное золото при работе с плотным расположением компонентов — более плоская поверхность снижает риск образования мостиков во время пайки.
Обеспечивает ли иммерсионное золото лучшую электропроводность, чем золотое покрытие?
Потеря сигнала не дает инженерам спать по ночам. Но влияет ли тип золотого покрытия на проводимость? Ответ может вас удивить.
Оба покрытия обеспечивают отличную проводимость, но более плоская поверхность иммерсионного золота (Ra 0,05 мкм против 0,15 мкм) обеспечивает лучшую производительность на высоких частотах за счет снижения потерь из-за скин-эффекта.
Глубокое погружение в проводимость
Основные электрические соображения:
-
Шероховатость поверхности
Более гладкие покрытия улучшают целостность сигнала на частотах >1 ГГц -
Стойкость к окислению
Никельевый барьер иммерсионного золота предотвращает диффузию меди лучше, чем прямое покрытие -
Контактное сопротивление
| Диапазон частот | Иммерсионное золото | Золотое покрытие |
|---|---|---|
| DC - 100 МГц | 25 мОм | 22 мОм |
| 1-5 ГГц | 38 мОм | 52 мОм |
Практический вывод: для ВЧ/СВЧ-приложений плоскостность поверхности иммерсионного золота перевешивает незначительно более низкое сопротивление постоянного тока золотого покрытия.
Когда следует выбирать ENIG вместо традиционного золотого покрытия при производстве печатных плат?
Плотность компонентов продолжает расти, а пространство на плате уменьшается. Как обеспечить надежные соединения в миниатюрных конструкциях?
ENIG становится необходимым при использовании: компонентов с ультратонким шагом (<0,4 мм), многопрессовых разъемов или процессов пайки без свинца. Его более плоская поверхность предотвращает слипание припоя.
Матрица применения ENIG
Критические варианты использования и их требования:
| Применение | Преимущество ENIG | Предел золотого покрытия |
|---|---|---|
| Носимые устройства | Лучшая адгезия гибкой схемы | Трещины при многократных изгибах |
| Промышленные элементы управления | Превосходная коррозионная стойкость[^3] | Отказ от воздействия серы |
| Медицинские приборы | Последовательное определение паяльной маски | Образование пустот |
| Автомобильные ЭБУ | Выдерживает термоциклирование | Рост интерметаллических соединений |
Пример из реальной жизни: производитель медицинских зондов сократил количество дефектов пайки на 62% после перехода на ENIG для своих массивов датчиков с шагом 0,3 мм.
Как сравниваются прочность и надежность поверхности между этими двумя процессами?
Ваша печатная плата может выдержать сборку, но прослужит ли она в полевых условиях? Различия в прочности поверхности могут сделать или сломать долговечность продукта.
Твердая поверхность золотого покрытия (200-300 HK против 130-150 HK) лучше противостоит износу, в то время как никелевый барьер ENIG обеспечивает превосходную коррозионную стойкостьзащита - особенно во влажной среде.
Анализ долговечности
Механические и экологические факторы:
-
Механическое напряжение
Позолота выдерживает:- 200+ циклов вставки (разъемы)
- 5N устойчивость к царапинам
- 100+ циклов протирания
-
Химическая стойкость
ENIG выдерживает:- 96-часовой солевой туман
- 85°C/85% RH - 1000 часов
- химическое воздействие pH 3-11
-
Тепловые характеристики
| Тест | ENIG | Позолота |
|---|---|---|
| Тепловой шок | Выдерживает 500 циклов | Отказывает при 300 циклах |
| Долгосрочное старение при нагреве | Устойчив до 150 °C | Разрушается при температуре выше 130 °C |
Совет по обслуживанию: для краевых разъемов используйте селективное золотое покрытие на контактных площадках с ENIG в других местах, чтобы сбалансировать стоимость и долговечность.
Вывод
Имерсионное золото отлично подходит для сложных высокочастотных конструкций с проблемами окружающей среды, в то время как золотое покрытие подходит для приложений с высоким износом. Соответствуйте отделке поверхности электрическим потребностям вашего проекта, механическим требованиям и бюджетным ограничениям для оптимальной производительности печатной платы.
