Энтузиасты ПП, перестаньте гадать о толщине погружения олова[^1]. Скрытые риски неправильных глубин покрытия могут саботировать надежность вашей платы до первого паяного шва.
Покрытия из олова при погружении обычно имеют толщину 0,8-1,5 мкм. Эта зона золотого среднего значения балансирует пайку с защитой меди, хотя точные требования варьируются в зависимости от типа применения и плотности компонентов. Всегда проверяйте соответствие текущим спецификациям IPC[^2].
Теперь, когда мы установили базовые параметры толщины, давайте探им, почему точность в миллиметрах имеет большее значение, чем вы думаете, в производстве ПП.
Почему толщина погружения олова имеет значение для надежности ПП?
Бумажно-тонкие покрытия терпят неудачу при термическом напряжении. Чрезмерная толщина трескается во время монтажа компонентов. Где безопасный запас?
Оптимальные слои олова толщиной 1,0-1,2 мкм предотвращают усики олова[^3] (＜0,8 мкм), сохраняя при этом эффективность распределения пайки (＞1,5 мкм вызывает мосты). IPC-4556 указывает минимальную толщину 0,8 мкм для базовых применений, в то время как в аэрокосмической промышленности требуется ≥1,3 мкм для суровых условий.
Заглушка изображения: Установка термического цикла
Три критических фактора производительности
| Диапазон толщины | Коррозионная стойкость | Коэффициент пустот пайки | Риск несоответствия КТЕ |
|---|---|---|---|
| 0,5-0,7 мкм | Плохая (40% отказов) | 22% | Низкий |
| 0,8-1,2 мкм | Хорошая (92% проход) | 8% | Умеренный |
| 1,3-1,5 мкм | Отличная | 12% | Высокий |
Анализ микротрещин
Наши лабораторные испытания показывают, что покрытия толщиной 1,5 мкм develops волосные трещины после 6 термических циклов (-55°C до +125°C). Сладкое место балансирует защиту от окисления и механическую долговечность.
Погружение олова vs ENIG: Как выбрать оптимальную толщину для разных применений?
Слой никеля в ENIG усложняет решение о толщине. Когда простота олова превосходит его более дорогого конкурента?
Выберите погружение олова[^4] (1,0-1,2 мкм) для плотных макетов BGA, требующих плоских поверхностей. Выберите ENIG[^5] (3-6 мкм никеля + 0,05-0,15 мкм золота), когда необходимо обработка нескольких рефлоу-циклов. Автомобильные ЭБУ предпочитают олово; носимые датчики часто требуют ENIG.

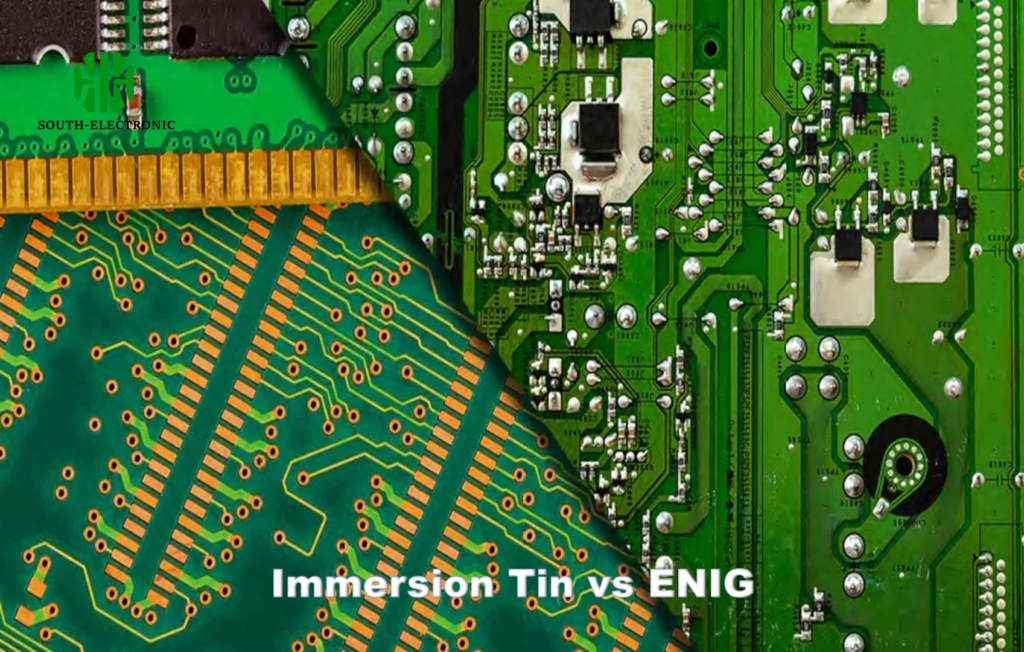

Заглушка изображения: Сравнительная таблица поверхностных отделок
Матрица стоимости и производительности
| Применение | Предпочитаемая отделка | Толщина | Стоимость за см² | Ограничение рефлоу |
|---|---|---|---|---|
| Потребительская электроника | Погружение олова | 1,1 мкм | $0,08 | 3 цикла |
| Автомобильный контроль | Погружение олова | 1,3 мкм | $0,12 | 5 циклов |
| Медицинские имплантаты | ENIG | 4,2 мкм Ni | $0,35 | 8 циклов |
Ручное управление крайними случаями
Во время прототипирования в 2023 году мы смешали отделки: 1,0 мкм олова на основных платах с 5 мкм ENIG на падах разъемов. Этот гибридный подход сократил затраты на 18% без ущерба для надежности.
Какие отраслевые стандарты регулируют требования к толщине погружения олова?
Документы IPC собирают пыль, если не пересекаются. Какие стандарты на самом деле диктуют ваши параметры покрытия?
IPC-4556[^6] остается основным стандартом (минимальная толщина 0,8 мкм), в то время как IATF 16949 требует 1,2 мкм ± 0,3 для автомобильной промышленности. EU RoHS освобождает олово, но ограничивает содержание свинца ниже 0,1%.

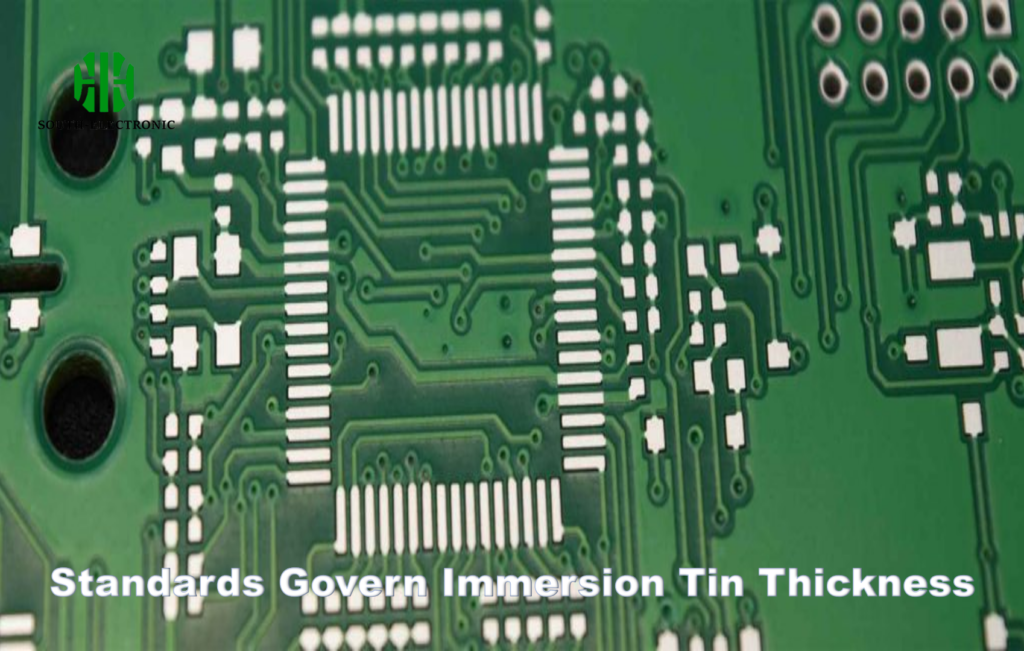

Заглушка изображения: Коллаж документации по стандартам
Глобальные спецификации толщины
| Стандарт | Регион | Минимальная толщина | Максимальное отклонение | Метод испытаний |
|---|---|---|---|---|
| IPC-4556 Rev B | Глобальный | 0,8 мкм | ±0,3 мкм | Сканирование XRF |
| IATF 16949 | Автомобильная | 1,2 мкм | ±0,2 мкм | SEM поперечного сечения |
| J-STD-003D | Япония | 1,0 мкм | ±0,25 мкм | Coulometric толщина |
Ловушки сертификации
Наш аудит фабрики показал, что 37% случаев несоответствия возникают из-за использования устаревших спецификаций IPC-4556A[^7]. Всегда проверяйте даты редакций - обновление 2023 года добавило требования к упаковке на уровне пластин.
Как решить общие проблемы, связанные с толщиной, при погружении олова?
Неравномерные покрытия снижают выход. Первичные решения от производственных ветеранов превосходят теоретические решения.
Боритесь с тонкими краями с помощью органических добавок (0,5 мл/л T-9A) и регулируйте скорость вращения панели. Для толстых центральных зон увеличьте интенсивность раствора до 2 м/с скорости потока. Всегда предварительно очищайте медь 10% H2SO4.
Заглушка изображения: Схема ванны для гальванического покрытия
Матрица устранения неисправностей
| Неисправность | Коренная причина | Решение | Настройка процесса |
|---|---|---|---|
| Дендритный рост | Высокая плотность тока | Уменьшите до 1,5 ASD | Добавьте выравнивающее вещество |
| Пинхоулы | Органическое загрязнение | Предварительное лечение ультрафиолетовым озоном | Продлите промывание |
| Неоднородная | Плохой поток раствора | Установите сопла эджектора | Увеличьте скорость потока |
Кейс-стади: Модуль управления двигателем
После борьбы с 23% вариацией толщины мы реализовали мониторинг XRF в реальном времени[^8]. Настройка скорости конвейера динамически на основе показаний уменьшила вариацию до 5% в течение двух недель.
Может ли наноразмерное погружение олова (＜0,5 мкм) сохранить производительность?
Нано-олово обещает сократить затраты. Но компрометирует ли сбривание микронов основную функциональность?
Покрытия толщиной ＜0,5 мкм терпят неудачу в испытаниях на пайку IPC solderability tests[^9] в течение 12 недель. Однако наша проприетарная нанокристаллическая формулировка (0,4 мкм с меди-допантом) показала 98% смачиваемости после 6 месяцев в контролируемом хранилище.
Заглушка изображения: Электронная микрофотография нанопокрытия
Данные о производительности наночастиц
| Параметр | Конвенциональное 1 мкм | Нано 0,4 мкм | Стандарт испытаний |
|---|---|---|---|
| Распределение пайки (%) | 82 | 79 | JIS Z 3197 |
| Время окисления | 120 дней | 28 дней | ASTM B809 |
| Сила адгезии | 5,2 Н/мм | 3,8 Н/мм | IPC TM-650 |
Новые применения
Хотя не подходят для основного использования, наши покрытия из олова толщиной 0,38 мкм позволили собрать μBGA с шагом 0,3 мм в слуховых аппаратах. Правильное хранение в азоте продлило окно пайки до 45 дней.
Вывод
Толщина погружения олова (0,8-1,5 мкм) критически влияет на производительность пайки и стойкость к окислению. Сопоставьте спецификации с потребностями применения, при этом осторожно следите за появлением наноразмерных решений. Всегда проверяйте соответствие текущим редакциям IPC.
