Что такое смешанные сигналы на печатной плате?

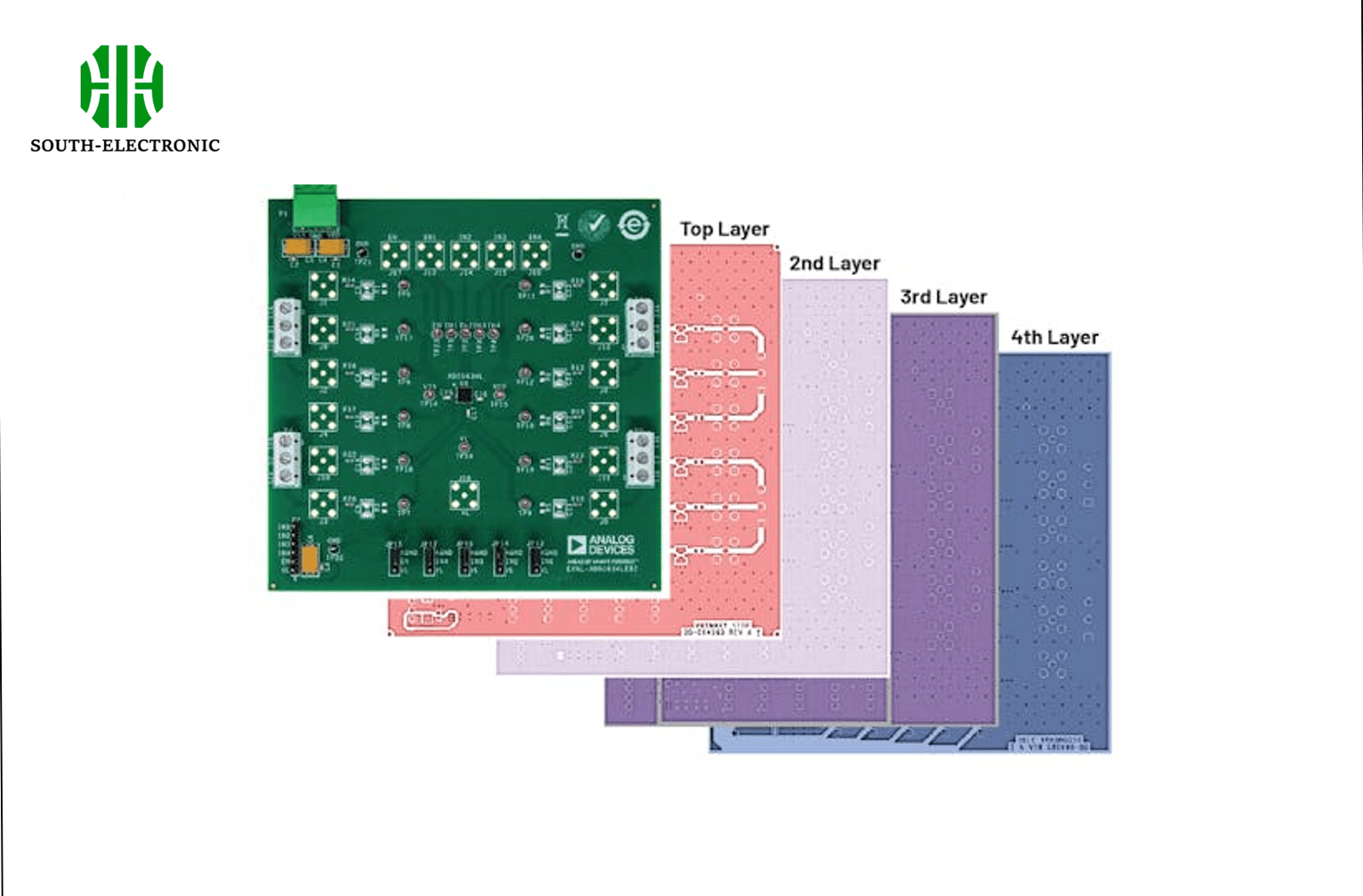

Когда мы говорим о «смешанном сигнале», мы имеем в виду сочетание аналоговых и цифровых сигналов в одной системе. Печатная плата со смешанными сигналами (Printed Circuit Board, PCB) — это тип печатной платы, на которой присутствуют как аналоговые, так и цифровые цепи. Проектирование печатной платы со смешанными сигналами предполагает наличие на плате одновременно цифровых и аналоговых цепей. Для правильной работы этих плат важно тщательно продумать их компоновку, чтобы избежать проблем с целостностью сигналов и питания.
Что такое проектирование печатных плат со смешанными сигналами?

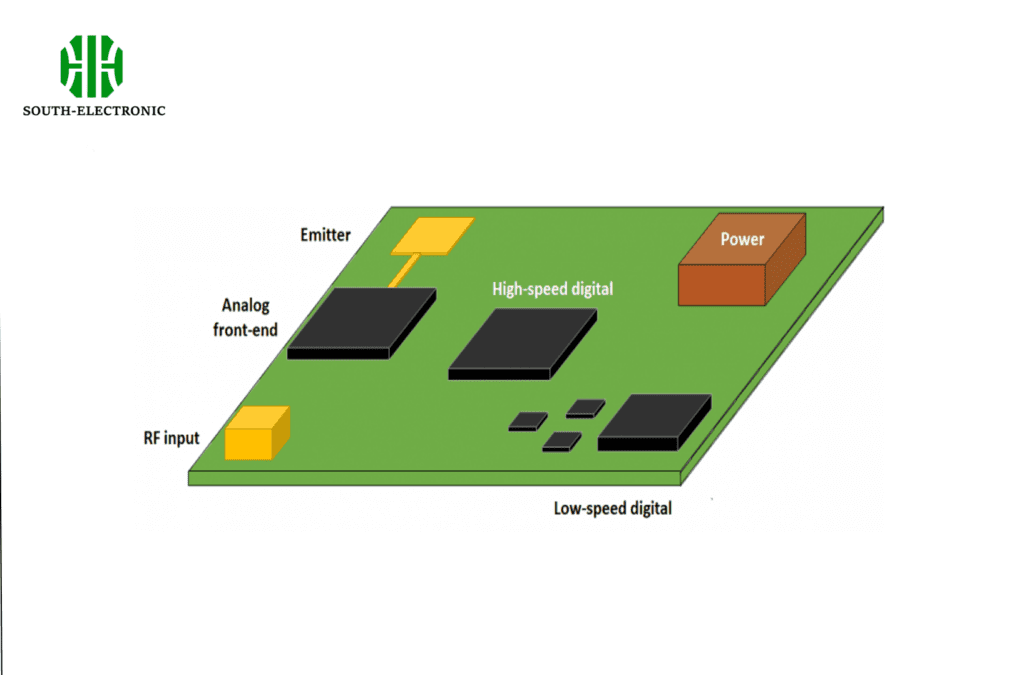

Ключевые стратегии проектирования
- Разделение: Отделите аналоговые и цифровые секции, чтобы минимизировать помехи.
- Заземление: Используйте единый земельный слой с тщательной сегментацией.
- Развязка: Реализуйте развязывающие конденсаторы для фильтрации шума.
| Компонент | Зона размещения | Особые соображения |
|---|---|---|
| ADC | Аналоговая зона | Изолировать от цифровых компонентов |
| DAC | Аналоговая зона | Обеспечить надёжное заземление |
| FPGA | Цифровая зона | Использовать отдельную плоскость питания |
| PLL | Аналоговая зона | Экранировать для предотвращения помех |
Какие программные инструменты обычно используются для проектирования печатных плат со смешанными сигналами?

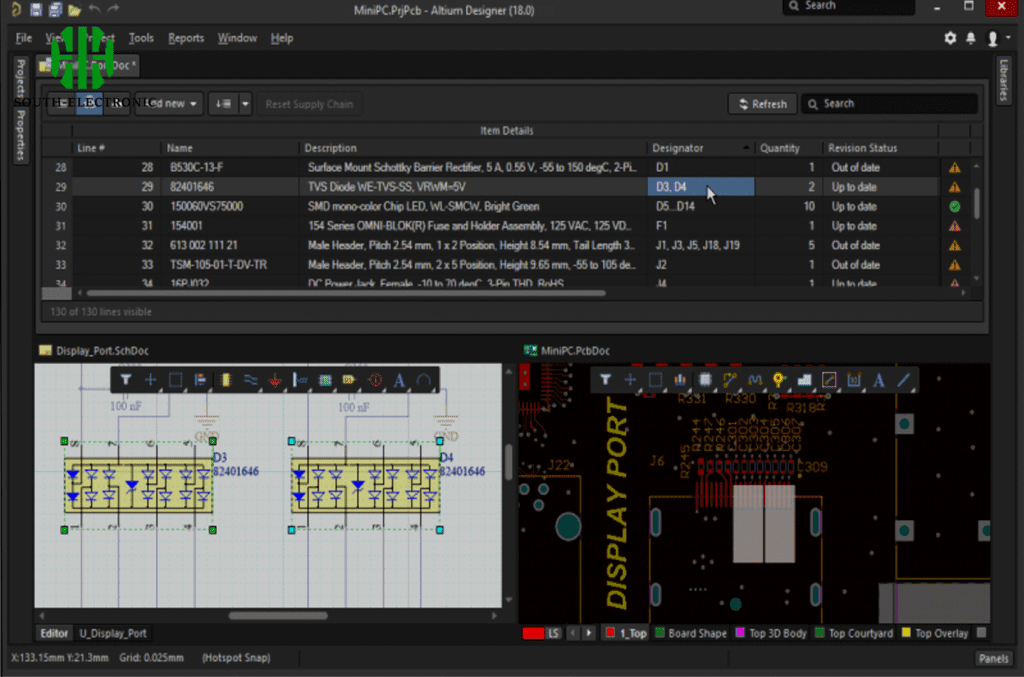

Для проектирования печатных плат со смешанными сигналами обычно используются такие программные инструменты, как Altium Designer, Cadence Allegro, Mentor Graphics PADS, OrCAD PCB Designer, Keysight ADS и Proteus Design Suite.
- Altium Designer известен своим удобным интерфейсом и обширными библиотеками.
- Cadence Allegro предлагает мощные среды проектирования и мощные симуляции.
- Mentor Graphics PADS обеспечивает интегрированный анализ целостности сигналов и тепловой анализ.
- OrCAD отличается выполнением схем и подробной проверкой правил проектирования.
- Keysight ADS специализируется на симуляции радиочастотных и микроволновых цепей.
- Proteus Design Suite интуитивно понятен и сильно в симуляции, подходит для образовательных и небольших проектов.
Как интегрировать радиочастотные компоненты в печатные платы со смешанными сигналами?
- Для интеграции радиочастотных компонентов в печатные платы со смешанными сигналами физически разделите аналоговые, цифровые и РЧ-секции, чтобы минимизировать помехи.
- Используйте непрерывный земельный слой и изолируйте различные земли секций, соединяя их в одной точке.
- Обеспечьте контролируемое сопротивление для РЧ-трасс, используйте металлические экраны для РЧ-компонентов и размещайте переходные отверстия вокруг РЧ-трасс.
- Предусмотрите отдельные источники питания для аналоговых, цифровых и РЧ-секций с низкошумящими линейными регуляторами и разместите развязывающие конденсаторы рядом с контактами питания РЧ-компонентов.
- Используйте инструменты моделирования для моделирования и тщательно тестируйте прототипы с помощью анализаторов спектра и сети для оптимальной производительности.
Когда дело доходит до электроники, вам нужна печатная плата со смешанными сигналами. Это то, что позволяет вам сочетать цифровые и аналоговые цепи и заставлять их правильно работать. Если вы хотите, чтобы ваши электронные устройства работали как положено, вам нужно знать, что такое печатная плата со смешанными сигналами и как она работает. Вот что я собираюсь вам рассказать.
