Ever смешивали PCB и PCBA при заказе деталей? Эта путаница стоит времени и денег. Давайте разберемся в жаргоне, чтобы прояснить эти термины для вашего следующего проекта.

PCB - это "пустой холст" - голая печатная плата без компонентов. PCBA - это "готовая картина" - полностью собранная плата с паяными деталями, которые делают ее функциональной.

Понимание этого различия влияет на ваш процесс проектирования и бюджетирование. Давайте глубже погрузимся в их определения, этапы производства, тестирование и факторы стоимости.

Что именно означают PCB и PCBA?

Использование неправильного термина может нарушить ваши обсуждения с поставщиками. Давайте расшифруем эти аббревиатуры раз и навсегда.

PCB означает Печатная Плата - ламинированная плата с медными трассами. PCBA означает Сборка Печатной Платы, которая относится к плате, заселенной компонентами, такими как резисторы и интегральные схемы.

Слои PCB

Основные определения и применение

Аспект PCB PCBA
Состояние Голая плата Функциональная сборка
Компоненты Нет Паяные детали (SMD/через отверстия)
Функциональность Нефункциональная Готовая к использованию
Применение Прототипирование, индивидуальные сборки Электроника в устройствах

Подумайте о PCB как о сыром тесте, а о PCBA как о готовой пицце. PCB обеспечивает пути для сигналов, а PCBA оживляет эти пути с помощью компонентов. Для стартапов IoT заказ PCBA заранее предотвращает задержки в сборке при запуске продукта.

Как отличается процесс производства между PCB и PCBA?

Смешивание этапов PCB и PCBA приводит к浪费у ресурсов. Давайте разберем их производственные этапы.

Производство PCB включает в себя травление медных слоев. PCBA добавляет точную установку компонентов с помощью машин для установки и пайки.

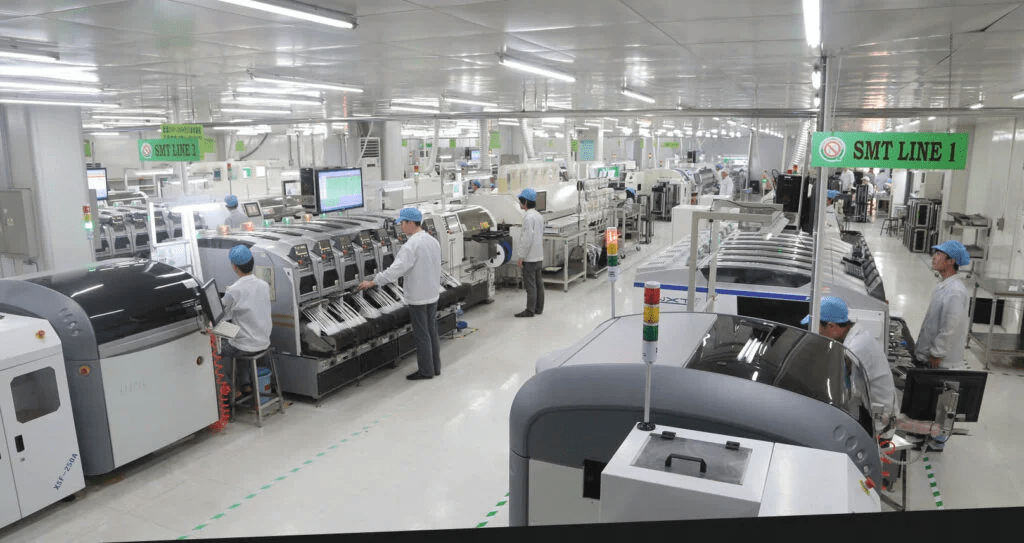

Линия сборки PCB

Сравнение этапов

Этап PCB PCBA
Проектирование Создание компоновки Подготовка списка материалов (BOM)
Производство Травление меди, сверление Нанесение паяльной пасты
Сборка Не применимо Установка компонентов
Проверка качества Тестирование целостности Функциональное тестирование

Клиент когда-то заказал 100 PCB, думая, что они придут готовыми к использованию. Позже они поняли, что им нужны услуги PCBA для пайки компонентов, что задержало запуск их продукта на три недели. Всегда проверяйте требования с вашим производителем!

Как отличаются методы тестирования для PCB и PCBA?

Пропуск соответствующих тестов рискует привести к неисправным платам. Узнайте, какие проверки применяются к каждому этапу.

Тестирование PCB фокусируется на электрической соединительности. Тестирование PCBA проверяет функциональность компонентов, например, проверку, отправляет ли датчик данные правильно.

Тестирование PCB

Протоколы тестирования

Тип теста Проверки PCB Проверки PCBA
Электрический Короткие замыкания/открытые цепи Функциональность при включении питания
Визуальный Выравнивание трасс Качество паяльных швов
Функциональный Не применимо Взаимодействие прошивки/компонентов

Команда робототехники, с которой я работал, обнаружила, что 20% их PCB имели микроскопические трещины. После PCBA неисправные платы стоили бы в 5 раз больше для переделки. Раннее тестирование PCB сэкономило 12 000 долларов потенциальных потерь.

Почему сборка PCB так дорога?

Цены на PCBA часто шокируют новичков. Давайте разберемся, что влияет на эти затраты.

Стоимость компонентов, труд и точное оборудование увеличивают стоимость PCBA. Автоматизация снижает цены, но имеет первоначальные затраты на настройку.

Производство PCBA

Факторы стоимости

Фактор Влияние на стоимость PCB Влияние на стоимость PCBA
Материалы Медь, ламинат Интегральные схемы, разъемы, пайка
Труд Низкая (автоматизированное травление) Высокая (ручная проверка)
Оборудование Лазерные сверла Машины для установки и пайки
Минимальные заказы Часто ниже Выше из-за минимальных объемов компонентов

Стартап носимой электроники выбрал более дешевые разъемы во время PCBA. Позже 30% из них не прошли тест на падение, что стоило больше, чем использование более дорогих деталей. Никогда не компрометируйте качество компонентов для критических aplikatsiy.

Вывод

PCB - это не заселенная плата, а PCBA - ее функциональная версия с компонентами. От проектирования до тестирования каждый этап требует точных рабочих процессов, чтобы избежать дорогостоящих переделок. Выберите своего производственного партнера мудро!
