Трата материалов? Производственная линия заблокирована? Ошибки панелизации печатных плат могут сорвать ваше производство. Освоение навыков панелизации превращает хаотичные платы в эффективные массивы.

Эффективная панелизация печатных плат[^1] требует понимания глубины V-вырезов, принципов размещения вкладок и методов де-панелизации. Правильный дизайн панели предотвращает расточительность материалов, обеспечивает гладкую сборку и защищает хрупкие компоненты во время процессов разделения.

Переходный абзац: Хотя основные концепции кажутся простыми, разные формы плат и требования к производству требуют специфических стратегий панелизации. Давайте рассмотрим критические техники через реальные сценарии дизайна.

Как оптимизировать дизайн панели для разных форм и размеров печатных плат?

Круглые платы забивают конвейеры? Нерегулярные формы вызывают расточительность материалов? Умный дизайн панели решает эти производственные кошмары.

Совместите макеты панелей с геометрией платы с помощью инструментов CAD для вложения[^2]. Для круглых печатных плат расположите их в шестиугольных узорах. Прямоугольные платы работают лучше всего в сетчатых макетах с расстоянием 3 мм между единицами.

Диаграмма оптимизации формы печатной платы

Три основных оптимизационных фактора

Учет геометрии платы

Возможности программного обеспечения CAD

Программное обеспечение Эффективность вложения Кривая обучения
Altium Designer 92% Умеренная
Autodesk EAGLE 85% Крутая
KiCad 78% Нежная

Пороги производства
Поддерживайте расстояние 5 мм между краями платы и границами панели для систем вакуумного подъема. Для лазерной де-панелизации увеличьте расстояние до 7 мм, чтобы предотвратить тепловой ущерб. Всегда проверяйте спецификации машин с вашим партнером по сборке.

Что такое методы V-вырезов и маршрутизации вкладок в панелизации печатных плат?

Треснутые платы во время разделения? Повреждение компонентов из-за грубой силы? Эти методы де-панелизации предотвращают дорогостоящие ошибки.

V-вырез[^3] использует угловые пазы для чистого снимания, идеального для плоских плат. Маршрутизация вкладок[^4] использует съёмные вкладки с перфорациями, подходящие для компонентов возле краев.

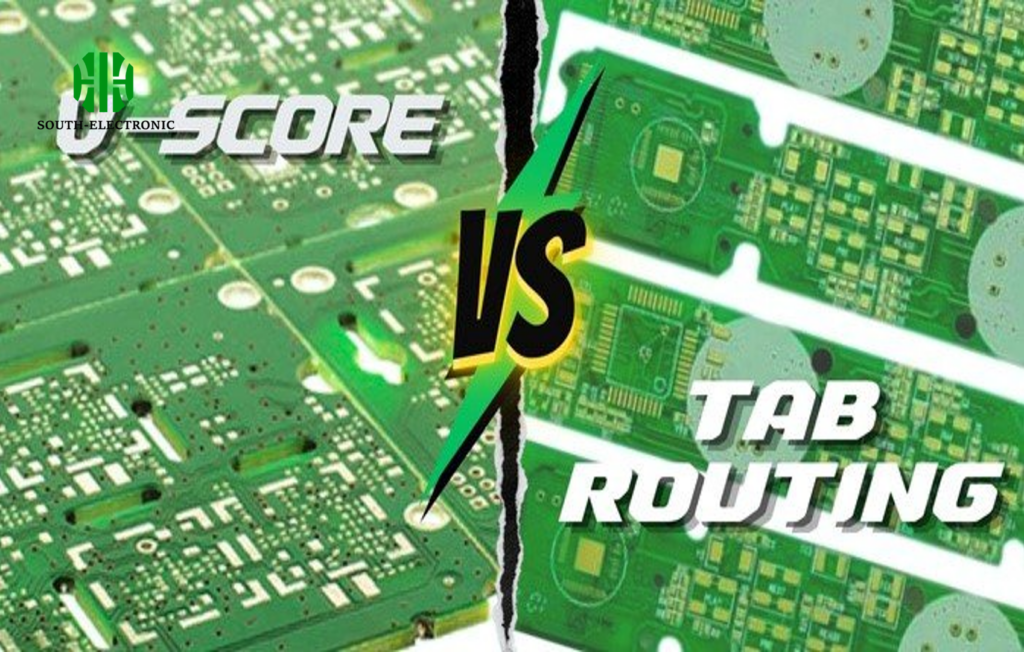

Визуальное сравнение V-выреза и маршрутизации вкладок

Технический анализ методов разделения

Параметры V-выреза

Характеристики маршрутизации вкладок Аспект Стандарт Исключительные случаи
Ширина вкладки 5 мм 7 мм для тяжелых плат
Перфорации 3 отверстия на вкладку 5 отверстий для гибких печатных плат
Сила разрыва 2-5 кг 8 кг максимальная толерантность

V-вырез подходит для массово производимых прямоугольных плат без компонентов на краях. Маршрутизация вкладок подходит для сложных форм, но требует ручного удаления вкладок. Всегда прототипируйте оба метода при использовании плат с смешанными компонентами.

Какие распространенные ошибки следует tránhать во время макета панели печатной платы?

Сломанные вкладки во время сборки? Компоненты сталкиваются в панелях? Эти предотвратимые ошибки стоят инженерам недель переработки.

Избегайте размещения компонентов возле линий разделения, неправильного выравнивания V-пазов и использования неправильной толщины вкладок. Всегда проводите проверки DFM панелизации перед производством.

Пример ошибок панелизации печатной платы

Критический список предотвращения ошибок

Нарушения границ

Требования к полю инструментов Размер платы Минимальное поле
200 мм² 7 мм

Конфликты методов де-панелизации
Никогда не смешивайте V-вырез и маршрутизацию вкладок на одной линии разделения. Панели, вырезанные лазером, требуют разных яснений меди, чем маршрутизированные. Я когда-то утилизировал 300 плат, используя вкладки толщиной 0,5 мм с маршрутизатором 1 мм - всегда проверяйте совместимость инструментов.

Какие инструменты и программное обеспечение упрощают панелизацию печатных плат для массового производства?

Тратите часы на ручные макеты? Современные инструменты автоматизируют панелизацию, обеспечивая соблюдение требований DFM[^5].

Используйте мастер панелизации Altium, алгоритмы вложения AutoCAD и калькуляторы де-панелизации LPKF. Эти инструменты автоматизируют создание массивов, оптимизируя использование материала.

Скриншот интерфейса программного обеспечения для печатных плат

Необходимый набор инструментов для панелизации

Инструменты фазы дизайна

Оборудование для де-панелизации Тип машины Производительность Подходит для
Лазерный резак 20 панелей/час Тонкие платы (<1 мм)
Пресс-пунчер 50 панелей/час Стандартные платы FR4
Система маршрутизации 15 панелей/час Толстые керамические подложки

Всегда проверяйте выходные данные программного обеспечения с помощью физических тестовых панелей. Наша команда обнаружила прирост эффективности использования материала на 12% путем сочетания автоматизации Altium с ручными макетами для нерегулярных плат.

Вывод

Освойте панелизацию печатных плат через стратегическое планирование макета, правильный выбор метода разделения и использование современных инструментов. Избегайте распространенных ошибок расстояния, проверяйте дизайны физически и всегда сотрудничайте с партнерами по сборке для достижения оптимальных результатов.
