Устали от сгоревших компонентов и неудачных прототипов? Симуляция ПП создает вашу виртуальную лабораторию, выявляя скрытые недостатки конструкции до того, как вы заплатите заводские затраты. Игнорирование этого может привести к дорогостоящим задержкам.
Симуляция ПП[^1] создает цифровые модели для тестирования поведения цепи в реальных условиях, таких как тепло, помехи сигнала и скачки напряжения. Она предотвращает дорогостоящие ошибки физического прототипирования, выявляя проблемы на ранней стадии проектирования.
Но как exactly работает это виртуальное тестирование? И почему даже опытные инженеры полагаются на него? Давайте разберем процесс шаг за шагом.
Что именно происходит при симуляции ПП?
Представьте себе рентгеновское видение для вашей платы. Программное обеспечение для симуляции разбирает ваш дизайн слой за слоем, предсказывая отказы, которые большинство проектировщиков упускают из виду.

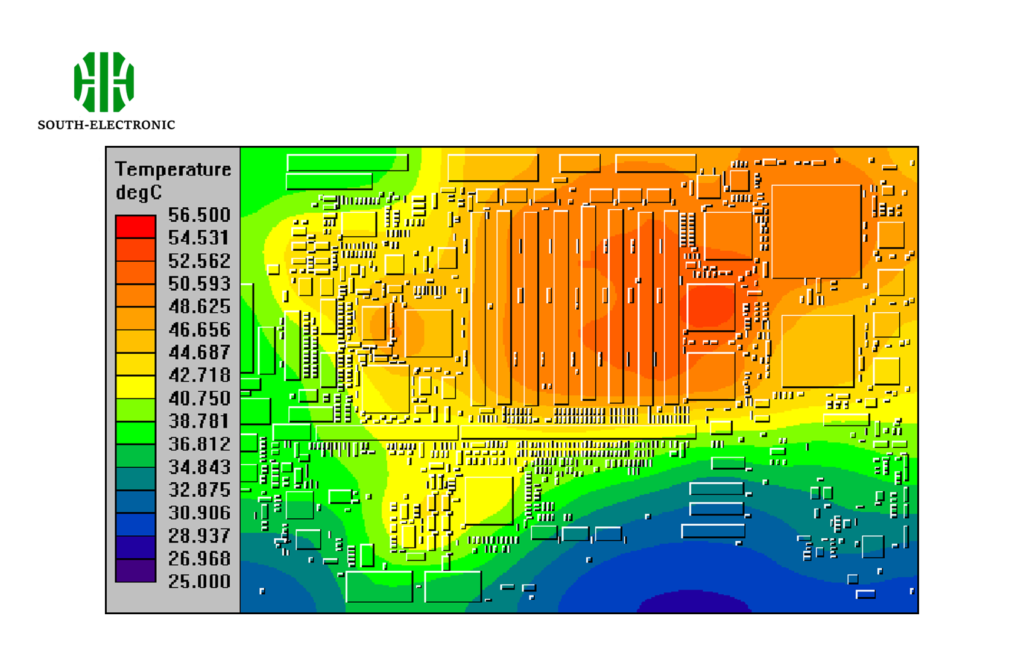

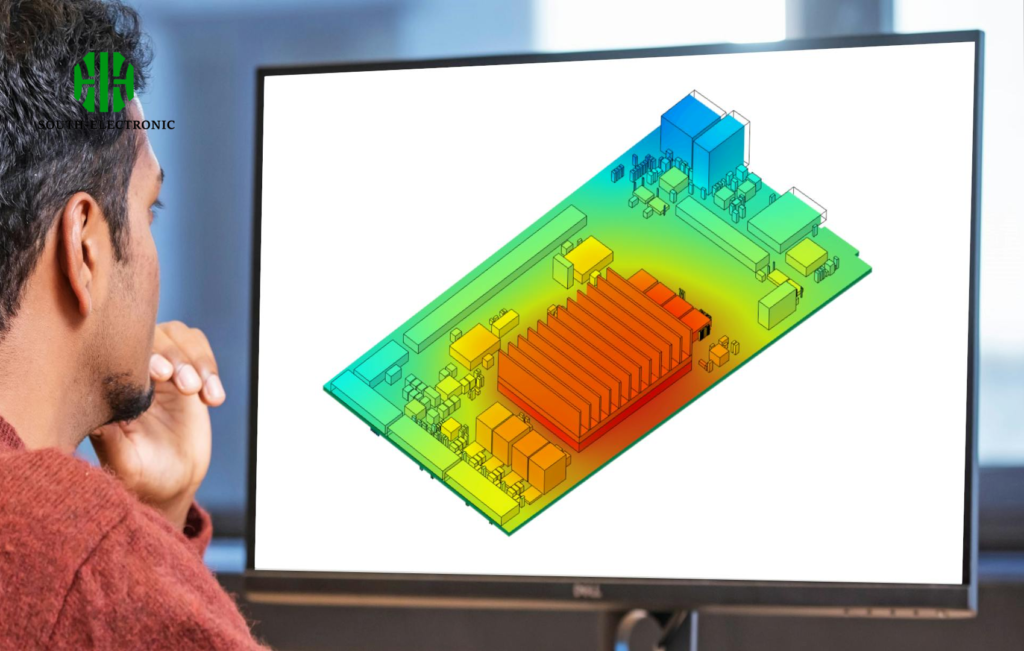

Симуляция ПП анализирует электрические характеристики, термическое поведение[^2], и целостность сигнала[^3] с помощью математических моделей. Она имитирует сценарии, такие как внезапные скачки напряжения или длительное воздействие тепла, для проверки марж безопасности компонентов.
)
3-этапный процесс симуляции
- Создание модели
- Импорт дизайна CAD
- Определение свойств материалов (толщина меди, тип субстрата)
- Настройка параметров
- Ввод диапазонов напряжения
- Установка температурных порогов
- Назначение частот сигнала
- Анализ и проверка
- Запуск проверок EMI/EMC
- Monitoring тепловых потерь
| Стадия | Инструменты | Общие проблемы, обнаруженные |
|---|---|---|
| Создание модели | Altium Designer, KiCad | Неправильное расстояние между следами |
| Настройка параметров | ANSYS Icepak, COMSOL | Риски перегрузки напряжения |
| Проверка | Cadence Sigrity | Перекрестное влияние сигнала |
Я когда-то симулировал плату контроллера двигателя, которая прошла все испытания на рабочем месте. Программное обеспечение показало скрытое падение напряжения при холодном запуске - недостаток, который мог бы вызвать отказы в полевых условиях. Это предварительное исправление сэкономило 28 тысяч долларов потенциальных отзывов.
Почему вы не можете позволить себе пропустить симуляцию ПП?
Один клиент назвал это "финансовой русской рулеткой". Без симуляции вы играете с производственными бюджетами и репутацией бренда.
Пропуск симуляции рискует не обнаружить скрытые недостатки конструкции, которые могут привести к отказам в полевых условиях, отзывам и проблемам безопасности. Одно термическое упущение может расплавить компоненты на 5 тысяч долларов во время испытаний на прочность.
)
Сравнение затрат: Симуляция vs Физическое прототипирование
| Фактор | Симуляция | Физическое тестирование |
|---|---|---|
| Время на итерацию | 2-4 часа | 2-3 недели |
| Стоимость на итерацию | 150 долларов (программное обеспечение) | 1 200 долларов (материалы+труд) |
| Коэффициент обнаружения дефектов[^4] | 92% (все основные проблемы) | 67% (только видимые проблемы) |
Пример из реальной жизни: компания по производству медицинских устройств обнаружила токи, вызванные винтами, которые вызывали помехи в ЭКГ посредством симуляции. Физические испытания не заметили этого, потому что это появлялось только при определенных условиях контакта с телом. Исправление после производства потребовало бы переделки 15 форм для литья под давлением.
Какое программное обеспечение лучше всего подходит для симуляции цепи?
С 47+ доступными инструментами выбор кажется ошеломляющим. Ваш идеальный выбор зависит от трех ключевых факторов: бюджета, сложности и навыков команды.
Для начинающих бесплатные инструменты, такие как LTSpice, справляются с базовыми аналоговыми симуляциями. Команды предприятий используют ANSYS или Cadence для многофизического анализа. Проверьте совместимость с вашим существующим программным обеспечением CAD, чтобы избежать кошмаров с конвертацией файлов.
)
Разбивка программного обеспечения для симуляции
| Инструмент | Лучше всего подходит | Кривая обучения | Диапазон стоимости |
|---|---|---|---|
| LTSpice | Аналоговые цепи | Низкая | Бесплатно |
| Altium Nexus | Целостность сигнала | Средняя | 8 тысяч долларов/год |
| ANSYS HFSS | Радиочастота и микроволновая | Высокая | 25 тысяч долларов+/год |
| COMSOL | Термический анализ | Средняя-высокая | 15 тысяч долларов+/год |
Кейс-стади: производитель дронов перешел с KiCad на ANSYS после того, как понял, что их передатчик видео 5 ГГц вызывает шум гироскопа. Продвинутый инструмент смоделировал электромагнитные помехи, которые не могли быть протестированы физически до крушения полета.
Какие скрытые проблемы часто встречаются у начинающих?
Новые пользователи часто сталкиваются с "симуляционной скалой[^5]" - моделями, которые выглядят идеально, но дают мусорные результаты. Почему? Отсутствие реальных переменных.
Общие ловушки включают игнорирование допусков компонентов, неправильное моделирование земли и недооценку внешних факторов, таких как влажность. Всегда проверяйте результаты симуляции с помощью ручных расчетов для критических параметров.
)
Руководство по ошибкам для начинающих
| Тип ошибки | Почему это происходит | Решение |
|---|---|---|
| Идеализированные компоненты | Использование моделей по умолчанию | Импорт файлов производителя SPICE |
| Неправильная плотность сетки | Грубая сетка экономит время вычислений | Использование адаптивной уточнения сетки |
| Проверка только постоянного тока | Отсутствие анализа переменного тока/переходного процесса | Тестирование всех режимов работы |
Пример: новый инженер симулировал источник питания только при комнатной температуре 25°C. Реальные испытания не прошли, когда температура окружающей среды достигла 40°C - конденсаторы были дерейтированы за пределы предположений симуляции. Теперь мы всегда запускаем термические сканирования[^6] от -10°C до 85°C.
Заключение
Симуляция ПП действует как ваша сеть безопасности конструкции, обнаруживая дорогостоящие ошибки на ранней стадии. От выбора компонентов до стойкости к внешним воздействиям виртуальное тестирование сокращает разрыв между теоретическими конструкциями и реальной надежностью.
