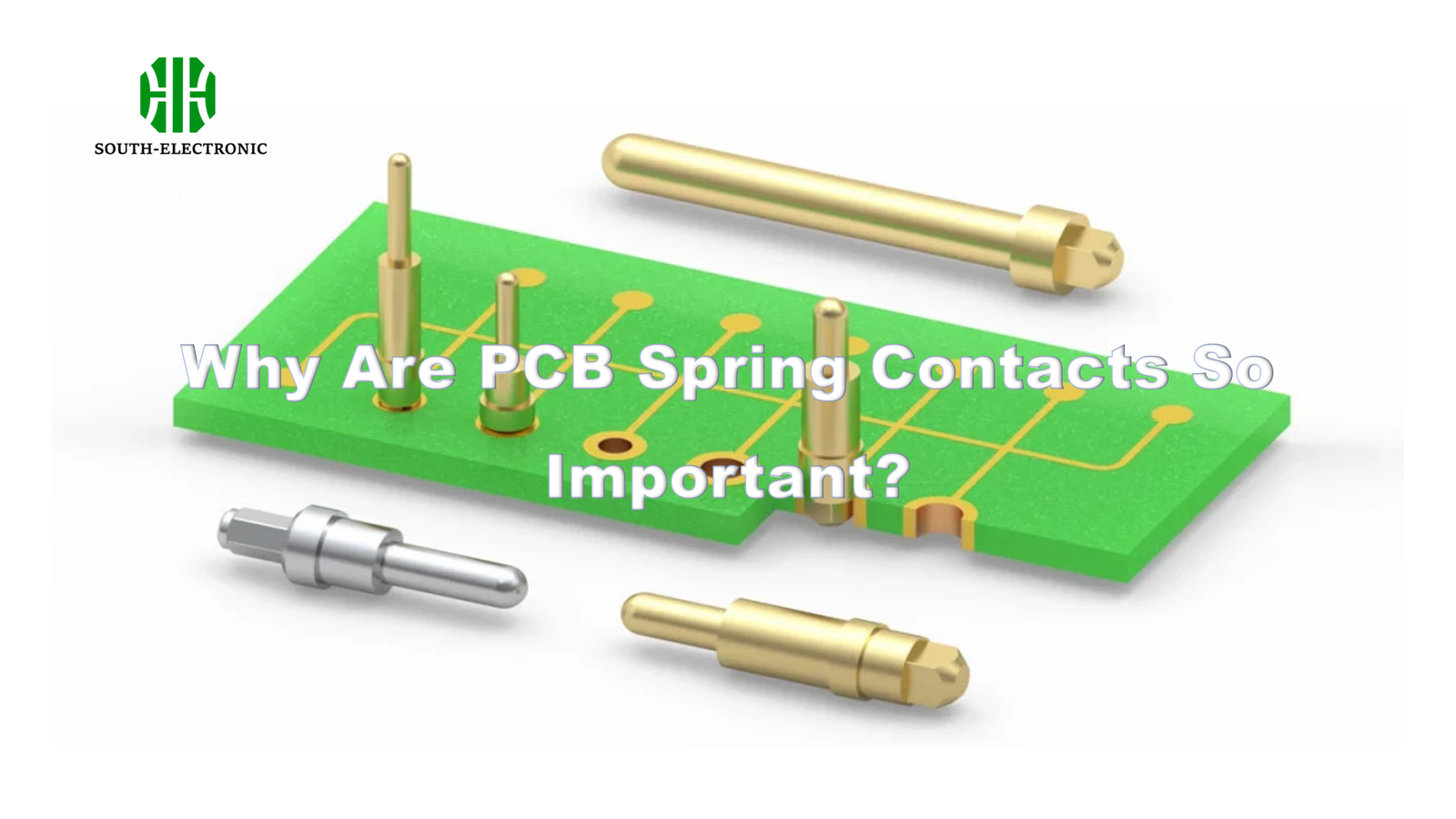

Вы когда-нибудь сталкивались с неожиданными отказами устройств из-за плохих электрических соединений? Маленькие пружинные контакты на плате (PCB) решают эти проблемы, обеспечивая надежную работу в требовательной электронике.
Пружинные контакты на плате (PCB)[^1] важны, потому что они создают надежные, газонепроницаемые соединения, которые предотвращают потерю сигнала и коррозию. Эти компоненты обеспечивают эффективный поток тока, адаптируются к тепловым изменениям и устраняют дефекты пайки в современной электронике.
Чтобы понять их полное влияние, давайте рассмотрим, как эти скромные детали решают критические проблемы в различных отраслях - от медицинских устройств до аэрокосмических систем.
Как пружинные контакты на плате (PCB) улучшают стабильность сигнала в высокочастотных приложениях?
Искажения сигнала в высокоскоростных системах передачи данных стоят времени и денег. Пружинные контакты на плате (PCB) решают эту проблему с помощью точных сигнальных путей.
Пружинные контакты поддерживают контроль импеданса посредством постоянной силы контакта, минимизируя отражающие потери в радиочастотных и микроволновых цепях. Их золотое покрытие уменьшает резистивные потери для частот до 40 ГГц.
Три фактора, standing за их целостность сигнала
| Фактор | Традиционная пайка | Решение с пружинными контактами |
|---|---|---|
| Сопротивление контакта | Варьируется с возрастом пайки | Стабильно благодаря благородному металлическому покрытию |
| Тепловое расширение | Несовпадение вызывает микротрещины | Независимое соответствие |
| Сопротивление вибрации | Хрупкие интерметаллические слои | Упругий механизм поглощения |
- Наука о материалах: Сплавы из бериллиевой меди обеспечивают в 2 раза лучшую пружинную упругость, чем фосфорная бронза, сохраняя давление контакта при тепловом цикле (-55°C до +125°C).
- Геометрическая оптимизация: Вилкообразные конструкции (например, двухбалочные пружины) создают избыточные точки контакта, сокращая нарушения сигнального пути на 78% по сравнению с односторонними соединениями.
- Поверхностные обработки: Золотое покрытие толщиной 0,8 мкм на никелевом подслое толщиной 2,5 мкм предотвращает окисление, сохраняя силы вставки ниже 300г - критически важные для миллиметровых волновых приложений.
[^1]: Изучите, как пружинные контакты на плате (PCB) улучшают надежность и производительность в различных электронных приложениях, обеспечивая безопасные соединения.
Что делает пружинные контакты на плате (PCB) более долговечными, чем традиционные паяные соединения?
Паяные соединения трескаются. Компоненты отсоединяются. Пружинные контакты выживают, где традиционные методы терпят неудачу.
Упругая деформация позволяет пружинным контактам выдерживать более 25 000 циклов соединения, тогда как пайка имеет среднее значение 500 циклов. Нет остатков флюса или олова, что означает на 90% меньше полевых неисправностей.
Сопротивление напряжению
| Тип напряжения | Коэффициент неисправности паяного соединения | Производительность пружинного контакта |
|---|---|---|
| Тепловой шок | 42% после 100 циклов | Изменение сопротивления <5% |
| Вибрация (20G RMS) | Усталость пайки за 8 часов | Нет ухудшения после 200 ч |
| Влажность (85°C/85%) | Рост дендритов за 72 ч | Без коррозии более 1000 ч |
- Нет холодных швов: Пружины сами очищают поверхности во время соединения, в отличие от зависимости пайки от идеальных условий рефлоу.
- Модульные ремонты: Неисправные пружины можно заменить за несколько секунд без распайки, сокращая время ремонта на 65% на серверных платах.
- Смешанные металлы: Стальные пружины с бронзовыми корпусами могут справиться с алюминиевыми/медными подложками платы без галванической коррозии.
Могут ли пружинные контакты на плате (PCB) революционизировать проектирование миниатюрной электроники?
Умные часы требуют более компактных и умных соединителей. Пружинные контакты решают эту проблему, тогда как пайка достигает своих пределов.
Контакты с шагом 0,4 мм позволяют сэкономить 30% места по сравнению с паяными разъемами. Их плавающая конструкция терпит误выравнивание ±0,3 мм - важное для складных телефонных шарниров.
Прорывы в проектировании, обусловленные пружинами
| Параметр | Паяный разъем | Решение на основе пружин |
|---|---|---|
| Высота Z | Минимум 3,5 мм | 1,2 мм (стек) |
| Циклы соединения | 50 | 10 000+ |
| Температура сборки | 260°C (рефлоу) | Комнатная температура |
- Замена батареи: Матрицы пого-пинов в наушниках выживают после 10-кратного более частого замены батареи, чем микро-USB-порты.
- Гибкие ПКБ: Низкая сила вставки (80г) предотвращает разрыв хрупких гибких цепей во время сборки.
- Экранирование RF: Интегрированные пружинные пальцы в модулях 5G снижают утечку RF на 18 дБ по сравнению с прокладками.
Почему автоматические производственные линии полагаются на пружинные контакты на плате (PCB) для эффективности?
Производственные задержки из-за неисправных паяных соединений стоят миллионы долларов в год. Пружинные контакты сокращают дефекты, увеличивая скорость сборки.
Пружины позволяют тестировать платы на 70% быстрее, чем паяные зонды. Самоочищающиеся наконечники сокращают простои по техническому обслуживанию на 90% в машинах для сборки.
Анализ затрат и выгод за 5 лет
| Метрика | Паяный подход | Линия на основе пружин |
|---|---|---|
| Коэффициент дефектов | 850 ppm | 23 ppm |
| Время переключения | 6 часов | 45 минут |
| Стоимость инструментов | $120 000 | $18 000 (переиспользуемые) |
- Самовыравнивание: Позиционная точность ±1,5 мм позволяет использовать более дешевые подачи и системы видения.
- Двусторонний доступ: Тестируйте несколько слоев платы одновременно с помощью пружинных кроватей.
- Нет очистки флюса: Удалите станции для промывки, сократив использование воды на 2 400 л/час в линиях SMT.
Вывод
Пружинные контакты на плате (PCB) решают основные проблемы современной электроники - долговечность при напряжении, ограничения по пространству и автоматическая масштабируемость. Их конструкция, основанная на физике, делает их незаменимыми в передовых устройствах.
