Представлять

Клеммные колодки для печатных плат эффективно упрощают процесс подключения, особенно в сложных электронных системах, и повышают общую целостность соединения, что имеет решающее значение для обеспечения оптимальной точности и надежности работы электронного оборудования. По сути, клеммные колодки для печатных плат обеспечивают бесперебойную связь и питание между многими компонентами внутри устройства, от базовой бытовой электроники до сложного промышленного оборудования.

Клеммные колодки для печатных плат безопасно и аккуратно соединяют провода с печатными платами. Когда провод вставлен в этот зажим, он может удерживаться на месте с помощью винтового механизма, пружины или просто вставляться, в зависимости от типа клеммной колодки. Это создает стабильный электрический путь. Клеммные колодки для печатных плат отличаются организованностью и надежностью. Они сохраняют порядок в проводах и обеспечивают стабильное соединение, что имеет решающее значение для общей производительности и долговечности вашего электронного устройства. Будь то простой гаджет или сложная промышленная машина, эти распределительные коробки гарантируют, что каждый электрический сигнал пойдет именно туда, куда ему нужно.

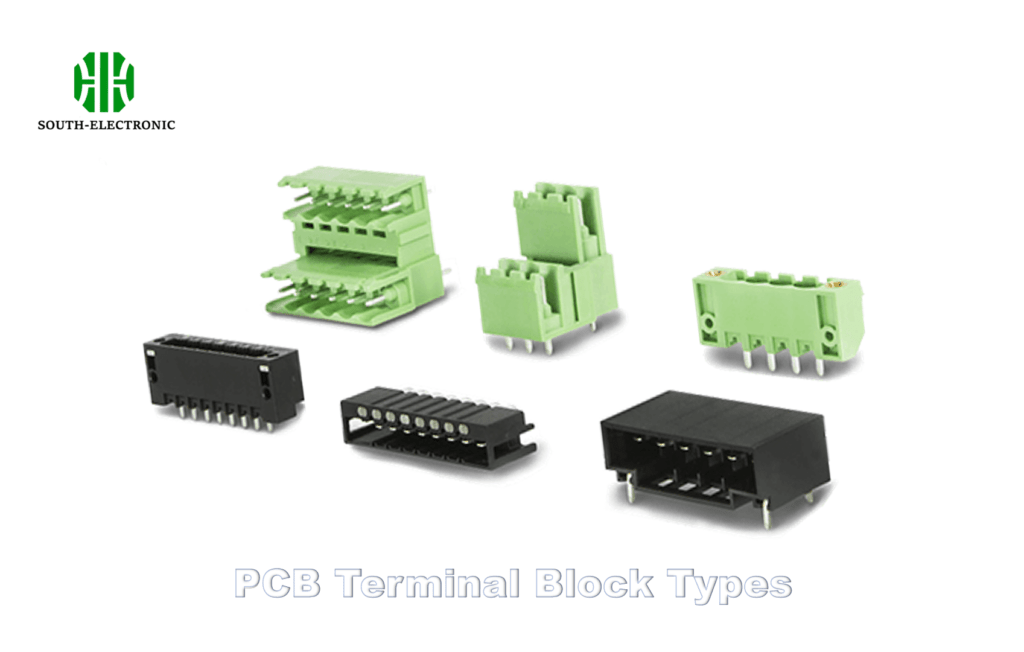

Тип клеммных колодок для печатных плат

Сердечник клеммной колодки для печатной платы состоит из прочного основания, обычно изготовленного из таких материалов, как термопласт или термореактивный пластик, известный своей долговечностью и электроизоляционными свойствами. Обычно выковываются из таких металлов, как латунь или медь, выбранных из-за их превосходной электропроводности. Клеммы тщательно разработаны, чтобы обеспечить надежное соединение с проводом.

Различные типы клеммных колодок для печатных плат отвечают вашим различным потребностям.
Винтовые клеммы аналогичны старомодным клеммам – надежны и универсальны. Они фиксируют провода с помощью винтового механизма, обеспечивая надежное соединение.

Подпружиненный тип обеспечивает быстрое и безопасное проводное соединение без использования инструментов. Просто подключите провода, а пружинный механизм позаботится обо всем остальном.

Вставные клеммные колодки еще удобнее: не нужны ни инструменты, ни винты, просто вставьте провод. Идеально подходят для применений, где время и простота использования имеют решающее значение.

Тактика дизайна

В зависимости от конструкции и характеристик клеммной колодки печатной платы, вообще говоря, клеммная колодка может выдерживать ток от скромных 5 ампер до 150 ампер и более. Сила тока клеммного блока должна соответствовать электрическим требованиям применения, чтобы обеспечить эффективную и безопасную работу.
Расстояние между местами для фрезерования обычно варьируется от 2,54 мм (что на самом деле очень компактно) до 5,08 мм или даже 10,16 мм для приложений, требующих большего пространства для фрезерования. При выборе размера следует руководствоваться ограничениями по пространству и требованиями к разводке печатной платы.

Будущее развитие

1. Миниатюризация. Чтобы уменьшить вес компонентов без потери мощности, клеммные колодки становятся меньше и компактнее, но выполняют те же функции, если не больше. Эта миниатюризация меняет правила игры в современной электронике, где экономия места так же ценна, как и функциональность.
2. Конфигурация высокой плотности: Следуя теме миниатюризации, теперь у нас есть клеммные колодки высокой плотности. Представьте себе установку большего количества соединений в том же или даже меньшем пространстве. Это как разница между обычной квартирой и крохотным домом, который настолько продуманно спроектирован, что на счету каждый дюйм. Эти блоки высокой плотности идеально подходят для сложных конструкций печатных плат, где ценен каждый миллиметр.
3. Подключение без инструментов: новая волна клеммных колодок имеет конструкцию, не требующую использования инструментов, например, вставные или подпружиненные соединения. Все дело в том, чтобы сделать установку быстрее, проще и эффективнее, например, собирать LEGO вместо использования клея.
4. Интегрированная электроника: вот здесь и появляются настоящие высокие технологии. Распределительные коробки, которые мы видим, представляют собой не просто пассивные разъемы, но и имеют встроенную электронику. Представьте себе распределительную коробку со встроенными схемами для таких задач, как фильтрация или защита от перенапряжения. Как будто внутри разъема находится крошечный компьютер, который делает больше, чем просто соединяет провода.
5. Улучшенные функции безопасности. Безопасность значительно улучшена. Инновации в этой области включают улучшенные огнеупорные материалы и механизмы предотвращения неправильного подключения. Это своего рода встроенная система безопасности, гарантирующая не только правильную работу клеммных колодок, но и снижение риска.
6. Индивидуальная и модульная конструкция. Гибкость является ключевым моментом в современной электронике, и клеммные колодки не являются исключением. Теперь вы можете настроить свою распределительную коробку или использовать модульную конструкцию для различных применений.

Заключение

Клеммы для печатных плат представляют собой ключевой элемент в области электроники, органично объединяя инновации с функциональностью. Эти клеммные колодки, от надежных винтовых типов до удобных вставных моделей, адаптируются к самым разным требованиям, обеспечивая надежность и универсальность. Постоянные достижения, в том числе миниатюризация, подключение без инструментов и встроенная электроника, еще больше повышают их эффективность. Эти разработки не только отвечают текущим требованиям сложных электронных систем, но и открывают путь для будущих инноваций, гарантируя, что клеммы для печатных плат останутся незаменимым компонентом в постоянно развивающемся ландшафте электронного проектирования.
