Что такое быстрая плата PCB?

CONTENTS

Боретесь с жесткими сроками электроники? Задержки платы убивают импульс вашего проекта? Быстрые платы PCB решают задачи времени производства, сохраняя при этом стандарты качества.

Быстрые платы PCB[^1] - это платы, изготовленные в течение 24 часов до 7 дней с помощью оптимизированных процессов. Они обеспечивают быструю разработку прототипов и аварийные производственные запуски без жертвования надежностью, используя передовые методы изготовления для сжатия традиционных сроков 2-3 недели.

Хотя скорость определяет быстрые платы PCB, истинная ценность заключается в понимании их возможностей и ограничений. Давайте рассмотрим шесть критических аспектов, которые определяют, когда и как использовать ускоренное производство[^2] эффективно.

Что определяет быструю плату PCB?

Многие перепутывают быструю плату PCB с спешными работами. Истинное быстрое производство объединяет три столпа, которые отличают его от стандартных услуг.

Быстрые платы PCB требуют:

  1. Посвященных линий быстрого производства
  2. Автоматических проверок DFM
  3. Гибкого планирования
    В отличие от спешных стандартных заказов, они сохраняют полные протоколы тестирования, достигая 5-10 раз более быстрого оборота.

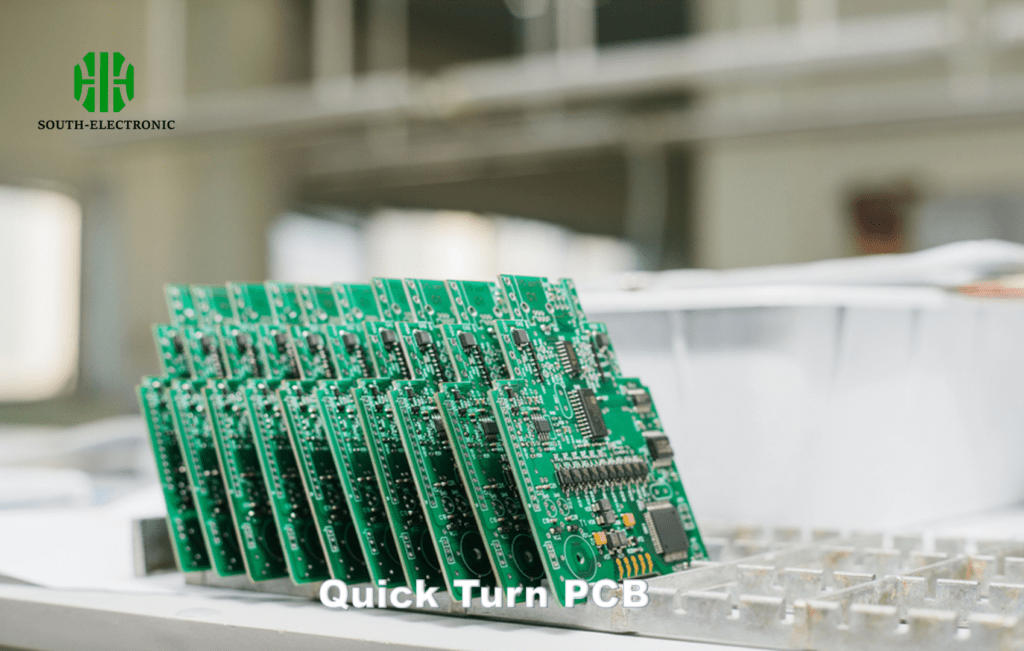

График изготовления PCB

Основные различия, объясненные

Компонент процесса Стандартная плата PCB Быстрая плата PCB
Проверка дизайна 24-48 часов 2-4 часа (автоматически)
Подготовка материалов 3-5 дней Хранение на складе
Процесс плакирования Пакетная обработка Оптимизация единицы
Электрическое тестирование Образец базиса 100% покрытие

Быстрые услуги поддерживают качество через:

  1. Предварительно запасенные материалы: Общие подложки хранятся для немедленного использования
  2. Модульное производство: Независимые ячейки рабочего процесса предотвращают затор
  3. Перекрытие смен: Операции 24/7 с протоколами передачи

На сколько быстро вы можете получить платы PCB?

Доставка платы PCB в течение 24 часов звучит мифически, пока вы не понимаете иерархические варианты скорости, которые фактически предоставляют производители.

Истинная 24-часовая служба существует для простых дизайнов 1-2 слоя, в то время как сложные платы 16+ слоев обычно требуют 5-7 дней. Большинство проектов попадают в диапазон 48-72 часа для прототипов 4-8 слоев.

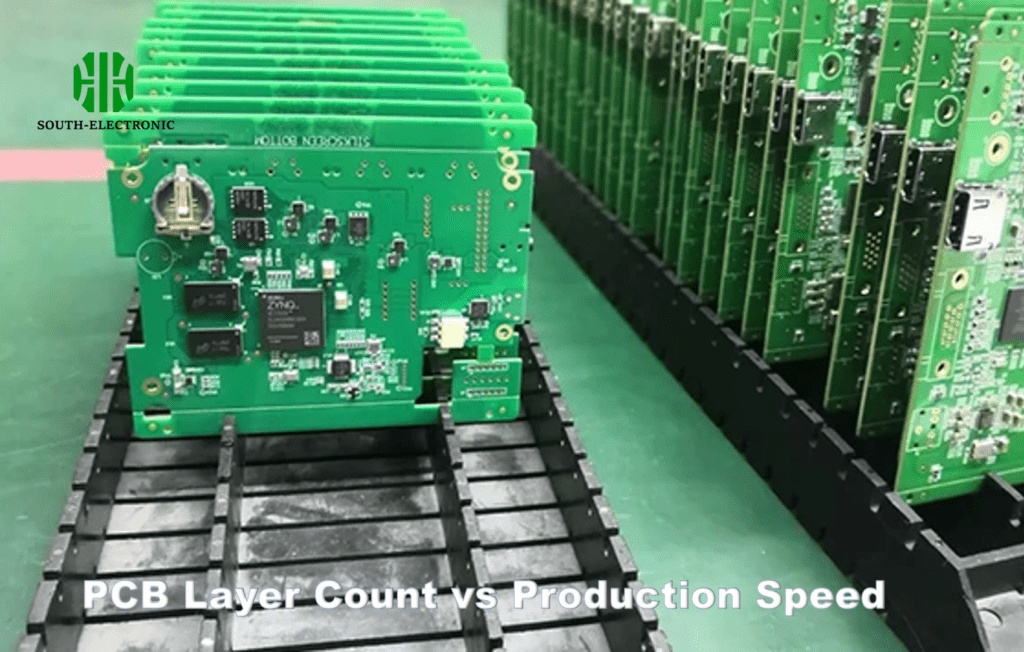

Сроки изготовления PCB

Проверка реальности скорости

Сложность дизайна Минимальное время Дополнительные слои
1-2 Слоя Rigid 24 часа +8 часов на слой
4-6 Слой HDI 48 часов +12 часов на слой
Flex-Rigid 72 часа +24 часа на стек

Наша команда однажды получила "24-часовые" платы за 18 часов, используя:

  1. Толщину 0,062" FR-4
  2. Избегая счетных панелей
  3. Отправляя до 7 утра по местному времени фабрики

Более ли дорога быстрая плата PCB?

Существует компромисс между стоимостью и скоростью, но он не линеен. Умная оптимизация процесса снижает премиальные сборы.

Быстрые платы PCB обычно стоят на 15-30% больше, чем стандартные заказы, но предотвращают дорогостоящие задержки проектов. Цены на опт применяются при количестве 50+ единиц, и некоторые поставщики предлагают гарантии скорости.

Сравнение стоимости PCB

Разбивка факторов стоимости

Драйвер стоимости Стандартная плата PCB Быстрая плата PCB
Затраты на настройку $100-$300 $250-$500
Стоимость за единицу (10 штук) $8/плата $11/плата
Экономия на сборе за спешку Н/Д 5% для повторных заказов

Ключевые стратегии контроля стоимости:

  1. Объединение панелей: Объединение нескольких дизайнов на одной панели
  2. Сопоставление материалов: Использование общего запаса фабрики
  3. Планирование в нерабочее время: Некоторые поставщики взимают меньше за выходные запуски

Прототипирование или производство: какой быстрый сервис подходит вашей стадии?

Выбор неправильного типа сервиса приводит либо к переинжинирингу, либо к недотестированным платам. Согласуйте выбор с фазой проекта.

Потребности в прототипировании требуют быстрых итераций[^3] с расслабленными допусками. Производство требует сертифицированных процессов и последовательности партий. Некоторые производители специализируются в одной области - проверьте, соответствуют ли их возможности вашей стадии.

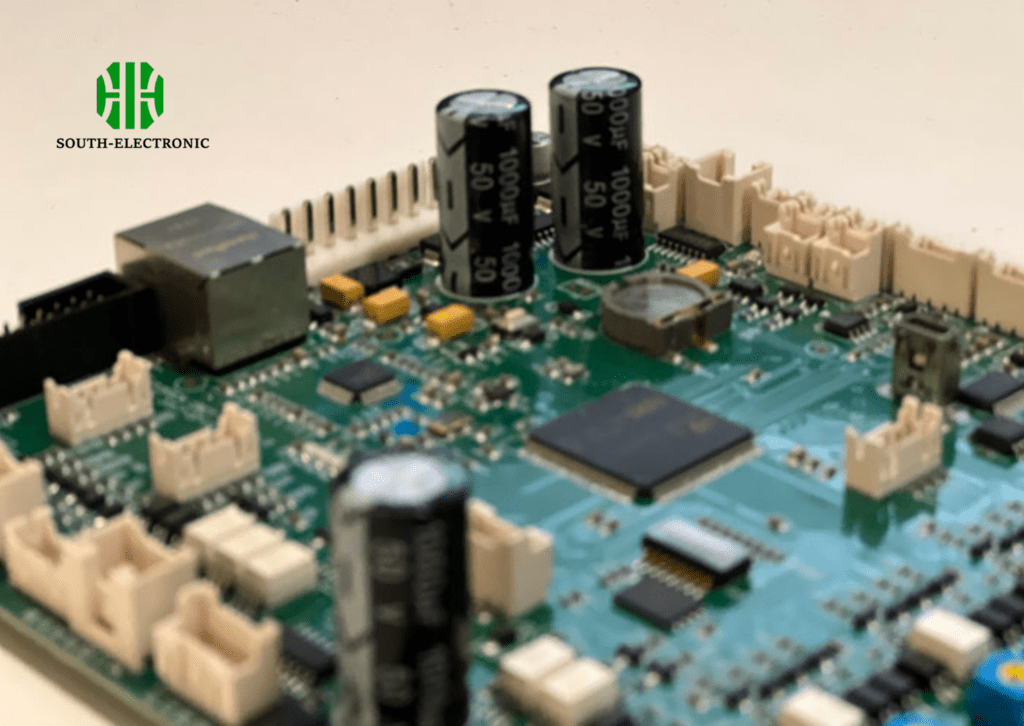

Прототипирование PCB

Требования, специфичные для стадии

Требование Прототипирование Производство
Допуски ±20% приемлемо ±5% требуется
Глубина тестирования Основная функциональность Полный MIL-СТАНДАРТ-883
Документация Упрощенная Полная отслеживаемость
Минимальное количество заказа 1-5 плат 100+ плат

Мы однажды потеряли 3 дня, используя поставщика, ориентированного на производство, для прототипов. Их минимальное количество заказа 200 единиц и 48-часовой период сгорания сделали небольшие партии нецелесообразными.

Что инженеры упускают из виду при разработке быстрой платы PCB?

Спешка с целью выполнения сроков приводит к предотвратимым ошибкам. Эти четыре упущенных фактора создают 73% неудач быстрой платы PCB.

Распространенные упущения:

  1. Отсутствующие заметки в чертежах фабрики
  2. Неправильные спецификации заливки через контакт
  3. Не проверенные 3D компоненты
  4. Устаревшие стандарты IPC

Дизайн PCB

Критический анализ упущений

Упущение Воздействие Предотвращение
Неполный стэк слоя 62% задержка Предоставьте кросс-разрез JPG
Непроверенные материалы 48-часовое ожидание материала Проверьте список запасов
Чистые расстояния по краю <0,5 мм 100% переделка Запустите DRC перед экспортом
Отсутствующие заметки о импедансе Неудачи тестов сигнала Включите лист расчета

Реализуйте 5-точечный чек-лист перед отправкой[^4]:

  1. Проверьте все файлы сверления
  2. Подтвердите вес меди
  3. Проверьте отверстия солдермаски
  4. Просмотрите маркировку шелкографии
  5. Проверьте, соответствует ли список деталей компоновке

Как выбрать надежного производителя быстрой платы PCB?

Не все "быстрые" поставщики доставляют. Эти критерии отбора отличают истинно способных партнеров от маркетинговых заявлений.

Оцените производителей по:

  1. Фактическим данным гистограммы сроков доставки
  2. Внутренним против аутсорсинговым процессам
  3. Отчетам об анализе неисправностей
  4. Протоколам реагирования на чрезвычайные ситуации клиентов

Оценка фабрики PCB

Матрица оценки поставщика

Критерий Вес Метод проверки
Обратная связь DFM в течение дня 25% Тестовая отправка файла
Прозрачная емкость 20% Запрос графика смен
Контакты эскалации 15% Получение списка поддержки
Анализ коренной причины 30% Запрос образца отчета
Гибкость доставки 10% Проверка партнеров курьера

Мы поддерживаем таблицу оценки производителя с 23 взвешенными параметрами. Лучшие исполнители последовательно демонстрируют:

  1. <4 часа начального времени ответа
  2. ≥90% доставки вовремя
  3. ≤5% запросов инженеров

Заключение

Быстрые платы PCB позволяют разрабатывать проекты быстро, когда они используются стратегически. Сбалансируйте потребности скорости с готовностью дизайна и требованиями стадии. Выберите партнеров, предлагающих прозрачность за пределами маркетинговых заявлений.
