Полное руководство по однослойным печатным платам

Содержание

Глава 1

Введение в однослойные печатные платы

Что такое однослойная печатная плата?

Однослойная печатная плата, также известная как односторонняя плата, является одним из самых простых типов печатных плат, используемых в различных электронных приложениях. Она состоит только из одного проводящего слоя меди, который наносится на одну сторону платы, в то время как другая сторона остается незаполненной. Эти платы просты по конструкции, что делает их экономичными и легкими в производстве по сравнению с многослойными альтернативами.

Основные компоненты однослойной печатной платы

  • Подложка: Обычно изготавливается из FR4, типа стекловолокна, который обеспечивает структурную поддержку платы.
  • Проводящий медный слой: Этот слой содержит схемы, соединяющие компоненты.
  • Защитная маска: Защищает медные дорожки от коротких замыканий и внешних повреждений.
  • Слой шелкографии: Используется для нанесения маркировки компонентов, логотипов или идентификаторов, что помогает в сборке и тестировании.

Применение однослойных печатных плат

Однослойные печатные платы широко используются в различных отраслях, включая:

  • Бытовая электроника: Пульты дистанционного управления, калькуляторы и кухонные приборы.
  • Светодиодное освещение: Используются в недорогих системах светодиодного освещения благодаря своей простоте.
  • Источники питания: Простые системы распределения энергии используют однослойные платы для эффективной работы.
  • Автомобильная электроника: Некоторые базовые автомобильные схемы и системы управления используют эти платы за их надежность и экономичность.

Почему выбирают однослойные печатные платы?

Они дешевы, просты в проектировании и быстро изготавливаются, что делает их идеальными для прототипирования и массового производства, особенно для проектов, не требующих сложных схем.

Глава 2

Как работают однослойные печатные платы?

Основная структура однослойных печатных плат

Однослойная печатная плата, как следует из названия, имеет только один проводящий слой, обычно из меди. Этот слой расположен на непроводящей подложке, обычно изготавливаемой из FR4 или аналогичных материалов. Проводящий слой содержит пути (также называемые дорожками), которые соединяют электронные компоненты, позволяя электричеству течь между ними.

Как проводящий слой взаимодействует с компонентами?

Все компоненты однослойной печатной платы, такие как резисторы, конденсаторы и интегральные схемы (IC), монтируются на той же стороне, что и проводящий слой. Эти компоненты припаяны непосредственно к медным дорожкам, создавая электрические соединения. Когда вы подаете питание, ток течет по проводящим дорожкам, и цепь выполняет свою функцию.

Ключевые роли защитной маски и шелкографии

  • Защитная маска: Этот зеленый (или иногда другого цвета) слой наносится на медные дорожки, чтобы изолировать их и предотвратить случайные короткие замыкания между дорожками. Она обеспечивает протекание тока только в нужных местах и защищает плату от внешних повреждений.
  • Шелкография: Шелкография используется для нанесения маркировки и обозначений на плату, чтобы облегчить процесс сборки и указать, где должны располагаться компоненты. Это упрощает сборку и устранение неполадок.

Функциональность в цепи

Когда все компоненты соединены с помощью медных дорожек, однослойная печатная плата выступает в качестве основы электронного устройства, позволяя электричеству течь для выполнения различных функций. Для простых устройств одного слоя проводящей меди достаточно для управления всеми необходимыми цепями, что делает этот тип плат идеальным для экономичных приложений.

Глава 3

Основные области применения однослойных печатных плат

Однослойные печатные платы широко используются в различных отраслях благодаря своей простоте, экономичности и легкости производства. Вот некоторые из самых распространенных областей их применения.

  1. Потребительская электроника

Однослойные печатные платы активно применяются в повседневных устройствах потребительской электроники благодаря их доступности и простоте конструкции. Примеры включают:

  • Пульты дистанционного управления: Простые схемы, необходимые для передачи сигналов телевизорам или другим устройствам, идеально подходят для однослойных плат.
  • Бытовые приборы: Устройства, такие как кофеварки, блендеры и микроволновые печи, используют эти платы для управления основными функциями.
  • Игрушки: Игрушки на батарейках часто используют однослойные платы для управления распределением энергии и работой двигателей.
  1. Светодиодные системы освещения

Однослойные платы часто применяются в светодиодных системах освещения благодаря эффективному теплоотводу и низкой стоимости:

  • Светодиодные лампы: Многие энергосберегающие светодиодные лампы используют однослойные платы для монтажа диодов и управления электрическими соединениями.
  • Светодиодные дисплеи: Крупные светодиодные дисплеи и системы вывесок используют простую структуру этих плат для обеспечения надежной работы при массовом производстве.
  1. Источники питания

Однослойные печатные платы играют важную роль в блоках питания, обеспечивая стабильные схемы для различных устройств:

  • Зарядные устройства и адаптеры: Внутренние схемы адаптеров питания для мобильных телефонов, ноутбуков и других устройств часто основаны на однослойных платах.
  • Источники бесперебойного питания (UPS): Эти платы используются в простых схемах для управления распределением энергии в недорогих системах UPS.
  1. Автомобильная электроника

Хотя многие автомобильные системы требуют сложных схем, некоторые более простые системы используют однослойные платы:

  • Автомобильные аудиосистемы: Однослойные платы часто применяются в автомобильных аудиосистемах для управления базовой обработкой сигналов.
  • Индикаторы приборной панели: Простые схемы для индикаторов приборной панели, таких как лампы и датчики, часто используют эти экономичные платы.
  1. Промышленные приложения

В отраслях, где важны простота и надежность, однослойные платы хорошо подходят для базовых систем автоматизации и управления:

  • Промышленные реле: Эти устройства часто используют однослойные платы для управления электрическими сигналами в переключающих системах.
  • Датчики: Простые датчики, определяющие такие параметры, как температура или давление, могут эффективно работать на однослойных платах.
  1. Недорогие носимые устройства

На растущем рынке носимой электроники экономичность имеет первостепенное значение для массового производства:

  • Фитнес-трекеры: Однослойные платы используются в некоторых доступных фитнес-трекерах для управления сенсорами и передачи данных.
  • Умные часы: Некоторые недорогие умные часы и носимые устройства зависят от однослойных плат для выполнения базовых функций.

Глава 4

Преимущества использования однослойных печатных плат

Однослойные печатные платы являются популярным выбором для многих электронных устройств благодаря их простоте и практическим преимуществам. Вот ключевые преимущества использования однослойных печатных плат:

  1. Экономичность

Одно из самых больших преимуществ однослойных плат — их низкая стоимость. Благодаря наличию только одного проводящего слоя их производство обходится дешевле, чем двусторонние или многослойные платы. Это делает их идеальными для бюджетных проектов и массового производства.

  • Низкие затраты на материалы: Меньше слоев и компонентов означает значительное снижение расходов на материалы.
  • Сокращение времени производства: Однослойные платы требуют меньше времени на изготовление, что снижает производственные затраты.
  1. Простота в проектировании

Однослойные печатные платы легче проектировать, чем более сложные многослойные платы, что делает их подходящими для простых схем.

  • Простая компоновка: Процесс проектирования упрощается, так как все компоненты подключены на одной стороне, что сокращает время разработки.
  • Меньше сложностей с трассировкой: Дизайнеры сталкиваются с меньшим количеством проблем при прокладке соединений, так как нужно учитывать только один слой.
  1. Удобство производства

Благодаря меньшему количеству компонентов и простой конструкции, однослойные платы легче производить, что обеспечивает быстрое производство и высокую надежность.

  • Эффективное производство: Производственный процесс упрощен из-за простой структуры платы, что позволяет быстро изготавливать большие объемы.
  • Меньше ошибок в производстве: Простота конструкции снижает вероятность ошибок при производстве, что приводит к более качественной продукции.
  1. Идеально для прототипирования

Когда важны скорость и стоимость, однослойные платы идеально подходят для быстрого создания прототипов.

  • Быстрая реализация: Прототипы можно создавать быстро, что позволяет инженерам тестировать и дорабатывать свои разработки без долгих задержек.
  • Экономичность для прототипов: Для первоначальных испытаний однослойные платы предлагают низкозатратное решение перед переходом к более сложным дизайнам.
  1. Улучшенное тепловое управление

В некоторых приложениях однослойные платы обеспечивают эффективный отвод тепла, особенно в устройствах, таких как светодиодные лампы и блоки питания.

  • Улучшенное рассеивание тепла: Меньшее количество слоев позволяет теплу легче выходить, что делает такие платы подходящими для устройств с низким или умеренным тепловыделением.
  • Снижение риска перегрева: Это особенно важно для светодиодного освещения и систем управления энергией, где перегрев может повредить компоненты.
  1. Надежность в простых схемах

Для приложений, не требующих сложных схем, однослойные платы обеспечивают надежное и долговечное решение.

  • Меньше точек отказа: Только один слой цепей означает меньше соединений, которые могут выйти из строя, что обеспечивает высокую надежность для простых устройств.
  • Стабильная работа: Однослойные платы работают стабильно в приложениях, где не требуются сложные конструкции.

Глава 5

Материалы, используемые в однослойных печатных платах

В однослойных печатных платах материалы, используемые при их изготовлении, имеют большое значение. Каждый компонент играет свою роль в обеспечении правильной работы платы. В этой главе мы рассмотрим основные материалы, используемые в однослойных платах, и их влияние на производительность.

  1. Медь

Медь — основной проводящий материал, используемый в однослойных печатных платах. Она формирует дорожки, по которым электрические сигналы передаются между компонентами.

  • Проводимость: Медь является отличным проводником электричества, что делает её идеальной для создания эффективных электрических соединений.
  • Толщина: Толщина медного слоя может варьироваться и обычно измеряется в унциях на квадратный фут. Более толстые медные слои увеличивают пропускную способность тока, что полезно для высокомощных приложений.
  • Прочность: Медь обеспечивает прочность плате, позволяя ей выдерживать тепловые и влажностные нагрузки.
  1. FR4 (эпоксидная смола с стекловолокном)

FR4 — самый распространённый материал подложки для однослойных плат. Он служит непроводящей основой для медных дорожек.

  • Механическая прочность: FR4 обеспечивает отличную механическую поддержку, сохраняя структуру платы при механических нагрузках.
  • Изоляция: Стекловолокно обладает хорошими изоляционными свойствами, предотвращая короткие замыкания между компонентами.
  • Огнестойкость: FR4 является огнеупорным материалом, что повышает безопасность в приложениях, где может возникать тепло или искры.
  1. Паяльная маска

Паяльная маска представляет собой защитный слой, который наносится на медные дорожки, чтобы предотвратить их контакт друг с другом и защитить от внешних воздействий.

  • Изоляция: Изолирует медные дорожки от случайного контакта, снижая риск коротких замыканий.
  • Теплостойкость: Защищает медь от нагрева во время пайки и повседневной эксплуатации, увеличивая срок службы платы.
  • Цветовая маркировка: Зелёный — самый распространённый цвет, но паяльные маски могут быть разных цветов для различения плат или улучшения их эстетики.
  1. Шелкография

Шелкография — это слой краски, используемый для нанесения меток, логотипов и идентификаторов компонентов на поверхность платы.

  • Идентификация компонентов: Помогает определить расположение и ориентацию компонентов, упрощая сборку и устранение неполадок.
  • Кастомизация: Позволяет наносить логотипы или инструкции, повышая удобство использования и профессиональный вид платы.

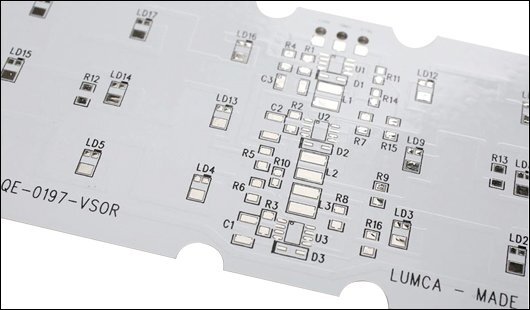

  1. Алюминий (альтернатива FR4)

В некоторых приложениях, где требуется лучшая теплопроводность, вместо FR4 используется алюминий в качестве подложки.

  • Отвод тепла: Алюминиевые подложки обеспечивают лучший отвод тепла, что делает их идеальными для высокомощных приложений, таких как светодиодное освещение.
  • Лёгкость и прочность: Алюминиевые платы лёгкие и прочные, что полезно для приложений, где важны лёгкие и надёжные компоненты.
  1. Другие изоляционные материалы

Кроме FR4, в некоторых случаях используются материалы, такие как CEM (композитный эпоксидный материал).

  • Экономичность: CEM часто используется как более дешёвая альтернатива FR4 в бюджетных проектах.
  • Разнообразные характеристики: Хотя CEM не так прочен, как FR4, он обеспечивает хорошую изоляцию и подходит для менее требовательных приложений.

Влияние выбора материалов на характеристики платы

  • Электрическая производительность: Толщина и чистота медного слоя напрямую влияют на эффективность передачи электрических сигналов, что особенно важно для высокомощных приложений.
  • Тепловое управление: Подложки, такие как алюминий, выбираются для улучшенного отвода тепла, предотвращая перегрев в устройствах с высокой мощностью, например светодиодах или источниках питания.
  • Механическая прочность: Выбор подложки, будь то FR4 или алюминий, определяет, насколько хорошо плата выдерживает механические нагрузки, вибрации и внешние факторы.
  • Стоимость: FR4 используется из-за оптимального соотношения производительности и цены, но алюминий и другие материалы могут быть выбраны для специфических задач, несмотря на их более высокую стоимость.

Глава 6

Проектирование однослойной печатной платы

Проектирование однослойной печатной платы – это важный процесс, требующий внимания к деталям для обеспечения функциональности и эффективности. Ниже приведена пошаговая инструкция, которая поможет вам выполнить процесс проектирования, а также основные советы по компоновке, трассировке и размещению компонентов.

  1. Определение требований к схеме

Перед началом проектирования важно четко понимать назначение и требования схемы.

  • Определите компоненты: Составьте список всех компонентов (резисторы, конденсаторы, микросхемы и т. д.), которые понадобятся вашей схеме.
  • Определите требования к питанию и сигналам: Поймите, сколько энергии потребуется вашей схеме, и определите основные пути сигналов для обеспечения правильной трассировки в дальнейшем.
  1. Создание схемы

Следующий шаг — создание схемы, которая визуально представляет, как соединены все компоненты.

  • Используйте программное обеспечение для схем: Такие инструменты, как Altium Designer или KiCad, помогут вам нарисовать схему и автоматически сгенерировать список соединений (netlist).
  • Дважды проверьте соединения: Убедитесь, что все соединения между компонентами правильные, чтобы избежать ошибок на этапе проектирования платы.
  1. Размещение компонентов на плате

После завершения схемы начните размещать компоненты на плате.

  • Приоритет ключевых компонентов: Сначала размещайте наиболее важные компоненты, такие как микроконтроллер или источник питания, в стратегически важных местах.
  • Учитывайте функциональность: Размещайте связанные компоненты близко друг к другу, чтобы сократить длину сигнальных дорожек и минимизировать помехи.
  • Оставьте место для трассировки: Убедитесь, что между компонентами достаточно места для прокладки медных дорожек.
  1. Проектирование компоновки платы

Проектирование компоновки включает определение размера и формы платы, а также расположение компонентов и дорожек.

  • Установите размер платы: В зависимости от требований вашего проекта задайте размеры печатной платы. Сделайте ее как можно меньше, чтобы снизить затраты, но достаточно большой, чтобы разместить все компоненты и дорожки.
  • Организуйте слои: В однослойной печатной плате все дорожки и компоненты размещены на одной стороне, поэтому эффективно используйте пространство.
  1. Трассировка дорожек

Трассировка – это процесс соединения компонентов медными дорожками, которые проводят электрические сигналы.

  • Держите дорожки короткими и прямыми: Чем короче дорожка, тем меньше сопротивление и помехи. Старайтесь использовать прямые соединения, где это возможно.
  • Используйте правильную ширину дорожек: Для путей с высокой силой тока требуются более толстые дорожки, а для сигнальных линий можно использовать более узкие. Используйте калькуляторы ширины дорожек, чтобы обеспечить правильные размеры.
  • Избегайте углов в 90 градусов: Вместо резких углов в 90 градусов используйте углы в 45 градусов для более плавной трассировки. Это снижает электрическое сопротивление и улучшает целостность сигнала.
  1. План заземления и распределение питания

Эффективное заземление и распределение питания имеют решающее значение для работы вашей платы.

  • Используйте сплошной слой заземления: Во многих проектах рекомендуется создавать сплошной слой заземления для минимизации шума и уменьшения электромагнитных помех (EMI).
  • Питание: Убедитесь, что дорожки питания достаточно широкие, чтобы проводить необходимый ток без перегрева или падения напряжения.
  1. Добавление шелкографии

Шелкография используется для маркировки компонентов и другой информации на поверхности печатной платы.

  • Маркируйте ключевые компоненты: Четко обозначьте расположение важных компонентов, чтобы облегчить сборку и устранение неполадок.
  • Добавьте обозначения: Укажите референсные обозначения (R1, C1, U1 и т. д.), чтобы обеспечить правильное размещение компонентов во время сборки.
  1. Проверка правил проектирования (DRC)

Перед завершением проектирования выполните проверку правил проектирования, чтобы убедиться, что все в порядке.

  • Проверяйте ошибки: Программное обеспечение DRC поможет вам выявить потенциальные проблемы, такие как нарушение зазоров или несоединенные цепи.
  • Исправьте нарушения: Убедитесь, что все ошибки, отмеченные DRC, устранены перед переходом к следующему этапу.
  1. Экспорт файлов Gerber

После завершения проектирования и прохождения DRC следующий шаг — экспорт файлов Gerber.

  • Что такое файлы Gerber?: Это стандартный формат файлов, используемый для производства печатных плат, содержащий всю необходимую информацию о компоновке платы.
  • Отправьте производителю: После экспорта отправьте эти файлы вашему производителю печатных плат для начала производства.
  1. Создание прототипа и тестирование

Перед массовым производством важно создать прототип, чтобы проверить функциональность вашей платы.

  • Закажите прототип: Производители, такие как South-Electronic, могут изготовить небольшую партию прототипов, чтобы убедиться, что дизайн работает так, как задумано.
  • Протестируйте схему: Выполните электрические тесты, чтобы убедиться, что все компоненты работают правильно и что плата соответствует ожиданиям.
  1. Итерация на основе обратной связи

Если прототип выявляет какие-либо проблемы, внесите необходимые изменения в дизайн.

  • Определите области для улучшений: Скорректируйте трассировку дорожек, размещение компонентов или другие аспекты проекта на основе результатов тестирования.
  • Финализация дизайна: После успешного прототипирования утвердите дизайн для массового производства.

Глава 7

Процесс производства однослойной печатной платы

Производство однослойных печатных плат включает несколько ключевых этапов, начиная с выбора подходящих материалов и заканчивая финальной сборкой. Каждый этап важен для обеспечения соответствия платы заданным спецификациям и стандартам качества. Ниже представлен обзор основных этапов производства.

  1. Выбор материалов

Первым шагом в производстве однослойной печатной платы является выбор подходящих материалов.

  • Выбор подложки: Подложка, обычно FR4 или алюминий, обеспечивает структурную основу платы. FR4 обычно выбирается за его долговечность и изоляционные свойства, а алюминий используется для лучшего отвода тепла.
  • Медная фольга: На одну сторону подложки наносится слой медной фольги. Толщина слоя меди выбирается в зависимости от требований к току в цепи.
  1. Подготовка подложки

После выбора материалов подложка готовится к дальнейшим этапам.

  • Очистка подложки: Подложка тщательно очищается для удаления пыли, масел и других загрязнений, которые могут повлиять на процесс производства.
  • Ламинирование медного слоя: Медная фольга ламинируется на подложку с использованием тепла и давления для обеспечения прочного соединения между материалами.
  1. Нанесение фоторезиста

Следующим шагом является нанесение светочувствительного материала, известного как фоторезист, на медную поверхность.

  • Покрытие медного слоя: Медный слой покрывается тонким слоем фоторезиста, который будет использоваться для создания рисунка цепи.
  • УФ-облучение: Фотографическая маска с дизайном цепи накладывается на плату, после чего плата облучается ультрафиолетовым (УФ) светом. Облученные области затвердевают, а необлученные остаются мягкими.
  1. Проявление платы

После УФ-облучения плата проявляется, чтобы показать рисунок цепи.

  • Удаление мягкого фоторезиста: Химический раствор используется для удаления мягкого фоторезиста, оставляя только затвердевшие области, формирующие рисунок цепи.
  • Обнаружение рисунка цепи: Медные области, покрытые затвердевшим фоторезистом, остаются нетронутыми, в то время как открытый медь будет удалена на следующем этапе.
  1. Травление меди

Травление — это процесс удаления лишней меди для создания проводящих дорожек.

  • Химическое травление: Плата погружается в раствор для травления (обычно хлорное железо или персульфат аммония), который растворяет открытую медь, оставляя дорожки, формирующие цепь.
  • Промывка платы: После завершения травления плата промывается для удаления остатков химикатов.
  1. Удаление фоторезиста

Затвердевший фоторезист, защищавший медные дорожки во время травления, теперь удаляется.

  • Удаление фоторезиста: Химический раствор используется для удаления затвердевшего фоторезиста, обнажая чистые медные дорожки.
  • Финальная проверка: Плата проверяется на корректность медных дорожек и отсутствие дефектов.
  1. Нанесение паяльной маски

Паяльная маска наносится для защиты медных дорожек и предотвращения коротких замыканий во время монтажа компонентов.

  • Нанесение паяльной маски: На всю плату наносится слой паяльной маски, оставляя открытые области для пайки компонентов.
  • Отверждение паяльной маски: Плата подвергается воздействию тепла или УФ-излучения для отверждения паяльной маски, делая её прочной и защитной.
  1. Печать шелкографии

Шелкография наносится на плату для указания местоположения компонентов и других важных меток.

  • Маркировка компонентов: Шелкография помогает определить расположение и ориентацию компонентов, упрощая процесс сборки.
  • Индивидуальные метки: Дополнительные детали, такие как логотипы, надписи или инструкции, также могут быть добавлены на шелкографию.
  1. Сверление и металлизация

Если плата требует отверстий для монтажа или компонентов сквозного монтажа, на этом этапе выполняется сверление.

  • Сверление отверстий: Машины для прецизионного сверления создают отверстия в плате для компонентов, таких как резисторы, конденсаторы и разъемы.
  • Металлизация отверстий: В некоторых случаях отверстия покрываются медью для обеспечения электрических соединений между слоями или сторонами платы.
  1. Сборка компонентов

После подготовки платы начинается монтаж компонентов.

  • Технология поверхностного монтажа (SMT): В однослойных печатных платах компоненты обычно монтируются с использованием SMT, где они размещаются прямо на поверхности платы.
  • Сквозной монтаж: Для более крупных или надежных компонентов используется сквозной монтаж, при котором выводы компонентов вставляются в отверстия и паяются на обратной стороне.
  • Пайка компонентов: Компоненты припаиваются к плате вручную или с использованием автоматизированных методов пайки, таких как пайка оплавлением или волновая пайка.
  1. Финальная проверка и тестирование

После сборки плата проходит финальные проверки и тестирование, чтобы убедиться в её правильной работе.

  • Электрическое тестирование: Плата проверяется на электрическую проводимость, короткие замыкания и функциональность компонентов.
  • Визуальная проверка: Плата визуально проверяется, чтобы убедиться, что все компоненты правильно размещены и припаяны, а также чтобы выявить видимые дефекты.
  • Упаковка: После успешной проверки плата упаковывается и подготавливается к отправке клиенту.

Глава 8

Контроль качества в производстве однослойных печатных плат

Контроль качества в производстве однослойных печатных плат

Контроль качества является важнейшим аспектом производства однослойных печатных плат, чтобы гарантировать их надежную работу и соответствие ожиданиям клиентов. Производители применяют строгие меры контроля качества, включая тщательные методы тестирования и соблюдение международных стандартов. В этой статье рассмотрим, как обеспечивается контроль качества при производстве однослойных печатных плат.

  1. Первичная проверка материалов

Контроль качества начинается с тщательной проверки сырья перед производством.

  • Проверка подложки и меди: Материал подложки (например, FR4 или алюминий) и медная фольга проверяются на наличие дефектов, таких как трещины, примеси или несоответствия в толщине.
  • Проверка сертификатов: Поступающие материалы проверяются на соответствие необходимым стандартам, таким как UL или CE, чтобы гарантировать безопасность и надежность.
  1. Проверка правил проектирования (DRC)

Перед началом физического производства производители проводят проверку правил проектирования (DRC), чтобы убедиться, что дизайн печатной платы соответствует производственным спецификациям.

  • Ширина и расстояние дорожек: DRC проверяет, чтобы все медные дорожки соответствовали требованиям по ширине и расстояниям, предотвращая короткие замыкания или перегрев.
  • Проверка размещения компонентов: Убедитесь, что компоненты размещены правильно, чтобы избежать конфликтов при сборке и соответствовать ограничениям дизайна.
  1. Автоматическая оптическая инспекция (AOI)

После изготовления платы, но до сборки компонентов, используется автоматическая оптическая инспекция (AOI) для выявления визуальных дефектов.

  • Обнаружение дефектов поверхности: Машины AOI сканируют плату для выявления дефектов, таких как отсутствующие дорожки, смещения или неполное травление.
  • Точность дорожек и площадок: AOI обеспечивает точное расположение всех медных дорожек и контактных площадок в соответствии с требованиями дизайна.
  1. Электрические тесты

Электрическое тестирование – один из самых важных этапов контроля качества, гарантирующий корректную работу платы.

  • Проверка целостности цепи: Проверяется, что все электрические соединения выполнены правильно и ток может проходить через всю цепь без прерываний.
  • Тестирование на короткие замыкания: Плата проверяется на отсутствие нежелательных коротких замыканий, которые могут привести к сбоям или отказу готового продукта.
  • Функциональное тестирование: На более поздних стадиях может проводиться функциональное тестирование, чтобы смоделировать рабочую среду и убедиться, что плата работает корректно в реальных условиях.
  1. Тестирование паяемости

Тестирование паяемости гарантирует, что медные площадки платы и выводы компонентов правильно спаяны во время сборки.

  • Целостность паяльной маски: Проверяется, что паяльная маска нанесена корректно и не имеет дефектов, которые могли бы помешать процессу пайки.
  • Крепление компонентов: Тестировщики проверяют, что компоненты надежно закреплены на плате, чтобы они не отваливались и не вызывали отказов в работе.
  1. Тесты на устойчивость и долговечность

Для гарантии работы платы в различных условиях производители проводят испытания на устойчивость к внешним факторам.

  • Температурные циклы: Плата подвергается экстремальным изменениям температуры для проверки её устойчивости к термическим нагрузкам, важным для работы в переменных условиях.
  • Тесты на вибрацию и удары: Плата тестируется на устойчивость к вибрациям и физическим ударам, чтобы убедиться, что она выдерживает эксплуатационные нагрузки, особенно в автомобильной или промышленной сфере.
  1. Соблюдение стандартов и сертификаций

Производители должны соблюдать отраслевые стандарты и сертификации, чтобы гарантировать безопасность, качество и надежность продукта.

  • Сертификат UL: Подтверждает соответствие плат требованиям безопасности для электрической производительности и пожарных рисков.
  • Маркировка CE: Обязательна для продажи продуктов на рынке ЕС, подтверждает соответствие стандартам здоровья, безопасности и защиты окружающей среды.
  • Сертификация ISO13485: Критически важна для медицинских устройств, подтверждает, что производственный процесс соответствует строгим требованиям качества.
  • Сертификация IATF16949: Обеспечивает соответствие процесса производства печатных плат строгим стандартам автомобильной промышленности, включая управление качеством и консистентность.
  1. Финальная проверка

Перед отправкой проводится финальная проверка, чтобы убедиться, что плата не имеет дефектов и соответствует всем требованиям заказчика.

  • Визуальная проверка: Техники проводят детальный визуальный осмотр, проверяя, что плата чистая, правильно маркирована и готова к сборке.
  • Точность размеров: Проводятся измерения, чтобы убедиться, что плата соответствует заданным размерам и подходит для своего предполагаемого применения.
  1. Упаковка и отгрузка

Правильная упаковка важна для сохранения целостности платы во время транспортировки.

  • Защитная упаковка: Платы упаковываются в антистатические материалы для предотвращения повреждений от электростатического разряда при транспортировке.
  • Маркировка и документация: Каждая отправка сопровождается правильной маркировкой и документацией для обеспечения отслеживаемости и соответствия требованиям сертификатов.
PCB

Глава 9

PCB

Однослойные печатные платы vs. многослойные печатные платы

При выборе между однослойной и многослойной печатной платой важно учитывать такие ключевые факторы, как стоимость, сложность проектирования и предполагаемое применение. Оба типа имеют свои преимущества, и выбор зависит от требований вашего проекта. Ниже приведено подробное сравнение, чтобы прояснить различия.

  1. Количество слоев
  • Однослойная печатная плата: Как следует из названия, имеет только один проводящий слой меди с одной стороны платы. Все компоненты и цепи размещаются на этом единственном слое.
  • Многослойная печатная плата: Состоит из двух или более проводящих слоев меди с изоляционным материалом между ними. Компоненты могут размещаться с обеих сторон, а внутренние слои используются для дополнительных цепей.
  1. Стоимость
  • Низкая стоимость однослойных плат: Благодаря простоте конструкции их производство обходится гораздо дешевле. Один проводящий слой снижает необходимость сложных производственных процессов, что делает их наиболее доступным вариантом.
  • Высокая стоимость многослойных плат: Они дороже из-за сложности укладки и соединения нескольких медных слоев. Используемые материалы и требуемая точность увеличивают затраты, особенно для плат с большим количеством слоев.
  1. Сложность проектирования
  • Простое проектирование однослойных плат: Дизайн таких плат прост, так как все компоненты и соединения находятся на одной стороне. Это упрощает проектирование и снижает вероятность ошибок трассировки. Идеально подходит для простых схем с небольшим количеством компонентов.
  • Сложное проектирование многослойных плат: Требует тщательного планирования трассировки дорожек через несколько слоев, что позволяет добиться высокой плотности компонентов и сложных конструкций, но требует больше опыта.
  1. Размер и эффективность использования пространства
  • Большой размер однослойных плат: Поскольку для трассировки используется только один слой, обычно требуется больше поверхности для размещения всех компонентов и дорожек, что приводит к увеличению размеров платы для сложных схем.
  • Компактный размер многослойных плат: Позволяют добиться высокой плотности компонентов, распределяя дорожки и компоненты по нескольким слоям. Это делает их идеальными для устройств с ограниченным пространством, таких как смартфоны и планшеты.
  1. Производительность и функциональность
  • Базовая функциональность однослойных плат: Подходят для простых приложений, где требуется базовая функциональность. Однако они могут не справляться с высокопроизводительными или сложными требованиями.
  • Высокая производительность многослойных плат: Подходят для более сложных схем, обеспечивая лучшее качество работы в устройствах с высокоскоростными сигналами, продвинутой обработкой данных или высокой мощностью.
  1. Применение
  • Применение однослойных плат: Используются в простых и недорогих продуктах, таких как:
    • Бытовая электроника (пульты дистанционного управления, калькуляторы).
    • Светодиодные системы освещения.
    • Источники питания и недорогая автомобильная электроника.
    • Бытовая техника (кофеварки, тостеры).
  • Применение многослойных плат: Используются в более сложных и высокопроизводительных устройствах, таких как:
    • Смартфоны и планшеты.
    • Компьютеры и ноутбуки.
    • Медицинские устройства с точными высокоскоростными цепями.
    • Аэрокосмические и военные системы, где важна надежность и сложность.
  1. Тепловое управление
  • Базовое охлаждение в однослойных платах: Они обеспечивают приличное рассеивание тепла, особенно если используются алюминиевые подложки. Однако их тепловые возможности ограничены для высокомощных приложений.
  • Улучшенное охлаждение в многослойных платах: Предлагают лучшую тепловую производительность, особенно при использовании радиаторов или специализированных методов охлаждения.
  1. Целостность сигнала и снижение шумов
  • Ограниченная целостность сигнала в однослойных платах: Из-за единственного слоя для трассировки могут возникать помехи и перекрестные наводки, особенно в сложных схемах.
  • Улучшенная целостность сигнала в многослойных платах: Обеспечивают лучшее качество сигнала благодаря выделенным слоям для заземления и распределения питания, уменьшая помехи.
  1. Сборка и прототипирование
  • Легкая сборка однослойных плат: Простая конструкция и меньшее количество компонентов облегчают сборку и прототипирование.
  • Сложная сборка многослойных плат: Требуют специализированного оборудования и более сложных процессов сборки, что увеличивает время и стоимость производства.
  1. Ремонт и обслуживание
  • Простота ремонта однослойных плат: Легко диагностируются и ремонтируются, так как все компоненты и дорожки доступны с одной стороны.
  • Сложность ремонта многослойных плат: Из-за сложности их конструкции ремонт затруднен, а повреждение внутренних слоев может потребовать полной замены платы.

Глава 10

Выбор подходящего поставщика однослойных печатных плат

Выбор подходящего поставщика однослойных печатных плат имеет решающее значение для успешной реализации вашего проекта. Надежный поставщик предложит высококачественную продукцию, гибкость в производстве и отличный клиентский сервис. Вот руководство, которое поможет вам определить ключевые факторы при выборе поставщика однослойных печатных плат.

  1. Стандарты качества и сертификация
  • Сертификаты ISO, UL и CE: Ищите поставщиков, соответствующих международным стандартам качества, таким как ISO9001, UL и CE. Эти сертификаты гарантируют, что производственный процесс отвечает высоким стандартам отрасли.
  • Тестирование: Убедитесь, что поставщик проводит комплексные тесты, такие как автоматическая оптическая инспекция (AOI), электрические тесты и функциональные испытания, чтобы проверить работоспособность печатных плат.
  1. Производственные возможности
  • Гибкость заказов: Проверьте, может ли поставщик обрабатывать как малые объемы (прототипы), так и массовое производство.
  • Современные технологии: Убедитесь, что поставщик использует современные технологии для повышения точности и эффективности производства.
  • Сроки выполнения: Проверьте, предлагает ли поставщик быструю обработку для прототипов и крупных заказов.
  1. Варианты кастомизации
  • Гибкость в дизайне: Найдите поставщика, который предлагает индивидуальные решения, такие как нестандартные размеры, формы или материалы.
  • Прототипирование: Если вам необходимо протестировать дизайн, выберите поставщика, предлагающего доступные услуги прототипирования.
  1. Экономичность
  • Конкурентные цены: Сравните цены разных поставщиков.
  • Прозрачность: Выберите поставщика с понятным ценообразованием без скрытых комиссий.
  1. Поддержка клиентов и коммуникация
  • Оперативность: Надежный поставщик быстро реагирует на запросы.
  • Техническая поддержка: Опытный персонал поможет решить сложные задачи проектирования.
  1. Расположение производства и доставка
  • Местоположение: Поставщики на месте обеспечат более быстрые сроки доставки, а международные предложат лучшие цены для крупных заказов.
  • Глобальная доставка: Выберите поставщика с опытом международной логистики.
  1. Репутация и отзывы
  • Отзывы клиентов: Обращайте внимание на положительные отзывы о качестве продукции и сроках поставки.
  • Опыт в отрасли: Проверьте стаж работы поставщика и его опыт с похожими проектами.
Inspection of SMDs
Связаться с Нами

Где Мы Находимся?

Адрес Завода

Промышленный Парк, № 438 Донхуан Роад, № 438, Шадзин Донхуан Роад, Район Баоань, Шэньчжэнь, Гуандун, Китай

Адрес Главного Офиса

4-й Этаж, Креативное Здание Жихуй, №2005 Сихуан Роад, Шадзин, Район Баоань, Шэньчжэнь, Китай

Адрес Офиса в Гонконге

Комната A1-13, 3-й Этаж, Промышленный Центр Йи Лим, 2-28 Улица Kвай Лок, Квай Чунг, Гонконг

Поддержка по Электронной Почте

service@southelectronicpcb.com

Давайте Поговорим

Телефон: +86 400 878 3488

Отправьте нам сообщение

Чем подробнее вы заполните, тем быстрее мы сможем перейти к следующему шагу.

Get in touch

Where Are We?

Factory Address

Industrial Park, No. 438, Shajing Donghuan Road, Bao'an District, Shenzhen, Guangdong, China

Head Office Address

Floor 4, Zhihui Creative Building, No.2005 Xihuan Road, Shajing, Baoan District, Shenzhen, China

HK Office Address

ROOM A1-13,FLOOR 3,YEE LIM INDUSTRIAL CENTRE 2-28 KWAI LOK STREET, KWAI CHUNG HK,CHINA

Let's Talk

Phone : +86 400 878 3488

Send Us A Message

The more detailed you fill out, the faster we can move to the next step.

Microchip Removal
