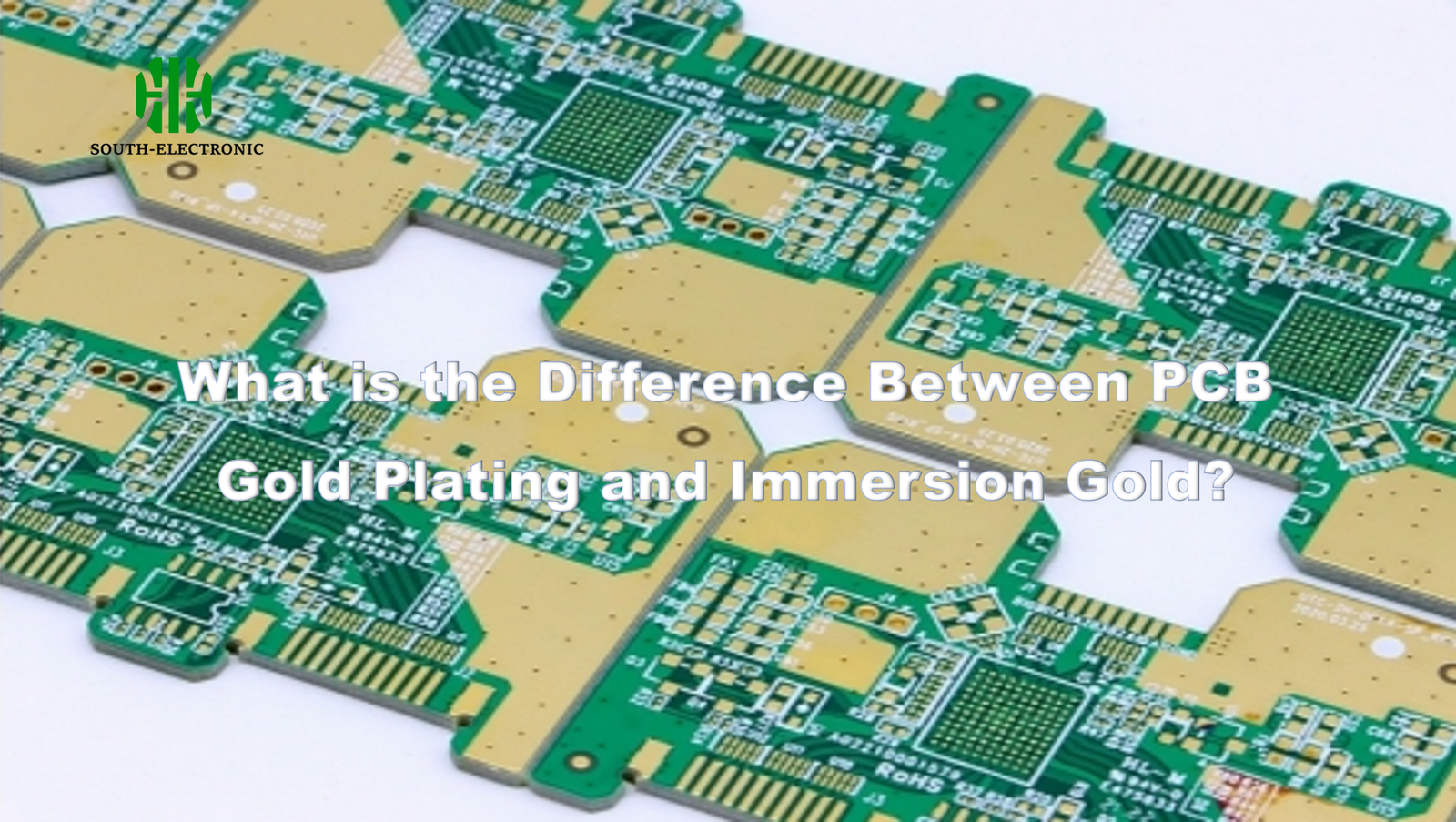

В чем разница между покрытием золотом печатных плат и иммерсионным золотом?

Платы с золотым покрытием и платы с золотым покрытием являются широко используемыми процессами для печатных плат. Многие читатели не могут правильно различить разницу между ними, а некоторые клиенты даже думают, что между ними нет никакой разницы.

Так какое же влияние окажут эти две «золотые платы» на печатную плату? Позвольте мне объяснить вам это подробно ниже, чтобы помочь вам полностью понять концепцию.

Что такое золотое покрытие?

То, что мы называем сплошным золотым покрытием, обычно относится к «гальваническому золоту», «гальванической плате из никеля и золота», «электролитическому золоту», «электрозолоту» и «электронно-никелево-золотой плате», которая делится на мягкое золото и твердое золото (обычно твердое золото используется для золотых пальцев).

Принцип заключается в растворении никеля и золота (обычно называемого золотой солью) в химических растворах, погружении печатной платы в гальваническую ванну и подключении тока для создания покрытия из никеля и золота на поверхности медной фольги печатной платы. Электроникель-золото широко используется в электронных продуктах из-за его высокой твердости, износостойкости и преимуществ отсутствия окисления.

Что такое золотое покрытие?

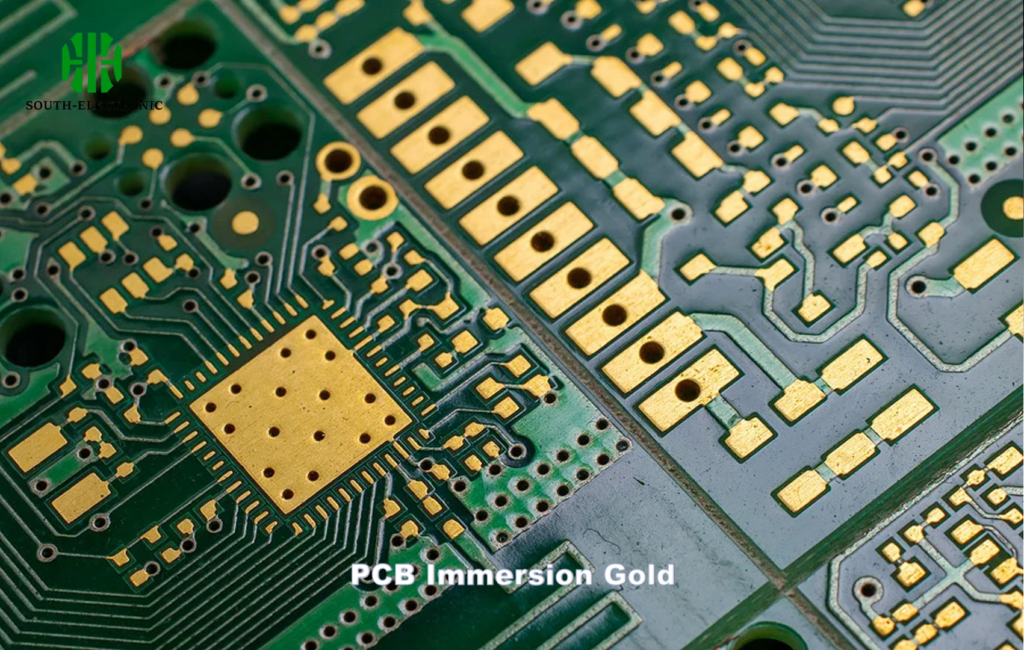

Иммерсионное золото — это покрытие, полученное в результате химической окислительно-восстановительной реакции. Оно, как правило, толще и является методом химического осаждения никеля-золота. С его помощью можно получить более толстый слой золота.

Разница между платой печатной платы с иммерсионным золотом и платой с золотым покрытием

1. Как правило, толщина золота для иммерсионного золота намного больше, чем для золотого покрытия. Иммерсионное золото будет золотисто-желтым, что желтее, чем золотое покрытие. Клиенты больше удовлетворены иммерсионным золотом на поверхности. Кристаллические структуры, образованные ими, различны.
2. Из-за различных кристаллических структур, образованных иммерсионным золотом и золотым покрытием, иммерсионное золото легче сваривать, чем золотое покрытие, и не вызовет плохой сварки и жалоб клиентов. В то же время, поскольку иммерсионное золото мягче золотого покрытия, обычно выбираются позолоченные золотые платы, а твердое золото износостойкое.
3. На площадке иммерсионной золотой платы есть только никелевое золото. Передача сигнала в скин-эффекте происходит на медном слое и не повлияет на сигнал.
4. Кристаллическая структура иммерсионного золота плотнее, чем у золотого покрытия, и ее нелегко окислить.
5. По мере того, как проводка становится все плотнее и плотнее, ширина линии и интервал достигают 3-4MIL. Золотое покрытие склонно к короткому замыканию золотых проводов. Иммерсионная золотая плата имеет только никелевое золото на площадке, поэтому она не будет вызывать короткого замыкания золотых проводов.
6. Иммерсионная золотая плата имеет только никелевое золото на площадке, поэтому паяльная маска на схеме более прочно соединена с медным слоем. Проект не повлияет на интервал при выполнении компенсации.
7. Обычно он используется для плат с относительно высокими требованиями. Плоскостность должна быть хорошей. Как правило, используется иммерсионное золото. Иммерсионное золото, как правило, не имеет явления черной площадки после сборки. Плоскость и время работы в режиме ожидания платы с иммерсионным золотом такие же хорошие, как и у позолоченной платы.

Вышеизложенное — это разница между платой с иммерсионным золотом и платой с золотым покрытием. Сейчас цена золота на рынке высока. Чтобы сэкономить, многие производители больше не хотят производить позолоченные платы, а делают только платы с иммерсионным золотом с никелем на контактных площадках, которые действительно намного дешевле.

Разница между характеристиками иммерсионной золотой платы и позолоченной платы:

Иммерсионная золотая плата и позолоченная плата:

1. Иммерсионная золотая плата и позолоченная плата — это один и тот же продукт процесса, а гальванизированная золотая плата и плата с золотым покрытием — это также один и тот же продукт процесса. По сути, это просто разные названия для разных людей в индустрии печатных плат. Иммерсионная золотая плата и гальванизированная золотая плата более распространены у материковых аналогов, в то время как позолоченная плата и плата с золотым покрытием — у тайваньских аналогов.

2. Более официальное название иммерсионной золотой платы/позолоченной платы — химическая никель-золотая плата или никель-иммерсионная золотая плата. Рост слоя никеля/золота осуществляется путем химического осаждения; гальванизированная золотом плата/плата с золотым покрытием обычно более формально называется гальванизированной платой с никелем-золотом или платой с золотым покрытием. Рост слоя никеля/золота осуществляется путем электроосаждения постоянным током.

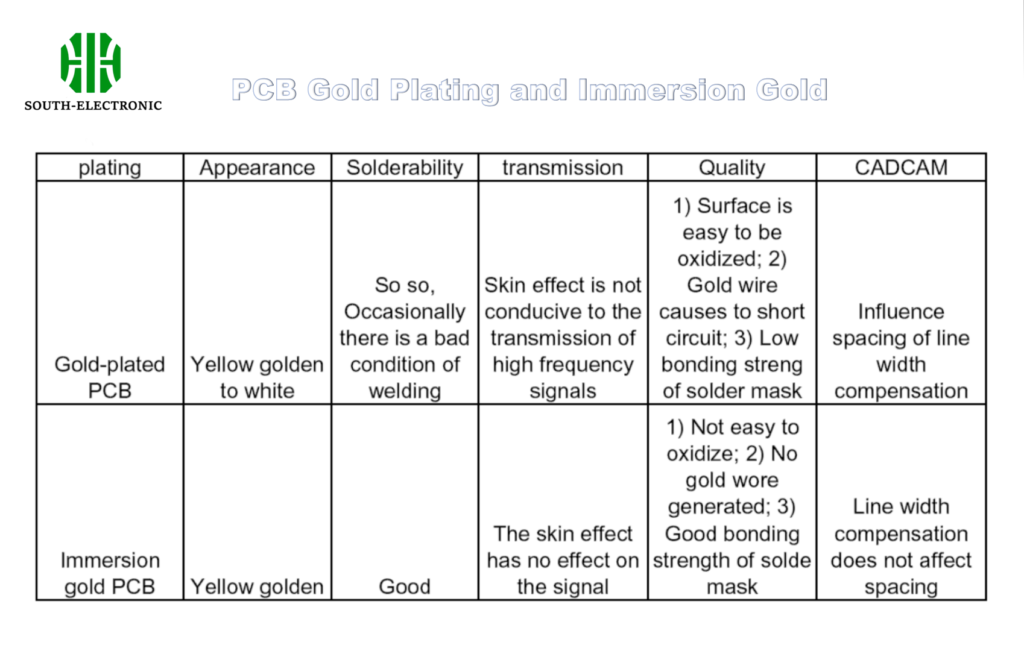

3. Разница в механизме химического никеля-золота (иммерсионное золото) и гальванизированной платы с никелем-золотом (золотое покрытие) показана в следующей таблице:

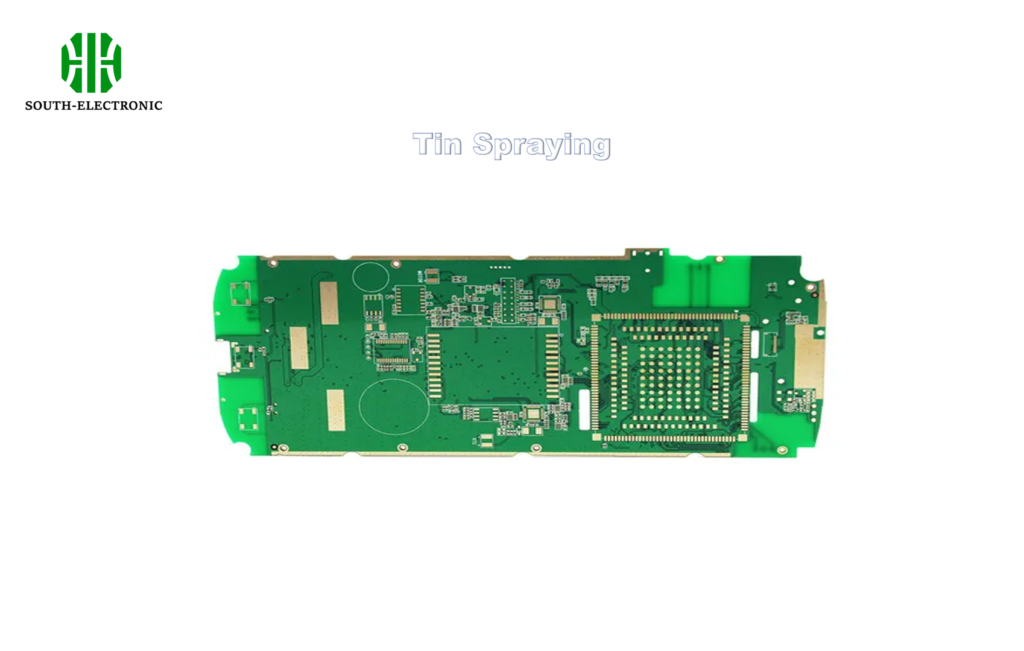

Почему «напыление олова» обычно не используется?

Поскольку интеграция ИС становится все выше и выше, количество выводов ИС также увеличивается. Сложно выровнять тонкие площадки с помощью вертикального процесса напыления олова, что затрудняет монтаж SMT; кроме того, срок хранения платы с напылением олова очень короткий. Позолоченная плата решает эти проблемы:

1. Для процесса поверхностного монтажа, особенно для сверхмалого поверхностного монтажа 0603 и 0402, поскольку плоскостность площадки напрямую связана с качеством процесса печати паяльной пасты, она оказывает решающее влияние на качество последующей пайки оплавлением, поэтому вся плата часто покрывается золотом в процессе высокоплотного и сверхмалого поверхностного монтажа.

2. На этапе пробного производства из-за таких факторов, как закупка компонентов, часто не паяют сразу после прибытия платы, а часто требуется несколько недель или даже месяцев для использования. Срок годности позолоченной платы во много раз больше, чем у свинцово-оловянного сплава, поэтому все с удовольствием ее используют. Кроме того, стоимость позолоченной печатной платы на этапе образца почти такая же, как у платы из свинцово-оловянного сплава.

Но по мере того, как разводка становится все более плотной, ширина линии и интервал между ней достигают 3-4 мил. Таким образом, возникает проблема короткого замыкания золотой проволоки:

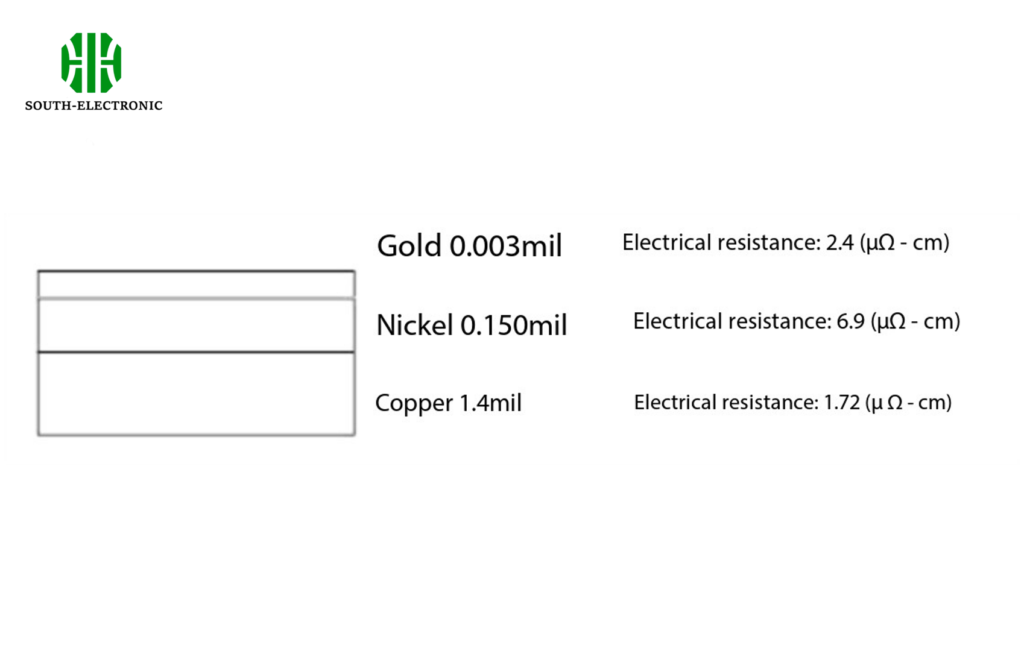

По мере того, как частота сигнала становится все выше и выше, скин-эффект приводит к тому, что сигнал передается в нескольких слоях, что оказывает более очевидное влияние на качество сигнала:

Скин-эффект означает: для высокочастотного переменного тока ток имеет тенденцию течь по поверхности провода.

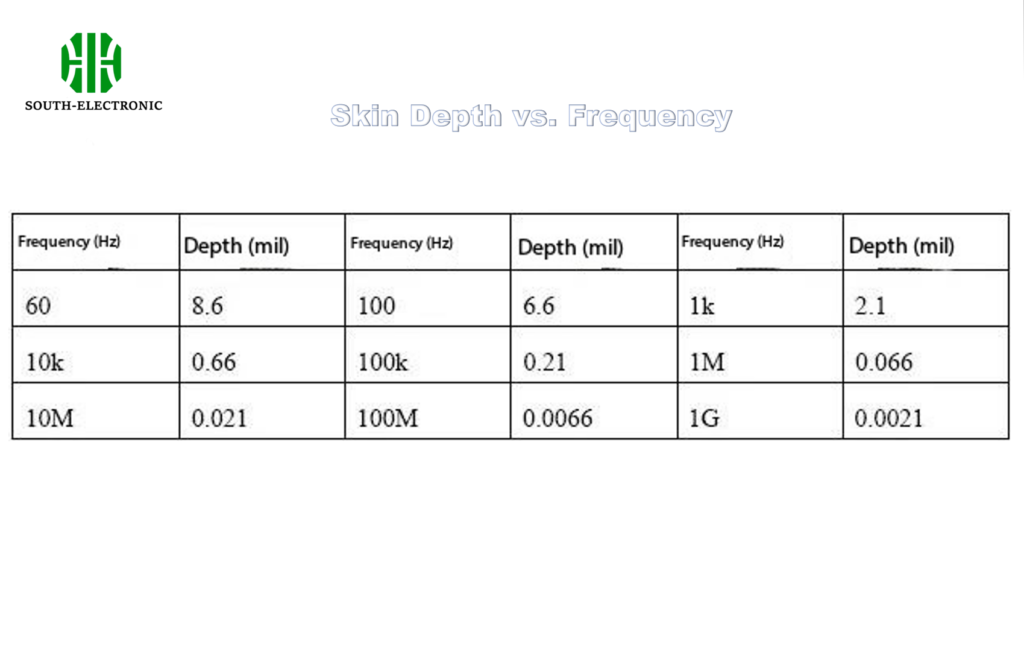

Согласно расчетам, глубина скин-слоя связана с частотой:

Другие недостатки позолоченных плат перечислены в таблице различий между платами с иммерсионным золотым покрытием и позолоченными платами.
