Боретесь с превращением вашей макетной платы в нечто постоянное? Платы Vero[^1] решают "промежуточную" стадию электронных проектов. Этот скромный инструмент соединяет временное тестирование и профессиональное производство ПХ.

Плата Vero (плата с полосками) — это пайная плата для прототипирования[^2] с предварительно просверленными отверстиями и медными полосками[^3]. Она создает полупостоянные цепи для тестирования и производства малыми партиями, предлагая долговечность и экономическую эффективность между макетными платами и заказными ПХ.

Независимо от того, строите ли вы свою первую цепь или масштабируете прототипы, понимание плат Vero открывает путь к более быстрому развитию проектов. Давайте изучим их использование, сравнения и лучшие практики.

Что такое плата Vero и как она работает в прототипировании?

Ненавидите перестраивать цепи после тестирования на макетной плате? Платы Vero превращают беспорядочные гнезда проводов в организованные компоновки. Секрет заключается в их простом.grid дизайне.

Платы Vero имеют параллельные медные полоски, соединяющие столбцы отверстий с шагом 0,1 дюйма. Пользователи создают цепи, паяя компоненты и разрезая определенные полоски, чтобы предотвратить короткие замыкания, обеспечивая настраиваемое, но стабильное строительство прототипа.

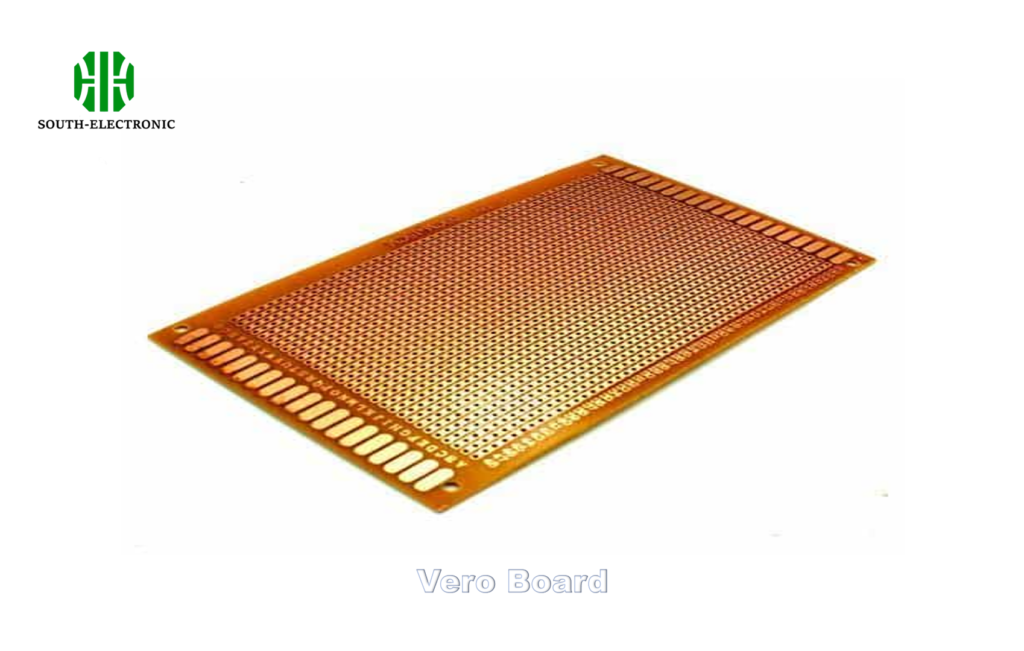

Пайка платы Vero

Три ключевых функциональных элемента

  1. Система медных полосок
    Непрерывные полоски позволяют устанавливать несколько компонентов без проводов.
    Пример: Подключение семи светодиодов к общей полоске заземления

  2. Разрывные соединения
    Используйте сверло или универсальный нож, чтобы изолировать секции цепи.
    Общая ошибка: Разрезание обеих сторон полоски (ослабляет плату)

  3. Установка компонентов
    Следует стандартному шагу 0,1 дюйма, совместимому с большинством компонентов DIP

Функция Макетная плата Плата Vero
Метод соединения Клипсы пружинного типа Паяные соединения
Переиспользуемость Высокая Умеренная
Емкость тока Низкая (часы на 20 МГц)

Плата Vero vs макетная плата vs ПХ: какой вариант следует выбрать для вашего проекта?

Выбор инструментов для прототипирования кажется выбором между скоростью, стоимостью и долговечностью. Каждая платформа служит разным стадиям разработки.

Используйте макетные платы[^4] для начального тестирования, платы Vero для функциональных прототипов, требующих долговечности, и заказные ПХ[^5] для окончательного производства. Платы Vero отлично подходят для проектов, требующих умеренных модификаций и физической прочности.

Сравнительный коллаж

Объяснение факторов принятия решений

1. Стадия проекта

Личная история: я когда-то сжег три микроконтроллера на макетной плате из-за свободных соединений — перешел на платы Vero для проектов с датчиками.

Каковы основные преимущества и ограничения использования плат Vero?

Платы Vero блестят в определенных сценариях, но могут разочаровывать сложные конструкции. Знайте, когда нужно расширить их возможности и когда следует перейти на ПХ.

Преимущества включают низкую стоимость, быстрое сборку и плотность компонентов. Ограничения включают жесткие компоновки, трудоемкие модификации и ограниченную высокочастотную производительность. Лучше всего подходят для аналоговых цепей и цифровых проектов с частотой ниже 20 МГц.

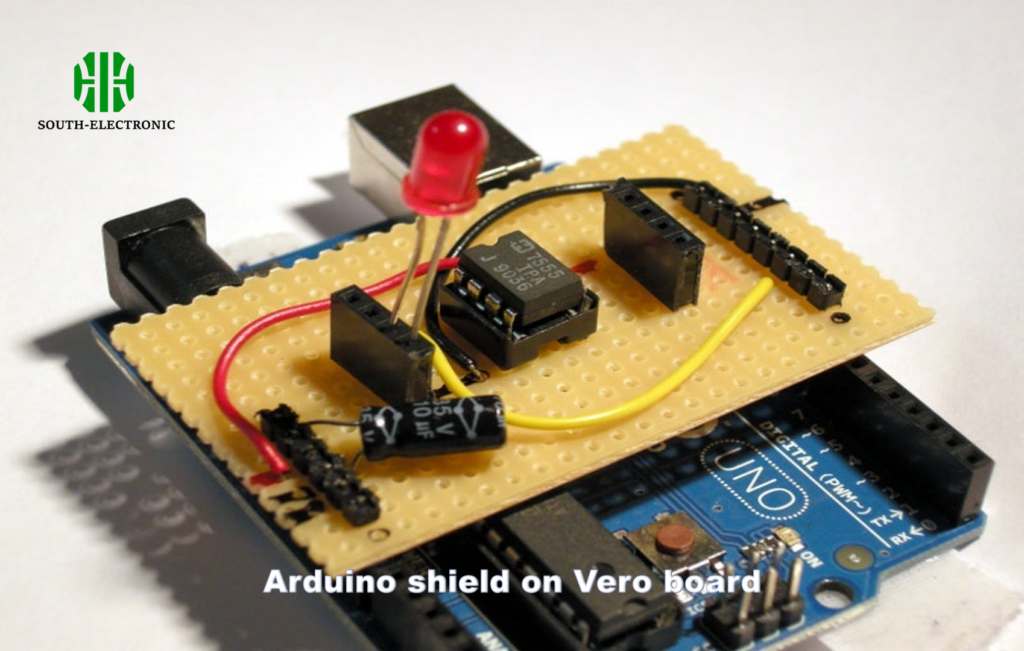

Завершенный проект платы Vero

Учет производительности

Как правильно паять компоненты на плате Vero: пошаговое руководство

Плохая пайка портит даже лучшие конструкции. Следуйте этой проверенной технике для надежных соединений.

**1. Вставьте и согните ножки компонентов под углом 45°, чтобы закрепить детали

  1. Примените железо к подложке + проводу в течение 2 секунд
  2. Подайте пайку в нагретое соединение — не на кончике железа
  3. Осмотрите на наличие вогнутой формы "вулкана" — без комков или пробелов**

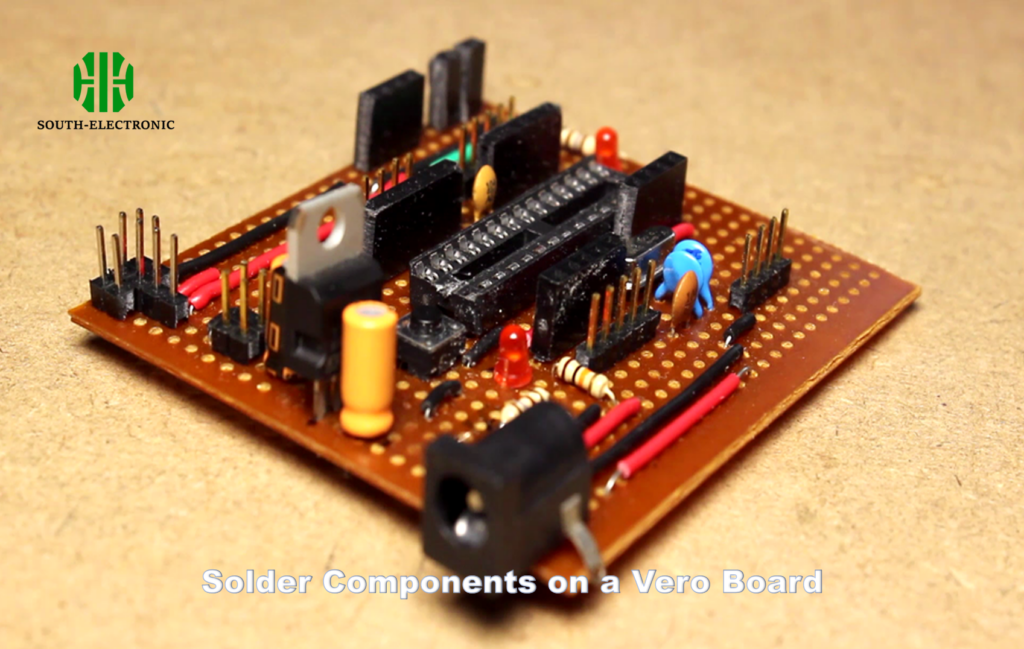

Техника пайки крупным планом

Устранение распространенных проблем

Холодные соединения (тусклые/серые)

Мосты между подложками

Поднятые подложки

Личный хак: цветные маркеры для запланированных разрезов полосок до пайки — избегает путаницы.

Какие общие ошибки конструкции следует避ать при использовании плат Vero?

Даже опытные производители совершают эти ошибки. Изучите опыт других, чтобы не обжечься и не повредить компоненты.

В число основных ошибок входят забытые разрезы полосок, переполненность компонентов и игнорирование распределения питания[^6]. Планирование с использованием бумаги с сеткой и тестирование секций предотвращает большинство проблем.

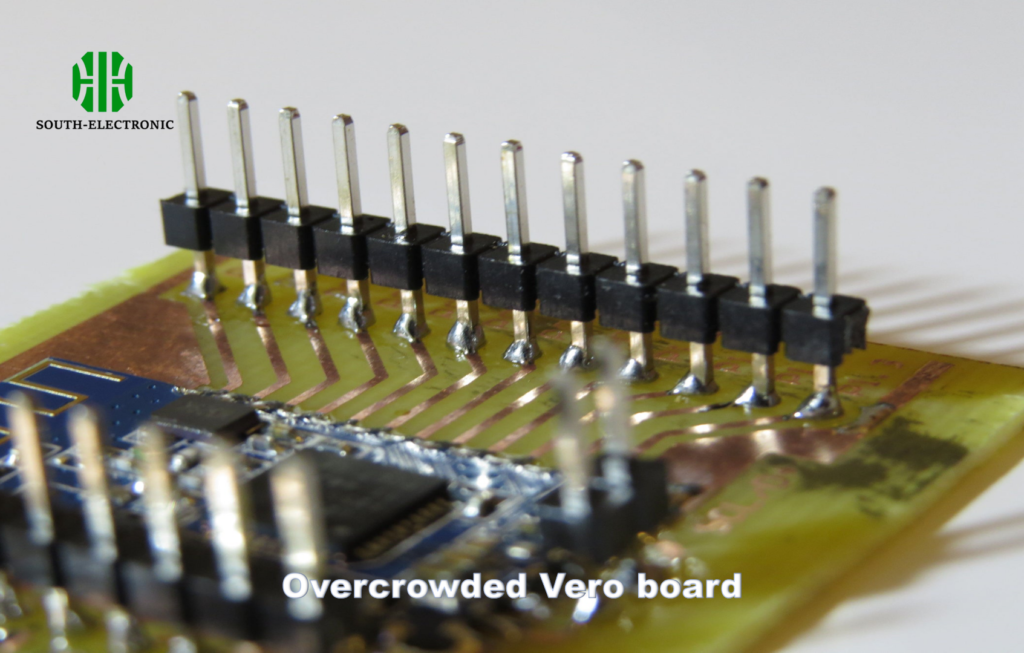

Переполненная плата Vero

Проверочный список для предотвращения

  1. Планирование компоновки

    • Сначала нарисуйте соединения
    • Отметьте необходимые разрезы полосок
  2. Распределение питания

    • Выделите целые полоски для VCC/GND
    • Добавьте конденсаторы фильтрации рядом с ИС
  3. Маршрутизация сигналов

    • Держите высокотоковые пути короткими
    • Избегайте пересечения непорезанных полосок
Ошибка Последствие Решение
Неразрезанные соседние полоски Короткие замыкания Проверьте разрезы с помощью мультиметра
Отсутствие расстояния между компонентами Перенагрев Следуйте рекомендациямdatasheet по расстоянию
Смешанное аналоговое/цифровое Пиковое соединение Разделите полоски питания

Вывод

Платы Vero остаются важными для энтузиастов электроники, ищущих прочные прототипы без затрат на ПХ. Освоение их использования ускоряет развитие проектов и учит основным навыкам проектирования цепей. Планируйте компоновки тщательно, паяйте правильно и знайте, когда следует перейти на заказные платы.


[^1]: Изучите эту ссылку, чтобы глубже понять платы Vero и их значение в прототипировании электроники.
[^2]: Узнайте о паяных платах для прототипирования и о том, как они могут улучшить ваши электронные проекты.
[^3]: Откройте для себя роль медных полосок в плате Vero и то, как они эффективно облегчают соединения цепей.
[^4]: Узнайте о макетных платах и их роли в быстром прототипировании, что делает их идеальными для начинающих и быстрых тестов.
[^5]: Откройте для себя, как заказные ПХ могут оптимизировать ваши конструкции для массового производства, обеспечивая эффективность и надежность.
[^6]: Понимание распределения питания имеет решающее значение для стабильности цепи; этот ресурс поможет вам оптимизировать ваши конструкции.
