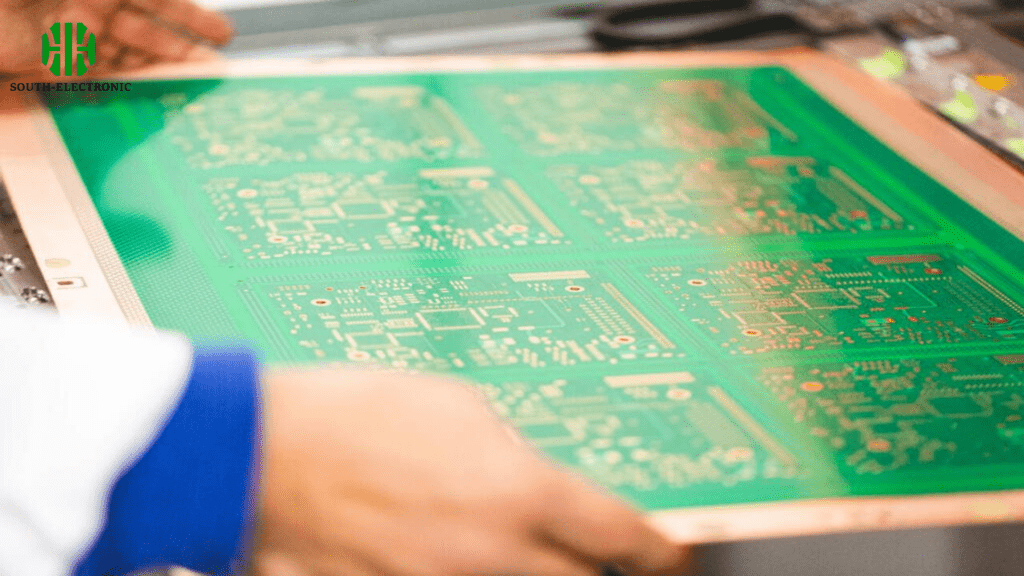

Сталкивались ли вы с непредсказуемыми сбоями в работе схем? Ослабленные медные слои или искажения сигнала — проблема печатных плат. Ламинаты для печатных плат решают эти проблемы, склеивая слои в надёжные блоки.
Ламины для печатных плат сплавляют медь, препрег и материалы сердцевины под воздействием тепла/давления, формируя основу вашей платы. Они обеспечивают механическую поддержку и электроизоляцию. Распространенные типы включают FR-4 для общего применения или специализированные варианты, такие как ПТФЭ, для высокочастотных применений.
Однако одного понимания материалов недостаточно. Успех вашей печатной платы определяется тем, как вы их применяете. Давайте рассмотрим критически важные решения, которые приходится принимать разработчикам.
Когда следует переходить с FR-4 на специализированные ламинаты для печатных плат?
Постоянная потеря сигнала портит платы из FR-4? Деградация под воздействием тепла приводит к нестабильному поведению? Высоконагруженные среды требуют более прочных ламинатов.
Переключайтесь на более прочные ламинаты при работе на частотах ГГц, превышающих полосу пропускания FR-4, при экстремальных температурах выше 130°C или при критических требованиях к целостности сигнала. Специальные ламинаты для печатных плат превосходят FR-4 по характеристикам, но стоят в 5-10 раз дороже.
Баланс факторов производительности
Специальные альтернативы превосходят FR-4 там, где он не справляется, но выбирайте их обдуманно. Я оцениваю три ключевых параметра:
Частотная характеристика
FR-4 испытывает трудности на частотах выше 1 ГГц из-за нестабильности диэлектрических свойств. Для СВЧ/РЧ плат полиимидные ламинаты поддерживают стабильные значения Dk. Материалы Rogers дополнительно минимизируют потери сигнала даже на частоте 40 ГГц.
Термостойкость
При непрерывном циклическом воздействии температур FR-4 трескается при температуре ниже предела Tg 130–140 °C. Полиимид выдерживает температуру выше 220 °C, а ламинаты с керамическим наполнителем выдерживают кратковременные пики до 300 °C. Это предотвращает деформацию в промышленных двигателях.
Соотношение цены и качества
| Материал | Фактор стоимости | Идеальный вариант использования |
|---|---|---|
| FR-4 | 1 шт. | Потребительские устройства 10 ГГц, например, спутниковые передатчики. Его сверхнизкий тангенс угла потерь сохраняет сигналы, которые рассеивает или искажает FR-4, несмотря на 8-12-кратную надбавку к цене.** |
Преимущества ПТФЭ на высоких частотах
Этот фторполимер превосходит альтернативы в областях, критически важных для радиочастот:
Целостность сигнала
Тангенс угла потерь ПТФЭ 0,001–0,005 значительно превосходит 0,02 у FR-4. В сочетании со стабильным Dk (допуск ±0,02) он обеспечивает четкую передачу сигналов миллиметрового диапазона.
Терморегулирование
ПТФЭ эффективно распределяет локальное тепло от усилителей ВЧ. В моих проектах антенн подложки из ПТФЭ стабильно снижали температуру точек перегрева на 8–12 °C по сравнению с керамическими вариантами.
Производственные преимущества
Ламинат ПТФЭ обеспечивает более жёсткие допуски на импеданс (±3%), что крайне важно для чувствительных к импедансу микроволновых фильтров и многослойных СВЧ-плат. Соответствие коэффициентов меди предотвращает расслоение, вызванное температурой.
Недостаток? ПТФЭ плохо поддаётся сверлению, требуя специального инструмента и гальванического покрытия. Оставьте его для случаев, когда требуется документирование гигагерцового диапазона.

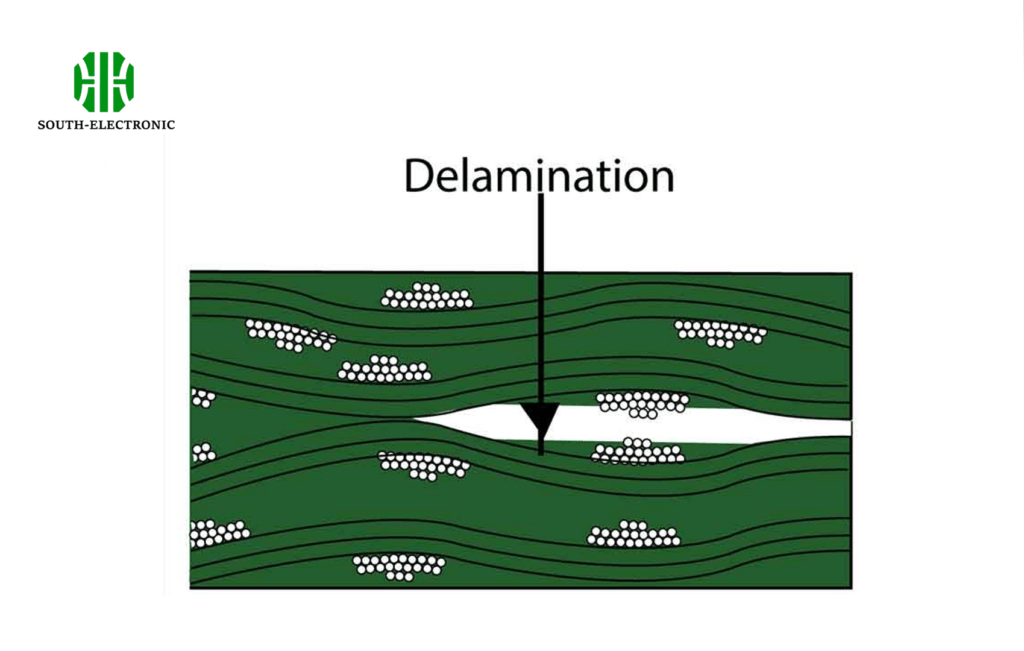

Как предотвратить расслоение печатной платы с помощью материалов и конструкции?
Наблюдали образование пузырьков после оплавления? Расслоение разрушает платы после сборки. Тепло/влага разрушают слабые связи, вызывая необратимое разделение слоёв. Правильный выбор создаёт надёжные соединения.
Предотвращайте расслоение, выбирая материалы с высокой температурой стеклования (>170°C), контролируя влажность (прирост массы <0,2%) и балансируя распределение меди. Также оптимизируйте симметрию стека и адгезионные процессы во время ламинирования.
Стратегия многослойной защиты
Устраните все риски для надежного наложения слоев:
Подготовка материала
Хранение препрега в сухом виде (влажность <5%) предотвращает взрывы паров во время пайки. Я предварительно кондиционирую ламинаты при температуре 130°C в течение 4 часов перед изготовлением. Убедитесь, что значения КТР совпадают между слоями, чтобы избежать трещин от термических напряжений.
Протоколы наложения слоев
| Риск дисбаланса | Решение | Преимущество |
|---|---|---|
| Асимметричная медь | Отклонение толщины +/-5% | Предотвращает коробление из-за неравномерного напряжения |
| Смежные слои препрега | Выдавливание <50% смолы | Исключает образование пустот |
| Температурные скачки | Постепенное нагревание в печи | Снижает скорость термической деформации на 60% |
Контроль процесса
Время выдержки под давлением должно превышать минимальное время отверждения смолы. В ходе моих заводских аудитов увеличение времени выдержки под давлением при 200°C с 90 до 120 минут снизило расслоение на 75%. Сушка после ламинирования стабилизирует межслоевую адгезию.
Заключение
Ламинат печатной платы формирует основу вашей платы. Экономно используйте FR-4, модернизируйте для экстремальных условий, используйте ПТФЭ на частотах ГГц и боритесь с расслоением с помощью комплексных мер предосторожности при проектировании.
