Компактные размеры электронных изделий и более высокая плотность сборки

По сравнению с традиционными вставными компонентами, SMT-компоненты уменьшают объём электронных изделий на 40–60%, а их объём составляет всего около 10% от объёма традиционных корпусных компонентов; SMT-компоненты уменьшают массу электронных изделий на 60–80%, а их вес составляет всего 10% от веса традиционных вставных компонентов. Для повышения плотности сборки SMT-компонентов используется технология монтажа в сквозные отверстия.

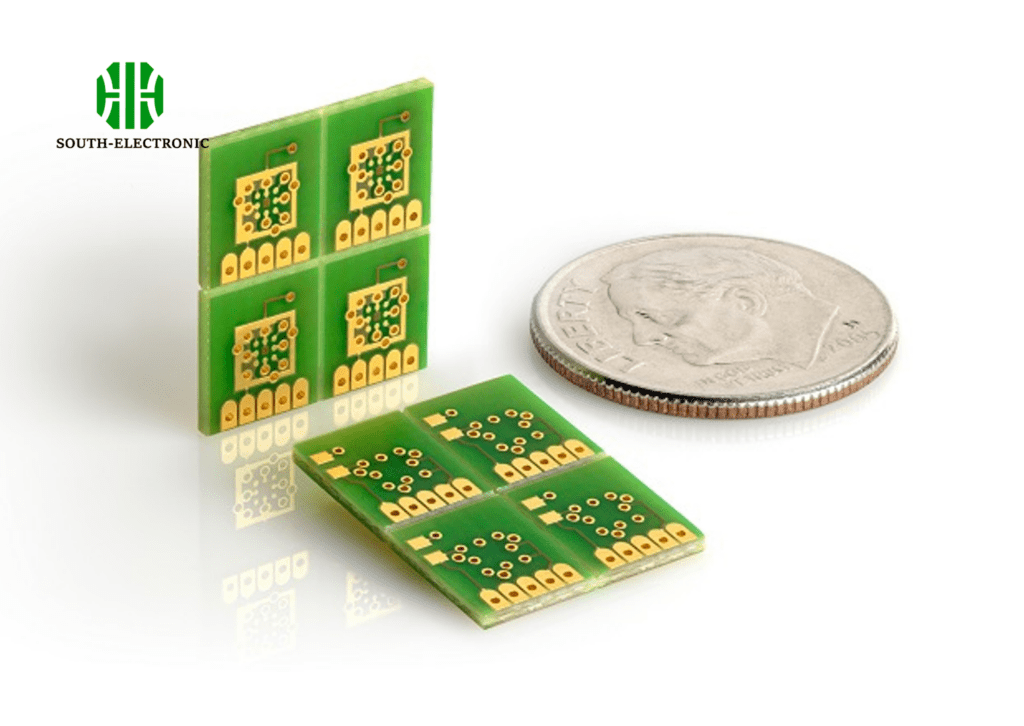

Микросхемные платы

Высокая надёжность и высокая вибростойкость

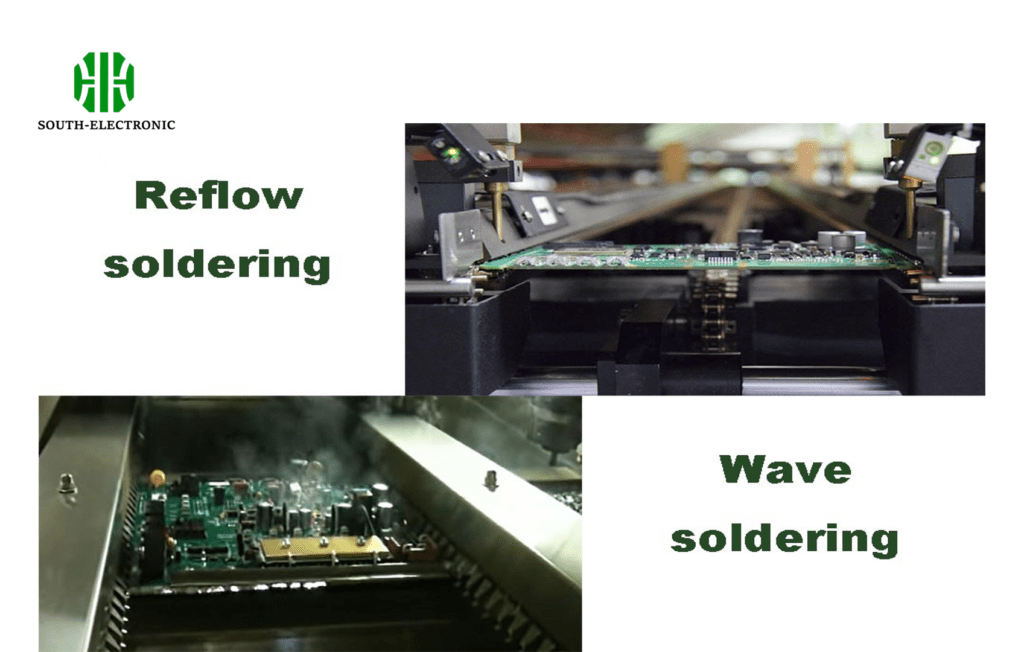

При обработке вставных компонентов SMT используются листовые компоненты, что на порядок меньше, чем при пайке волной припоя в сквозных отверстиях, и позволяет эффективно снизить уровень дефектов паяных соединений электронных изделий или компонентов.

Хорошие высокочастотные характеристики и производительность

При поверхностном монтаже используются листовые компоненты для обеспечения надёжности монтажа, обычно безвыводные или с короткими выводами. Это снижает влияние паразитной индуктивности и паразитной ёмкости, улучшает высокочастотные характеристики схемы и снижает электромагнитные и радиочастотные помехи.

Высокоскоростная трассировка печатных плат

Высокая производительность, автоматизированное производство

Для полной автоматизации монтажа перфорированных печатных плат необходимо увеличить исходную площадь печатной платы на 40%, чтобы обеспечить возможность установки компонентов автоматической головкой. В противном случае зазор будет недостаточным, что может привести к повреждению компонентов. Мелкие компоненты и микросхемы QFP с малым шагом выводов также изготавливаются на автоматических установочных станках, что обеспечивает полную автоматизацию производства.

Снижение производственных затрат

  1. Площадь использования печатных плат сокращается до 1/12 от площади, занимаемой при использовании технологии сквозных отверстий. При использовании CSP площадь монтажа значительно сокращается.
  2. Уменьшается количество отверстий, сверлящихся на печатной плате, и сокращаются затраты на доработку.
  3. Улучшаются частотные характеристики и снижаются затраты на отладку схем.
  4. Чиповые компоненты имеют небольшие размеры и вес, что снижает затраты на упаковку, транспортировку и хранение.
  5. Технология поверхностного монтажа (SMT) позволяет экономить материалы, энергию, оборудование, рабочую силу и время.
