Вы когда-нибудь замечали, как пятна припоя создают хаос на вашей печатной плате? Короткие замыкания и поврежденные компоненты расстраивают каждого инженера. Паяльная маска решает этот кошмар.

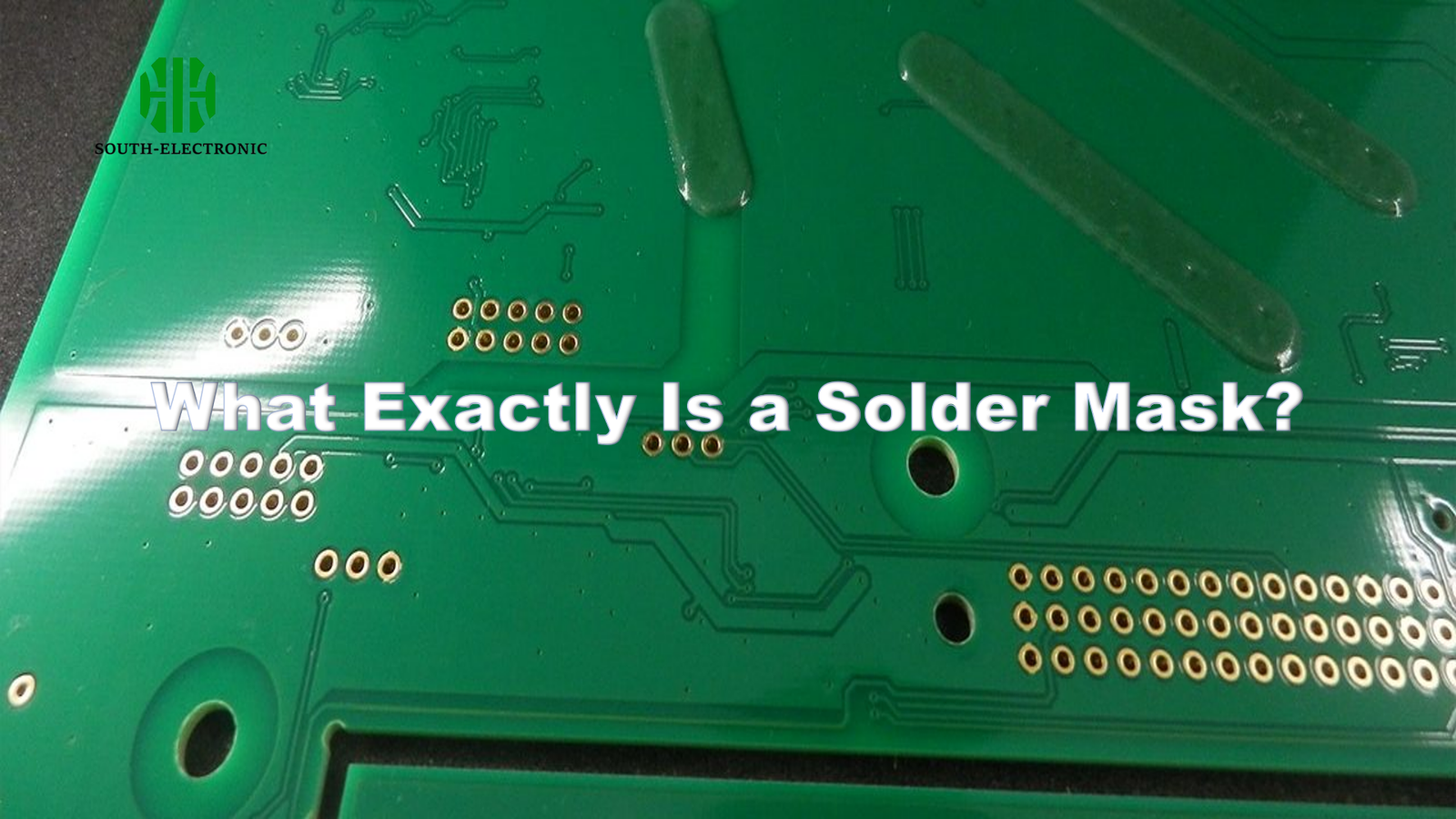

Паяльная маска — это полимерный слой, нанесенный на поверхность печатной платы, который блокирует неконтролируемый поток припоя. Он обнажает только определенные контактные площадки/переходные отверстия через отверстия, предотвращая образование перемычек припоя и повреждение медных дорожек окружающей средой.
Теперь давайте рассмотрим, почему этот тонкий слой важнее, чем вы думаете, и как он превращает простые печатные платы в надежные устройства.
Почему паяльная маска ТАК важна для надежной работы печатной платы?
Представьте себе пайку крошечных компонентов без точности. Перемычки припоя испортят половину ваших плат! Защита не может быть второстепенной.
Паяльная маска предотвращает короткие замыкания, уменьшает коррозию, обеспечивает изоляцию и противостоит химическому/механическому напряжению. Без нее 90% современной электроники преждевременно вышли бы из строя.
Три столпа защиты печатной платы
| Функция | Влияние | Пример отказа |
|---|---|---|
| Электрическая изоляция | Блокирует случайные соединения | Короткие замыкания между соседними дорожками |
| Экологический экран | Предотвращает окисление и загрязнение | Корродированные медные дорожки вызывают потерю сигнала |
| Контроль пайки | Удерживает припой на контактных площадках | Шарики припоя создают ложные соединения |
Материал паяльной маски создает микроскопические барьеры между проводящими элементами. Эпоксидная смола образует диэлектрический экран от влаги, пыли и едких элементов. Термостойкость тоже имеет значение — качественные маски выдерживают температуру оплавления без трещин. Одна из моих прототипных плат закоротилась из-за того, что низкосортный материал расплавился во время сборки. Помимо электробезопасности, цвет паяльной маски (обычно зеленый) улучшает видимость компонентов во время ручного осмотра. Надежность падает на 30% на платах без этого слоя — это не украшение!
Как наносится паяльная маска?
Вы когда-нибудь вручную расписывали паяльную маску для печатной платы? Промышленное применение требует хирургической точности, чтобы избежать дорогостоящих дефектов.
Нанесение паяльной маски включает очистку покрытия, нанесение эпоксидной смолы, воздействие УФ-излучения, проявление и отверждение. Жидкая фотоизображенная (LPI) эпоксидная смола распыляется или трафаретируется, затвердевает под действием УФ-излучения, неэкспонированные области химически смываются.
Критические этапы нанесения
| Шаг | Назначение | Распространенные ошибки |
|---|---|---|
| Подготовка поверхности | Очистка медных поверхностей | Остаточные оксиды вызывают плохую адгезию |
| Покрытие | Нанесение жидкого припоя | Неравномерная толщина создает слабые места |
| УФ-облучение | Затвердение замаскированных областей | Недостаточное экспонирование оставляет остатки |
| Проявление | Удаление незатвердевшей смолы | Избыточное травление повреждает отверстия |
Стадия нанесения покрытия определяет все. Распыление подходит для сложных плат, в то время как трафаретная печать быстрее для простых макетов. Для обработки УФ-паяльных масок фотошаблон блокирует свет над отверстиями, затвердевая области изоляции, сохраняя при этом контактные площадки готовыми к экспонированию. При проявлении неправильные концентрации химикатов могут разъедать защищенные зоны. В одной из протестированных нами партий зазоры между контактными площадками были на 0,1 мм меньше из-за чрезмерного проявления. Отверждение обеспечивает окончательную твердость — неполное отверждение оставляет липкие поверхности, притягивающие пыль. Новые методы, такие как электростатическое покрытие, сокращают отходы материала.
Какие типы паяльных масок существуют и какая лучше всего подходит для вашего проекта?
Выбор паяльной маски похож на выбор брони — неправильный материал означает поражение на поле боя. Компромиссы таятся повсюду.
Основными материалами для паяльной маски являются жидкие фотоизображения (LPI) на основе эпоксидной смолы, чернила на основе растворителя и сухие пленки. LPI доминирует в производстве для баланса стоимость/разрешение, в то время как маски с УФ-отверждением ускоряют прототипирование.
Матрица решений
| Тип | Разрешение | Стоимость | Лучший вариант использования |
|---|---|---|---|
| LPI на основе эпоксидной смолы | Отлично | $$ | Сложная бытовая электроника, мелкошаговые компоненты |
| УФ-отверждаемые | Хорошо | $$$ | Быстрые прототипы, требующие 2-часового цикла |
| Сухая пленка | Очень высокая | $$$$ | Платы HDI с отверстиями <50 мкм |
| Акрил/полиимид | Умеренная | $ | Ограниченная термогибкость печатных плат |
LPI на основе эпоксидной смолы обеспечивает превосходную химическую стойкость и адгезию — именно поэтому 80% ваших устройств используют его. Варианты УФ-паяльных масок затвердевают за считанные минуты, но часто не обладают механической прочностью LPI. Для моих печатных плат для дронов УФ работал до тех пор, пока вибрационные испытания не вызвали отслоение. Сухие пленки подходят для сверхтонких деталей, но требуют идеальной плоскостности поверхности. Аэрокосмические проекты выигрывают от экстремальной термостойкости полиимида, несмотря на более высокую стоимость.Сопоставьте свой выбор с этими факторами: объем производства, плотность элементов, тепловые потребности и бюджет.
Заключение
Паяльная маска остается невоспетым героем печатных плат. Ее функции — предотвращение коротких замыканий, контроль пайки и защита окружающей среды — обеспечивают надежную современную электронику. Выбирайте мудро для каждого проекта.
