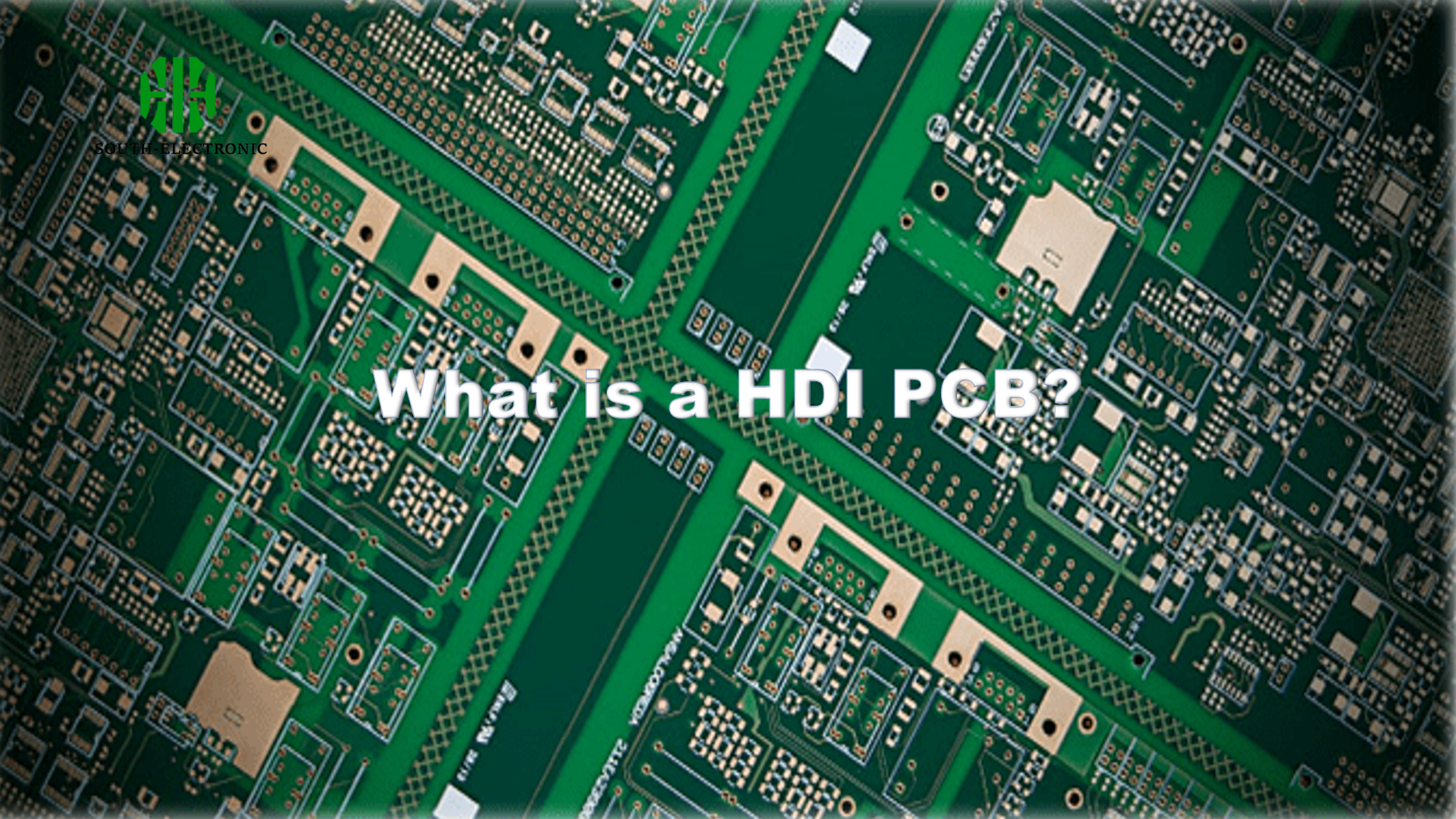

Нужна более изящная электроника, но ограничено пространство? Стандартные печатные платы вызывают разочарование из-за громоздкости. Печатная плата с высокой плотностью соединений (HDI) сокращает размер, одновременно увеличивая мощность.

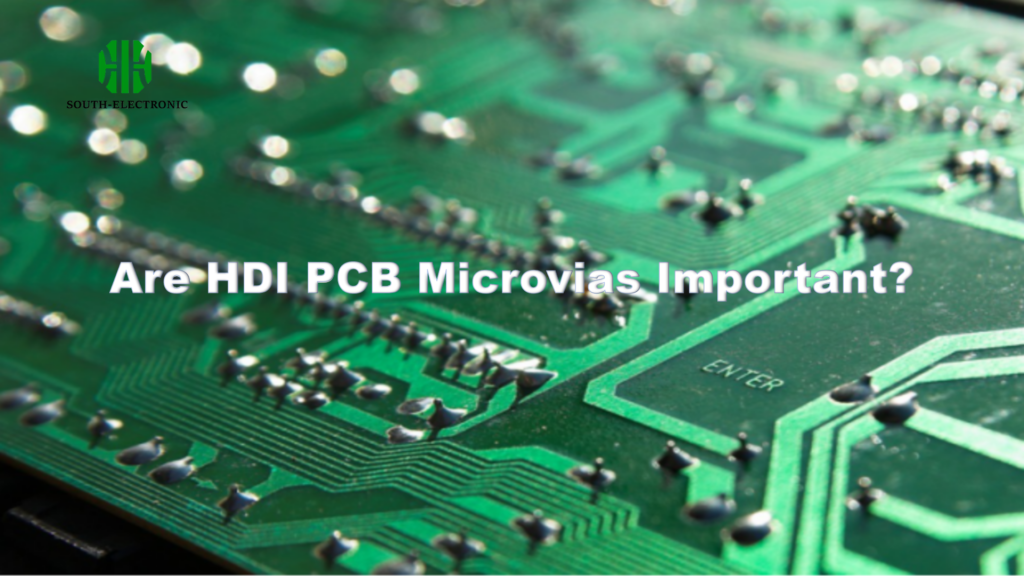

Печатные платы HDI используют микропереходы и глухие/скрытые переходы для размещения более плотных дорожек на более тонких платах. Это позволяет создавать более легкие и быстрые схемы, идеально подходящие для смартфонов и серверов, где больше всего важны пространство и производительность.

Понимание технологии HDI помогает проектировать более совершенную электронику. Давайте рассмотрим ее основные компоненты и преимущества.

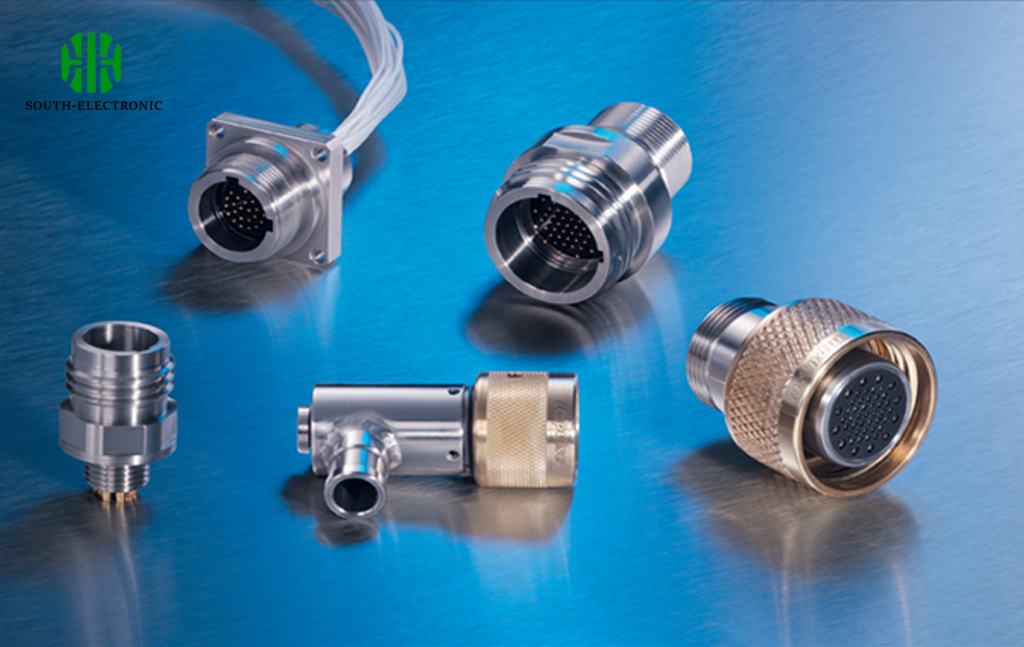

Что такое разъем высокой плотности?

Боретесь с запутанной проводкой в ​​тесных устройствах? Ослабленные соединения приводят к сбоям в работе систем. Разъемы высокой плотности создают хаос.

Эти компактные интерфейсы вмещают больше контактов на квадратный дюйм, чем стандартные разъемы. Они поддерживают надежный поток сигнала в ограниченном пространстве, например, в медицинских имплантатах или контроллерах дронов.

Основные преимущества и конструктивные особенности

Три аспекта определяют эти компактные разъемы. Каждый из них решает проблемы подключения в миниатюрной электронике.

Плотность контактов
Современные разъемы втиснуты в 2-3 раза больше контактов на равные площади. Гибкие кабели для смартфонов содержат более 100 контактов шириной 5 мм, в отличие от традиционных ленточных кабелей. Повышенная плотность решает проблемы ограничений физического пространства.

Решения для обеспечения целостности сигнала

Задача Решение
Перекрестные помехи Экранирование между штырьками
Несоответствие импеданса Контролируемые диэлектрические материалы
Потеря сигнала Позолоченные контакты

Инновации в области долговечности
Повторное подключение изнашивает контакты. Высокоплотные версии используют пружины из бериллиевой меди и усиленные корпуса. Тестирование показывает более 50 000 вставок без сбоев в американском военном снаряжении. Их надежность оправдывает надбавку к стоимости для критически важных приложений.

В чем разница между высокоплотными и низкоплотными лайнерами?

Проектируете печатные платы, но не уверены в выборе материала? Неправильная толщина сердечника убивает качество сигнала. Плотность влияет как на структуру, так и на функциональность.

Низкоплотные лайнеры в первую очередь экономят средства за счет стандартной толщины, часто 50+ микрометровых дорожек. Высокоплотные используют более тонкие материалы, такие как 20-микронные ламинаты для плотной компоновки.

Различия в материалах и производительности

Эти критические различия определяют основные возможности для различных приложений:

Контрастность конструкции

Высокоплотные платы требуют специального соединения. Производители используют низкопрофильную медь и модифицированные смолы. Это контролирует утечку сигнала. Стандартные платы используют обычные материалы FR4. Им не хватает такой точности.

Факторы функциональности

Тонкие подложки позволяют укладывать микропереходы. Я стал свидетелем этого во время экскурсии по заводу — четыре микроперехода уложены друг на друга толщиной 0,8 мм для носителя ЦП. Слоям с низкой плотностью требуется вдвое больше места для сквозных переходов.

Соображения по применению

Тип устройства Рекомендуемая плотность Почему
Светодиодная лента Низкая плотность Простые схемы / фокус на стоимости
Сетевой коммутатор Высокая плотность Требования к скорости сигнала
Детская игрушка Низкая плотность Только долговечность
Медицинский эндоскоп Высокая плотность Миниатюризация обязательна

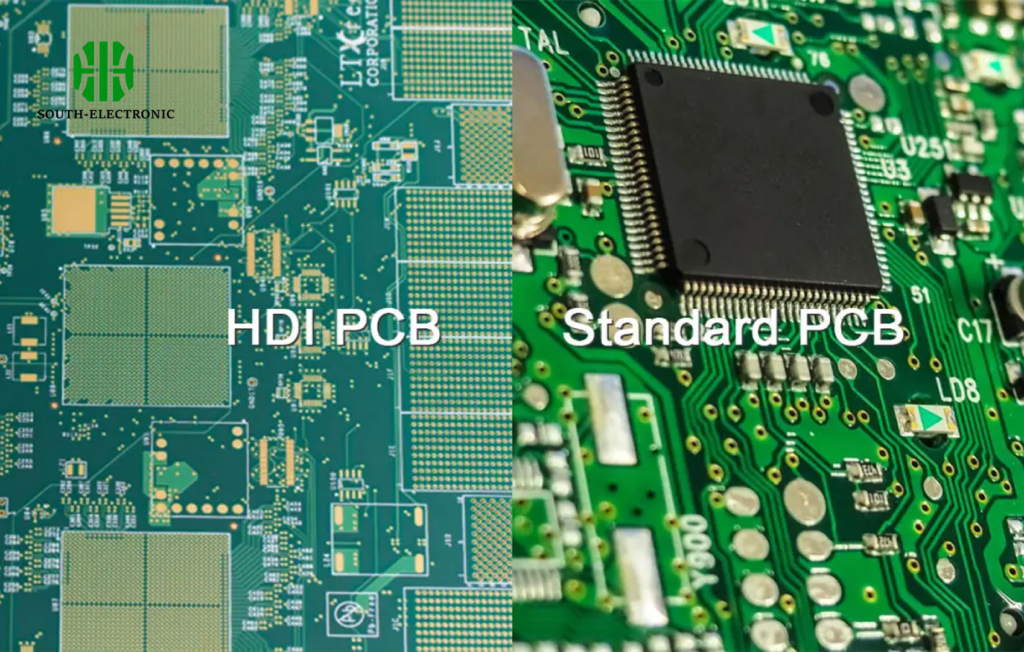

Почему стоит выбрать HDI вместо традиционных печатных плат?

Разочарованы громоздкими гаджетами, которые снижают производительность? Устаревшие платы ограничивают инновации. HDI разрушает барьеры.

Эти усовершенствованные схемы сокращают пути прохождения сигнала на 40–60 % по сравнению с обычными печатными платами. Это означает более быструю обработку с меньшим тепловыделением, что жизненно важно для базовых станций 5G и гарнитур виртуальной реальности.

Технические преимущества по категориям

Три веские причины делают обновление стоящим:

Миниатюризация выигрывает

Материнские платы телефонов уменьшились на 75% после внедрения HDI. Микропереходы устраняют ограничения сквозных отверстий. Глухие переходы соединяют слои без сверления всей платы. Это добавляет «невидимое» пространство для маршрутизации.

Улучшения скорости

Укороченные пути прохождения сигнала сокращают задержку. Передача данных увеличивается на 60% по сравнению с традиционными схемами в серверных тестах. Меньшее расстояние минимизирует искажение сигнала. Это напрямую увеличивает вычислительную мощность.

Повышение надежности

Режим отказа Решение HDI
Трещины от термического напряжения Последовательный процесс ламинирования
Поглощение влаги Усовершенствованные составы смол
Трещины от вибрации Конструкция с микропроходным поглощением ударов

Более плотное размещение компонентов улучшает структурную целостность. Меньше паяных соединений означает меньше точек отказа. Это снижает затраты на гарантию в долгосрочной перспективе.

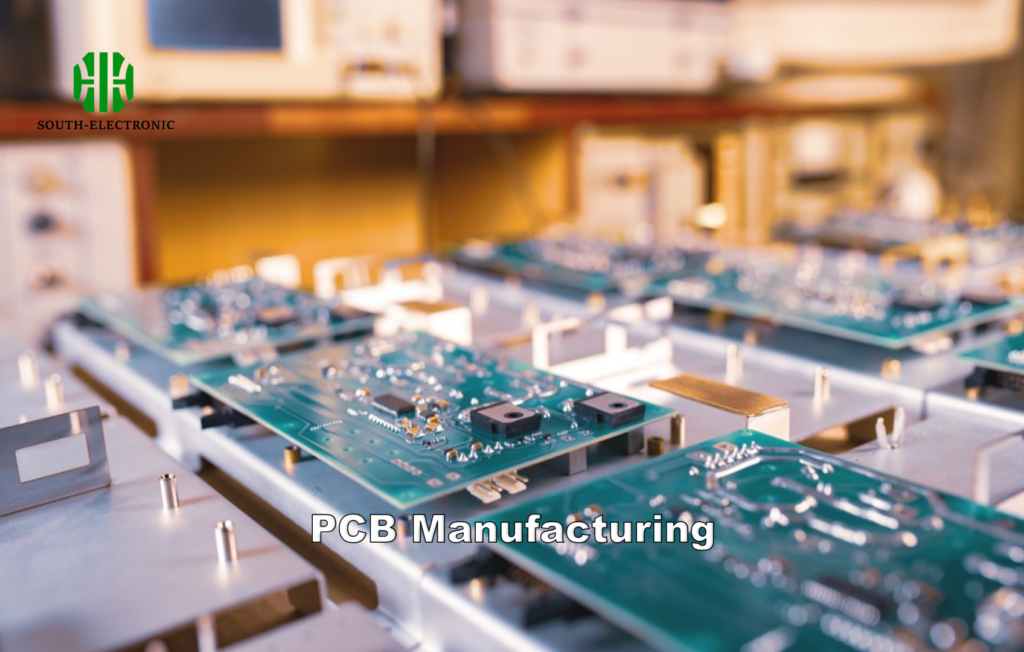

Как выбрать правильного поставщика HDI?

Перегружены обещаниями производителя? Плохие партнеры вызывают производственные катастрофы. Умная проверка предотвращает головную боль.

Выбирайте фабрики с проверенной возможностью микропереходов и сертификацией HDI. Посетите их чистые помещения — посмотрите на точность лазерного сверления своими глазами.

Критические критерии выбора Прорыв

Пять ключевых факторов определяют надежных партнеров. Отсутствие одного из них грозит провалом проекта:

Проверка технической экспертизы

Запросите образцы портфолио и отчеты TDR. Хорошие поставщики охотно делятся ими. Я отклонил трех поставщиков, чьи микропереходы не прошли испытания импеданса. Лучшие исполнители достигают 98%+ производительности.

Строгость в отношении источников материалов

Обеспечение прослеживаемости высокочастотных ламинатов от DuPont или Isola. Неофициальный импорт приводит к расслоению. Проверка однородности медной фольги с помощью отчетов лаборатории SEM.

Баланс стоимости и качества

Уровень бюджета Уровень поставщика Идеально для
Премиум Уровень 1 ($) Медицина/военные
Сбалансированный Уровень 2 ($$) Промышленные/автомобильные датчики
Ориентированный на стоимость Уровень 3 ($$$) Потребительская электроника

Протоколы связи

Подтверждение круглосуточной инженерной поддержки. Перекрытие часовых поясов имеет значение. Задержка ответов одного поставщика убила мои сроки создания прототипа.

Тестирование прозрачности

Требуйте IST и отчеты о термоциклировании. Избегайте тех, кто предлагает только визуальный осмотр. Расширенное тестирование надежности отличает лидеров.

Заключение

Печатные платы HDI обеспечивают компактную высокопроизводительную электронику с использованием микропереходов и плотной компоновки. Выбор квалифицированных производителей гарантирует успех с этой передовой технологией.
