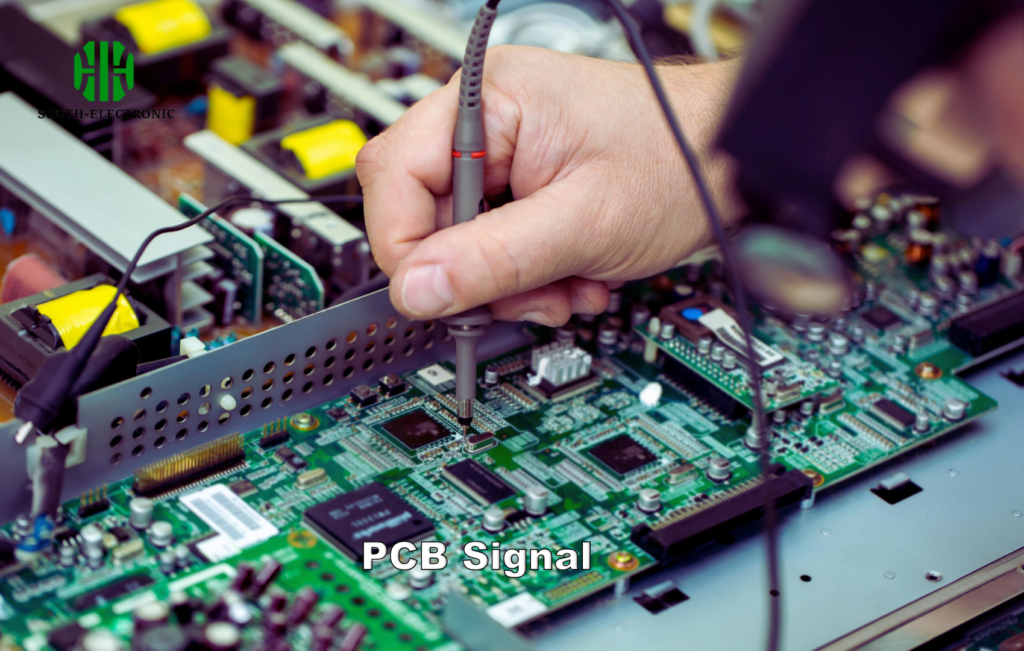

Вы когда-нибудь сталкивались с потерей сигнала в высокочастотных цепях? Печатные платы Taconic решают эту проблему с помощью специализированных материалов, которые превосходят стандартные платы в радиочастотных приложениях.

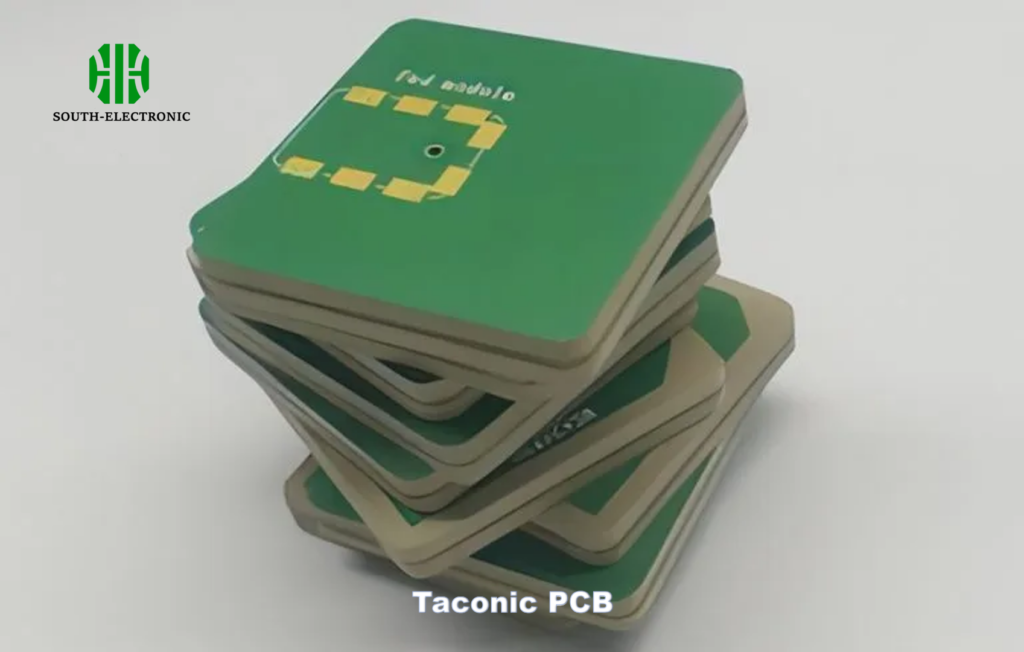

Печатные платы Taconic используют фторопласт с керамическим наполнителем и армированные стеклом подложки, оптимизированные для высокочастотных сигналов. Эти материалы обеспечивают стабильные диэлектрические постоянные[^1] и низкие потери сигнала[^2], что делает их незаменимыми для систем 5G и аэрокосмических радаров.
Но что именно выделяет печатные платы Taconic? Давайте разберем их уникальные особенности и области применения.
Чем платы Taconic отличаются от стандартных плат FR4?
Платы FR4 выходят из строя в высокочастотных средах. Материалы Taconic решают эту проблему с помощью специально разработанных диэлектрических свойств, идеально подходящих для стабильности радиочастот.
Платы Taconic используют подложки на основе ПТФЭ со стабильной диэлектрической проницаемостью (изменение ±0,04), в отличие от нестабильной производительности FR4. Это обеспечивает точный контроль импеданса для высокоскоростных сигналов.
Объяснение основных отличий
Платы Taconic созданы для производительности, в которой платы FR4 не справляются:
| Feature | FR4 | Taconic |
|---|---|---|
| Диэлектрическая проницаемость | 4,3–4,8 (переменная) | 2,2–10,2 (контролируемая) |
| Тангенс угла потерь | 0,02 при 1 ГГц | 0,0009–0,002 при 10 ГГц |
| Термостойкость | Деформируется при температуре выше 130 °C | Стабилен до 280 °C |
| Приложения | Бытовая электроника | Радары, спутниковые системы |
Например, сигнал 10 ГГц теряет на 30 % меньше мощности на Taconic RF-35, чем FR4. Это критически важно для фазированных антенных решеток, где целостность сигнала определяет производительность.
Почему инженеры по радиочастотам предпочитают материалы для печатных плат Taconic?
Приложения по радиочастотам требуют совершенства. Подложки Taconic обеспечивают практически нулевое искажение сигнала для критически важных систем.
Материалы Taconic минимизируют вносимые потери (<0,2 дБ/дюйм при 40 ГГц) и поддерживают стабильный импеданс при перепадах температуры, чего не могут обеспечить материалы FR4 и Rogers.
Драйверы производительности в разработке ВЧ
Три фактора делают Taconic золотым стандартом:
1. Низкая дисперсия[^3]
Смесь ПТФЭ и керамики Taconic минимизирует частотно-зависимые изменения диэлектрических свойств. 6-слойная плата Taconic для базовой станции 5G 28 ГГц показала отклонение фазы <2% за 24 часа.
2. Управление температурой[^4]
Благодаря коэффициенту теплового расширения (CTE), соответствующему меди (17 ppm/°C), Taconic предотвращает расслоение при испытаниях на термоциклирование (от -55°C до +125°C).
3. Технологичность
Несмотря на жесткость, ламинаты Taconic лучше подходят для стандартных процессов печатных плат, чем чистый ПТФЭ. Гибридные материалы, такие как TLX-8, позволяют создавать сложные многослойные конструкции.
Какой сорт материала Taconic выбрать?
Выбор неправильного сорта Taconic приводит к потере бюджета. Подберите свойства материала в соответствии с вашими частотными и тепловыми потребностями.
Используйте RF-35 для потребительских устройств <6 ГГц, TLX-8 для радаров 6–30 ГГц и TLY-5 для чувствительных к стоимости прототипов mmWave, которым требуется тангенс угла потерь <0,0015.
Критерии выбора материала
| Класс | Dk (@10 ГГц) | Тангенс угла потерь | Лучший для | Стоимость |
|---|---|---|---|---|
| RF-35 | 3,5 | 0,0020 | Базовые станции, автомобильные | $$ |
| TLX-8 | 2,55 | 0,0014 | Авиационный радар | $$$$ |
| TLY-5 | 2,17 | 0,0009 | 60 ГГц WiGig | $$$ |
Однажды я использовал TLY-5 для модуля спутниковой связи. Его сверхнизкий тангенс угла потерь снизил уровень шума на 18% по сравнению с альтернативами.
Как работает терморегулирование в печатных платах Taconic?
Перегрев убивает производительность радиочастот. Тепловая конструкция Taconic сохраняет схемы холодными при экстремальных нагрузках.
Ламинаты Taconic распределяют тепло в 3 раза быстрее, чем FR4, через керамические наполнители. В сочетании с конструкциями с металлической подложкой они поддерживают стабильные значения Dk даже при температуре 100 °C+.
Стратегии рассеивания тепла
- Смешивание материалов
Керамические частицы в Taconic TF-290 (20% оксида алюминия) улучшают теплопроводность до 0,71 Вт/мК[^5] по сравнению с 0,3 Вт/мК у FR4.
- Укладка слоев
Встроенные медные монеты в Taconic RF-45A отводят тепло от усилителей мощности:
| Слой | Материал | Толщина |
|---|---|---|
| Верх | Медь (2 унции) | 70 мкм |
| Сердечник | RF-45A | 0,5 мм |
| Основание | Алюминий | 3 мм |
- Герметичная упаковка
Вакуумные модули Taconic для космических применений исключают конвективные потери тепла.
Какие производственные проблемы существуют с подложками Taconic?
Преимущества Taconic сопровождаются трудностями изготовления. Пропустите эти этапы, и вы отбракуете целые партии.
Для сверления Taconic требуются твердосплавные сверла (не стандартная сталь), а ламинирование требует строгого контроля температуры (±2°C) для предотвращения деградации ПТФЭ.
Производственные подводные камни и решения
| Задача | Риск | Исправление |
|---|---|---|
| Мягкость материала | Отклонение сверла/микроцарапины | Используйте угол входа сверла 15° |
| Проскальзывание ПТФЭ | Несовпадение слоев | Предварительное связывание плазменной обработкой |
| Адгезия меди | Следы отслоения | Лазерная абляция + химическое придание шероховатости |
| Заполнение переходных отверстий | Воздушные карманы в переходных отверстиях с высоким аспектом | Заполнение токопроводящей эпоксидной смолой + вакуумная поддержка |
Однажды клиент потерял 200 плат из-за проскальзывания необработанного ПТФЭ. После перехода на плазменную очистку выход годного увеличился до 98%.
Заключение
Печатные платы Taconic обеспечивают непревзойденную производительность в области радиочастот благодаря смесям керамики и ПТФЭ. Выбирайте марки с умом, осваивайте тепловые конструкции и адаптируйте методы производства, чтобы полностью раскрыть их потенциал в высокочастотных системах.
