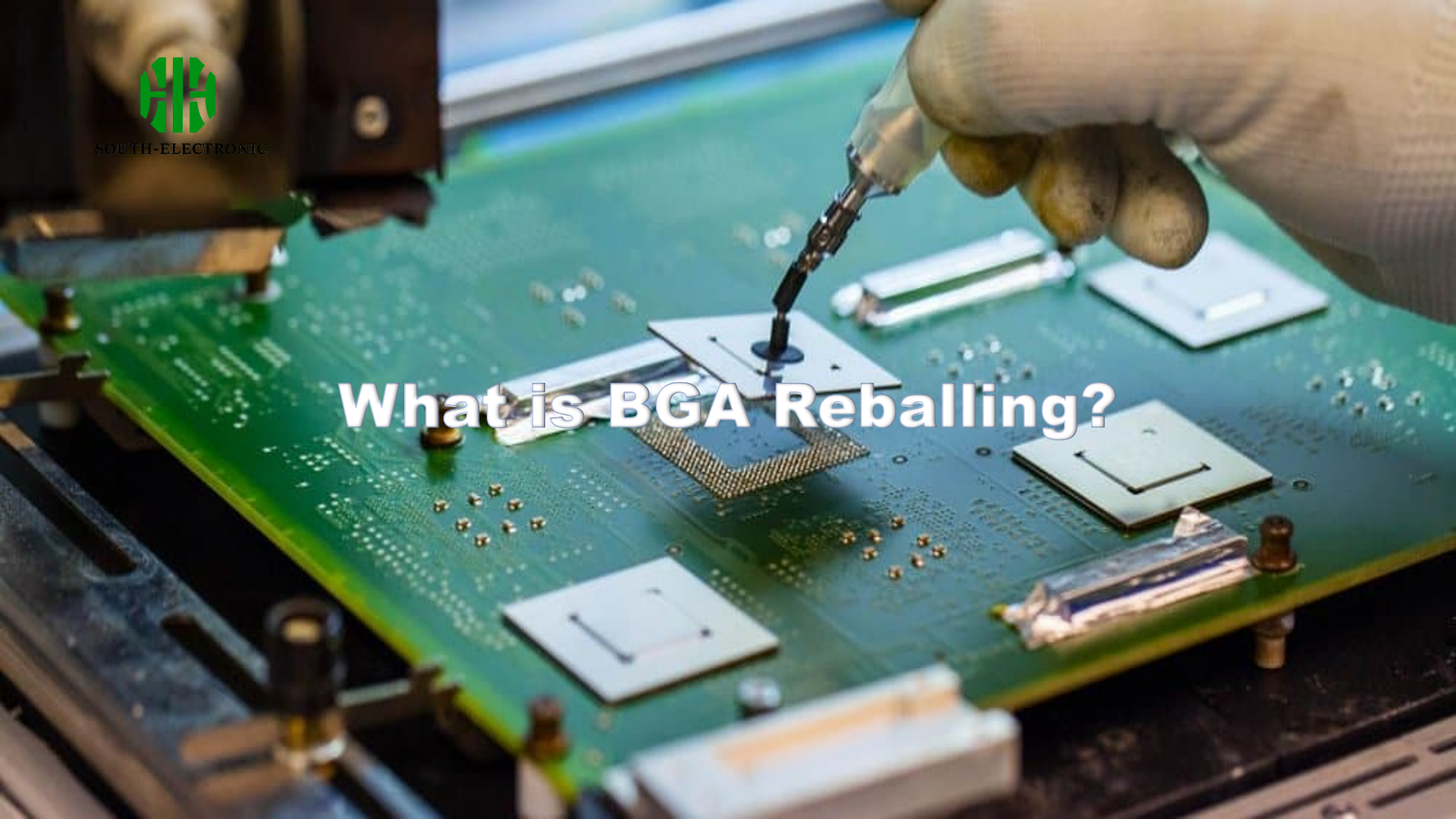

Ваш ноутбук зависает во время выполнения задачи. Ваша игровая консоль перегревается. Виновник? Неисправные паяные соединения в чипах Ball Grid Array (BGA). Реболлинг BGA вдыхает новую жизнь в электронику, заменяя изношенные соединения.

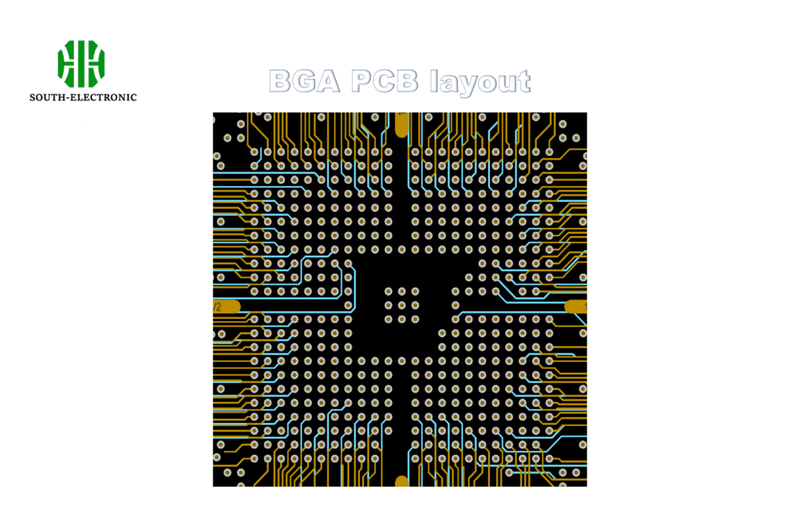

Реболлинг BGA[^1] заменяет поврежденные шарики припоя под сеткой чипа, восстанавливая электрические соединения в таких устройствах, как ноутбуки и консоли. Он решает проблемы, вызванные нагревом, физическим напряжением или производственными дефектами.
Ремонт BGA может показаться сложным, но понимание процесса поможет вам принимать обоснованные решения. Давайте разберемся, почему, как и когда этот метод ремонта работает, и стоит ли он усилий.
Почему BGA требует реболлинга? Распространенные причины и симптомы
Мерцающий экран или внезапное выключение — не всегда смертный приговор. Эти сбои часто связаны с трещинами шариков припоя[^2] в BGA.
Реболлинг BGA устраняет трещины или отслоение шариков припоя, вызванные перегревом, физическим воздействием или некачественным производством. Симптомы включают случайные перезагрузки, графические ошибки и неотзывчивые устройства.
Что разрушает паяные соединения?
Три фактора ослабляют шарики припоя BGA со временем:
| Причина | Влияние на шарики припоя | Распространенные симптомы |
|---|---|---|
| Тепловые циклы | Трещины расширения/сжатия | Сбои при интенсивном использовании |
| Механическое напряжение | Физическое отсоединение | Периодическое отключение питания |
| Производственные дефекты | Слабые связи из-за плохой пайки | Ранний отказ устройства |
Тепло — главный враг. Такие устройства, как игровые консоли или высокопроизводительные ноутбуки, выдерживают постоянные перепады температур, нагружая припой до тех пор, пока соединения не разорвутся. Физические падения или изгибы усугубляют повреждения. Производственные дефекты, такие как неравномерное нанесение припоя, также создают слабые места.
Как работает реболлинг BGA? Пошаговое объяснение процесса
Представьте себе восстановление моста, по одному крошечному столбику за раз. Реболлинг BGA следует тщательной последовательности, чтобы не разрушить чип.
Реболлинг включает удаление чипа, очистку старого припоя, присоединение новых шариков и повторную пайку. Точные инструменты, такие как термофены и трафареты, обеспечивают выравнивание и контроль нагрева.
4 этапа реболлинга
- Удаление чипа
Станция с горячим воздухом нагревает плату, чтобы расплавить существующий припой. Пинцет поднимает чип, не повреждая штырьки.
- Очистка
Остатки припоя соскребаются, а контактные площадки чипа полируются. Любой оставшийся мусор приводит к слабым связям.
- Размещение шариков
Трафарет из нержавеющей стали выравнивает новые шарики припоя (обычно без свинца) на чипе. Флюс удерживает их на месте.
- Повторное присоединение
Чип выравнивается на плате и нагревается до тех пор, пока шарики припоя не сплавятся с контактными площадками печатной платы.
Ошибки здесь, такие как перегрев или несовпадение, могут сжечь чип. Опытные специалисты используют микроскопы и терморегулируемые паяльники, чтобы минимизировать риски.
Какое оборудование необходимо для реболлинга BGA? Основные инструменты и расходы
Реболлинг — это не работа по пайке своими руками. Специализированные инструменты обеспечивают точность и предотвращают многотысячные потери чипов.
Основные инструменты включают станцию для пайки горячим воздухом[^3], трафареты BGA, паяльную пасту и микроскопы. Полная установка стоит от 1500 до 5000 долларов, что делает профессиональный ремонт экономически выгодным для большинства пользователей.
Обязательное и дополнительное оборудование
| Основные инструменты | Диапазон стоимости | Назначение |
|---|---|---|
| Станция пайки горячим воздухом | 300–1200 долларов | Безопасное удаление/повторный нагрев чипов |
| Трафареты BGA | 20–100 долларов | Точное выравнивание шариков припоя |
| Паяльный микроскоп | 200–800 долларов | Осмотр мелких паяных соединений |
| Дополнительные дополнения | ||
| Рентгеновский аппарат | $10,000+ | Проверка внутренней целостности припоя |
| Автоматизированная система размещения | $8,000+ | Высокоточная обработка для заводов |
Любители редко окупают затраты на оборудование. Для большинства людей разумнее заплатить профессионалу $100-$300 за работу по реболлингу, чем покупать инструменты, которые использовались один раз.
Является ли реболлинг BGA экономически эффективным? Сравнение ремонта и замены
Треснувший BGA в MacBook за $2,500 оправдывает ремонт. Для планшета за $300? Может, и нет.
Реболлинг стоит от 80 до 500 долларов в зависимости от сложности устройства. Это рентабельно для высококлассной электроники[^4], но непрактично для дешевых или устаревших устройств.
Когда реболлинг или замена
| Сценарий | Выбор реболлинга | Причина |
|---|---|---|
| Дорогое устройство (например, игровой ноутбук) | Да | Дешевле, чем замена за 1000 долларов и более |
| Незначительные повреждения (1-2 сломанных шарика) | Да | Быстрое исправление с высоким процентом успеха |
| Устаревшее/дешевое устройство | Нет | Новое устройство стоит дешевле, чем ремонт |
| Серьезное повреждение печатной платы | Нет | Основные проблемы с платой сохраняются |
Трудозатраты доминируют. Сложные устройства, такие как PS5, требуют 2–3 часов работы, но результаты сохраняются годами, если все сделано правильно. Всегда сначала проводите диагностику — некоторые магазины скрывают дополнительные сборы.
Заключение
Реболлинг BGA восстанавливает электронику, исправляя паяные соединения. Это экономически эффективно для дорогостоящих устройств, но требует опыта. Перед принятием решения сопоставьте стоимость ремонта с заменой.
