Инженеры, дизайнеры и производители нуждаются в надежных материалах для печатных плат. Дешевые варианты выходят из строя под воздействием тепла; экзотические материалы увеличивают стоимость. FR4 PCB обеспечивает устойчивость к пламени, термическую стабильность и доступность, что делает его основой современной электроники. Давайте разберемся, почему он доминирует в 80% применений печатных плат.
FR4 PCB[^1] представляет собой композит из огнестойкого эпоксидного смола и тканого стекловолокна, обеспечивающий высокую механическую прочность, термическую стойкость (Tg 130-180°C) и электрическую изоляцию. Его эффективность и универсальность делают его идеальным для потребительской техники, промышленных систем и медицинских устройств.
Понимание сильных и слабых сторон FR4 является ключом к оптимизации ваших дизайнов. Ниже мы разберем его состав, преимущества и проверки качества, чтобы убедиться, что вы используете его полный потенциал.
Определение ядра FR4 PCB?
Заблудились в терминах как "субстрат FR4" или "диэлектрическое ядро"? Разберемся в жаргоне: FR4 не просто "пластик с волокном" - это отработанное решение, балансирующее безопасность, производительность и масштабируемость для производства печатных плат.
Ядро FR4 представляет собой стекловолокно-армированный эпоксидный ламинат[^2], служащий основой для печатных плат. Его огнестойкие свойства[^3] (рейтинг UL94 V-0) и температуры стеклования (Tg) до 180°C предотвращают деформацию и расслоение под термическим напряжением.
Почему структура FR4 важна?

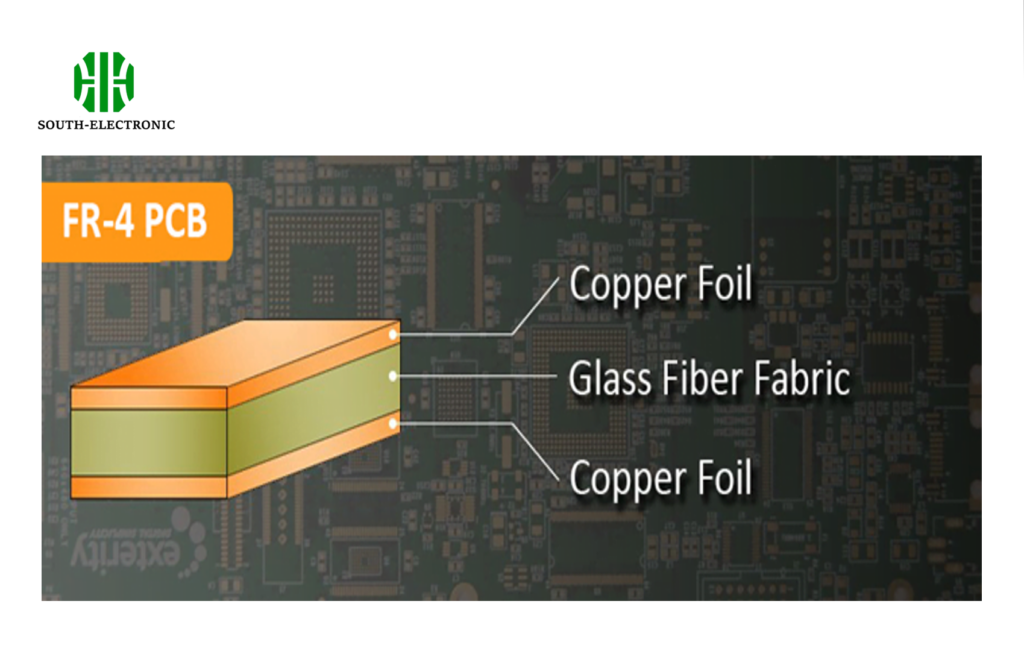

Слоистый дизайн FR4 обеспечивает стабильность во всех средах:
| Слой | Роль |
|---|---|
| Эпоксидный смол | Связывает материалы, обеспечивает изоляцию |
| Тканое стекловолокно | Усиливает механическую жесткость |
| Медная фольга | Передает сигналы/питание |
- Стандартный FR4: Tg 130-140°C (например, потребительская электроника).
- Высокотемпературный FR4: Tg ≥170°C (например, автомобильная/промышленная).
Ключевое влияние на дизайн: Материалы с более низким Tg (<130°C) рискуют деформироваться во время пайки, вызывая микротрещины. Всегда проверяйте рейтинг Tg для термического профиля вашего приложения.
Разбор состава материала FR4?
Производительность печатной платы зависит от материаловедения. FR4 основан на точном соотношении эпоксидного смола и волокна, но что находится внутри напрямую диктует термическое, механическое и электрическое поведение вашей платы.
FR4 состоит из 60-70% тканого стекловолокна[^5] (SiO₂) для прочности и 30-40% бромированного эпоксидного смола для огнестойкости. Наполнители, такие как алюминий, улучшают теплопроводность, а оксид сурьмы усиливает огнестойкость.
Расшифровка соотношений компонентов
- Плотность ткани стекловолокна:
- 1080 (низкая): Гибкая, дешевая.
- 2116 (средняя): Балансированная прочность/гибкость.
- 7628 (высокая): Жесткая, для массивных компонентов.
Добавки важны:
- Бром[^6]: Обеспечивает огнестойкость по стандарту UL94 V-0.
- Силановые сшиватели: Усиливают адгезию смола-стекловолокно.
Компромиссы:
- Более высокое содержание смола = лучшая защита от влаги, но более низкая стабильность размеров.
- Более толстое стекловолокно = более высокий CTI (сравнительный индекс трекинга) для высоковольтных приложений.
Ключевые преимущества, которые делают FR4 доминирующим на рынке печатных плат?
Почему FR4 превосходит керамику, PTFE и металлы 5:1? От стоимости до соответствия требованиям, его сбалансированные свойства исключают компромиссы для большинства применений.
FR4 доминирует благодаря своей низкой стоимости[^7] (2-10 долларов за квадратный фут), легкости изготовления и соответствию стандартам RoHS/UL. Его диэлектрическая постоянная[^8] (4,3-4,9 при 1 МГц) подходит для аналоговых/цифровых схем, а галогеновые варианты[^9] соответствуют экологическим нормам.
FR4 vs. Альтернативы
| Материал | Стоимость | Диэлектрические потери | Диапазон Tg | Лучшее для |
|---|---|---|---|---|
| FR4 | $ | Умеренные | 130-180°C | Общее назначение |
| Rogers | $$ | Низкие | 280°C | RF/мм-волновые |
| Алюминий | $ | Н/Д | Н/Д | Высокомощные светодиодные |
| PTFE | $$ | Очень низкие | 160°C | Аэрокосмические радары |
Драйвер стоимости: FR4 использует стандартную вычитающую травление, а Rogers требует специализированного лазерного сверления. Для дизайнов с частотой ниже 6 ГГц FR4 имеет более высокий тангенс потерь (при 10 ГГц RF-цепях из-за высоких диэлектрических потерь (Df ≈0,02)). Аналогично, экстремальные термические (>200°C) или гибкие применения требуют керамики, полиимидной или PTFE-субстратов.**
Сценарии, требующие альтернатив
-
Высокочастотные (мм-волновые):
- Df FR4 увеличивается с частотой, вызывая ухудшение сигнала.
- Перейдите на Rogers 4350B (Df 0,0037 при 10 ГГц).
-
Термические циклы:
- Повторяющиеся циклы 150°C+ утомляют FR4; керамика алюминия выдерживает 300°C.
-
Высокое напряжение:
- CTI FR4 составляет ~200 В; полиимид (CTI 600 В) устойчив к проводящим анодным филаментам.
Как проверить качество FR4?
Не все FR4 одинаковы. Поддельные или низкокачественные ламинаты вызывают расслоение, рост CAF и преждевременные отказы. Тщательная проверка обеспечивает надежность.
Проверьте FR4 через сертификаты IPC-4101[^10], тестирование Tg (DSC/TMA) и проверки сопротивления CAF[^11]. Используйте микроскопию поперечного сечения[^12], чтобы осмотреть связь стекловолокна-эпоксидного смола и прочность отслоения меди (>8 фунтов/дюйм).
Проверочный список контроля качества
| Тест | Метод | Критерии сдачи |
|---|---|---|
| Измерение Tg | DSC/TMA | ±5°C от спецификации |
| Прочность отслоения | IPC-TM-650 2.4.8 | >8 фунтов/дюйм для 1 унции Cu |
| Сопротивление CAF | IPC-650 2.6.25 | Нет роста при 85°C/85% RH |
| Диэлектрическая постоянная | ASTM D150 | 4,3-4,9 при 1 МГц |
Красные флаги:
- Окраска (перегретый смол).
- Пустоты в ткани стекловолокна (плохое пропитывание).
- Tg ниже спецификации (недополимеризация).
Вывод
FR4 PCB остается лучшим выбором для балансирования стоимости, производительности и производительности. Хотя он не подходит для экстремальных условий, его адаптивность в потребительской, промышленной и медицинской сферах укрепляет его доминирование - пока что дизайнеры проверяют качество и соответствие спецификациям требованиям приложения.
