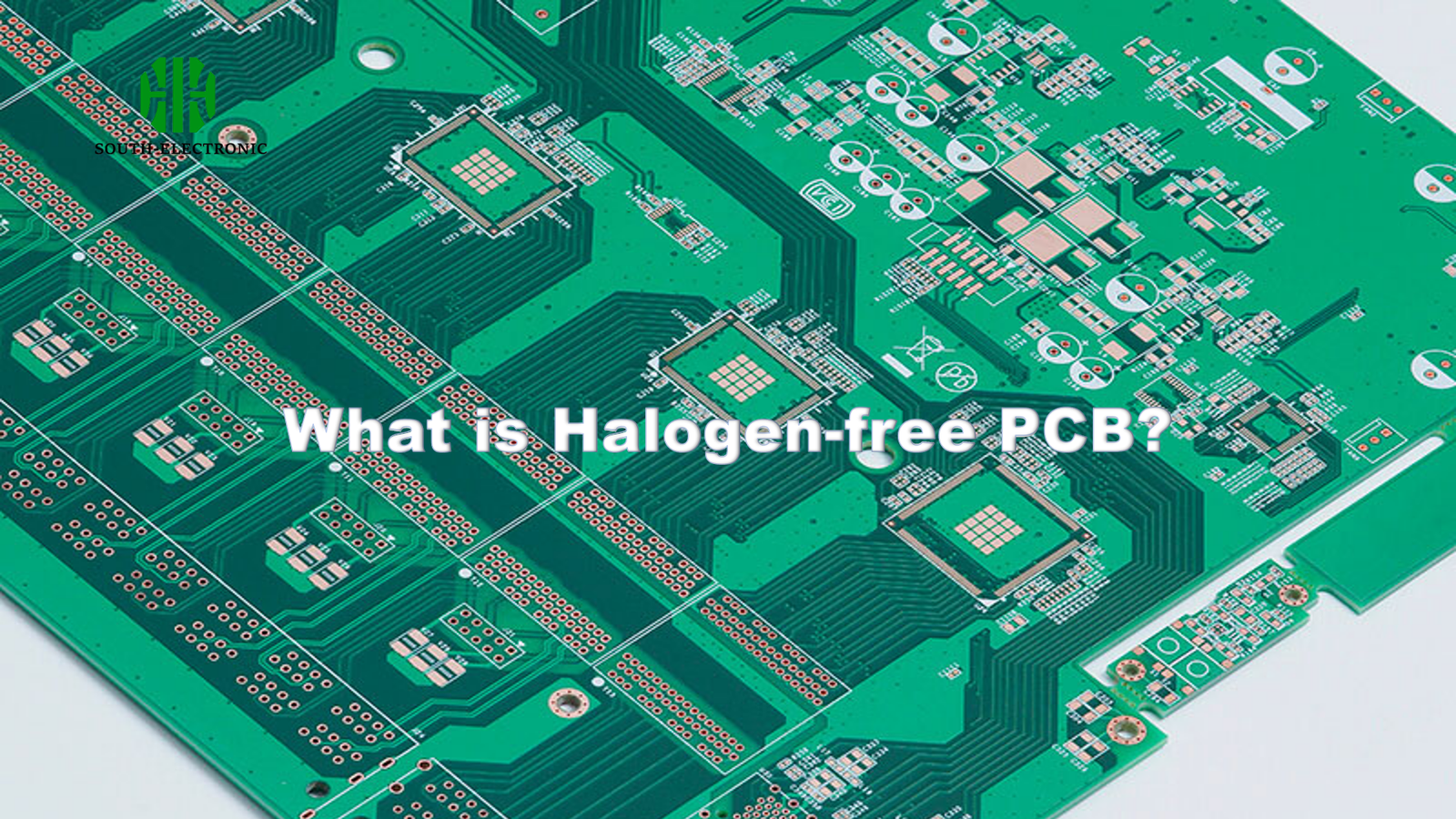

Токсичные пары от горящей электроники содержат скрытые опасности. Безгалогеновые печатные платы решают эту проблему за счет выбора более безопасных материалов при сохранении стандартов производительности.
Безгалогеновые печатные платы[^1] устраняют соединения хлора/брома (<900 ppm Cl, <1500 ppm Br) для снижения токсичных выбросов[^2]. Эти экологически чистые платы соответствуют стандартам IPC-4101B и необходимы для медицинских приборов, автомобильных систем и бытовой электроники, требующих более безопасных методов утилизации.
Мы установили, что делает печатные платы безгалогеновыми. Теперь давайте рассмотрим, почему это важно в шести важнейших аспектах производства электроники и соответствия требованиям.
Почему галогены ограничены в производстве печатных плат?
Представьте себе, что печатные платы выделяют канцерогенные диоксины при утилизации. Вот почему мировые правила направлены на сокращение галогенов.
Галогены, такие как бром в традиционных печатных платах, создают токсичные диоксины во время сжигания. Директивы RoHS и WEEE ограничивают использование этих веществ для защиты здоровья человека и предотвращения загрязнения окружающей среды.
)
Скрытые издержки использования галогенов
Три ключевых фактора способствуют отказу от галогенов:
- Безопасность труда
Таблица: Сравнение воздействий на здоровье
| Тип воздействия | Галогенные печатные платы | Безгалогеновые печатные платы |
|---|---|---|
| Производство | Респираторные риски | Безопасное обращение |
| Утилизация | Токсичные пары | Чистое сжигание |
| Переработка | Специальная обработка | Стандартные процессы |
-
Соблюдение экологических норм
Современные правила утилизации электронных отходов предусматривают высокие штрафы за несоблюдение. Предложение 65 Калифорнии конкретно ограничивает использование бромированных антипиренов. -
Защита конечного пользователя
По данным испытаний UL, потребительская электроника, использующая материалы без галогенов, демонстрирует на 40% более низкие выбросы токсичных веществ при случайных возгораниях.
Какие стандарты определяют действительно безгалогеновую печатную плату?
Этикетки «без галогенов» могут вводить в заблуждение без надлежащей сертификации. Знайте, что нужно проверить.
Настоящее соответствие безгалогеновому оборудованию требует соответствия спецификациям IPC-4101B[^3]: <900 ppm хлора, <1500 ppm брома и <1500 ppm общего количества галогенов. Испытания третьей стороны с использованием методов IPC-TM-650 подтверждают эти пороговые значения.
Расшифровка сертификатов соответствия
Трехуровневая система проверки:
-
Сертификаты материалов
- Формы DS-1605, предоставляемые поставщиком
- Результаты испытаний для конкретной партии
-
Внутренние испытания
Обычные методы:- Ионная хроматография
- Рентгеновская флуоресценция (РФ)
-
Сторонняя проверка
Таблица: Признанные органы сертификации
| Организация | Стандарт испытаний | Область применения |
|---|---|---|
| UL | UL 94 | Воспламеняемость |
| TÜV Rheinland | EN 14582 | Содержание галогенов |
| IPC | IPC-4101B | Основной материал |
Всегда запрашивайте последние отчеты об испытаниях — некоторые более дешевые альтернативы используют устаревшие данные о соответствии.
Как безгалогеновые печатные платы влияют на производительность печатных плат?
Ослабит ли удаление галогенов ваши платы? Правда удивляет многих инженеров.
Современные безгалогеновые составы сохраняют сопоставимые тепловые характеристики (Tg 140–180 °C) и диэлектрическую стабильность, одновременно повышая влагостойкость. Первоначальные проблемы потери сигнала были решены с помощью современных антипиренов на основе фосфора.
)
Компромиссы и решения производительности
Таблица: Сравнение основных свойств
| Свойство | Традиционная печатная плата | Безгалогеновая печатная плата |
|---|---|---|
| Диэлектрическая постоянная | 4,3-4,5 | 4,2-4,4 |
| Тепловое сопротивление | Хорошее | Улучшенное |
| Влагопоглощение | 0,15% | 0,10% |
| Прочность на изгиб | 400 МПа | 390 МПа |
Три критических адаптации обеспечивают надежность:
- Модифицированные эпоксидные смолы для эквивалентного КТР
- Нанонаполненные покрытия для дугостойкости
- Альтернативные огнестойкие материалы, такие как производные DOPO
Полевые данные показывают, что безгалогеновые платы имеют на 15% более низкие показатели отказов в условиях высокой влажности.
Какие отрасли требуют соответствия требованиям по безгалогеновым печатным платам?
Ваш рынок определяет ваши материалы. Эти секторы требуют безгалогеновых печатных плат по закону.
Медицинский (ISO 13485), автомобильный (IATF 16949) и аэрокосмический (AS9100D) секторы требуют безгалогеновых печатных плат. Такие гиганты бытовой электроники, как Apple и Samsung, вводят их в обязательном порядке для всех новых продуктов с 2021 года.
Сроки соблюдения по секторам
Таблица: Сроки принятия безгалогеновых технологий
| Отрасль | Регулирование | Срок | Штраф |
|---|---|---|---|
| Автомобильная промышленность | Директива ELV | 2024 | 4% дохода |
| Медицина | EU MDR 2017/745 | Действующий | Запрет на рынок |
| Потребительские товары | IEC 61249-2-21 | 2025 | Потеря CE |
Новые требования:
- Зарядные станции для электромобилей (IEC 61851)
- Устройства IoT (ETSI EN 303 645)
- Инфраструктура 5G (3GPP TS 38.104)
Риски несоответствия отзыву продукции - 23 медицинских прибора были изъяты в 2023 году из-за нарушений, связанных с галогенами.
Каковы финансовые последствия перехода на безгалогеновые устройства?
Проблемы с бюджетом останавливают многие переходы. Давайте разберем реальные цифры.
Первоначальные затраты увеличиваются на 10-15% из-за специальных материалов, но экономия на жизненном цикле за счет более простой переработки и соблюдения нормативных требований[^4] компенсирует это в течение 2-3 лет. Массовые закупки снижают премии до 5-7%.
)
Общая стоимость владения Разбивка
Таблица: 5-летний прогноз стоимости (на 10 тыс. плат)
| Фактор стоимости | Галогеновая печатная плата | Безгалогеновая печатная плата |
|---|---|---|
| Материал | 8200 долл. | 9500 долл. |
| Сертификация | 1000 долл. | 800 долл. |
| Утилизация отходов | 2500 долл. | 1200 долл. |
| Штрафы регулирующих органов | 15000 долл. | 0 долл. |
| Всего | 26700 долл. | $11,500 |
Критические факторы экономии:
- На 60% ниже сборы за электронные отходы
- Устранение рисков несоответствия
- Более быстрые процессы утверждения (сокращение на 2 недели)
Как проверить содержание галогенов в материалах печатных плат?
Бумажных сертификатов недостаточно. Внедрите эти шаги проверки.
Используйте ионную хроматографию (EPA 9056A)[^5] для точного измерения галогенов в сочетании с рентгенофлуоресцентным скринингом[^6] для брома. Всегда проверяйте 3 образца из разных партий продукции для точной проверки соответствия.
)
Надежный протокол проверки
Таблица: Сравнение методологии тестирования
| Метод | Предел обнаружения | Точность | Стоимость за тест |
|---|---|---|---|
| Ионная хроматография | 1 ppm | ±2% | 150 долларов США |
| РФА | 50 ppm | ±15% | 75 долларов США |
| Анализ сжигания | 10 ppm | ±5% | 200 долларов США |
Контрольный список внедрения:
- Требовать заводские сертификаты для всех ламинатов
- Проводить выборочные проверки 5% полученных материалов
- Сохранять записи испытаний в течение как минимум 7 лет
- Использовать лаборатории, аккредитованные по ISO 17025[^7]
Недавние оповещения IPC показывают, что 12% «безгалогеновых» материалов не прошли выборочные проверки в 2023 году — проверка необходима.
Заключение
Безгалогеновые печатные платы предлагают более безопасную, устойчивую электронику без потери производительности. При надлежащей проверке и расчете стоимости жизненного цикла они обеспечивают как преимущества соответствия, так и долгосрочные экономические преимущества в регулируемых отраслях.
