В процессе сборки печатных плат в прошлом месяце я обжег палец, регулируя температуру пайки. Этот болезненный напоминание подчеркивает, почему инженерам необходимо понимать требования к безсвинцовым печатным платам. Современная электроника требует более безопасного производства, но что именно делает печатную плату "безсвинцовой"?
Безсвинцовые печатные платы используют сплавы на основе олова вместо свинцовых припоев, соответствуя экологическим нормативам RoHS, чтобы исключить токсичные материалы при сохранении электрических характеристик. Они требуют температуры плавления на 17-24% выше, но предотвращают загрязнение подземных вод и риски для здоровья.
Переход на безсвинцовую технологию влияет на каждое решение по проектированию - от выбора компонентов до термического управления. Давайте рассмотрим, как работают эти экологически чистые платы и почему они стали необходимыми в современной электронике.

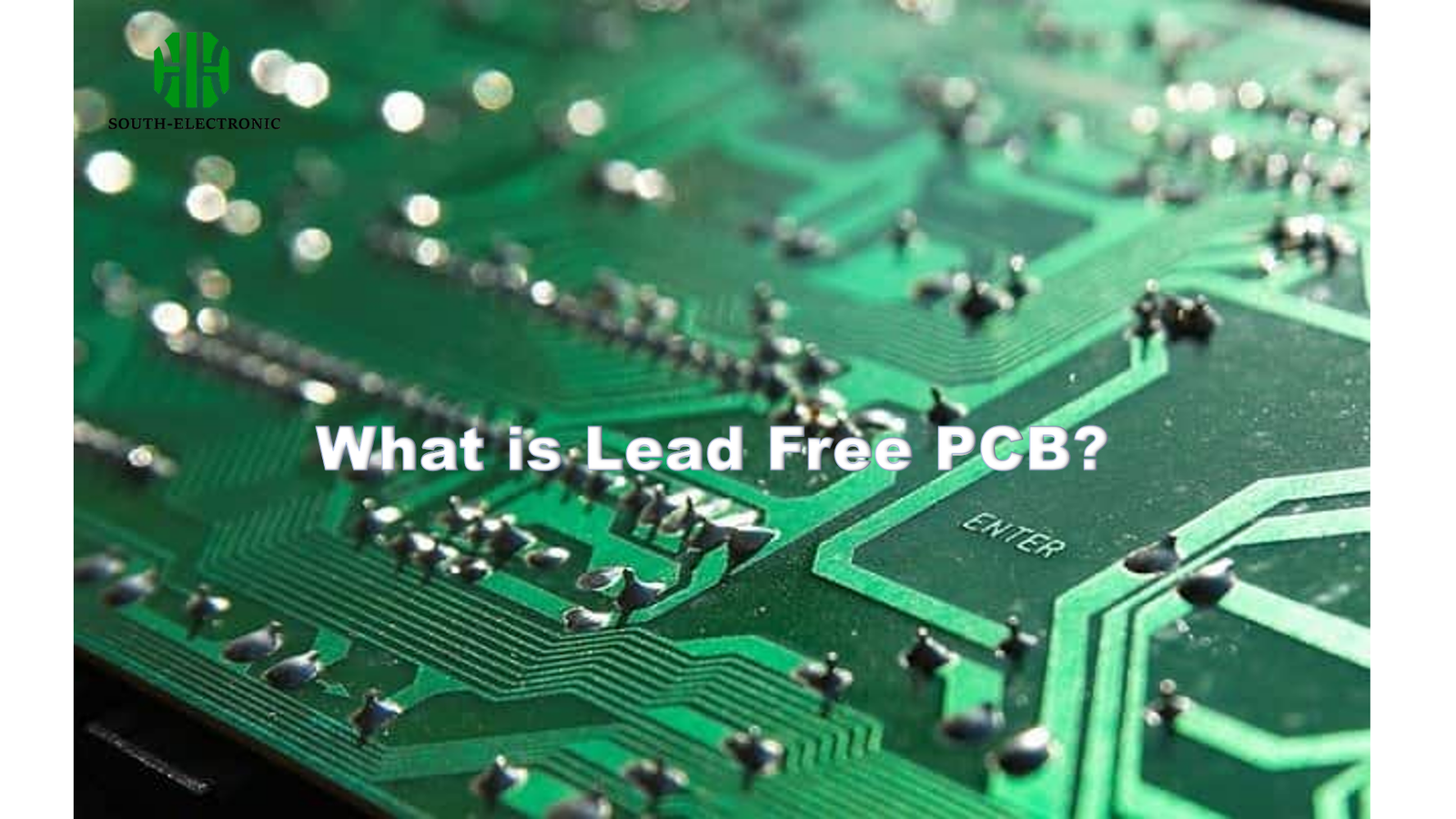

Что делает печатные платы "безсвинцовыми" и почему это важно?
Когда моя прототипная плата не прошла тестирование IPC-6012 в прошлом квартале, я узнал на собственном опыте, как работает сертификация безсвинцовых плат. Определение кажется простым - пока вы не рассмотрите детали.
Печатная плата становится "безсвинцовой", используя припои с содержанием свинца менее 0,1%, обычно сплавы олова, меди и серебра (SAC305). Это соответствует директивам RoHS, запрещающим использование свинца в электронике для предотвращения экологического загрязнения и профессиональных рисков во время утилизации плат.
)
Согласование и производительность: баланс безсвинцовой технологии
Три критических факторов определяют правильную реализацию безсвинцовой технологии:
| Параметр | Требование безсвинцовой платы | Традиционная плата | Влияние |
|---|---|---|---|
| Состав припоя | SAC305 (96,5Sn/3Ag/0,5Cu) | 63Sn/37Pb | Более высокая температура плавления (217-227°C против 183°C) |
| Поверхностное покрытие платы | ENIG (электролесс никель) | HASL со свинцом | Лучшая устойчивость к окислению |
| Термический цикл | 125% больше циклов | Базовый уровень | Улучшенная надежность соединений |
Соответствие RoHS стимулирует внедрение безсвинцовой технологии, но материаловые ученые улучшили безсвинцовые сплавы, чтобы они соответствовали электрической проводимости традиционного припоя (9,17 мкОм·см против 14,6 мкОм·см). Переход требует точного контроля температуры, но обеспечивает экологически чистые продукты без ущерба для целостности сигнала.

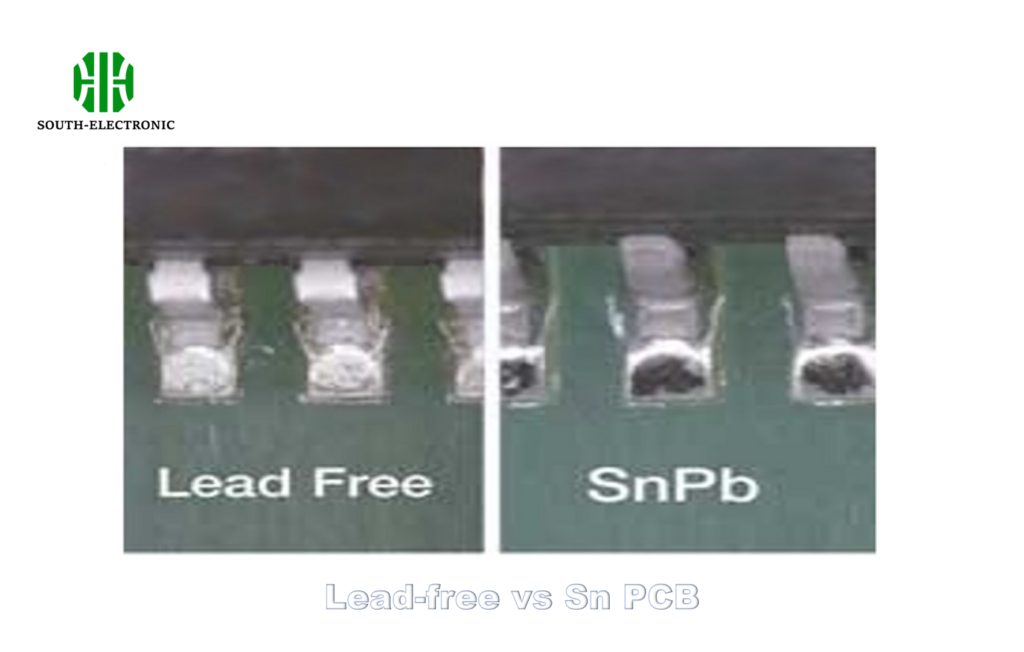

Как безсвинцовые печатные платы отличаются от традиционных по производительности?
Мой тепловизионный камера показал удивительные различия во время пайки. Безсвинцовые платы рассеивают тепло по-другому - это важный фактор проектирования.
Безсвинцовые печатные платы выдерживают более высокие температуры (260°C против 240°C пиковая) но проводят тепло на 15% медленнее, чем свинцовые аналоги. Их оловянные соединения образуют более сильные межметаллические связи, улучшая механическую прочность на 40% несмотря на более высокие риски термического напряжения.
)
Торговые компромиссы: данные о различиях
Ключевые сравнения производительности показывают как преимущества, так и проблемы:
| Характеристика | Безсвинцовая плата | Свинцовая плата | Практическое последствие |
|---|---|---|---|
| Температура плавления | 217°C | 183°C | Требует больше энергии для пайки |
| Теплопроводность | 50 Вт/мК | 59 Вт/мК | Влияет на проектирование рассеивания тепла |
| Прочность на сдвиг | 38 МПа | 28 МПа | Лучшая устойчивость к вибрации |
| Электрическое сопротивление | 12,5 мкОм/см | 15,6 мкОм/см | Снижение потерь мощности в трассах |
Хотя первые прототипы показали 8% более высокий уровень отказов в термических испытаниях, современные безсвинцовые формулы теперь соответствуют надежности свинцовых конструкций в среде 85°C/85% влажности. Ключом является использование никель-золотых покрытий для предотвращения роста оловянных усиков, которые могут вызвать короткие замыкания.
Какие ключевые проблемы существуют в производстве безсвинцовых печатных плат?
Наша производственная команда потратила 6 месяцев на совершенствование безсвинцовой сборки. Основными препятствиями не были техническими - они были скрыты в взаимодействии материалов.
Производство безсвинцовых плат требует точного термического управления (ΔT±3°C), чтобы предотвратить образование "кирпичей" и пустот. Более высокие температуры плавления увеличивают риски разложения маски припоя, требуя более жесткого контроля процесса и увеличения времени отверждения на 12-18%.
)
Побеждение производственных препятствий: разбор процесса
Пять критических корректировок решили наши производственные проблемы:
-
Оптимизация профиля пайки
- Предварительный нагрев: 1,5°C/с → 2,0°C/с
- Пиковая температура: 245°C → 260°C
- Время выше температуры плавления: 60с → 45с
-
Тестирование совместимости материалов
Протестировали 15 брендов маски припоя, чтобы найти те, которые устойчивы к более высоким температурам без отслоения -
Квалификация компонентов
32% устаревших компонентов не прошли рефлюкс безсвинцовой пайки из-за ограничений пластиковой упаковки -
Обновление протокола осмотра
Реализовали трехмерную рентгеновскую инспекцию для обнаружения скрытых пустот (допустимая погрешность менее 15%) -
Изменения в процессе переделки
Разработали низкотемпературные пинцеты, чтобы предотвратить подъем подложки во время замены компонентов
Менее ли надежны безсвинцовые печатные платы, чем свинцовые аналоги?
В начале нашего перехода мы испытали полевые отказы, которые потрясли уверенность руководства. Обширное тестирование показало неожиданные факторы надежности.
Современные безсвинцовые печатные платы демонстрируют эквивалентную 10-летнюю надежность свинцовых плат при правильном проектировании. Ускоренное испытание на срок службы показывает 8% лучшую производительность в среде механического удара, хотя термический цикл требует тщательного согласования коэффициентов теплового расширения.
)
Переменные надежности: полная картина
Шесть факторов определяют надежность безсвинцовых печатных плат:
| Фактор | Влияние безсвинцовой платы | Стратегия смягчения |
|---|---|---|
| Оловянные усики | Более высокий риск из-за слоев чистого олова | Использовать покрытия ENIG или иммерсионное серебро |
| Термический цикл | Потенциальный риск несоответствия коэффициентов теплового расширения | Выбрать FR-4 с коэффициентом расширения 14-16 ppm/°C |
| Механическое напряжение | Более сильные соединения устойчивы к вибрации | Оптимизировать размещение компонентов |
| Чувствительность к влаге | Требует более жесткого контроля MSL | Выпекать компоненты перед сборкой |
| Проводящий анодный филамент | Более распространен в влажной среде | Улучшить качество ламината |
| Рост межметаллических соединений | Более быстрое образование соединений меди и олова | Контролировать время хранения между процессами |
Наши данные клиента из автомобильной промышленности за 5 лет показывают 0,12% уровень отказов для безсвинцовых плат против 0,15% для предыдущих свинцовых конструкций - доказательство того, что правильная реализация повышает надежность.
Как влияет пайка безсвинцовых припоев на выбор конструкции печатных плат?
Перепроектирование 12-слойной платы taught меня, что безсвинцовый припой не является просто заменой материала - он требует комплексного переосмысления конструкции.
Пайка безсвинцовых припоев требует увеличения размера падов на 20-30% из-за снижения смачивания, увеличивает требования к термическому рассеиванию и требует минимального диаметра отверстий 0,8 мм, чтобы выдерживать более высокие температуры рефлюкса без растрескивания стержня.
Трансформация правил проектирования: ключевые изменения
Обновленные стандарты компоновки отражают требования безсвинцовой технологии:
| Параметр проектирования | Требование безсвинцовой платы | Традиционная | Причина |
|---|---|---|---|
| Размер падов (0805) | 0,6мм x 1,2мм | 0,5мм x 1,0мм | Компенсация снижения силы смачивания |
| Внешний кольцо отверстия | 0,15мм | 0,10мм | Предотвращение разрыва стержня при высоких температурах |
| Термическое рассеивание | 8 | 4 | Обеспечение равномерного нагрева |
| Угол следа-пада | 90° | 45° | Снижение смачивания припоем |
| Сетка маски припоя | 0,075мм | 0,050мм | Предотвращение мостиков во время рефлюкса |
Мы также увеличили расстояние между силовыми плоскостями на 15% возле компонентов с высокими температурами и перешли на высокотемпературные (170°C) субстраты для многослойных плат. Эти изменения добавили 7% к времени компоновки, но исключили затраты на переделку.
Вывод
Безсвинцовые печатные платы обеспечивают надежность, соответствующую нормативам RoHS, посредством передовых сплавов и точного термического проектирования, доказывая, что экологическая ответственность и техническое совершенство сосуществуют в современном производстве электроники.
