Вы когда-нибудь открывали электронный комплект и чувствовали себя подавленными? Запутанные названия компонентов делали сборку ужасающей. Это разочарование исчезает, когда четкая маркировка мгновенно направляет вас.
Шелкография на печатной плате относится к самому верхнему печатному слою с использованием белых чернил для добавления текста, символов и маркировки. Этот важный слой помогает идентифицировать компоненты во время сборки и тестирования, гарантируя правильное построение платы.
Теперь, когда мы понимаем ее основную цель, давайте рассмотрим различные аспекты технологии шелкографии. Эти знания упрощают устранение неполадок и выбор дизайна.
Типы шелкографии печатных плат[^1]?
Вы когда-нибудь выбирали неправильный метод печати? Шелкография низкого разрешения привела к неправильной маркировке резисторов на моем первом прототипе. Исправление ошибок сборки отняло драгоценные дни разработки.
Существует три основных метода шелкографии: ручная трафаретная печать[^2), жидкостное фотоизображение (LPI) и прямая печать легенд. Каждый из них подходит для разных уровней сложности дизайна и требований к стоимости.
Сравнение методов нанесения шелкографии
Различные методы удовлетворяют различным производственным потребностям. Понимание различий предотвращает недостатки конструкции.
Возможности разрешения
| Метод | Ширина линии | Идеальный вариант использования |
|---|---|---|
| Ручная печать | ≥0,007 дюйма | Крупные компоненты |
| LPI | ≥0,004 дюйма | Платы высокой плотности |
| Прямая печать | ≥0,003 дюйма | Маркировка микросхем с мелким шагом |
Факторы производства
LPI использует фотолитографию для точности. Светочувствительная жидкость затвердевает под воздействием УФ-излучения через пленочную маску. Неэкспонированные области смываются, оставляя четкие отметки. Этот метод хорошо справляется со сложными макетами, но увеличивает затраты. Ручная трафаретная печать использует полиэфирные сетчатые трафареты. Ракели продавливают чернила через открытые области. Это экономично для больших текстов, но плохо с мелкими шрифтами. Прямая печать использует струйную технологию. Печатные головки наносят чернила в цифровом виде без масок. Расходы на настройку снижаются для небольших партий, а размеры шрифтов свободно регулируются. Однако адгезия чернил различается для разных материалов. Шероховатость поверхности влияет на читаемость. Неправильный выбор рискует размыть индикаторы компонентов во время циклов оплавления.
Что такое шелкография в искусстве?
Увидели яркий постер группы, но не смогли воспроизвести текстуру? Мои первые отпечатки вышли грязными. Традиционные методы не смогли эффективно запечатлеть сложные градиенты.
Шелкография в искусстве, или трафаретная печать в печатной технике, продавливает чернила через сетчатые трафареты на поверхности. Художники создают многослойные многоцветные рисунки на тканях, бумаге и нетрадиционных носителях, таких как дерево.
От холста до печатной платы
Хотя принципы общие, художественная и печатная шелкография принципиально отличаются по исполнению.
Сравнение процессов трафаретной печати
| Аспект | Художественная трафаретная печать | Шелкография печатной платы |
|---|---|---|
| Цветовые слои | Несколько разделений | Одинарное (обычно белое) |
| Подложки | Текстиль/бумага/холст | Стекловолокно/паяльная маска |
| Точность | Визуальное выравнивание | Микроскопическая калибровка |
Творческий технический рабочий процесс

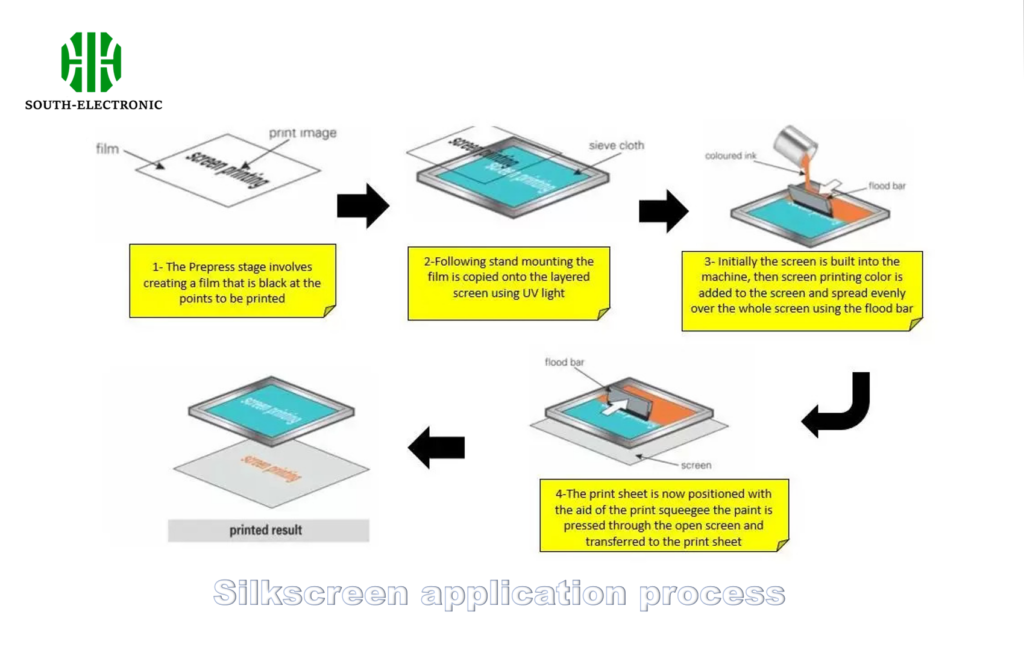

Художественная трафаретная печать начинается с покрытых эмульсией трафаретов. Художники экспонируют дизайны с помощью солнечного света или УФ-устройств. Для каждого цвета нужен отдельный экран. Ручное нажатие продавливает чернила через открытые области сетки. Правильная регистрация предотвращает размытость. Методы печатных плат отдают приоритет долговечности при нагревании. Промышленные чернила выдерживают температуру пайки. Художники исследуют пигменты на водной основе для экологически чистых изделий. Загустители регулируют вязкость. Постоянство давления обеспечивает равномерное покрытие. Обе области требуют тщательной подготовки трафарета и контроля высыхания. В то время как электроника фокусируется на функции, художественная трафаретная печать позволяет создавать тактильные текстуры, невозможные в цифровом виде. Каждый слой создает объемное богатство за счет перекрытия цветов. Этот ручной процесс остается популярным, несмотря на цифровые альтернативы.
Как наносится шелкография печатных плат?
Когда-нибудь сталкивался с размазыванием шелкографии во время сборки? Мой клиент сталкивался с этим с бюджетными платами. Их этикетки исчезали во время пайки волной, что усложняло ремонт.
Применение шелкографии на печатной плате[^3] следует последовательным химическим этапам. Чернила прилипают к паяльной маске посредством очистки, печати и термического отверждения. Точное выравнивание предотвращает затенение контрольных точек.
Пошаговый процесс производства
Каждый этап производства требует контроля окружающей среды, чтобы гарантировать разборчивость в стрессовых условиях.
Критические параметры применения
| Этап | Ключевые переменные | Риски отказов |
|---|---|---|
| Подготовка поверхности | Количество частиц в чистом помещении | Отслаивание чернил |
| Печать | Угол/скорость ракеля | Неполное заполнение символов |
| Отверждение | Температура/продолжительность | Обугливание или отслаивание |
Подробное описание технологического процесса
Сначала платы проходят очистку растворителем. Остатки масла препятствуют сцеплению чернил. Технические специалисты загружают очищенные печатные платы в рамки зажима. Применение LPI включает нанесение валиком чернил на основе эпоксидной смолы. Датчики уровня жидкости поддерживают равномерную толщину. Предварительная сушка удаляет растворители при 75 °C. Выровненные фотошаблоны попадают в УФ-экспонирующие устройства. Свет затвердевает защищенные участки. Проявители распыляют щелочные растворы для растворения незатронутых зон. Окончательное отверждение при 140 °C затвердевает шаблоны. Ручная печать пропускает химические этапы. Операторы визуально выравнивают сетчатые экраны. Нанесение чернил требует постоянного давления. Прямая печать использует дозаторы картриджей. Программное обеспечение калибрует траектории сопел. ИК-лампы мгновенно высыхают. Последующий контроль увеличивает маркировку в 40 раз. Дефектные платы подвергаются доработке или отбраковке. Правильный контроль влажности предотвращает изменение вязкости на всем протяжении.
Заключение
Шелкография печатных плат обеспечивает важную маркировку плат для идентификации и сборки. Выбор подходящего метода печати обеспечивает длительную читаемость на протяжении всего производства.
