Вы когда-нибудь сталкивались с неравномерным распределением паяльной пасты[^1] на печатной плате? Представьте себе идеальное нанесение пасты каждый раз. Трафареты SMT[^2] решают именно эту проблему в производстве технологий поверхностного монтажа с хирургической точностью.

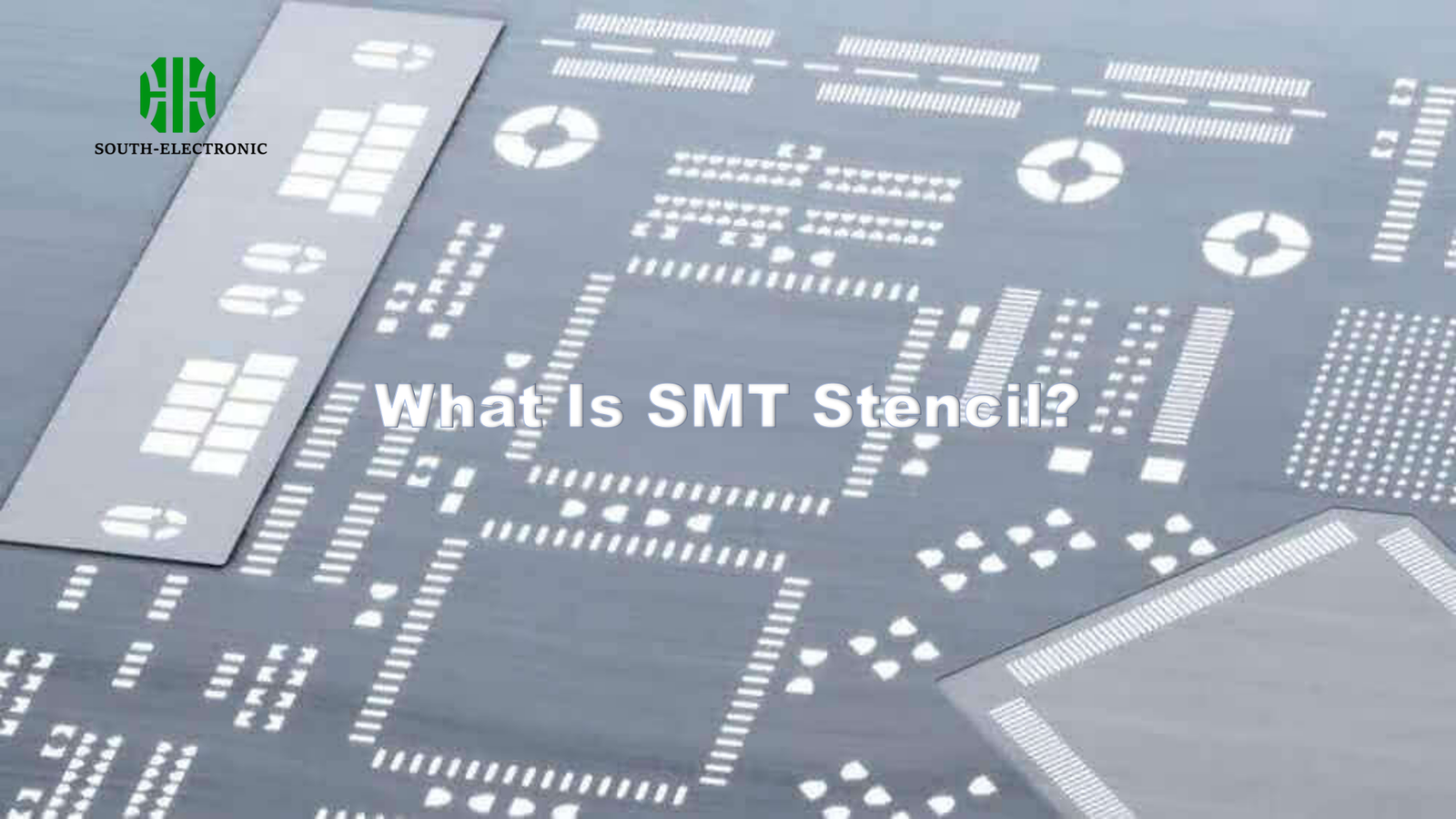

Трафареты SMT — это вырезанные лазером шаблоны из нержавеющей стали, которые точно наносят паяльную пасту на контактные площадки печатной платы во время процесса сборки. Эти необходимые инструменты обеспечивают правильный объем припоя и точность размещения для надежных электрических соединений в современной электронике.
Хотя трафареты SMT могут выглядеть простыми, выбор правильного типа и его правильное использование имеют решающее значение между безупречным производственным циклом и дорогостоящей переделкой. Давайте рассмотрим, почему эти инструменты не подлежат обсуждению в производстве электроники и как оптимизировать их использование.
Почему нельзя отказаться от трафаретов SMT в современном производстве электроники?
Посмотрите на любой завод по производству электроники — вы увидите трафареты повсюду. Почему производители настаивают на использовании этих металлических листов, несмотря на их стоимость? Ответ кроется в стоимости не их использования.
Трафареты SMT предотвращают образование припойных мостиков[^3] и недостаточные соединения, контролируя осаждение пасты. Ручное нанесение не может сравниться с точностью 0,01 мм, что делает трафареты обязательными для компонентов размером менее 0402 или BGA со скрытыми соединениями.
Три бескомпромиссные причины использования трафарета
-
Требования к микромасштабу
Современные компоненты, такие как чипы 01005 (0,4 мм x 0,2 мм), требуют нанесения пасты тоньше человеческого волоса. Человеческие руки трясутся — машины, управляемые трафаретами, нет. -
Показатели повторяемости
Автоматизированные линии производят более 50 000 плат в день. Без трафаретов объем пасты будет варьироваться в пределах ±30% по сравнению с ±5% с трафаретами. -
Анализ затрат
| Сценарий | Уровень дефектов | Стоимость доработки/час |
|---|---|---|
| Без трафарета | 15% | 120 долларов |
| С использованием трафарета | 2% | 20 долларов |
Эта таблица объясняет, почему производители проглатывают расходы на трафареты — на самом деле они экономят миллионы за счет сокращения дефектов.
Как выбрать между рамочными и безрамочными трафаретами для вашего проекта?
Ваш выбор трафарета влияет на гибкость производства и стоит дороже, чем вы думаете. Давайте разберемся с путаницей.
Трафареты в рамке[^4] (установленные в алюминиевые рамы) подходят для крупносерийного производства, требующего быстрых изменений. Трафареты без рамок (голые стальные листы) лучше подходят для прототипов и небольших партий, где важно место для хранения.
)
Матрица решений для выбора трафарета
Таблица основных различий
| Фактор | Трафарет в рамке | Трафарет без рамок |
|---|---|---|
| Время настройки | 2 минуты | 15 минут |
| Стоимость единицы | $250+ | $80-$150 |
| Минимальный заказ | 1 шт. | 3+ шт. |
| Лучше всего для | Полных производственных циклов | Сборок NPI |
Когда выбирать рамку
- Выполнение 500+ идентичных плат
- Автоматизированные трафаретные принтеры
- Ограниченный инженерный персонал
Когда безрамный имеет смысл
- Тестирование 5 итераций дизайна
- Бюджет менее $1000
- Настольные ручные принтеры
Какие критические правила проектирования трафаретов никогда не игнорируют профессионалы?
Плохой дизайн трафарета является причиной 73% дефектов пайки (данные IPC). Не превращайтесь в статистику, освоив эти непреложные правила.
Критические правила включают в себя соблюдение соотношения сторон апертуры 1:1,5, использование закругленных углов апертуры и реализацию минимального соотношения площади 85%. Правильная конструкция предотвращает образование шариков припоя и загромождение компонентов.
Золотые правила для безупречной печати
1. Рекомендации по геометрии апертуры
- Закругленные углы уменьшают прилипание пасты
- Трапециевидные стенки улучшают высвобождение
2. Таблица выбора толщины
| Шаг компонента | Толщина трафарета |
|---|---|
| >1,27 мм | 150 мкм |
| 0,65-1,27 мм | 130 мкм |
| <0,65 мм | 100 мкм |
3. Протокол очистки
Каждые 5 отпечатков для не требующих очистки паст
Каждый отпечаток для водорастворимых паст
Нарушите эти правила, и вы столкнетесь с короткими замыканиями или некачественными соединениями. Я узнал это на собственном горьком опыте, когда конструкция QFN с шагом 0,4 мм не учитывала соотношение ширины к толщине — вся партия была отбракована.
Как избежать 6 дорогостоящих ошибок трафарета, которые портят качество SMA?
От sрастянутые апертуры из-за неправильных углов ракеля, ошибки трафарета усугубляются в процессе производства. Давайте устраним эти распространенные ошибки.
Основные ошибки: игнорирование никелевого покрытия для мелкого шага, неправильные расчеты размера апертуры, использование поврежденных трафаретов, плохая очистка, неправильное натяжение и несоответствующие припойные сплавы. Все это приводит к сбоям в работе SMA (сборка поверхностного монтажа)[^5].
Анализ ошибок и их решение
1. Неправильный выбор материала
Используйте электроформованный никель[^6] для шага <0,5 мм по сравнению со стандартной нержавеющей сталью
2. Игнорирование реперных знаков
Включите 3 глобальных реперных знака для точного выравнивания
3. Проблемы с давлением ракеля
| Симптом | Регулировка давления |
|---|---|
| Полосчатые отложения | Увеличить на 10% |
| Вытекание пасты | Уменьшить на 15% |
4. Пропуск ступеней понижения
Для смешанных компонентов используйте уменьшение на 50 мкм в плотных областях
5. Неправильное хранение
Вешать вертикально в климат-контроле (22°C±3, относительная влажность<60%)
6. Параметры лазера
Установите ширину импульса <30 нс для чистых стенок апертуры
Исправьте это и наблюдайте, как ваш выход с первого прохода увеличится на 27% (средний показатель по отрасли).
Заключение
Трафареты SMT — это точные инструменты, позволяющие создавать современную электронику. Выбор правильного типа, соблюдение правил проектирования и избежание распространенных ошибок обеспечивают надежную и экономичную сборку печатных плат от прототипа до массового производства.
