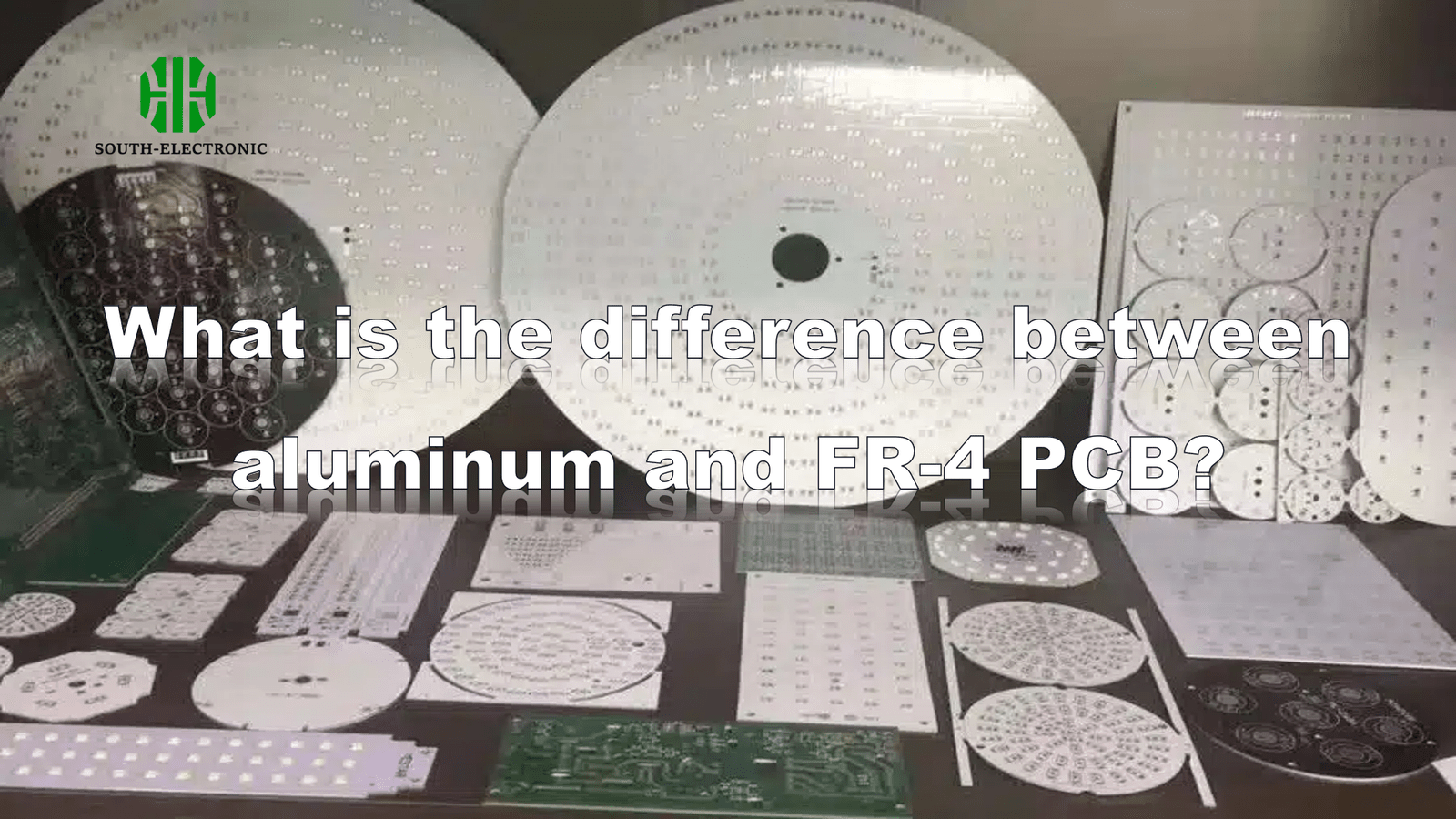

В чём разница между алюминиевой печатной платой и печатной платой из FR-4?

CONTENTS

Выбор неправильного материала печатной платы разрушает электронику. Перегрев платы приводит к преждевременному выходу из строя. Это происходит при неправильном выборе материала. Понимание материалов решает проблемы надёжности. Выберите правильную основу для своего проекта.

Алюминиевые печатные платы[^1] используют металлические сердечники для отвода тепла, что делает их идеальными для светодиодов и систем питания, где температура имеет первостепенное значение. Печатные платы FR-4[^2] используют огнестойкое стекловолокно для изоляции и механической прочности, что лучше подходит для сложных схем без экстремальных тепловых нагрузок.

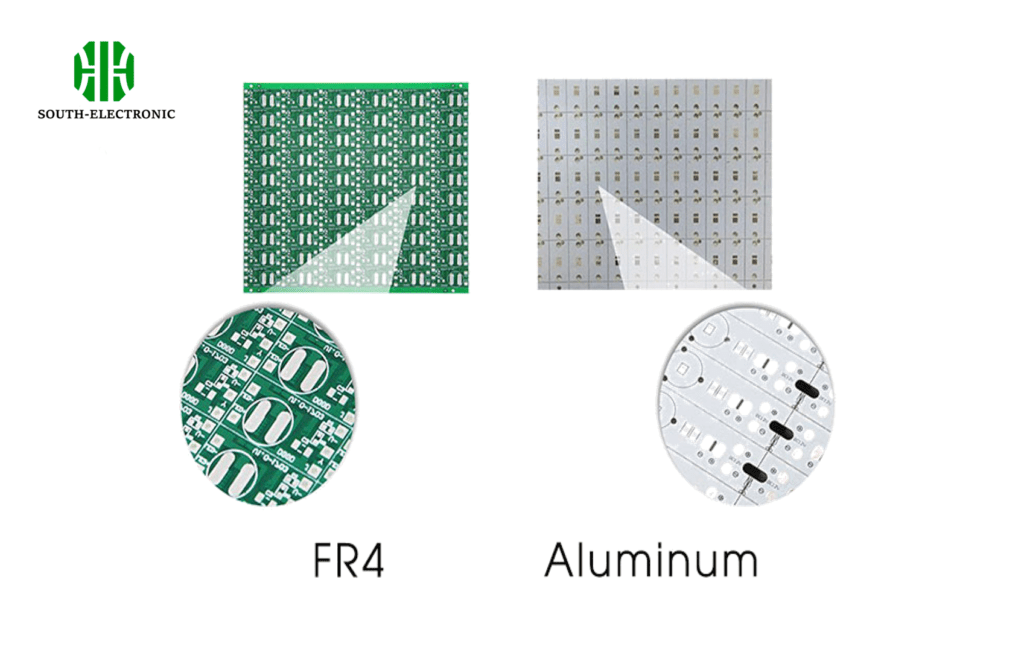

Сравнение алюминиевых печатных плат и печатных плат FR4

Выбор материала влияет на срок службы и производительность вашего проекта. Давайте разберём ключевые различия, ответив на часто задаваемые вопросы об алюминиевых печатных платах.

Каковы плюсы и минусы алюминиевых печатных плат?

Перегрев ежедневно разрушает электронику. Алюминий защищает устройства от перегрева. Но он также накладывает конструктивные ограничения. Узнайте, как этот компромисс влияет на вас.

Алюминиевые печатные платы отводят тепло в 10 раз быстрее, чем FR-4, предотвращая перегрев в мощных приложениях. Однако они стоят дороже и поддерживают более простые схемы из-за ограниченного выбора слоёв.

Алюминиевые печатные платы

Критические свойства алюминиевых печатных плат

При выборе алюминиевых плат я всегда обращаю внимание на три аспекта:

Провал теплопроводности[^3]

Свойства Алюминиевая печатная плата FR-4 печатная плата
Теплопередача Отличная Плохая
Максимальная рабочая температура 140°C 130°C
Распределение тепла По всему слою Только локально

Тепло распространяется по алюминиевому слою основы, как вода по стеклу. Оно мгновенно распределяется по всей плате. FR-4 удерживает тепло, словно одеяло.

Физические ограничения[^4]

  • Выбор толщины ограничен
  • Максимальное количество слоёв обычно составляет 2
  • Уменьшена нагрузка на компоненты
  • Для сверления требуются специальные инструменты

Соотношение цены и производительности[^5]
Алюминиевые платы стоят на 30–40% дороже, чем FR-4. Для мощных светодиодов это окупается более долгим сроком службы. В одном из проектов процент отказов снизился с 12% до 2%. Однако при использовании в маломощных датчиках рост стоимости привел к расточительству бюджета без каких-либо преимуществ.

Какова толщина алюминиевой печатной платы?

Ошибки толщины приводят к разрушению платы. Я видел, как неправильно подобранные основания трескаются при сборке. Слишком толстая пластина теряет пространство. Слишком тонкая пластина деформируется под воздействием тепла.

Стандартная толщина алюминиевой толщина печатной платы[^6] варьируется от 0,8 мм до 2,0 мм. В некоторых областях применения, например, в автомобильном освещении, часто используют пластину толщиной 1,5 мм для оптимального распределения тепла и виброустойчивости.

Стандарты толщины печатных плат

Как толщина влияет на функциональность

Ваша область применения определяет требования к толщине:

Требования к отводу тепла

Применение Рекомендуемая толщина Обоснование
Светодиодные уличные фонари 1,6–2,0 мм Высокое тепловыделение
Бытовые светодиоды 1,0–1,2 мм Ограничения по пространству
Блоки питания 1,5 мм Сбалансированная производительность

Более толстый алюминий лучше охлаждает. Но при толщине более 2,0 мм вес становится непрактичным для портативных устройств.

Требования к конструкции и сборке
Тонкие платы (менее 1,0 мм) подвержены риску коробления при пайке. Производство одного прототипа было прекращено из-за того, что платы толщиной 0,8 мм погнулись в печах оплавления. Производителям требуется специализированное оборудование для предотвращения этого. Толщина термослоя также влияет на точность сверления — ключевой фактор в многослойных конструкциях.

Варианты толщины по индивидуальному заказу
Большинство китайских поставщиков предлагают толщину с шагом 0,1 мм в диапазоне от 0,8 до 2,0 мм. Толщина, превышающая этот диапазон, увеличивает стоимость на 15–25%. Всегда проверяйте данные тепловых испытаний при выборе нестандартных размеров. Запрос одного клиента на необычную толщину 3,0 мм увеличил стоимость на 20%, но улучшил тепловые характеристики всего на 5% — невыгодный компромисс.

Как выбрать лучшего производителя алюминиевых печатных плат в Китае?

Скрытые заводские дефекты обходятся в тысячи. Некачественные материалы портят целые партии. Но правильный партнер делает идеальные платы.

Проверьте сертификацию, качество образцов и скорость передачи данных. Сначала запросите документы IATF 16949[^7] и отчёты по температурным испытаниям. По возможности посетите заводы удалённо с помощью видеотура.

Ключевые критерии отбора объяснены

Я оцениваю поставщиков в три этапа:

Требования к сертификации

  • IATF 16949 подтверждает качество автомобильного уровня
  • ISO 9001 подтверждает базовый контроль процесса
  • Сертификация UL гарантирует стандарты безопасности
  • 100% проверка на соответствие RoHS

Всегда спрашивайте действующие сертификаты. Многие из них истекли после обновления нормативных требований Китая в 2021 году. Заводы, не прошедшие сертификацию IATF, часто скрывают недостатки технологического процесса.

Оценка коммуникации
Отправляйте технические запросы, содержащие:

  • спецификации материалов
  • требования к количеству слоёв
  • требования к теплотехническим характеристикам
  • информацию о допусках

Оценивайте время ответа и чёткость формулировки вопросов. Хорошие заводы отвечают в течение 24 часов на уточняющие вопросы. Плохие отправляют шаблонные ответы. Один производитель спас проект, сразу же заметив невыполнимый запрос с допуском 0,05 мм. Замените производителей, которые не обращают внимания на такие тревожные сигналы.

Методы испытаний образцов
Закажите прототипы, включающие:

  • Термоциклирование (от -40°C до 125°C)
  • Испытание на сильноточную нагрузку
  • Проверка на расслоение после пайки
  • Проверка точности размеров

Образцы одного завода прошли все испытания, но не прошли испытания при серийном производстве. Убедитесь, что для образцов и оптовых заказов используются идентичные процессы. Сравните изделия как минимум двух производителей, выпускаемые серийно.

Заключение

Алюминиевые печатные платы отлично подходят для теплоотвода в мощных приложениях, а FR-4 подходит для сложных схем, требующих изоляции. Всегда подбирайте материалы сердечника в соответствии с потребностями проекта и тщательно проверяйте производителей. Выбирайте мудро, чтобы получить надежную электронику.


[^1]: Изучите преимущества алюминиевых печатных плат для теплоотвода и обеспечения надежности в мощных приложениях.

[^2]: Узнайте о печатных платах FR-4 и их пригодности для сложных схем и требований к изоляции.

[^3]: Поймите важность теплопроводности при проектировании печатных плат и ее влияние на электронику. [^4]: Узнайте об ограничениях алюминиевых печатных плат, которые могут повлиять на конструкцию и функциональность.
[^5]: Проанализируйте соотношение цены и производительности между алюминиевыми и печатными платами из FR-4 для различных применений.
[^6]: Узнайте о стандартных вариантах толщины алюминиевых печатных плат и их влиянии на производительность.
[^7]: Узнайте о значении сертификации IATF 16949 для обеспечения качества при производстве печатных плат.
