Крошечные зазоры досаждают разработчикам печатных плат при соединении модулей. Перемычки припоя выходят из строя, ремонты не удаются, а громоздкие разъемы тратят место впустую. Зубчатые отверстия решают эти проблемы, создавая встроенные точки крепления для надежных низкопрофильных соединений.

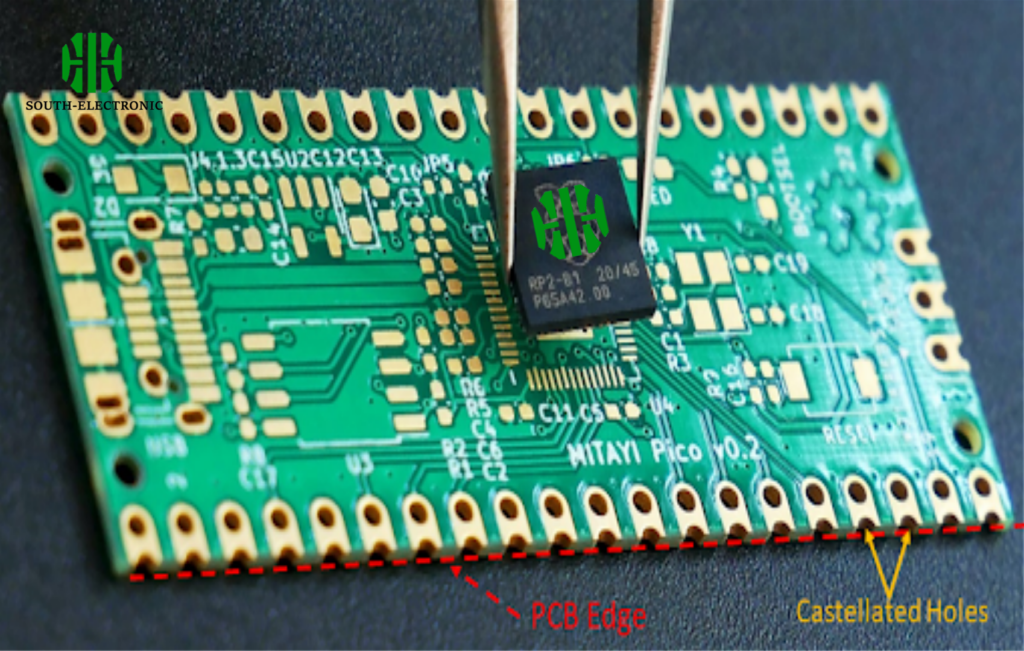

Зубчатые отверстия — это полуметаллизированные выемки вдоль краев печатной платы, которые позволяют производить прямую пайку платы к плате. Они устраняют свисающие провода и разъемы слишком большого размера, формируя стабильные электрические соединения и экономя место в модульных конструкциях.
Эти уникальные особенности делают зубчатые отверстия необходимыми для современной электроники. Но как именно они улучшают конструкции? Давайте рассмотрим их применение, стандарты и стратегические преимущества.
Как зубчатые отверстия улучшают модульную конструкцию печатной платы?
Вы когда-нибудь испытывали трудности с подключением сенсорных модулей без запутанной проводки? Зубчатые отверстия действуют как встроенные точки пайки, позволяя вам складывать печатные платы как кирпичики LEGO.
Зубчатые отверстия позволяют напрямую припаивать дочерние платы к материнским, создавая компактные модульные системы. Они улучшают целостность сигнала, сокращая пути соединения и уменьшая количество точек отказа по сравнению с ленточными кабелями или разъемами.
Основные преимущества зубчатой модульной конструкции
| Аспект | Традиционный метод | Зубчатое решение |
|---|---|---|
| Использование пространства | Громоздкие разъемы добавляют высоту | Плоское укладывание экономит трехмерное пространство |
| Надежность | Усталость проводов со временем | Прямая пайка устойчива к вибрации |
| Стоимость | Необходимы дополнительные разъемы | Требуется меньше компонентов |
Например, устройства IoT часто используют модули Wi-Fi с зубцами. Производители припаивают их непосредственно к материнским платам, избегая хрупких разъемов. Покрытые металлом края зубцов обеспечивают надлежащий поток припоя, а их расстояние предотвращает короткие замыкания. Такой подход лучше всего подходит для небольших и средних плат, поскольку большие печатные платы могут деформироваться во время пайки.
Какие стандарты регулируют производство зубчатых отверстий?
Неправильно сформированные отверстия портят целые партии. Без четких спецификаций зубцы трескаются или не проходят тесты на проводимость.
Требования к зубчатым отверстиям определяются стандартами IPC-7351 и IPC-A-600. Они определяют толщину покрытия, ширину кольцевого кольца и геометрию выемки для обеспечения механической прочности и электрической непрерывности.
Критические стандарты зубчатых соединений
| Стандарт | Область фокусировки | Требование |
|---|---|---|
| IPC-7351 | Конструкция контактной площадки | Минимальная толщина медной обмотки 0,2 мм |
| IPC-A-600 | Качество покрытия | Минимальная толщина покрытия отверстий 25 мкм |
| IPC-6012 | Окончательная приемка продукта | Отсутствие трещин в паяных соединениях |
Поставщики часто добавляют 0,5-миллиметровые площадки за края отверстий, чтобы компенсировать допуски сверления. Однажды я видел, как прототип вышел из строя, потому что производитель использовал стандартные спецификации переходов — тонкое покрытие треснуло во время пайки. Всегда указывайте «зубчатые отверстия» в своих производственных заметках, чтобы инициировать специальную обработку.
Когда следует выбирать зубцы вместо краевых разъемов?
Краевые разъемы шатаются. Пыль оседает в их гнездах. Однако замена на зубцы не всегда лучше — важен контекст.
Используйте зубцы для постоянных сборок с ограниченным пространством. Выбирайте краевые разъемы для часто отключаемых модулей или интерфейсов с большим количеством выводов.
Руководство по принятию решений: зубцы против разъемов
| Фактор | Зубцы | Краевые разъемы |
|---|---|---|
| Ремонтопригодность | Трудно отпаять | Легко отсоединить |
| Долговечность | Отлично подходит для статического использования | Лучше подходит для частого сопряжения |
| Плотность контактов | Ограничена краем платы | Поддерживает более 100 контактов |
В проекте контроллера дрона мы использовали зубцы для модуля GPS (постоянные), но сохранили порты USB в качестве краевых разъемов. Гибридный подход сбалансировал надежность с удобством обслуживания.
Заключение
Зубчатые отверстия обеспечивают компактную и надежную укладку плат в современной электронике. Они отлично подходят для конструкций с ограниченным пространством, но требуют соблюдения стандартов IPC и тщательной оценки вариантов использования по сравнению с традиционными разъемами.
