Вы когда-нибудь испытывали трудности с прототипированием схем без специальных печатных плат? Zero PCB решает эту дилемму. Эта универсальная плата позволяет вам создавать мгновенные схемы без травления или сложных конструкций. Продолжайте читать, чтобы раскрыть ее полный потенциал.

Zero PCB — это универсальная медная плата с отверстиями, расположенными на расстоянии 2,54 мм друг от друга, используемая для прототипирования. В отличие от специальных печатных плат, она не требует травления, что позволяет вам создавать схемы путем прямой пайки компонентов через предварительно просверленные контактные площадки.

Если вы думаете, что это похоже на платы Vero, вы наполовину правы. Давайте разберем уникальные преимущества и ограничения, которые помогут вам выбрать правильную платформу для вашего следующего проекта DIY.

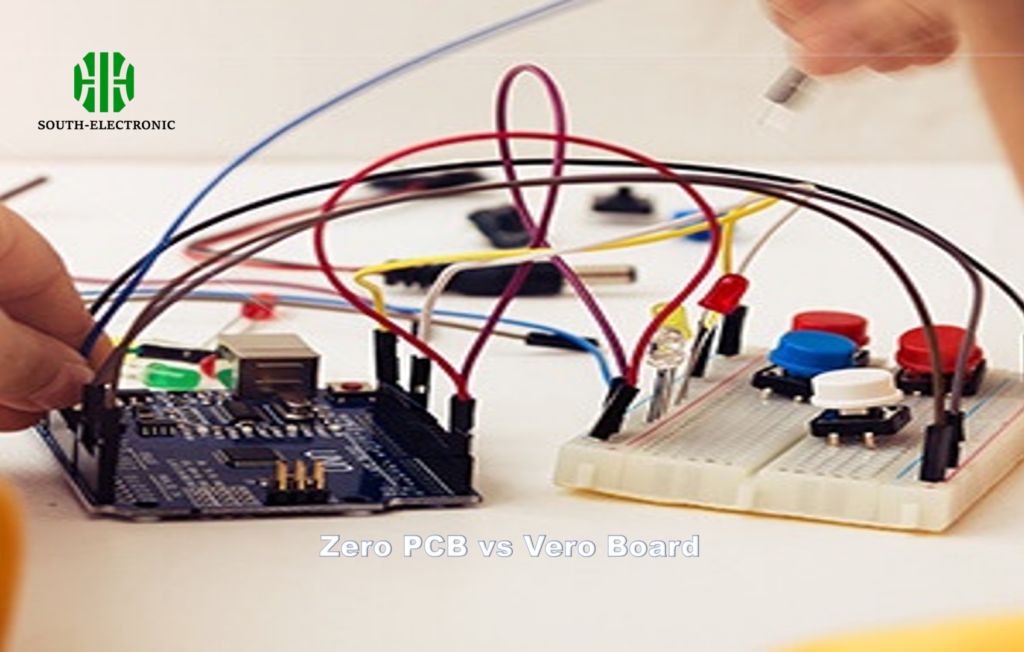

Zero PCB против Vero Board

Не знаете, что выбрать: Zero PCB[^1] или Vero Board[^2]? Правильный выбор зависит от ваших конкретных потребностей. Оба варианта позволяют быстро создавать прототипы, но имеют существенные различия в функциональности.

Выберите Zero PCB для пайки компонентов в отверстия в пользовательских макетах. Выберите Vero Board для деталей поверхностного монтажа и предустановленных схем соединений. Zero PCB предлагает полную свободу проектирования, в то время как Vero Board упрощает повторные схемы.

Ключевые факторы сравнения

Фактор Zero PCB Vero Board
Структура Изолированные медные площадки Предварительно подключенные медные полосы
Компоненты Предпочтительно сквозное отверстие Подходит для поверхностного монтажа
Модификации Легко обрезаемые дорожки Фиксированные соединения
Стоимость 50–150 ₹ 80–200 ₹
Лучше всего для Единичных прототипов Повторяющихся схемных конструкций

Платы Zero PCB работают лучше всего, когда каждое соединение требует настройки. Однажды я сжег три платы Vero, пытаясь изменить схему датчика, прежде чем перейти на Zero PCB. Изолированные контактные площадки позволяют мне перенаправлять провода, не повреждая соседние компоненты. Однако платы Vero экономят время для обычных схем усилителей, где предустановленные медные полоски соответствуют требуемым соединениям.

Как построить схему с помощью Zero PCB: пошаговое руководство

Новичок в Zero PCB? Не волнуйтесь. Для создания вашей первой схемы требуется всего пять инструментов и базовые навыки пайки.

1. Разместите компоненты на контактных площадках. 2. Паяные соединения. 3. Соедините связанные точки проводами. Используйте бокорезы для обрезки лишних выводов. Проверьте целостность цепи перед включением питания.

Паяние

Основные инструменты и советы

Инструмент Назначение Совет профессионала
Паяльник 25 Вт Пайка компонентов Содержите наконечник в чистоте для лучшей теплопередачи
Бессвинцовый припой Создание соединений Используйте толщину 0,8 мм для точности
Кусачки Обрезка ножек компонентов Обрезайте под углом 45°, чтобы предотвратить короткое замыкание
Мультиметр Проверка соединений Проверка сопротивления между соседними контактными площадками
Провода-перемычки Соединение несмежных контактных площадок Используйте провода 24AWG для слаботочных цепей

Всегда начинайте с центра и двигайтесь наружу. Я испортил свою первую печатную плату Zero, припаяв[^3] сначала краевые компоненты, что привело к деформации. Для микросхем используйте гнездо DIP — отпайка чипов с этих плат часто повреждает медные площадки.

Какие проекты лучше всего подходят для Zero PCB по сравнению со стандартной PCB?

Выбор между Zero и стандартной PCB? Масштаб и сложность вашего проекта будут иметь решающее значение.

Используйте Zero PCB для прототипов/тестирования (менее 10 единиц). Перейдите на стандартные PCB для конечных продуктов, которым нужна прочность, компактность или сложные многослойные схемы.

Сборка печатной платы

Руководство по подбору проекта

Требование Zero PCB Стандартная печатная плата
Количество 1-10 единиц 50+ единиц
Срок выполнения заказа Немедленно 5-14 дней
Сложность Однослойные конструкции Многослойные схемы
Эффективность затрат 10 ₹/единица (только материал) 2 ₹/единица (оптовые заказы)
Модификации Простота Требуется новое изготовление

Я узнал это на собственном горьком опыте, использовав Zero PCB для 30 датчиков WiFi. Несмотря на доступную изначально цену, повторная сборка каждого блока заняла в 3 раза больше времени по сравнению с изготовленными печатными платами. Теперь я резервирую Zero PCB для концептуальных сборок и тестирования на первом этапе.

Вывод

Zero PCB отлично подходит для самостоятельного создания прототипов с мгновенной пригодностью к использованию. Сочетайте его с Vero Board для повторяющихся проектов и переход на стандартные печатные платы для массового производства. Выбирайте мудро, исходя из фазы проекта и потребностей в сложности.


[^1]: Изучите эту ссылку, чтобы узнать об инновационных функциях Zero PCB и о том, как она может улучшить ваш опыт прототипирования.
[^2]: Откройте для себя преимущества Vero Board для проектирования схем, особенно для компонентов поверхностного монтажа и повторяющихся макетов.
[^3]: Откройте для себя эффективные методы пайки, которые могут улучшить ваши навыки и обеспечить лучшие соединения в ваших проектах.
