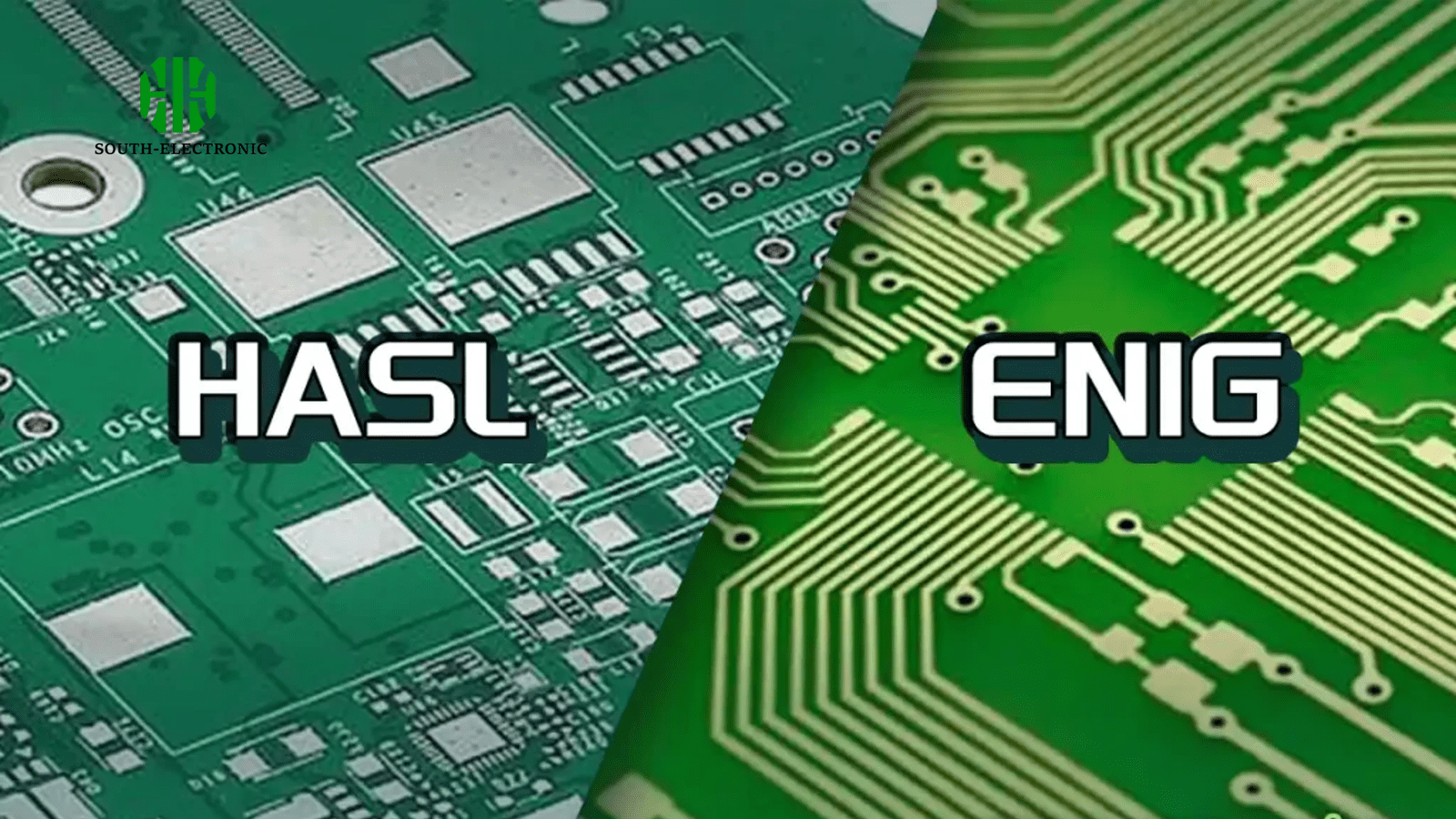

Выбор покрытий печатных плат кажется невозможным. Ваш проект провалился из-за неправильного выбора. Дефекты поверхности приводят к дорогостоящим переделкам. Давайте наглядно сравним оба варианта.
ENIG обеспечивает более ровную поверхность и служит дольше, чем HASL. Но HASL стоит дешевле. Какой вариант лучше всего подходит сегодня, зависит от потребностей вашего проекта.
Понимание этих покрытий важно для достижения реальных результатов. Далее мы рассмотрим три ключевых вопроса: стоимость, ценность и производительность.
Какое покрытие (HASL или ENIG) экономит затраты на компоненты с мелким шагом выводов для HDI-проектов?
HASL кажется дешевле, пока не появятся мелкие детали. Тонкие соединения требуют идеальных поверхностей. Шероховатый HASL создаёт скрытые дефекты.
HASL изначально стоит дешевле, но приводит к дефектам пайки на мелких компонентах. Плоская поверхность ENIG предотвращает затраты на доработку в плотных HDI-проектах, несмотря на более высокую первоначальную цену.
Факторы стоимости для мелкошаговых применений
Неровная поверхность HASL создаёт скрытые расходы:
| Фактор | Влияние HASL | Решение ENIG |
|---|---|---|
| Образование припоя | Высокий риск при зазорах менее 0,4 мм | Плоская поверхность предотвращает короткие замыкания |
| Частота доработок | Увеличение на 15–30% | Уровень дефектов менее 5% |
| Износ трафарета | Требуется частая очистка | Равномерное нанесение пасты |
Небольшие компоненты требуют идеального выравнивания. HASL оставляет неровности между контактными площадками. Эти неровности смещают паяльную пасту. Впоследствии между выводами образуются перемычки. Исправление этих неровностей требует дополнительного рабочего времени. ENIG стоит дороже за плату, но снижает трудозатраты. При изготовлении тысяч плат ENIG фактически экономит время на производстве. Кроме того, платы ENIG дольше служат до окисления. Вам не нужно торопить производство ради свежести.
Когда более высокая цена ENIG перевешивает экономию HASL?
Дешевые варианты со временем становятся дорогими. Электроника со временем сталкивается с суровыми условиями. Плохая защита снижает функциональность.
ENIG оправдывает свою стоимость в суровых условиях эксплуатации или сложных конструкциях. Там, где надежность предотвращает сбои в работе, долговечность ENIG компенсирует первоначальную надбавку к цене.
Сценарии ценности ENIG
Рассмотрите ENIG в следующих случаях:
| Ситуация | Риск HASL | Преимущество ENIG |
|---|---|---|
| Высокая влажность | Срок годности 3–6 месяцев | Более 12 месяцев до коррозии |
| Циклическое изменение температуры | Образование трещин в паяных соединениях | Никелевый слой поглощает напряжение |
| Контактные переключатели/ползунки | Золото быстро изнашивается на контактах | Более 50 000 рабочих циклов |
Когда-то я использовал HASL для морского оборудования. Платы, повреждённые солёным воздухом, повреждались за несколько месяцев. Общая стоимость замены удвоилась. ENIG лучше справляется с влагой, нагревом и трением. Подумайте о сложности ремонта. Медицинское или аэрокосмическое оборудование требует безупречной работы. Сбой означает судебные иски или отзыв продукции. ENIG также сохраняет сигнальные тракты чище. Золото не тускнеет, как припойные покрытия. Это обеспечивает стабильную работу критически важных систем.
Как ENIG и HASL влияют на целостность сигнала на высокоскоростных печатных платах?
Современные схемы работают на гигагерцовых частотах. Шероховатость поверхности замедляет сигналы. Энергия теряется на неровных дорожках.
Более гладкая поверхность ENIG обеспечивает меньшие потери сигнала, чем HASL. Для высокочастотных проектов, работающих на частотах свыше 500 МГц, ENIG обеспечивает более высокое качество сигнала, несмотря на более высокую стоимость.
Анализ характеристик сигнала
Влияние шероховатости поверхности на частоте 10 ГГц:
| Параметр | Влияние HASL | Влияние ENIG |
|---|---|---|
| Затухание сигнала | Потери 0,5 дБ на дюйм | Потери 0,2 дБ на дюйм |
| Стабильность кромок | Отклонение ±15% | Отклонение ±5% |
| Контроль импеданса | Сложно поддерживать допуски | Стабильные тракты с импедансом 50 Ом |
Сигналы распространяются по медным поверхностям. HASL создаёт холмы и впадины. Сигналы отражаются от неровностей. Это искажает их форму и синхронизацию. ENIG обеспечивает покрытие для мощёных дорог. Я протестировал оба покрытия на антенных цепях. HASL теряет на 40% больше мощности на частоте 6 ГГц. Небольшие различия приводят к серьёзным ошибкам. Вспомните маршрутизаторы 5G или серверные платы. Каждая потеря на дБ снижает дальность или скорость. ENIG быстрее даёт предсказуемые результаты.
Заключение
Выбирайте HASL для простых, экономичных проектов, требующих быстрого выполнения. Выбирайте ENIG, когда для вашей печатной платы важны надёжность, мельчайшие детали или высокая скорость.
