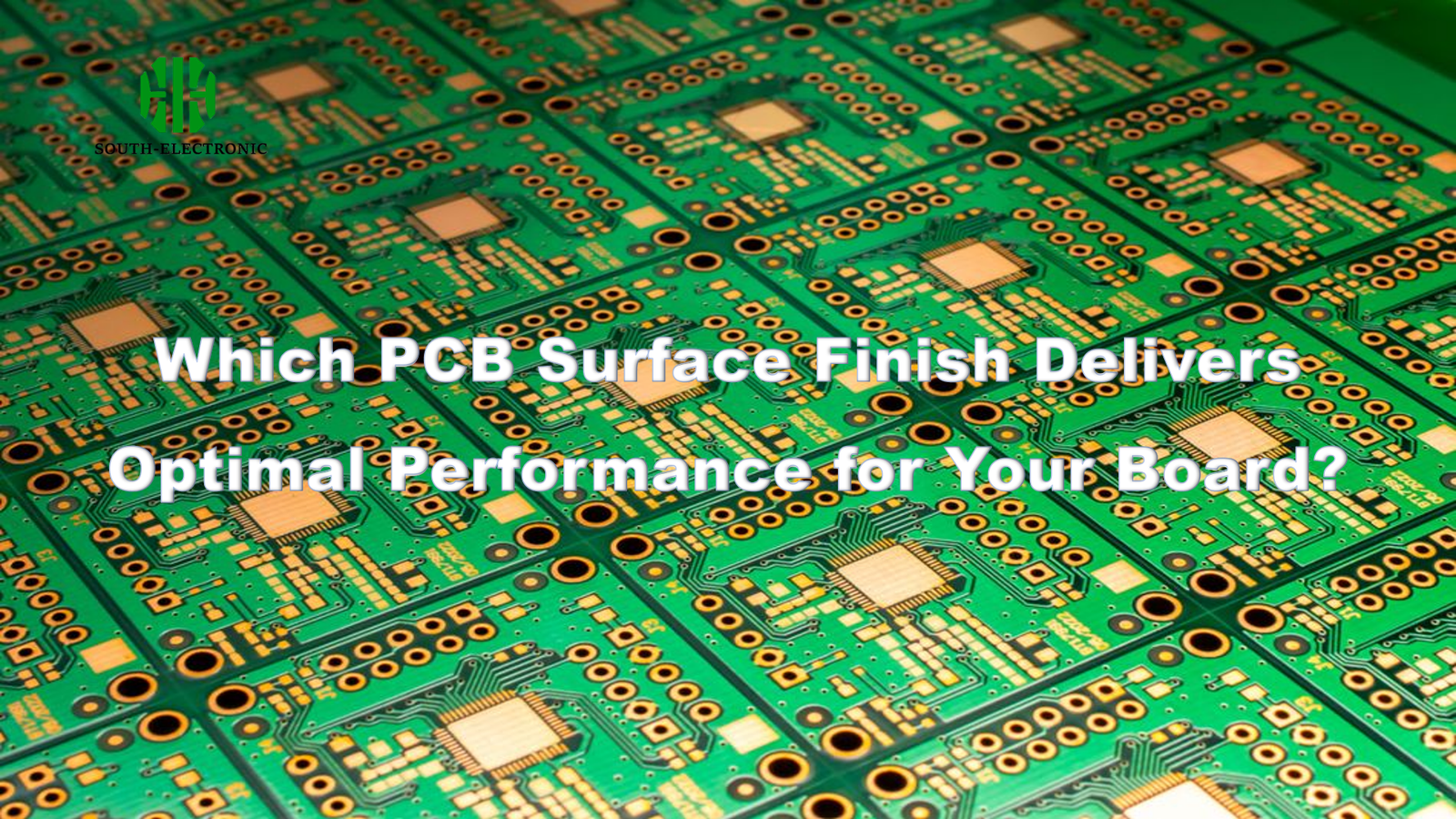

Выбор неправильной обработки поверхности печатной платы[^1] может привести к потере сигнала, плохим паяным соединениям и сбоям в работе. Имея 8 распространенных вариантов, инженеры часто испытывают трудности с поиском баланса между производительностью и производственными реалиями.
Идеальная обработка поверхности печатной платы зависит от частоты вашего приложения, факторов окружающей среды и бюджета. В то время как ENIG[^2] обеспечивает превосходную надежность для сложных плат, иммерсионное серебро отлично подходит для высокочастотных конструкций, а бессвинцовый HASL остается экономически эффективным для автомобильных органов управления.
Чтобы принимать обоснованные решения, нам необходимо изучить, как различные покрытия ведут себя при определенных эксплуатационных требованиях. Давайте проанализируем три критических сценария, с которыми сегодня сталкиваются инженеры.
HASL против ENIG против OSP: какое покрытие обеспечивает лучшую паяемость?
Проблемы с паяемостью составляют 43% затрат на переделку печатных плат. Выбор между этими покрытиями напрямую влияет на выход продукции и долгосрочную надежность.
HASL обеспечивает самую легкую пайку[^3] благодаря толстому покрытию без содержания свинца, в то время как ENIG сохраняет однородность для компонентов с мелким шагом выводов. OSP требует точного контроля процесса, но обеспечивает совместимость с чистой медью для высокочастотных сигналов.
Критические факторы при формировании паяных соединений
Сравнение термостойкости:
| Отделка | Пиковая температура оплавления | Допуск времени выдержки | Совместимость с флюсом |
|---|---|---|---|
| Свинец HASL | 265°C ±10°C | 45-90 секунд | Стандартный ROSH |
| ENIG | 280°C ±5°C | 30-60 секунд | Не требуется очистка |
| OSP | 250°C ±8°C | 15-30 секунд | Агрессивные флюсы |
Предварительно луженая поверхность HASL позволяет расширить технологические окна для крупносерийного производства. Однажды я видел, как проект по производству медицинских приборов перешел с OSP на ENIG после неудачной пайки — слой никеля обеспечивал необходимую тепловую буферизацию для их сложных компонентов BGA. Плоская поверхность ENIG обеспечивает точное нанесение паяльной пасты, что имеет решающее значение для QFN с шагом 0,4 мм.

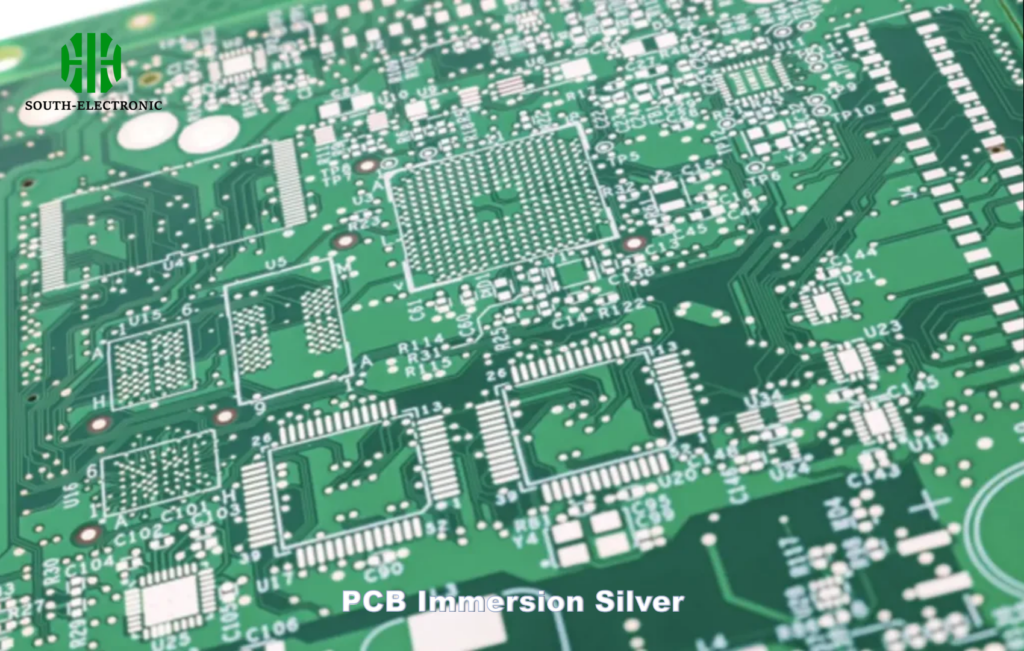

Как иммерсионное серебро предотвращает потерю сигнала на высокочастотных печатных платах?
Для антенн и радиолокационных систем 5G требуются покрытия поверхности, которые не мешают сигналам выше 10 ГГц. Традиционные покрытия создают неожиданные изменения импеданса.
Иммерсионное серебро[^4] сверхтонкое покрытие толщиной 0,12–0,25 мкм сохраняет постоянные диэлектрические свойства на частотах ГГц. Его гладкая поверхность снижает потери из-за скин-эффекта по сравнению с более грубыми покрытиями ENIG.
Стратегии оптимизации целостности сигнала
Влияние шероховатости поверхности на частоте 28 ГГц:
| Отделка | Ra (мкм) | Вносимые потери (дБ/см) |
|---|---|---|
| Иммерсионное серебро | 0,15 | 0,38 |
| ENIG | 0,35 | 0,57 |
| OSP | 0,08 | 0,41 |
Хотя OSP обеспечивает самую гладкую поверхность, его органический состав быстрее разрушается во влажной среде. Срок годности иммерсионного серебра в 6 месяцев превосходит 3-месячный срок годности OSP. Для проекта спутниковой связи мы добились снижения затухания сигнала на 18 %, перейдя с ENIG на иммерсионное серебро, что критически важно для поддержания бюджетов связи.

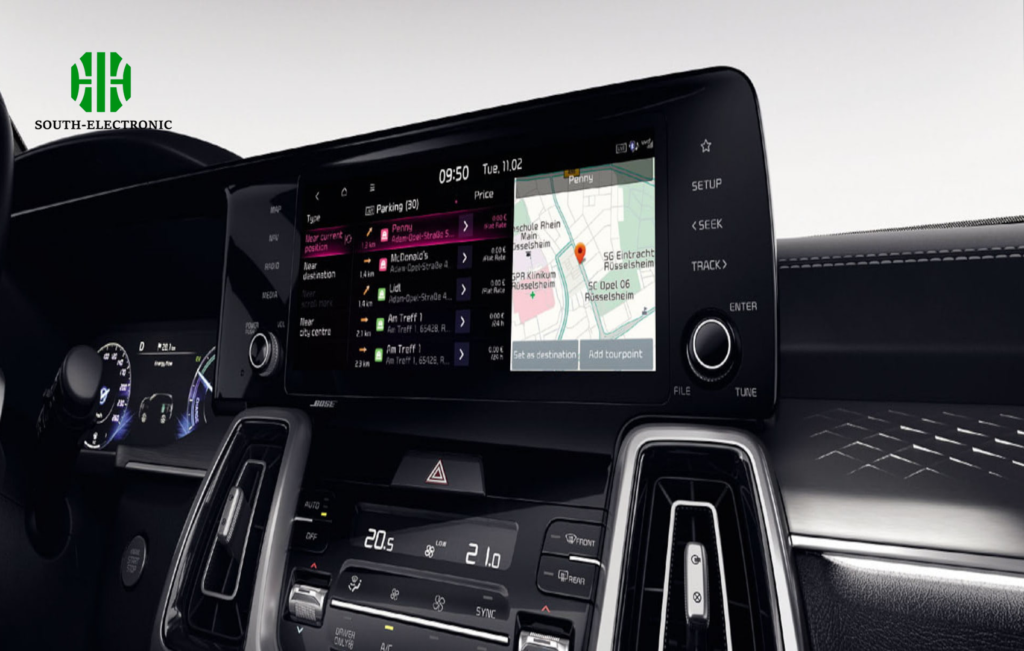

Надежен ли бессвинцовый HASL для производства автомобильной электроники?
Автомобильные печатные платы выдерживают температурные циклы от -40 °C до 150 °C, устойчивы к вибрации и химическому воздействию. Давление затрат заставляет производителей использовать HASL, несмотря на его предполагаемые ограничения.
Современный бессвинцовый HASL[^5] (Sn96.5/Ag3.0/Cu0.5) проходит испытания AEC-Q100 при правильном нанесении. Его толщина покрытия 1-3 мкм защищает медь лучше, чем OSP в подкапотных условиях.
Данные о рабочих характеристиках термоциклирования
Результаты испытаний (1500 циклов от -40 °C до +125 °C):
| Отделка | SIR (Ω) После испытания | Рост дендритов | Коэффициент прохождения IST |
|---|---|---|---|
| LF HASL | 5,8×10⁹ | Не обнаружено | 92% |
| ENIG | 2,1×10¹⁰ | Незначительное Ni-Sn | 97% |
| Погружение Sn | 4,3×10⁸ | Значительное | 83% |
Клиент из автомобильной промышленности сократил расходы на 22%, используя LF HASL вместо ENIG для модулей управления кузовом. Ключевым моментом было внедрение азотного оплавления для минимизации окисления — их первоначальный уровень дефектов 5% снизился до 0,8% после оптимизации процесса. Контроль толщины остается критически важным — мы измеряем покрытия HASL каждые 30 минут во время производственных циклов.
Заключение
Выбирайте отделку поверхности на основе электрических потребностей, воздействия окружающей среды и возможностей сборки. ENIG подходит для сложных плат, иммерсионное серебро оптимизирует производительность ВЧ, в то время как современный HASL удовлетворяет бюджеты автомобильной промышленности при строгом контроле процесса.
