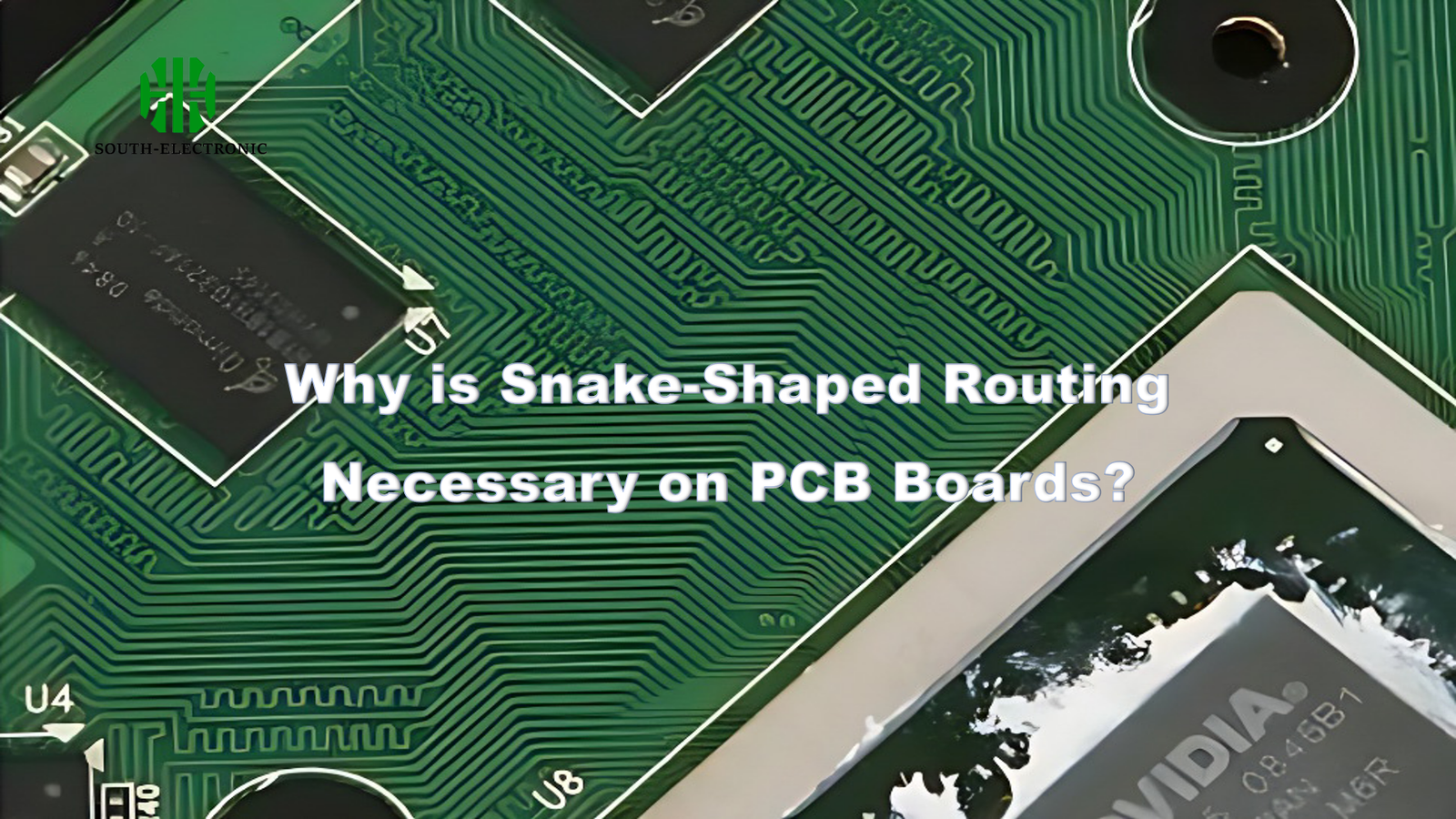

Вы когда-нибудь боролись с ошибками синхронизации в высокоскоростных проектах печатных плат? Задержки сигналов могут нанести ущерб производительности, но большинство плат недостаточно плоские для идеальной синхронизации. Добро пожаловать в мир змеевидной трассировки, где изгибы дорожек решают кошмары синхронизации.
Змеевидная трассировка намеренно добавляет контролируемые задержки к более быстрым сигналам, обеспечивая синхронизированное время прибытия по связанным трассам. Эта техника компенсирует естественные несоответствия синхронизации[^1], вызванные различной длиной пути или размещением компонентов.
Для разработчиков, работающих с высокоскоростными интерфейсами, понимание змеевидной трассировки[^2] не является обязательным — это выживание. Давайте разберем эту важную технику с помощью четырех важных вопросов, которые должен освоить каждый инженер печатных плат.
Что такое змеиная маршрутизация и как она влияет на задержку сигнала?
Представьте себе двух гонщиков — один выбирает короткие пути, другой объезды. Змеиная маршрутизация работает как эти объезды. Вместо прямых путей мы создаем намеренные извилины, чтобы замедлить более быстрые сигналы.
Змеиная маршрутизация управляет длиной трассы, чтобы выровнять задержки распространения сигнала[^3]. Добавленные изгибы увеличивают длину электрического пути, сохраняя логические соединения, компенсируя несоответствия синхронизации в параллельных шинах или дифференциальных парах.
)
Три ключевых фактора в согласовании задержки
| Параметр | Прямая трасса | Змеиная трассировка | Назначение |
|---|---|---|---|
| Физическая длина | Короткая | Расширенная | Компенсация задержки |
| Эффективная задержка | Быстрая | Согласованная | Синхронизация |
| Свобода трассировки | Ограниченная | Гибкая | Размещение компонентов |
Три метода доминируют в согласовании задержек:
- Меандровые узоры: повторяющиеся U-образные изгибы
- Тромбоновая маршрутизация: постепенное волнообразное расширение
- Пилообразная маршрутизация: угловые зигзаги под углом 45 градусов
Скорость распространения волны в FR-4 составляет ≈6 дюймов/нс. Добавление 200 мил змеевидной маршрутизации вносит задержку ≈33 пс — критически важную для установок DDR4 с ограничениями перекоса 50 пс. Современные инструменты ECAD автоматически рассчитывают требуемую длину меандра на основе ограничений по времени.
Когда проектировщики печатных плат вынуждены использовать змеевидные дорожки?
Вы когда-нибудь пробовали маршрутизировать память DDR4 без змеевидных дорожек? Это как дирижировать оркестром без дирижера. Требования по времени требуют точности, которую не может обеспечить ни один прямой путь.
Змеиная маршрутизация становится обязательной, когда группы сигналов требуют согласованных задержек[^4] помимо простой настройки длины. Критические приложения включают сети распределения тактовых импульсов, параллельные шины данных и согласование фаз дифференциальных пар.
)
Пять не подлежащих обсуждению вариантов использования
| Применение | Допустимый перекос | Типичный стиль изгиба |
|---|---|---|
| Память DDR | 5 ГГц) требуют пятикратного интервала или защитных заземлений между змеевидными разделы.** |
)
Правила интервалов для различных сценариев
| Скорость сигнала | Минимальный интервал | Рекомендуемый шаблон |
|---|---|---|
| <1 ГГц | 2× ширина | Тромбоновые волны |
| 1-5 ГГц | 3× ширина | Круговые дуги |
| 5-10 ГГц | 4× ширина | Экранированные землей S-образные кривые |
| 10 ГГц | 5× ширина | Копланарные волноводы |
Балансировка плотности и изоляции:1. Для дифференциальных пар сопротивлением 100 Ом сохраняйте зазор 20 мил между несвязанными змеевиками
- Добавьте заземляющие переходные отверстия между соседними змеевидными секциями в многогигагерцовых конструкциях
- Используйте материал Rogers для более плотного зазора в радиочастотных приложениях
Неудачное исследование: конструкция SerDes на 25 Гбит/с с зазором 6 мил между меандрами понесла ухудшение вносимых потерь на 12 дБ. Увеличение зазора до 18 мил восстановило целостность сигнала, одновременно удовлетворяя требованиям по задержке.
Как избежать распространенных ошибок при высокоскоростной змеевидной разводке?
Даже эксперты спотыкаются при змеевидной разводке — однажды я испортил соединение PCIe, чрезмерно оптимизировав плотность изгибов. Исправления синхронизации не должны нарушать целостность сигнала.
Избегайте изгибов под прямым углом и симметричных схем. Вместо этого используйте плавные изгибы, раздвигая меандры по слоям. Всегда запускайте моделирование SI после компоновки со встроенными моделями S-параметров.
Четыре критические проверки надежных змеевиков
| Ловушка | Последствие | Метод предотвращения |
|---|---|---|
| Острые углы | Скачки импеданса | Используйте изгибы под углом 45° или изогнутые |
| Нет соответствия длины | Остаточный перекос | Измерение от кристалла до кристалла |
| Игнорирование эффектов переходов | Несоответствующие задержки | Включить длины заглушек переходов |
| Слепое моделирование | Отказы на месте | Запустите моделирование ЭМ на переходах изгибов |
Проверенный рабочий процесс:
- Установите максимально допустимый перекос (например, 5 пс)
- Сначала проложите прямые трассы
- Добавьте извилины к более коротким путям
- Проведите моделирование с наихудшими вариациями процесса
- Проверьте с помощью измерений TDR/TDT
Для конструкции 112G PAM4 требовалась итеративная настройка — регулировка амплитуд извилины при мониторинге глазковых диаграмм. Окончательные змеевидные узоры занимали 30% площади трассировки, но достигли глазковых отверстий 0,8 UI.
Заключение
Змеевидная трассировка уравновешивает задержки сигнала, когда точность важнее всего. Несмотря на сложность, освоение меандровых узоров и правил интервалов[^6] открывает надежные высокоскоростные конструкции. Помните: исправления синхронизации никогда не должны переопределять целостность сигнала[^7] — ваши изгибы должны устранять задержки, а не создавать новые проблемы.
