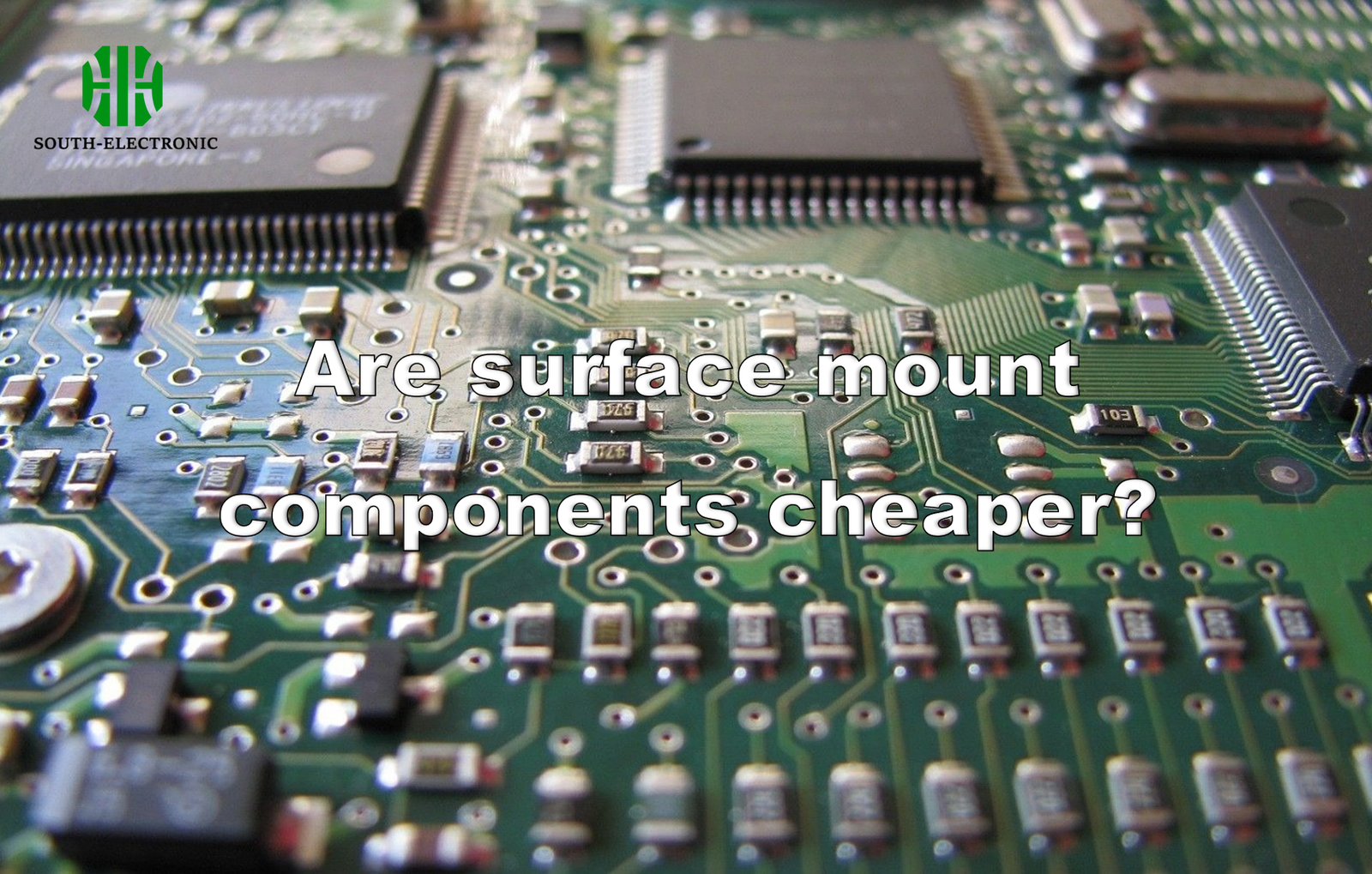

Solía pagar cientos de dólares más por piezas de orificio pasante hasta que descubrí las alternativas de montaje superficial. A los fabricantes les encantan los SMT con razón: veamos por qué estos pequeños componentes pueden ahorrar mucho dinero en proyectos electrónicos.
Sí, los componentes de montaje superficial[^1] suelen ser entre un 30 % y un 70 % más baratos que sus equivalentes de orificio pasante en volúmenes de producción medios y altos. Requieren menos material y permiten el ensamblaje automatizado, eliminando los costos de perforación y la mano de obra. Sin embargo, los lotes pequeños pueden generar costos de configuración más altos por las plantillas y la programación.
¡Qué es la tecnología de montaje superficial!
Esta ventaja en el precio explica por qué aproximadamente el 90 % de la electrónica moderna utiliza componentes con tecnología de montaje superficial. Pero para comprender completamente el ahorro, necesitamos explorar diferentes tipos de SMD, aclarar las diferencias terminológicas y examinar estrategias de implementación.
¿Cuáles son los componentes SMD más comunes?
¿Alguna vez has abierto un smartphone y te has preguntado por esas piezas microscópicas? Los componentes de montaje superficial más comunes resuelven las necesidades esenciales de los circuitos, minimizando el espacio y el coste. Resistencias, condensadores y transistores dominan los diseños SMT.
Los componentes comunes de la tecnología de montaje superficial incluyen resistencias (tamaños de chip de 0201 a 1206), condensadores cerámicos, transistores SOT-23, circuitos integrados QFP e inductores. Estos paquetes estandarizados permiten que las máquinas automatizadas de selección y colocación ensamblen rápidamente las PCB sin inserción manual, lo que reduce significativamente los costos de mano de obra por unidad.
Explicación de las tres categorías clave de SMD
Comprender las categorías de componentes ayuda a optimizar los costos de la lista de materiales:
- Componentes pasivos:
| Componente | Ventaja de costo | Ejemplo de tamaño |
|---|---|---|
| Resistencias | Económicas (0.001 $/unidad) | 0201 (0.6 x 0.3 mm) |
| Condensadores | Eliminan los cables conductores | Chips cerámicos 0402 |
| Inductores | Ideal para producción en masa | Bobinas blindadas |
-
Componentes activos:
Los transistores de montaje superficial, como el SOT-23, cuestan un 40 % menos que sus equivalentes de orificio pasante debido al mínimo uso de cobre. Los encapsulados de circuitos integrados, como el QFN, exponen almohadillas térmicas que reemplazan los voluminosos disipadores de calor. -
Conectores y componentes especializados:
Si bien algunas piezas especializadas aún utilizan orificio pasante, los conectores SMT modernos con pines almenados reducen drásticamente los costos de mecanizado. Esta taxonomía demuestra por qué los fabricantes prefieren cada vez más los métodos de ensamblaje de montaje superficial.
¿Cuál es la diferencia entre los componentes SMT y SMD?
Una vez confundí estos términos al buscar piezas y perdí $200 pidiendo bobinas incorrectas. La distinción es importante para el seguimiento de costos y la adquisición. SMD se refiere a piezas individuales, mientras que SMT describe el sistema y el proceso.
SMD (Dispositivo de montaje superficial) se refiere a componentes específicos como transistores o condensadores de montaje superficial. SMT (Tecnología de montaje superficial) abarca el proceso de ensamblaje, incluyendo la impresión de pasta de soldadura y los hornos de reflujo. Considere los SMD como bloques de construcción y el SMT como el método de construcción.
Implicaciones de Costo de la Confusión Terminológica
La claridad previene errores costosos:
-
Impacto en la Adquisición
Pedir por error componentes de orificio pasante en lugar de componentes de montaje superficial supone un error de más de $10,000 en la producción en masa debido a problemas de compatibilidad. -
Costo del Proceso
Los gastos de maquinaria SMT (plantillas, máquinas de selección y colocación) son costos fijos que se amortizan en las tiradas de producción, mientras que los costos de SMD aumentan con el volumen. -
Consideraciones de Diseño
La tecnología SMT requiere perfiles térmicos[^4] específicos y diseños de almohadillas que afectan la fiabilidad durante la soldadura de componentes de montaje superficial. Un uso incorrecto de estos métodos aumenta las tasas de fallos.
Esta distinción también ayuda a identificar las desventajas de la tecnología de montaje superficial. Si bien los SMD reducen el coste de las piezas, los equipos SMT requieren una inversión inicial considerable que podría no ajustarse a los presupuestos de la fase de prototipo.
¿Cómo usar componentes de montaje superficial?
¡Mi primer proyecto SMT parecía una explosión de soldadura! La identificación y el manejo de componentes de montaje superficial requieren técnicas diferentes a las de los orificios pasantes. Con práctica, conseguirás resultados profesionales con cualquier presupuesto.
Comienza soldando a mano paquetes más grandes (0805+), utilizando pinzas y fundente de calidad. Para la producción, aplique la pasta de soldadura mediante una plantilla, coloque los componentes con herramientas de vacío y refluya en hornos con control de temperatura. Mantenga la seguridad ESD[^5] durante todo el proceso para evitar dañar los sensibles SMD.
Comparación de cuatro enfoques de implementación
Aquí te explicamos cuándo elegir cada método:
| Método | Costo/Mano de obra | Ideal para | Limitaciones |
|---|---|---|---|
| Soldadura manual | Bajo/Laborioso | Prototipos y reparaciones | Problemas de paso fino |
| Retrabajo con aire caliente | Medio | Intercambio de componentes | Riesgo de daño térmico |
| Selección de escritorio | Medio/Medio | Lotes pequeños | Costo de la máquina: más de $5000 |
| SMT automatizado | Alto/Bajo | Más de 1000 unidades | Costo de instalación: $25 000 |
Para los aficionados al bricolaje, la elección entre componentes de montaje superficial y de orificio pasante es una cuestión de escala. Los proyectos pequeños pueden justificar el ensamblaje manual con herramientas como soldadores de punta curva, mientras que los emprendedores que producen wearables en masa necesitan fabricantes contratados con líneas automatizadas. Verifique siempre las marcas de polaridad durante la identificación de los componentes de montaje superficial antes de soldar para evitar cortocircuitos.
Conclusión
Cambiar a componentes de montaje superficial reduce drásticamente los costos de fabricación gracias al ahorro de material y la automatización, lo que compensa la inversión inicial en la configuración a escala de producción para la mayoría de los proyectos electrónicos.
