¿Alguna vez has tenido problemas con fallas en la placa de circuito de tu smartphone? ¿Frustrado por el sobrecalentamiento de los procesadores o las conexiones inestables? El empaquetado BGA[^1] resuelve estos problemas de la electrónica moderna.

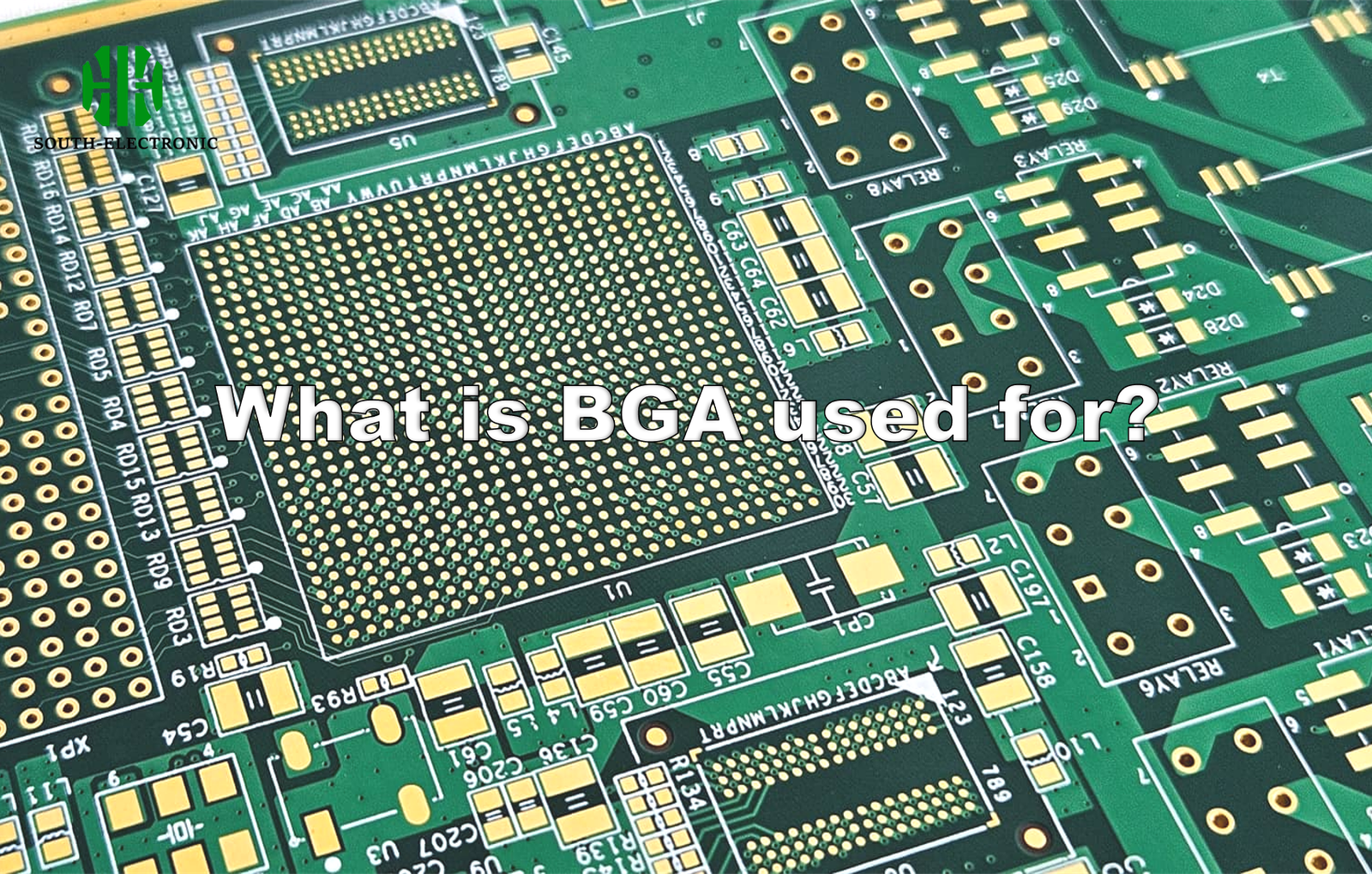

BGA (Ball Grid Array) integra bolas de soldadura bajo circuitos integrados para procesadores, GPU y memoria, donde el rendimiento es fundamental. Su diseño denso supera los antiguos diseños de pines, mejorando el flujo eléctrico y la refrigeración para teléfonos, ordenadores y dispositivos de telecomunicaciones que utilizan espacios reducidos o consumen mucha energía.
Comprender el BGA facilita diseños más inteligentes. Ahora, exploremos las reglas clave de diseño, las realidades de la reparación y comparaciones de encapsulados alternativos para tu próximo proyecto.
¿Cuáles son los puntos clave de diseño para PCB BGA? ¿Su placa falla por estrés térmico? Los BGA pequeños requieren una planificación precisa que muchos pasan por alto al principio.
Concéntrese en la alineación de los pads, el enrutamiento de las pistas y las vías térmicas. Un tamaño de pad perfecto evita puentes de soldadura, mientras que el enrutamiento de escape evita interferencias de señal como diafonía o ruido.
¡¿Cuándo es necesario retrabajar un BGA?!
Elementos críticos de diseño: Desglose
El éxito depende de tres factores medibles:
| Elemento | Por qué es importante | Mejores prácticas |
|—————–|———————————-|———————————-| | Diámetro de la almohadilla | Evita la superposición de bolas | Tamaño de bola ±10% |
| Ubicación de las vías | Evita daños por perforación | Utiliza microvías fuera de las almohadillas |
| Elección del laminado | Controla la disipación de calor | Selecciona laminados de bajo CTE |
Las placas de alta densidad necesitan trazas de impedancia controladas[^3]. Prefiero un enrutamiento dog-leg de 45° entre bolas, que reduce la capacitancia en comparación con los giros de 90°. Para las demandas térmicas, escalone los patrones de vías bajo los chips utilizando vías rellenas; esto reduce la temperatura de unión en 15 °C en las pruebas de esfuerzo. El grosor del laminado de PCB se vuelve crucial en este punto; núcleos más gruesos, como los de 2,4 mm, contribuyen a la deformación durante el reflujo. Simule siempre la expansión térmica con antelación: los cambios en la densidad del cobre afectan la estabilidad del material del laminado de PCB a lo largo de los ciclos de temperatura. Para equilibrar la temperatura, también es necesario considerar la proporción de laminado de PCB frente a preimpregnado. He visto laminados con un 70 % de contenido de resina que impiden la separación de capas a temperaturas pico de reflujo.
¿Es realmente posible retrabajar un componente BGA?
¿Se ha enfrentado a una placa de desecho de 500 $ porque falló un chip? Muchos ingenieros asumen erróneamente que los BGA son desechables después de soldarlos.
Sí, el retrabajo profesional tiene éxito con calentadores infrarrojos y herramientas de precisión. Un perfil de temperatura preciso preserva la placa a la vez que funde limpiamente las bolas de soldadura que se encuentran debajo.
Revisión paso a paso de la retrabajación
Las fases clave incluyen calentamiento controlado y microscopios:
| Platina | Equipo necesario | Factor de riesgo |
|---|---|---|
| Extracción | Boquilla de aire caliente | Levantamiento de la almohadilla |
| Limpieza del sitio | Mecha de trenza de cobre | Daños por sobrecalentamiento |
| Alineación | Centrador óptico | Desalineación de la bola |
He recuperado BGAs de 0,4 mm de paso utilizando rampas de temperatura de 3 °C/segundo; las velocidades más rápidas agrietan los componentes adyacentes. proceso de fabricación de laminados de PCB[^5] Las opciones determinan las probabilidades de supervivencia; los materiales de baja pérdida, como el FR4-TG170, mantienen la adhesión de las almohadillas durante los recalentamientos. Al buscar kits, fabricantes confiables de laminados de PCB en India, como Ventec, ofrecen versiones sin halógenos resistentes a la delaminación. Fundamentalmente, la velocidad de flujo del preimpregnado influye en la unión de las capas: una mayor viscosidad de la resina minimiza la formación de ampollas debajo de los chips. Recuerde: la reutilización de los componentes depende de que los tipos de laminado de PCB soporten picos de reflujo repetidos de 260 °C sin decoloración.
BGA vs. QFN vs. LGA: ¿Cómo elegir el encapsulado adecuado para su placa PCB?
¿Tiene problemas para analizar las hojas de datos de encapsulado? Cada formato de circuito integrado se adapta a diferentes nichos de precio y rendimiento que no puede ignorar.
Seleccione BGA para un máximo de pines inferior a 20 mm², QFN cuando el coste lo justifique o LGA para zócalos que requieran intercambios. Equilibre la densidad de pines con los disipadores térmicos y los costes de montaje por fase de diseño.
Matriz de decisión para proyectos reales
La elección depende de las limitaciones de su placa:
| Encapsulado | Densidad de pines | Dificultad de retrabajo | Rendimiento térmico |
|---|---|---|---|
| BGA | ★★★★★ | ★★★★★ | ★★★★★ |
| QFN | ★★★☆☆ | ★★★★☆ | |
| LGA | ★★★★☆ | ★☆☆☆ | ★★★☆☆ |
Fabricantes de laminados de PCB como Isola destacan por su capacidad para BGA que requieren una disipación de calor estable; sus laminados RF son la estrella de los módulos 5G. Por el contrario, los QFN se adaptan bien a núcleos delgados; si se suelda manualmente, se recomienda un grosor del laminado de PCB inferior a 1,6 mm. Evito los LGA en placas multicapa porque los contactos de resorte requieren superficies más planas que las que ofrecen la mayoría de los grados de material laminado de PCB. ¿Interruptores a mitad de proyecto? Consulte la temperatura de descomposición (Td) de laminado de PCB vs. preimpregnado: algunos laminados económicos se queman por encima de los 200 °C durante la soldadura del zócalo LGA. Siempre cree prototipos con el proceso de fabricación del laminado de PCB planificado para detectar la deformación a tiempo.
Conclusión
El BGA permite dispositivos electrónicos más pequeños y rápidos, pero exige un diseño preciso y habilidades de retrabajo. Compare sus ventajas con las necesidades de alto rendimiento después de comparar a fondo los encapsulados.
