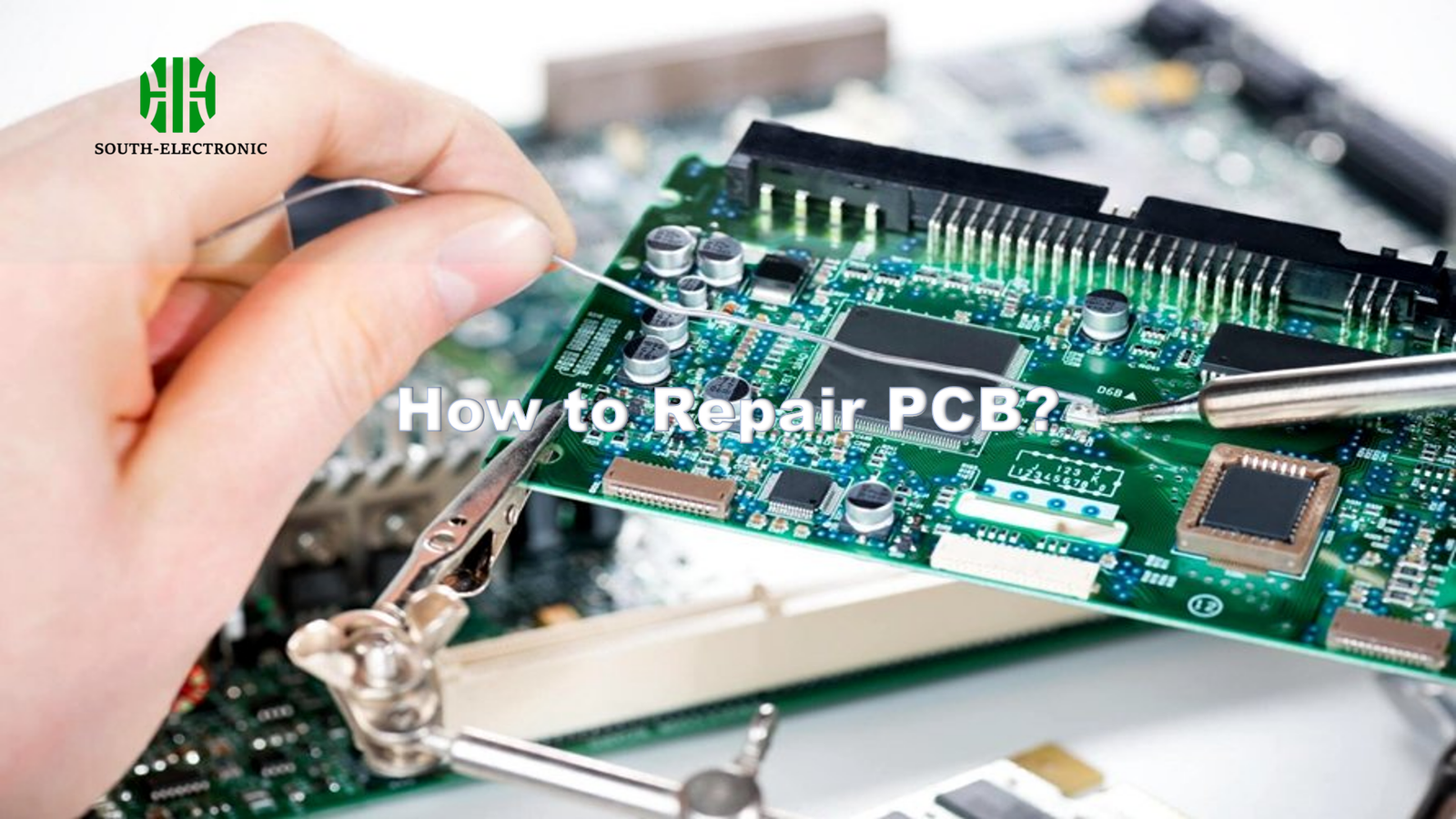

Tener una PCB rota puede arruinarte el día. De repente, tu proyecto deja de funcionar. Pero no te preocupes. No significa el fin. Con las herramientas adecuadas, puedes arreglarlo tú mismo. Ahorra tiempo y dinero con técnicas sencillas de reparación de PCB.
Primero identifica el problema: pistas rotas, almohadillas faltantes o piezas dañadas. Luego, usa herramientas esenciales como un soldador y cables de cobre. Limpia bien la zona y vuelve a conectarla usando puentes de cable. Este proceso básico de reparación de PCB restaura la función sin necesidad de reemplazos.
Ahora ya entiendes los pasos básicos para una reparación exitosa de una PCB. Pero cada problema requiere soluciones diferentes. Exploremos soluciones específicas que todo aficionado a la electrónica debería conocer. He usado estos métodos durante años en mis proyectos.
¿Cómo identificar el punto exacto de fallo en una PCB?
Encontrar el verdadero punto de falla es difícil. Sin las herramientas adecuadas, se adivina. La pérdida de tiempo aumenta la frustración al reparar la PCB. Deje de adivinar y aprenda técnicas probadas.
Primero, realice comprobaciones visuales con buena iluminación. Luego, pruebe con un multímetro en modo de continuidad. Esto confirma las conexiones rotas. Para detectar problemas ocultos, aplique la alimentación y observe si hay puntos calientes. Estos pasos identifican cualquier punto de falla en cada ocasión.
Encontrar el punto de falla consta de tres partes críticas. Cada una desarrolla sus habilidades de reparación de PCB.
Paso 1: Métodos de inspección visual
Primero, observe detenidamente sin alimentación. Siempre empiezo aquí después de limpiar la PCB.
| Tipo de defecto | Señales visibles |
|---|---|
| Trazas quemadas | Decoloración o líneas carbonizadas |
| Almohadillas levantadas | Anillos de cobre desprendidos de la placa |
| Soldadura agrietada | Líneas finas alrededor de las patas de los componentes |
| Pistas rotas | Huecos físicos en las líneas de cobre |
Use una lupa potente. Trace cada ruta con cuidado. Las pistas quemadas muestran marcas oscuras. Las almohadillas levantadas se ven irregulares.
Paso 2: Pruebas con herramientas
Si no se observa nada, use su multímetro. Ajústelo en modo de continuidad como hago a diario. Toque la sonda para trazar el inicio y el final. Si no hay pitido, significa que hay una ruptura entre los puntos. Pruebe componentes como los condensadores para detectar problemas de resistencia. Esta herramienta se encarga de la mayoría de las reparaciones de placas de circuito impreso (PCB).
Paso 3: Detección avanzada
Si los métodos básicos no funcionan, intente alimentar la placa. Compruebe si hay puntos calientes con sondas de temperatura. O aplique pintura conductora para kits de reparación de pistas de circuito impreso (PCB). Observe dónde se detiene la electricidad. Siempre aísle primero las secciones de alimentación.
Comience con algo simple y luego vaya avanzando. Etiquete las áreas sospechosas con cinta adhesiva. Documentar el progreso ayuda a seguirlo.
¿Cómo reparar la pista de la PCB?
Las pistas rotas detienen el flujo de corriente. Sin conexión, tu circuito falla. Parece imposible arreglar las pequeñas líneas de cobre. Pero reparar las pistas de la PCB es más fácil de lo que crees.
Limpieza bien la zona de la pista dañada. Coloca puentes de cable en las secciones rotas. Suelda con cuidado para reconectar las pistas. Este método de reparación de circuitos de PCB renueva las placas que no funcionan.
Reparar pistas rotas requiere enfoques específicos. Aprendí esto reparando cientos de placas.
Comparación de materiales de reparación
Diferentes huecos requieren diferentes soluciones.
| Material | Ideal para | Durabilidad |
|---|---|---|
| Cable de cobre | Roturas largas de pistas | Muy resistente |
| Pintura conductora | Huecos pequeños | Moderado |
| Puentes de soldadura | Interrupciones menores | Bajo |
Prefiero el cable de cobre por su fiabilidad. Los cables automotrices son ideales para usar en kits de reparación de placas PCB.
Proceso de reparación paso a paso
- Retire la máscara de soldadura de los extremos de las pistas.
- Corte el cable aislante delgado a la longitud necesaria.
- Pele los extremos del cable con alicates de corte al ras.
- Suelde un extremo firmemente a la zona de la pista limpia.
- Compruebe la alineación antes de conectar el segundo extremo.
- Aplique fundente y suelde la otra conexión.
Después de reparar la pista quemada de la PCB, aplique una capa de epoxi. Esto protege contra futuros daños. Deje curar durante la noche antes de realizar la prueba.
Evite el sobrecalentamiento durante la reparación. El calor excesivo destruye las pistas adyacentes. Trabaje con luz brillante para ver los detalles.
¿Cómo reparar las pistas levantadas en la PCB?
Las pistas de cobre levantadas imposibilitan la soldadura. Las patas de los componentes cuelgan sueltas sin puntos de anclaje. Parece que la placa ya no sirve. Pero una buena reparación de las pistas ahorra circuitos costosos.
Limpie las pistas expuestas cerca de la zona de la pista. Conecte los cables delgados a puntos alternativos. Suelde los componentes a través de estas conexiones. Esta reparación permite reparar una almohadilla levantada sin soldar directamente en el punto dañado.
¡Qué es una almohadilla de PCB! (https://southelectronicpcb.com/wp-content/uploads/2024/04/What-is-PCB-Pad.png)
Las almohadillas levantadas son fáciles de reparar durante el retrabajo. Pero las reparaciones funcionan si se sabe cómo.
Matriz de enfoques para la reparación de almohadillas
Cada tipo de almohadilla requiere una técnica diferente.
| Tipo de almohadilla | Método de reparación recomendado | Estabilidad |
|---|---|---|
| Almohadillas pequeñas | Conectar a un punto de prueba cercano | Adecuado |
| Almohadillas ancladas | Reforzar la pista con epoxi | Bueno |
| Almohadillas de plano de tierra | Perforar un pequeño orificio y cablear a través de ellas | Excelente |
En mi experiencia, las reparaciones de plano de tierra son las que más duran. Use cables delgados de teflón para mayor flexibilidad.
Soluciones paso a paso
Primero, limpie bien las áreas circundantes. Luego:
- Trace las vías conectadas bajo una lupa.
- Para pistas expuestas: suelde el cable puente al segmento intacto.
- Conecte las patillas del componente al extremo libre del puente.
- Asegure las conexiones con una pequeña gota de epoxi.
- Para pistas no expuestas: cree un nuevo punto de anclaje.
- Perfore un microorificio en el lado opuesto de la placa.
- Pase la pata del componente por todo el orificio.
- Suelde ambos lados firmemente.
Evite que se levante en el futuro calentando lentamente. Agregue el adhesivo durante el ensamblaje original. Un buen kit de reparación de almohadillas para PCB facilita el trabajo.
¿Cuándo debería reemplazar componentes en lugar de resoldarlos?
Las piezas dañadas pueden confundirlo. Revender parece más rápido que reemplazarlas. Pero es una pérdida de tiempo si la pieza está defectuosa. Saber cuándo cambiarlas ahorra horas.
Resuelde primero cuando las juntas de soldadura se vean agrietadas o sueltas. Reemplace los componentes si observa daños físicos. Las piezas quemadas, abultadas o con fugas siempre deben reemplazarse. Las pruebas evitan cambios innecesarios.
Las decisiones de reemplazo de componentes afectan la longevidad de la reparación. Siga estas pautas que sigo.
Factores para la decisión de reparación
Tres factores clave guían el mejor enfoque.
| Factor | Reemplazar componente | Resoldar junta |
|---|---|---|
| Antigüedad del componente | Más de 5 años | Menos de 2 años |
| Estado físico | Quemado o hinchado | Apariencia intacta |
| Resultados de la prueba | No supera la medición | Pasa el diagnóstico |
Si no está seguro, pruebe primero los componentes. Las comprobaciones con multímetro previenen errores.
Gestión de componentes paso a paso
Este es mi proceso para reparaciones rentables:
- Limpie la unión con alcohol e inspecciónela detenidamente.
- Aplique fundente nuevo y aire caliente a la unión existente.
- Si el problema persiste, pruebe el componente por separado.
- Las fallas de resistencia siempre requieren reemplazo.
- Los circuitos integrados a menudo requieren reemplazo.
- Para placas multicapa, considere los factores de costo de reparación de PCB de 4 capas.
- Reemplace solo las piezas claramente dañadas.
- Suelde cuidadosamente los componentes idénticos nuevos.
Documente todos los reemplazos. Realice un seguimiento del inventario para futuras reparaciones de PCB.
Conclusión
La reparación de PCB comienza con el diagnóstico del problema. Repare las pistas y los pads con métodos sencillos. Reemplace cuidadosamente solo las piezas dañadas. Estas habilidades evitan que las placas se conviertan en desechos electrónicos.
