¿Tiene dificultades para seleccionar el material de su PCB? Elegir el tipo de laminado incorrecto puede provocar fallos. Descubra soluciones clave ahora.

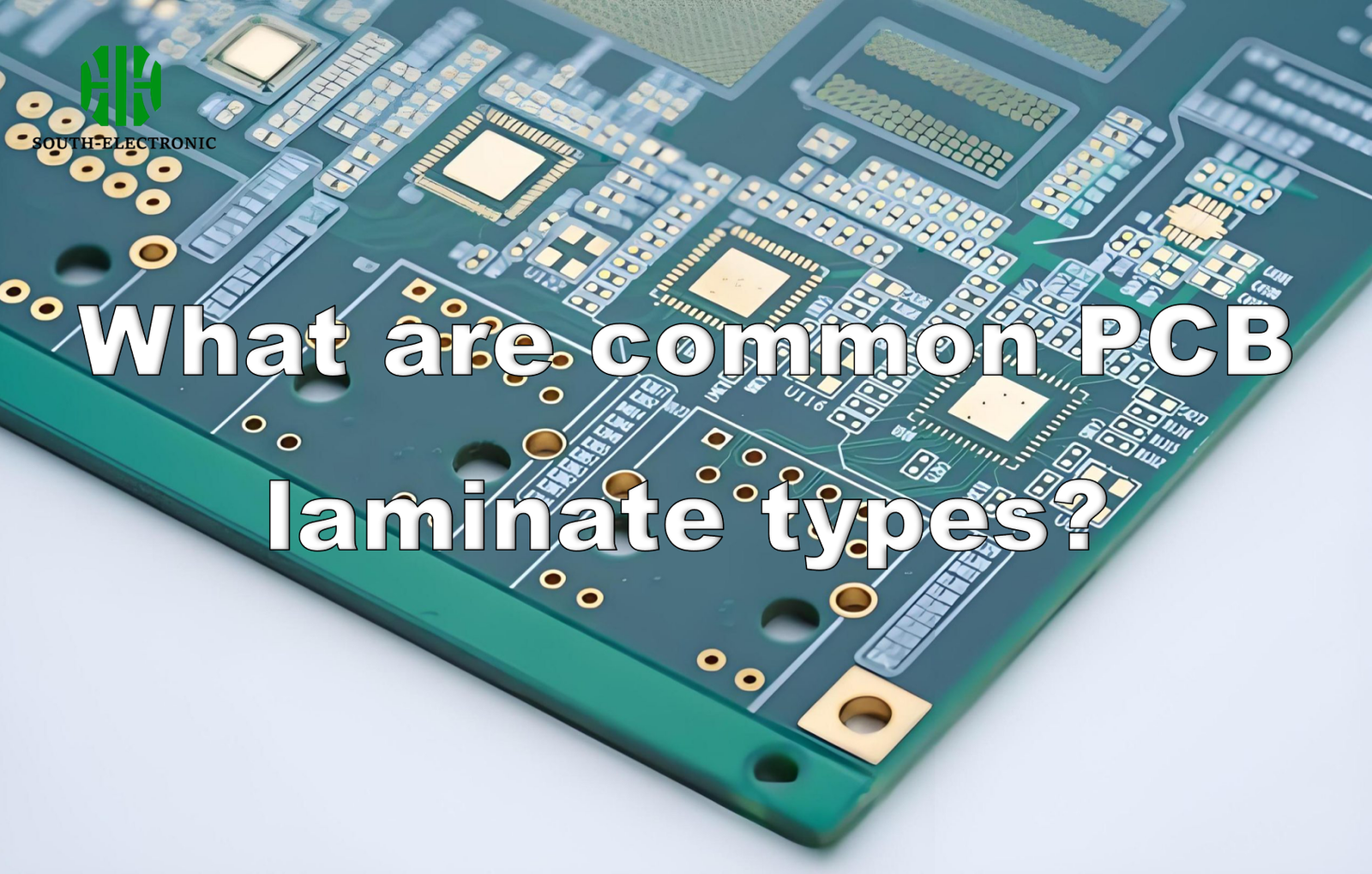

El FR-4 domina la electrónica general gracias a su resistencia al fuego. Los laminados con núcleo metálico gestionan la disipación de calor. Para necesidades de alta velocidad, el teflón/PTFE cumple con los requisitos. Los circuitos flexibles requieren láminas de poliimida. Los fabricantes crean formulaciones especiales, como el epoxi de alta Tg, para la tensión térmica.
Comprender estos tipos constituye su base. Ahora, explore preguntas más profundas sobre los laminados de PCB.
¿Cuál es la diferencia entre PCB laminado y PCB con núcleo?
¿Le confunde la terminología de PCB? Confundirlos causa fallos de diseño. Una distinción clara lo aclara todo.
El laminado de PCB es un material básico revestido de cobre para grabar trazas. El núcleo es una estructura prefabricada con capas de laminado curado. Los laminados se convierten en núcleos tras el prensado. El preimpregnado une los núcleos en un apilamiento multicapa.
Diferencias funcionales clave
Comprender esta separación mejora las decisiones de fabricación. Examinamos tres contrastes críticos:
| Característica | Laminado | Núcleo |
|---|---|---|
| Composición | Material base + lámina de cobre | Sustrato rígido preadherido |
| Etapa de uso | Etapa de preparación de la materia prima | Fase de ensamblaje estructural |
| Propósito | Crea vías conductoras | Forma la estructura de la placa |
El laminado comienza como material básico de construcción. Los fabricantes de laminados de PCB suministran láminas antes del procesamiento. Durante la fabricación, las capas se prensan con calor. Esto transforma los laminados en núcleos permanentes. El grosor del núcleo es importante para el control de la impedancia. Los diseños flexibles prescinden por completo de los núcleos rígidos. Esta distinción es importante para la planificación del proceso de fabricación de laminados de PCB. Las placas de alta frecuencia requieren propiedades dieléctricas precisas.
¿Qué propiedades del laminado de PCB son las más importantes para el diseño?
¿Frustrado por fallos inesperados de la PCB? Pasar por alto las propiedades puede ser un desastre. Priorice estas características clave.
La conductividad térmica previene desastres por sobrecalentamiento. La constante dieléctrica controla la integridad de la señal. La absorción de humedad garantiza la fiabilidad. La resistencia a la flexión soporta la tensión mecánica. Cada aplicación requiere combinaciones diferentes.
Matriz de compensación de rendimiento
Los diferentes diseños enfatizan diversas características. Considere esta guía de prioridades:
| Requisito | Propiedades principales | Características insignificantes |
|---|---|---|
| Circuitos de alta velocidad | Consistencia de la constante dieléctrica | Resistencia a la flexión |
| Electrónica de potencia | Conductividad térmica | Apariencia estética |
| Tecnología portátil | Flexibilidad y delgadez | Temperatura máxima de funcionamiento |
| Productos económicos | Coste por pie cuadrado | Pérdida de señal ultrabaja |
La selección del material determina el éxito. Las opciones de laminado de PCB vs. preimpregnado afectan la estabilidad de la capa. Los materiales Rogers ofrecen valores Dk estables. El FR-4 es ideal para proyectos con presupuestos ajustados. El grosor del laminado de PCB controla la impedancia y la disipación de calor. Solicite siempre informes de pruebas a fabricantes de laminados de PCB[^3] en India o a nivel mundial. Mida los puntos Tg para determinar los márgenes de seguridad de reflujo. Las especificaciones militares exigen una resistencia extrema a la humedad.
¿Qué factores afectan el costo del laminado de PCB?
¿Se enfrenta a gastos de material inesperados? Múltiples variables aumentan los precios. Domine estas variables para controlar sus presupuestos. La composición de la resina base modifica drásticamente los costos. El grosor de la lámina de cobre afecta el costo del material. Los tratamientos especializados aumentan las primas. Los descuentos por volumen reducen los precios unitarios. Los materiales de alta frecuencia cuestan diez veces más.
Estrategias de optimización de costos
Tomar decisiones inteligentes de abastecimiento ahorra dinero. Equilibre la calidad con el costo:
| Factor de Costo | Ejemplos de Alto Costo | Alternativas Económicas |
|---|---|---|
| Tipo de Material | Laminados de PTFE/Teflón | Grados FR-4 estándar |
| Peso del Cobre | Placas de cobre grueso de más de 86 g | Cobre estándar de 28 g |
| Certificaciones | Calificaciones de grado militar | Materiales de grado comercial |
| Compromiso de Volumen | Lotes pequeños de prototipos | Utilización completa del panel |
| Plazo de Entrega | Producción urgente en 24 horas | Fabricación estándar en 2 semanas |
Los materiales laminados de PCB de alta calidad, como la poliimida, son más costosos. Los tipos de laminados de PCB con formulaciones sin halógenos aumentan los precios. El volumen de producción es importante: los pedidos grandes reducen los costos unitarios. Los materiales más gruesos consumen más resina. Los proveedores con sede en India pueden ofrecer descuentos regionales. Solicite presupuestos durante la planificación del proceso de fabricación de laminados de PCB. Evite sobreespecificar innecesariamente las propiedades dieléctricas. Los diseños simples utilizan laminados más delgados con prudencia.
Conclusión
Elija los laminados de PCB según las necesidades de la aplicación. Encuentre un equilibrio entre las propiedades y el costo. Domine los requisitos térmicos, eléctricos y mecánicos.
[^1]: Comprender el laminado de PCB es crucial para un diseño de circuitos eficaz y garantizar la fiabilidad en aplicaciones electrónicas.
[^2]: Comprender el preimpregnado es vital para comprender la construcción de PCB multicapa y garantizar la integridad estructural.
[^3]: Explore los principales fabricantes de laminados de PCB para encontrar proveedores confiables para sus proyectos electrónicos.
