La acumulación de calor destruye los componentes electrónicos. Tu proyecto LED falla por sobrecalentamiento. Las PCB de aluminio solucionan este problema con su refrigeración integrada.

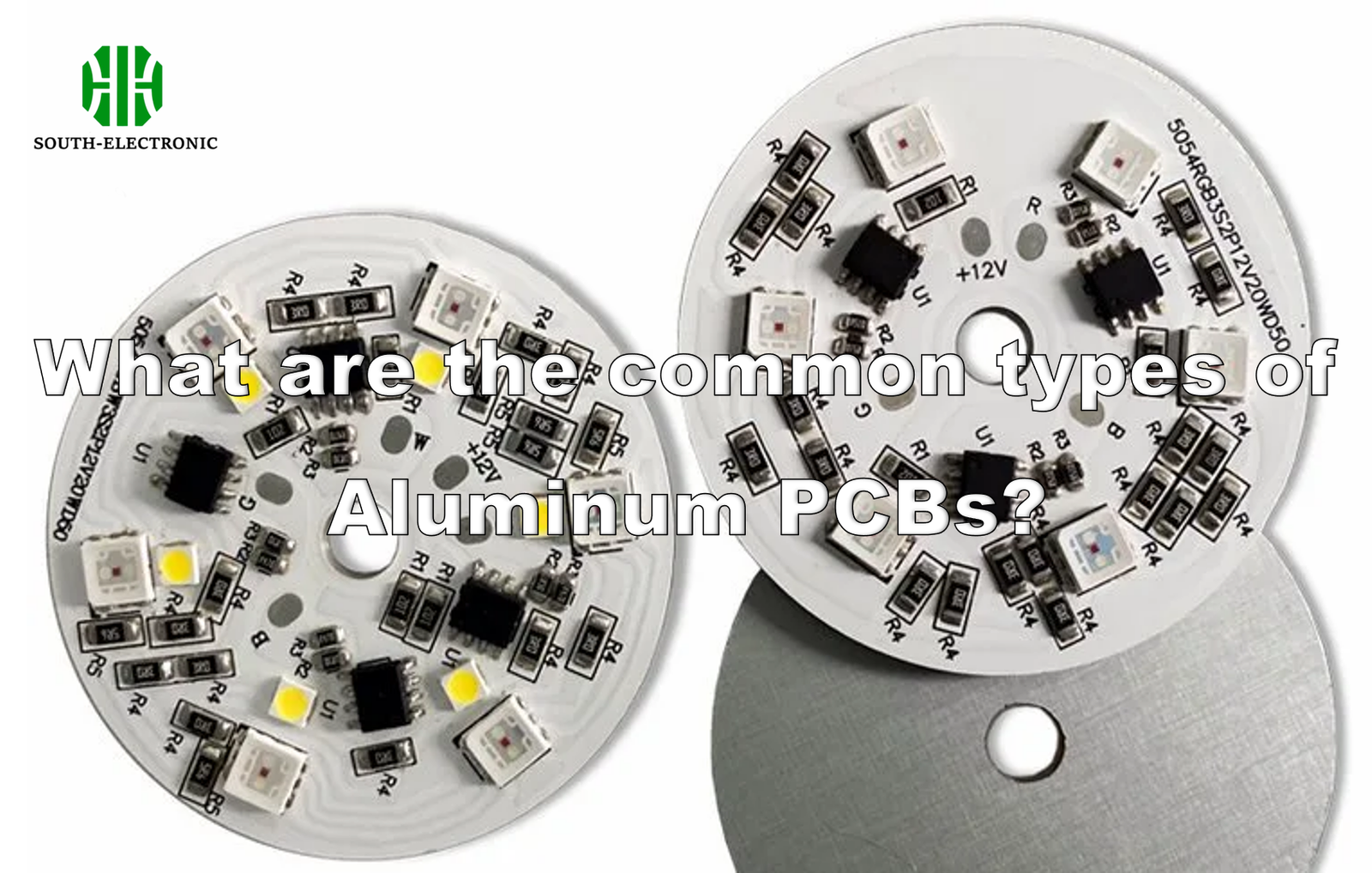

Las PCB de aluminio transfieren el calor 10 veces más rápido que las placas de fibra de vidrio. Los tipos más comunes incluyen diseños flexibles, híbridos y de orificio pasante, clasificados por construcción (monocapa/multicapa) y materiales dieléctricos como universales, de alta temperatura o de alta frecuencia.
Ahora que ya conoces los fundamentos, profundicemos en los factores clave que influyen en tus decisiones sobre PCB de aluminio.
¿Cuáles son los puntos críticos de diseño para las PCB de aluminio?
Los picos térmicos agrietan las placas mal diseñadas. Tu circuito falla a mitad de su funcionamiento. Concéntrate en estas tres prioridades de diseño ineludibles.
Los puntos críticos de diseño incluyen el espesor dieléctrico (0,05-0,1 mm óptimo), el peso del cobre (1-4 oz) y la ubicación de la almohadilla térmica para componentes de montaje superficial en comparación con la soldadura por orificio pasante.
Equilibrio entre las necesidades térmicas y eléctricas
| Factor | Impacto de un diseño deficiente | Solución óptima |
|---|---|---|
| Espesor dieléctrico | Delaminación por calor | Capa de epoxi de 0,08 mm |
| Peso del cobre | El desbordamiento de corriente quema las trazas | 2 oz de cobre para circuitos de <5 A |
| Ubicación de los componentes | Juntas frías en el ensamblaje de montaje superficial | Espacio de 1 mm alrededor de las fuentes de calor |
Debe considerar la capa dieléctrica como su centro de control térmico. Las capas más delgadas transfieren el calor más rápido, pero corren el riesgo de cortocircuitos. Para circuitos de alta potencia que utilizan transistores de montaje superficial, aumente el peso del cobre para soportar las sobretensiones. La soldadura adecuada de componentes de montaje superficial requiere almohadillas de alivio térmico; las almohadillas sólidas calientan las uniones durante el reflujo. He visto que las configuraciones densas de componentes causan puntos calientes que superan los 150 °C, por lo que espacie las piezas que generan calor cerca de los bordes de la placa. Siempre considere el flujo de aire final de la carcasa durante el diseño.
¿Cuánto cuesta una PCB de aluminio?
Los costos ocultos arruinan los proyectos. Su lista de materiales explota sin un presupuesto adecuado. El precio varía enormemente según estos factores clave.
La PCB de aluminio cuesta entre $0,07 y $0,25/pulgada², un 30-50 % más que la FR4. Los principales factores de costo son el número de capas (+$25 por capa), el grado dieléctrico y los descuentos por volumen de producción a partir de 500 unidades.
Desglose de la Estructura de Precios
Explicación de los Tres Niveles de Costo
- Monocapa básica: Rentable para tiras LED con bajas demandas térmicas. El dieléctrico universal lo mantiene por debajo de $0.10/pulgada².
- Híbridos de 2 a 4 capas: Necesarios para placas de control de RF/motor. Se esperan aumentos de costo del 25% por capa debido a los desafíos de la laminación.
- Sustratos especiales: Las variantes de alta frecuencia/alta resistencia térmica que utilizan cerámica agregan un recargo del 40-60%. Justifica el costo en dispositivos aeroespaciales o médicos.
La capa dieléctrica es la causa principal de la variación de precio. El epoxi estándar cuesta $5/m², mientras que las versiones con relleno cerámico alcanzan los $65/m². La mano de obra afecta a los lotes pequeños: los prototipos cuestan tres veces más que las series de producción. Los componentes con tecnología de montaje superficial complican el ensamblaje en comparación con los de orificio pasante. Para 500 unidades, la automatización reduce los costos en un 60 %. Solicite siempre desgloses: Material = 50 %, Perforación = 20 %, Ensamblaje SMT = 30 %.
¿Qué hace confiable a un fabricante de PCB de aluminio?
Los malos proveedores entregan placas deformadas. Su línea de ensamblaje se detiene. Confíe solo en fabricantes con estas capacidades verificadas.
Los fabricantes confiables cuentan con la certificación ISO 9001, inspección óptica automatizada (AOI), informes de pruebas de ciclos térmicos y se especializan en la identificación y soldadura de componentes de montaje superficial para sustratos de aluminio.
Evaluación de su socio de producción
Lista de verificación de capacidad del núcleo
- Obtención de materiales: Utiliza solo dieléctrico Bergquist o Henkel
- Validación térmica: Proporciona datos de pruebas de estrés (ciclos de -55 °C a 150 °C)
- Prevención de errores: Implementa sistemas de seguimiento de códigos de barras
- Ensamblaje de montaje superficial: Maneja paquetes 01005 en núcleos metálicos
El ensamblaje de montaje superficial en aluminio requiere perfiles IR especiales. He rechazado a proveedores que no ajustaron la configuración de reflujo, lo que provocó el fallo de transistores pequeños. Verifique siempre la cobertura de la máquina AOI. Las fábricas más pequeñas omiten las inspecciones de las almohadillas de borde, lo que provoca fallos de campo. Los verdaderos profesionales comparten los documentos de certificación dieléctrica y realizan pruebas de resistencia térmica a nivel de lote. Evite a cualquiera que prometa un flujo de producción "igual que FR4". Las desventajas de la tecnología de montaje superficial se intensifican en los núcleos metálicos, lo que requiere técnicos cualificados. Para componentes de montaje superficial mixtos frente a placas de orificio pasante, confirme su proceso de conexión de vías para evitar huecos de aire en las rutas térmicas.
Conclusión
Elija los tipos de PCB de aluminio que se ajusten a sus necesidades térmicas. Controle los costes mediante las decisiones de diseño. Verifique siempre las capacidades del fabricante antes de lanzar la producción.
