¿Tienes curiosidad por saber qué hace funcionar la electrónica? ¿Alguna vez te has preguntado dónde empiezan los circuitos? Descubre el elemento fundamental de casi todos los dispositivos electrónicos.

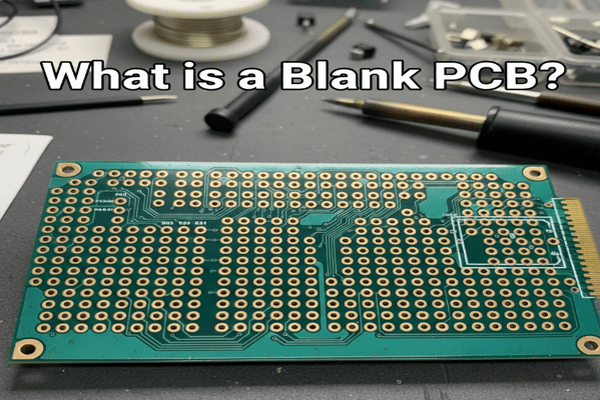

Una PCB en blanco, también conocida como una bare PCB1, es una placa de circuito impreso2 sin ningún componente electrónico. Es la plataforma fundamental para los circuitos electrónicos, hecha de un material aislante con pistas de cobre. Esto permite un diseño de circuito flexible y personalizado.
Cada dispositivo electrónico complejo, desde tu smartphone hasta la unidad de control del motor de tu coche, comienza con un componente clave: una PCB en blanco. Es el lienzo sobre el que se pintan todas las obras maestras electrónicas, y entenderlo es el primer paso para comprender verdaderamente cómo funciona nuestro mundo digital. Acompáñame mientras exploramos a este héroe silencioso de la electrónica.

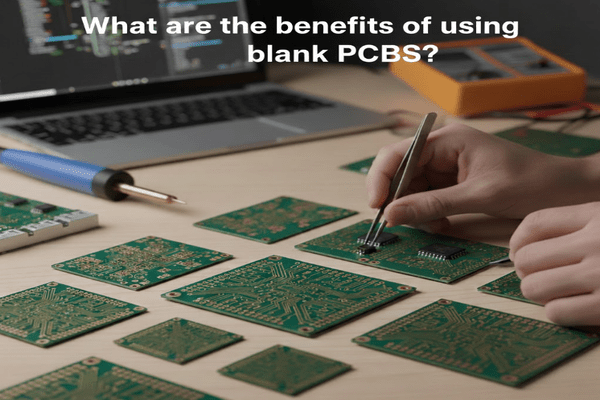

¿Cuáles son los beneficios de usar PCBs en blanco?
¿Quieres más control sobre tus proyectos electrónicos? ¿Buscas una forma rentable de desarrollar dispositivos únicos? Las PCBs en blanco ofrecen ventajas significativas tanto para creadores como para fabricantes.
Las PCBs en blanco proporcionan un punto de partida flexible y económico para el diseño de circuitos, permitiendo a los ingenieros personalizar la colocación y el enrutamiento de los componentes. Reducen los costos de fabricación para prototipos3 y producción en pequeños lotes, asegurando la integridad del diseño.
Cuando empecé a trastear con la electrónica, rápidamente aprendí el valor de una PCB en blanco. Me dio la libertad de experimentar, de fallar y, en última instancia, de tener éxito sin arruinarme. Este elemento fundamental aporta una serie de beneficios prácticos que influyen en la flexibilidad del diseño4, el costo y la fiabilidad.
Flexibilidad de Diseño y Personalización
Las PCBs en blanco te dan una pizarra limpia. Esto significa que puedes:
- Diseñar diseños a medida: Organizar los componentes exactamente como se necesiten para un rendimiento y tamaño óptimos.
- Innovar: Diseñar circuitos únicos que no se ajusten a las disposiciones de componentes estándar.
- Adaptar: Modificar fácilmente los diseños para diferentes aplicaciones o requisitos específicos del proyecto.
| Categoría de Beneficio | Descripción | Impacto |
|---|---|---|
| Eficiencia de Costos | Menores costos iniciales para prototipos y tiradas cortas. | Reduce el riesgo financiero en las etapas iniciales de desarrollo. |
| Libertad de Diseño | Permite una personalización completa del diseño y enrutamiento del circuito. | Permite soluciones electrónicas únicas y optimizadas. |
| Control de Calidad | Más fácil inspeccionar las placas desnudas en busca de defectos antes del ensamblaje. | Mejora la fiabilidad general del producto y reduce el retrabajo. |
| Escalabilidad | Los diseños se pueden replicar fácilmente para la producción en masa. | Apoya el crecimiento desde el prototipo hasta la fabricación a gran escala. |
Fabricación y Prototipado
Para los fabricantes, las PCBs en blanco simplifican el proceso:
- Tiempos de entrega reducidos: Producir prototipos rápidamente sin esperar placas especializadas.
- Ahorro de costos: Evitar el gasto de placas preensambladas cuando solo se necesita la estructura básica.
- Controles de calidad: Realizar inspecciones exhaustivas en la placa desnuda, asegurando una base sólida antes de añadir componentes costosos.

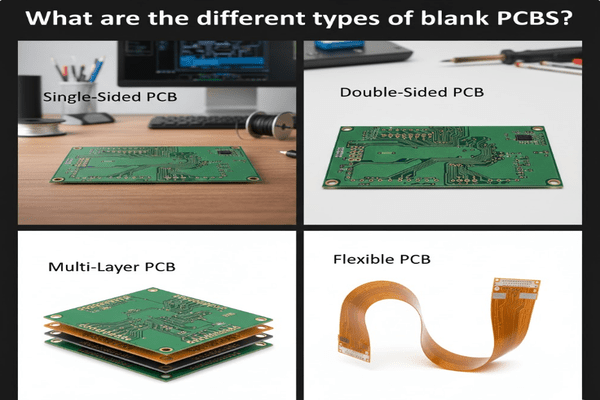

¿Cuáles son los diferentes tipos de PCBs en blanco?
¿Confundido por todos los diferentes materiales y capas en las placas de circuito? ¿Quieres entender qué PCB en blanco se adapta mejor a tu proyecto? Conocer los tipos te ayuda a elegir sabiamente.
Las PCBs en blanco varían según el material, el número de capas y la flexibilidad, lo que afecta su aplicación y rendimiento. Los tipos comunes incluyen PCBs de una sola cara, doble cara, multicapa y flexibles5, cada una de las cuales ofrece propiedades eléctricas y mecánicas distintas.
Cuando estaba diseñando mi primer dron personalizado, seleccionar el tipo correcto de PCB en blanco era crucial. La elección afectó directamente su peso, durabilidad e integridad de la señal. Comprender estas distinciones no es solo académico; es esencial para dar vida a tus visiones electrónicas de manera efectiva.
Composición del Material
El material del sustrato define gran parte de las características de la PCB.
- FR-4: El más común, hecho de fibra de vidrio tejida y resina epoxi. Es rentable y ofrece un buen aislamiento eléctrico.
- Con respaldo de aluminio: Se usa para aplicaciones de alta potencia, como LEDs, ya que ayuda a disipar el calor de manera eficiente.
- Materiales flexibles: La poliimida se usa a menudo para PCBs flexibles, lo que permite que la placa se doble y flexione, ideal para aplicaciones compactas o dinámicas.
| Tipo de PCB | Descripción | Aplicación Típica | Característica Clave |
|---|---|---|---|
| Una Sola Cara | Una capa conductora en un lado del sustrato. | Electrónica simple, fuentes de alimentación, iluminación LED. | Más rentable, más simple. |
| Doble Cara | Capas conductoras en ambos lados, conectadas por vías. | Electrónica de consumo, controles industriales. | Mayor densidad de circuito. |
| Multicapa | Múltiples capas conductoras separadas por capas aislantes. | Circuitos digitales complejos, ordenadores, servidores. | Alta densidad, enrutamiento avanzado. |
| Flexible (Flex) | Construida sobre un sustrato plástico flexible, puede doblarse y plegarse. | Tecnología portátil, dispositivos médicos6, aeroespacial. | Se adapta a formas, ahorra espacio. |
| Rígido-Flexible | Combina circuitos rígidos y flexibles, a menudo multicapa. | Portátiles, cámaras, equipos militares de alto rendimiento. | Combina lo mejor de ambos mundos. |
Conteo y Estructura de Capas
El número de capas conductoras dicta la complejidad y la densidad.
- Una sola capa: Simple, para circuitos básicos. Piensa en viejas placas de radio.
- Doble capa: Más compleja, permite componentes en ambos lados y un enrutamiento más intrincado.
- Multicapa: Esencial para aplicaciones de alta densidad y alta velocidad como las placas base de los ordenadores, permitiendo que las señales se crucen sin interferencias.

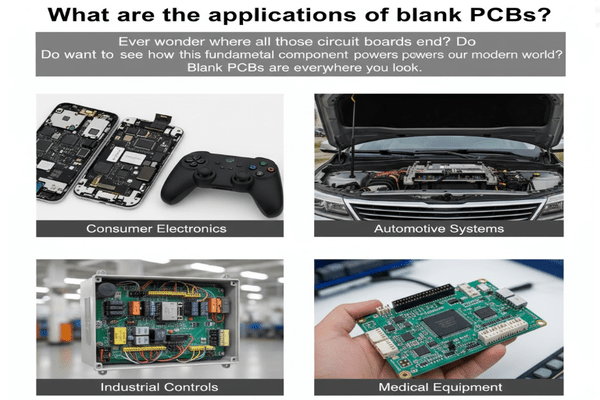

¿Cuáles son las aplicaciones de las PCBs en blanco?
¿Alguna vez te has preguntado dónde terminan todas esas placas de circuito? ¿Quieres ver cómo este componente fundamental impulsa nuestro mundo moderno? Las PCBs en blanco están en todas partes.
Las PCBs en blanco son fundamentales en casi todos los dispositivos electrónicos, sirviendo como punto de partida para circuitos en electrónica de consumo, controles industriales, sistemas automotrices7 y equipos médicos. Permiten la creación de hardware electrónico funcional y fiable en diversas industrias.
Recuerdo la satisfacción de ver mi primera PCB personalizada, que comenzó como una placa en blanco, finalmente alimentando un pequeño brazo robótico. Ya no era solo una pieza de fibra de vidrio y cobre; era el cerebro de mi creación. Las PCBs en blanco son verdaderamente los héroes anónimos detrás de innumerables innovaciones, proporcionando la columna vertebral para las tecnologías en las que confiamos a diario.
Electrónica de Consumo
Desde el dispositivo en tu bolsillo hasta los electrodomésticos de tu casa, las PCBs en blanco son parte integral.
- Smartphones y Tablets: Las PCBs multicapa8 de alta densidad permiten diseños compactos y potentes.
- Televisores y Pantallas: Circuitos de control para el procesamiento de imágenes y entrada/salida.
- Consolas de Videojuegos: Las complejas placas multicapa manejan el procesamiento rápido de datos y gráficos.
| Sector de Aplicación | Ejemplos de Dispositivos | Por qué las PCBs en Blanco son Cruciales |
|---|---|---|
| Electrónica de Consumo | Smartphones, Portátiles, Smart TVs, Dispositivos Wearable | Permite diseños compactos, producción en masa y diversas funcionalidades. |
| Control Industrial | PLCs, Robótica, Líneas de Ensamblaje Automatizadas | Proporciona plataformas robustas para alta fiabilidad y durabilidad. |
| Automoción | Unidades de Control del Motor (ECUs), Sistemas de Infoentretenimiento, ABS | Soporta entornos hostiles, crucial para la seguridad y el rendimiento. |
| Dispositivos Médicos | Máquinas de Resonancia Magnética, Marcapasos, Equipos de Diagnóstico | Garantiza precisión, fiabilidad y miniaturización para funciones críticas. |
| Aeroespacial y Defensa | Satélites, Sistemas de Radar, Aviónica | Requiere fiabilidad extrema, rendimiento y propiedades específicas del material para condiciones adversas. |
Aplicaciones Industriales y Automotrices
La fiabilidad y la robustez son clave en estos sectores.
- Automoción: Las unidades de control del motor (ECUs), los sistemas de navegación y las características de seguridad como el ABS dependen de PCBs duraderas.
- Automatización Industrial: Los Controladores Lógicos Programables (PLCs), los brazos robóticos y los sensores de fábrica utilizan PCBs para un control y una comunicación precisos.
- Electrónica de Potencia: Los inversores, convertidores y sistemas de gestión de energía aprovechan las PCBs para una transferencia de energía eficiente.
Tecnología Médica y Aeroespacial
Aquí, la precisión y la resistencia son primordiales.
- Dispositivos Médicos: Desde marcapasos hasta máquinas de resonancia magnética, las PCBs están diseñadas para la precisión y la seguridad.
- Aeroespacial: Los sistemas de comunicación por satélite, la aviónica de las aeronaves y los equipos de navegación exigen PCBs extremadamente fiables y de alto rendimiento que puedan soportar condiciones extremas.
Conclusión
Las PCBs en blanco son la base silenciosa de casi todos los dispositivos electrónicos. Proporcionan la flexibilidad y fiabilidad necesarias para la innovación en todas las industrias.
