Câbles emmêlés ? Systèmes surchauffés ? Pour les ingénieurs et les équipes d'approvisionnement, choisir entre ces deux composants pourrait signifier la différence entre des opérations fluides et des défaillances coûteuses. Coupons à travers la confusion.

Les ensembles de câbles regroupent plusieurs fils dans des manchons protecteurs pour des environnements hostiles, tandis que les harnais de câbles organisent les fils nus avec un blindage de base. La différence fondamentale réside dans la durabilité (notations IP), la complexité structurelle et les besoins de protection spécifiques à l'application - les ensembles défendent contre les conditions extrêmes, les harnais optimisent l'acheminement interne.

Choisir la mauvaise solution risque d'endommager l'équipement, de poser des problèmes de sécurité et d'augmenter les coûts. Ci-dessous, nous décomposons les spécifications techniques, les cas d'utilisation et les critères de sélection éprouvés par l'industrie pour garantir des décisions sans erreur.

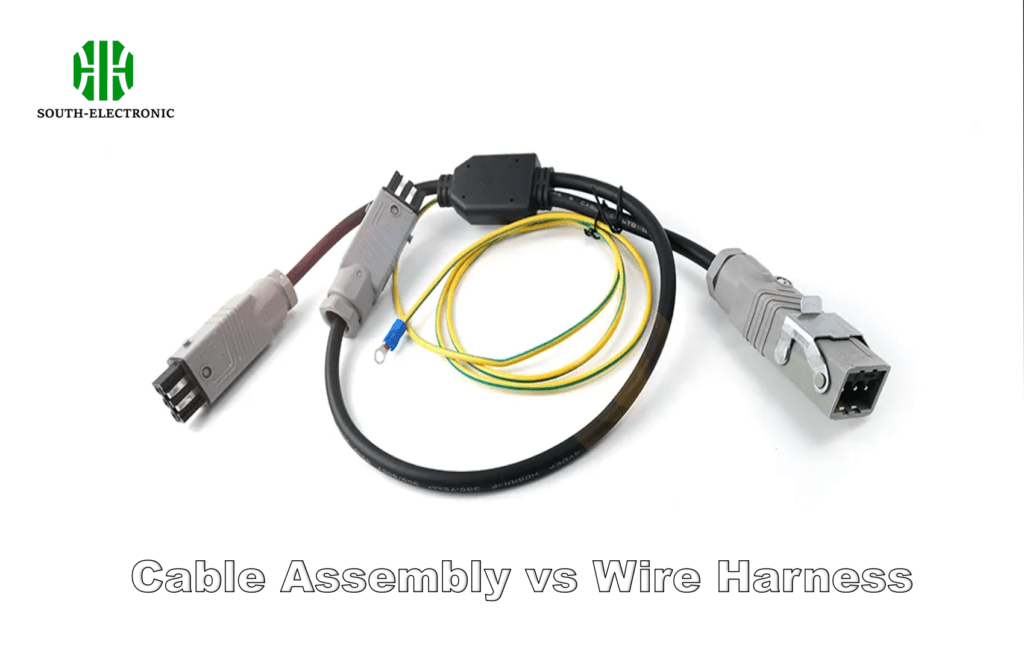

Qu'est-ce que les ensembles de câbles et les harnais de câbles ?

Imaginez un site minier par rapport à une imprimante de bureau. L'un est confronté à la poussière et aux vibrations ; l'autre fait face à des connexions ordonnées. Ces scénarios définissent nos deux concurrents.

Les ensembles de câbles[^1] sont des faisceaux de plusieurs fils blindés dans des manchons en thermoplastique/caoutchouc pour des conditions extrêmes. Les harnais de câbles[^2] utilisent des fils non blindés liés par des manchons ou des rubans pour organiser les circuits dans des environnements stables - en donnant la priorité à l'efficacité coûts/espace par rapport à la protection.

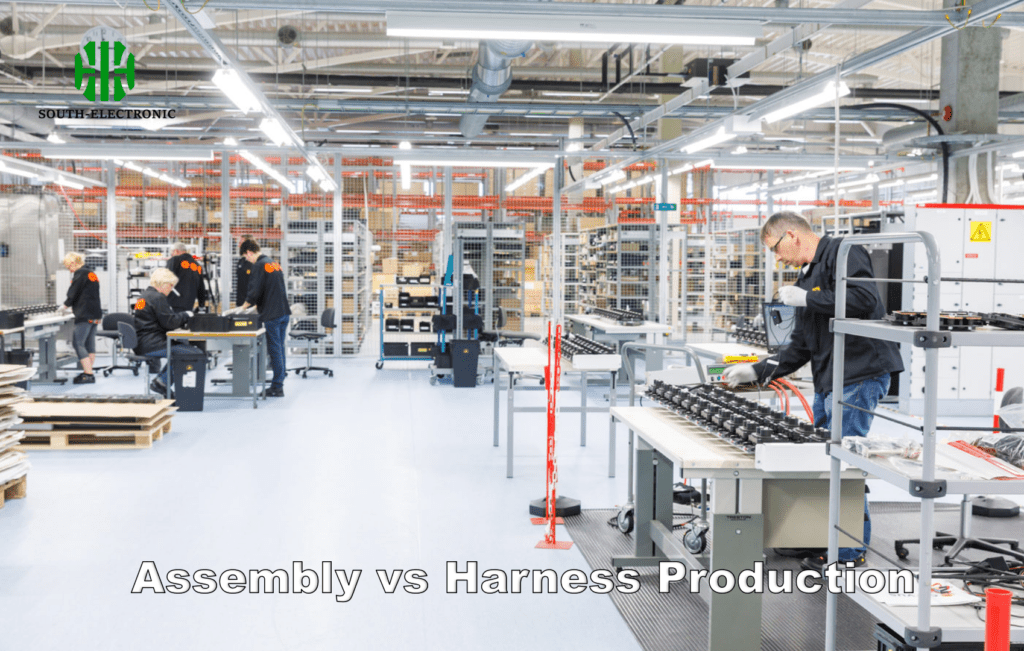

Décomposition structurelle et fonctionnelle

Les deux servent de voies électriques, mais leurs architectures exigent des philosophies de conception différentes :

Par exemple, les compartiments de moteur automobile (chaleur/vibrations élevées) nécessitent des ensembles avec des connecteurs moulés, tandis que les internes d'imprimante utilisent des harnais avec des tubes à fente. Les échanges d'applications croisées risquent de provoquer une défaillance de l'isolation ou des dépenses inutiles.

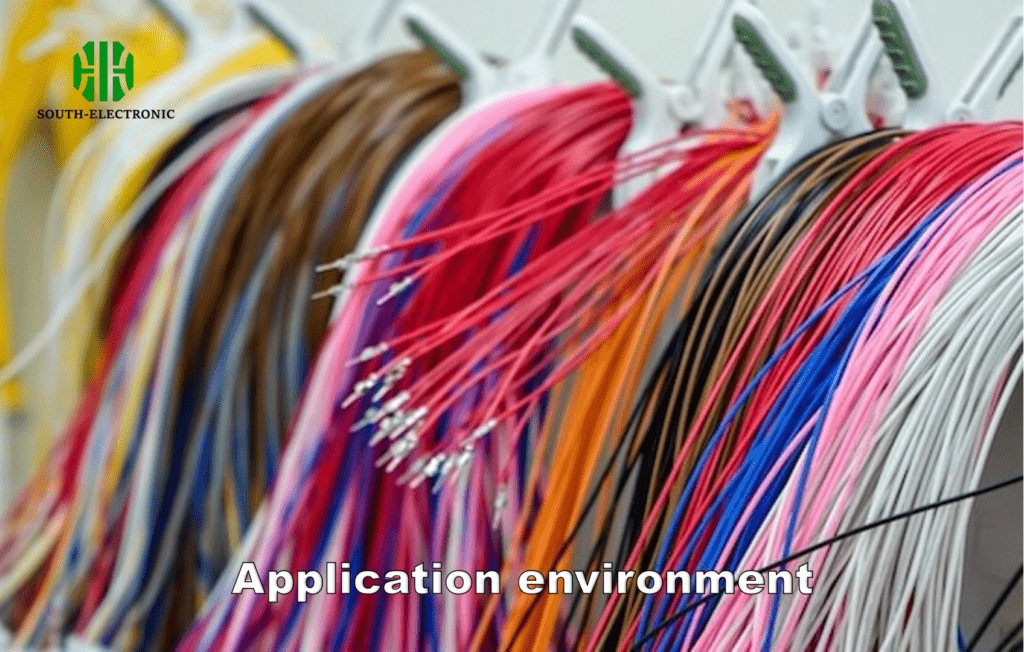

Quand choisir un ensemble de câbles plutôt qu'un harnais de câbles？

Un panneau de commande d'une machine minière a pris feu. Le diagnostic a révélé une infiltration d'humidité dans un harnais de câbles - une défaillance d'une pièce de 38 $ a causé 12 000 $ de temps d'arrêt. La solution ? Passer à des ensembles notés IP68[^1].

Choisissez des ensembles de câbles lorsque vous êtes confronté à : des températures extrêmes (-40°C+), des besoins en humidité/IP67+, une exposition aux produits chimiques ou des vibrations. Optez pour des harnais dans des paramètres secs et stables où les coûts et la flexibilité sont les plus importants.

Matrice de décision coût-avantage

Une usine de transformation alimentaire a réduit les coûts de maintenance de 62 % après avoir remplacé les harnais de câbles de la zone de lavage par des ensembles gainés TPE[^2] - le retour sur investissement a été réalisé en 7 mois malgré une dépense initiale plus élevée.

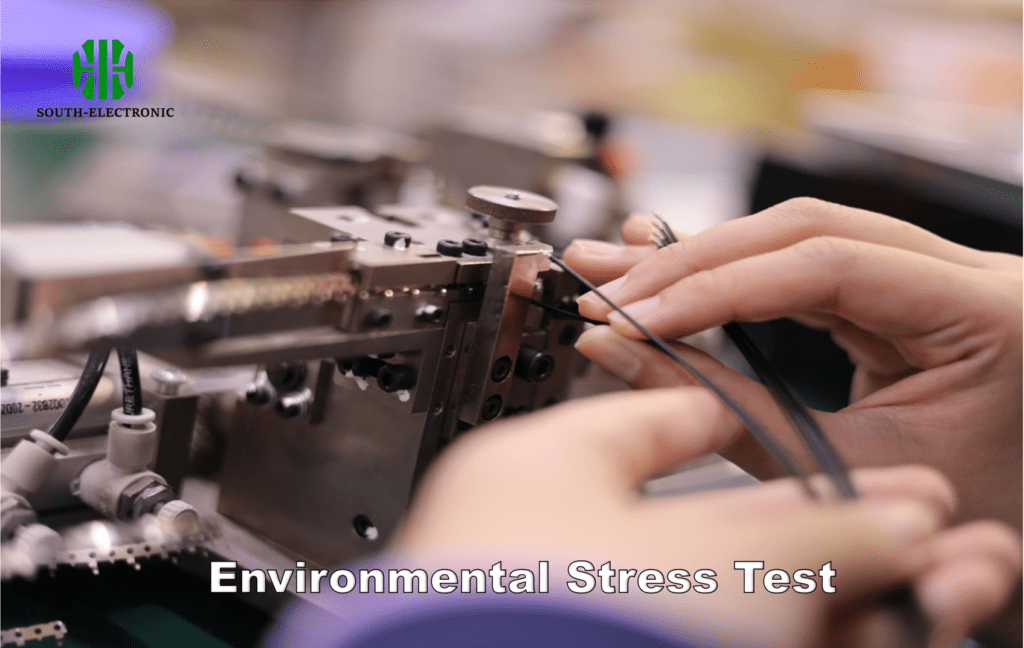

Durabilité environnementale[^3] : Résistance à la chaleur, à l'humidité et aux produits chimiques comparée

Dans les opérations de forage pétrolier en mer, un harnais a défailli en quelques semaines. Les tests ont montré que la corrosion de l'eau de mer avait rongé les fils non blindés. L'ensemble de remplacement a duré 6 ans.

Les ensembles de câbles résistent à une exposition prolongée aux huiles, aux rayons UV et à la chaleur de 150°C grâce à des gaines multicouches. Les harnais manquent de barrières scellées - ne les exposez jamais aux solvants, aux flexions répétées ou à l'humidité supérieure à 80%.

Plongée en profondeur dans la science des matériaux

Les écarts de durabilité proviennent de l'ingénierie des matériaux :

Armure d'ensemble :

• Couche extérieure : élastomère thermoplastique (résistance aux huiles/à l'abrasion)
• Milieu : mousse de PE pour l'isolation thermique
• Interne : blindage EMI à tressage métallique
• Fils individuels : gainage PTFE/caoutchouc

Protection du harnais :

• Enveloppe PVC à couche unique (fondue à 80°C)
• Pas de blindage EMI/rf
• Soulagement des contraintes minimal

Les ensembles aéronautiques incorporent même des additifs ignifuges (UL94 V-0) et des traitements antifongiques - des capacités absentes des harnais standard.

Conclusion

Faites correspondre la protection à l'environnement : des ensembles pour une utilisation extrême/en plein air, des harnais pour des paramètres internes stables. Donnez la priorité aux notations IP et aux spécifications des matériaux par rapport aux coûts initiaux pour prévenir les défaillances.
