¿Tiene problemas con circuitos enredados durante la depuración? Probar placas complejas le quita horas. Las resistencias de 0 Ω ofrecen soluciones inteligentes.

¡Sí! Estos pequeños componentes actúan como puentes y fusibles extraíbles. Aíslan secciones para la medición. Conecta/desconecta circuitos sin tener que volver a soldar. Esto acelera significativamente la creación de prototipos y la resolución de problemas.

Ahora exploremos aplicaciones específicas. Cada sección revela ventajas prácticas para las pruebas que le interesarán.

¿Por qué usar resistencias de 0 Ω en lugar de puentes?

¿Los puentes crean enredos de cables? ¿Cambiar las conexiones requiere un soldador? Las resistencias de 0 Ω resuelven estos problemas fácilmente.

Las resistencias SMD de 0 Ω se comportan como puentes ideales. Permiten la colocación automatizada en las PCB. Evitan errores de cableado manual. Las utilizo para revisiones de enrutamiento más limpias.

Tres ventajas clave de las pruebas

Prefiero resistencias de 0 Ω en lugar de puentes por tres razones principales:

Colocación fácil de usar
Las máquinas de selección y colocación manejan resistencias de 0 Ω como componentes normales. Esto evita errores de instalación manual de puentes durante el ensamblaje. La consistencia de las pruebas mejora drásticamente.

Modificaciones de depuración
Quitar o cambiar puentes requiere soldadura. Con resistencias de 0 Ω, desueldo un componente rápidamente. No se producen daños en las trazas. Las iteraciones múltiples se vuelven más fáciles.

Preservación de la Integridad de la Señal
Los cables puente actúan como antenas. Captan ruido electromagnético. Mis mediciones muestran que las resistencias de 0 Ω mantienen señales más limpias. Son cruciales para pruebas de alta frecuencia.

Este enfoque cambió mi flujo de trabajo de prototipado. Ahora obtengo resultados confiables más rápido.

¿Cuándo Reemplazar Fusibles con Resistencias de 0 Ω?

¿Te frustra la depuración de circuitos con fusibles fundidos? ¿Los fusibles tradicionales ralentizan las pruebas iterativas? Tengo un método más rápido.

Usa resistencias de 0 Ω como fusibles sustitutos durante el desarrollo. Permiten el análisis controlado de fallos. La protección del circuito permanece intacta durante la resolución de problemas.

Escenarios de Pruebas Prácticas

Reemplazo fusibles con resistencias de 0 Ω en estas situaciones críticas:

Prueba de Sobrecorriente
¿Sospecha un problema de sobrecorriente? Instale una resistencia de 0 Ω en lugar de un fusible. Aplique la alimentación mientras monitorea la resistencia. Se abre de forma segura como un fusible cuando se sobrecarga. El punto de falla se revela con precisión.

Depuración de Rieles de Alimentación
Solucione problemas en redes de distribución de energía fácilmente. Coloque resistencias de 0 Ω en las derivaciones individuales de los rieles. Apague la placa. Retire una resistencia para aislar cada sección. Mida corrientes sin desoldar varios cables.

Validación de Prototipo
Pruebe el comportamiento del circuito antes de la selección final del fusible. Simulo cargas reales con resistencias de 0 Ω instaladas. Revelan modos de fallo inesperados sin dañar los fusibles.

Mis pruebas de banco muestran diagnósticos un 50 % más rápidos con este método.

¿Cómo solucionan las resistencias de 0 Ω el ruido de bucle de tierra?

¿Los bucles de tierra arruinan las mediciones de señal? ¿Las rutas múltiples crean interferencias? Utilizo un truco sencillo.

Coloca resistencias de 0 Ω entre las secciones de tierra. Interrumpen las corrientes de bucle mientras mantienen las rutas de CC. Las tensiones de ruido cesan al instante. El equipo de prueba muestra lecturas más nítidas.

Eliminación de ruido paso a paso

Los bucles de tierra son complicados, pero se pueden solucionar:

Análisis del problema

Los bucles de tierra se forman cuando existen múltiples rutas de tierra. Entre ellas fluyen corrientes parásitas. Esto crea fluctuaciones de tensión que corrompen las mediciones. Mi osciloscopio muestra patrones de ruido característicos. Ubicación estratégica
Instale resistencias de 0 Ω en los puntos de conexión a tierra. Ubicaciones clave: entre las conexiones a tierra analógicas/digitales y las patillas de tierra del circuito integrado. La resistencia separa las secciones manteniendo la continuidad de CC. Las conexiones a tierra de la señal se mantienen estables.

Procedimiento de prueba
Primero mida los niveles de ruido antes de añadir resistencias. Luego, inserte componentes de 0 Ω en cada unión sospechosa. Repita la prueba después de cada adición. La ruta problemática siempre se detecta mediante la reducción de ruido.

Resolví problemas de zumbido en circuitos de audio con este mismo enfoque.

¿Qué especificaciones importan en la selección de resistencias de 0 Ω?

¿Resistencias de 0 Ω aleatorias causan fallos? ¿Limitaciones inadvertidas arruinan las pruebas? Aprendí parámetros clave.

Priorice la corriente nominal, la tolerancia y el tamaño. Estos determinan el rendimiento real. Si se pasan por alto, el diagnóstico falla.

Criterios Críticos de Selección

Estas especificaciones determinan la fiabilidad de las pruebas:

Capacidad de Manejo de Corriente

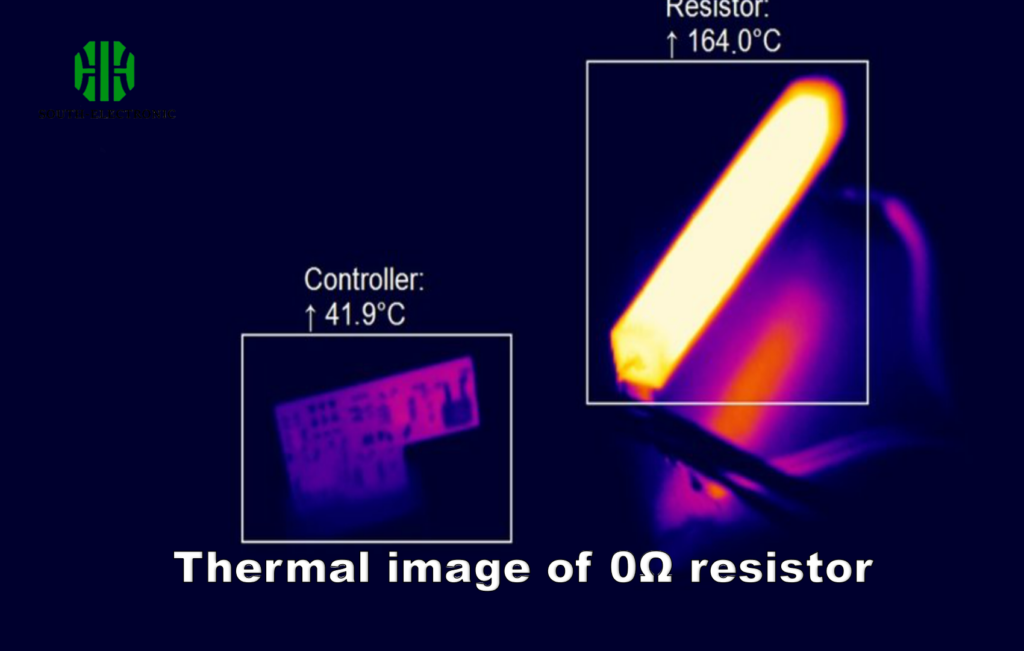

Las resistencias de 0 Ω tienen límites máximos de corriente como cualquier componente. Superarlos causa sobrecalentamiento durante las pruebas. Verifico las clasificaciones utilizando esta tabla:

Tolerancia de Fabricación
Los valores de resistencia oscilan entre 0,001 Ω y 0,05 Ω. Seleccione piezas con una tolerancia del 1 %. Las tolerancias amplias provocan caídas de tensión durante las pruebas de alta corriente.

Gestión Térmica
La superficie determina la disipación del calor. Los encapsulados más grandes soportan mejor las sobrecorrientes. Elijo el tamaño de los encapsulados en función de las corrientes pico esperadas durante las pruebas.

Nunca comprometa estas especificaciones. Mis circuitos ahora funcionan perfectamente en todas las pruebas.

Conclusión

Las resistencias de 0 Ω transforman la depuración de circuitos. Permiten el aislamiento, las modificaciones y el control del ruido. Son herramientas esenciales para unas pruebas eficientes.
