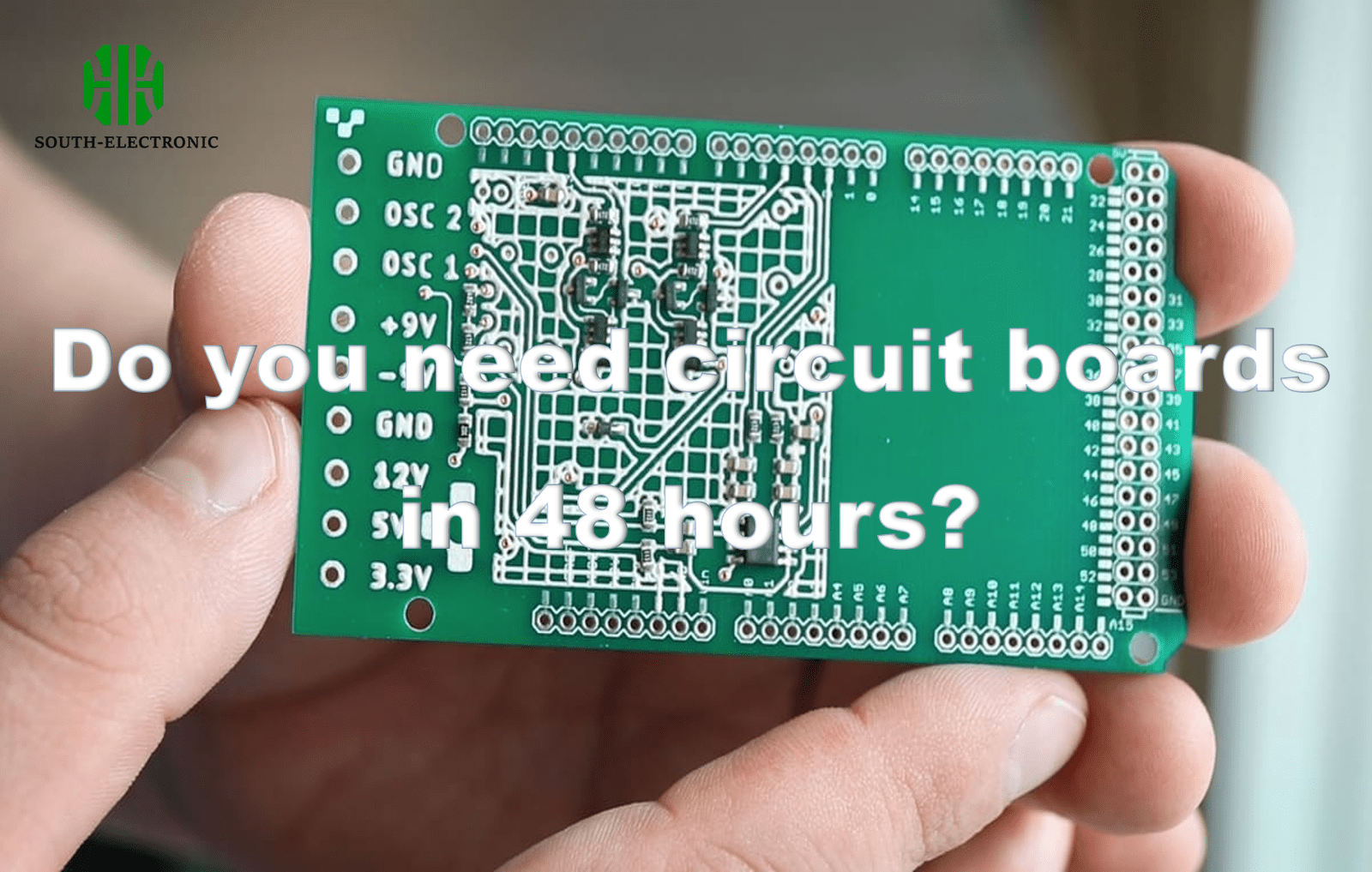

Vous êtes confronté à une urgence matérielle et les délais approchent ? J'ai déjà été confronté à des problèmes de prototypes retardés. Obtenir des PCB ultra-rapides n'est pas seulement pratique, c'est aussi crucial pour votre entreprise.
Les services de PCB urgents peuvent livrer des cartes en 48 heures avec une planification adéquate. Choisissez des fournisseurs expérimentés comme South-electronic, qui optimisent la production pour une rapidité sans compromis sur la qualité. Leur processus rationalisé permet de gérer les délais serrés avec fiabilité.
Comment fonctionnent les services urgents ? Découvrons ce qui rend les PCB ultra-rapides possibles et où se cachent les risques cachés. Comprendre les coûts et la faisabilité permet de déterminer si les cartes en 48 heures conviennent à votre projet…
Quel est le coût réel des PCB rapides ?
Peur des devis de dernière minute ? J'ai déjà payé 300 % de plus pour une livraison urgente. Ne laissez pas le prix du produit faire dérailler votre budget ; découvrez la véritable répartition.
Les circuits imprimés rapides coûtent 2 à 3 fois le prix standard en raison des frais accélérés et des frais minimums. Les primes de main-d'œuvre et la logistique express représentent les coûts les plus importants, tandis que les coûts des matériaux restent stables. Des fournisseurs comme South-electronic proposent des offres groupées transparentes pour éviter les mauvaises surprises.
Trois facteurs de coût mis en évidence
| Inducteur de coût | Circuit imprimé standard | Circuit imprimé 48 heures | Pourquoi cela augmente |
|---|---|---|---|
| Supplément de production | 0 $ | +20-50 % | Heures supplémentaires |
| Expédition | 25 $ | 150 $ et plus | Fret aérien requis |
| Frais d'installation | Annulés | 200 $ fixes | Temps machine dédié |
La main-d'œuvre absorbe 60 % de la prime. Les usines versent des suppléments aux ouvriers pour les quarts de nuit. Le coût des matériaux n'augmente que de 5 à 10 % puisque les composants de base restent inchangés. Les frais de transport augmentent de 500 % lorsqu'on passe du transport terrestre au transport aérien. Demandez toujours des devis groupés : les frais détaillés incitent les clients à sous-estimer les totaux. Un laboratoire m'a proposé 180 $ de « frais de manutention » cachés sous les frais de test. Vérifiez chaque poste !
Principaux défis cachés des PCB fabriqués en urgence
Vous hésitez à faire des économies ? Ma carte a échoué aux tests EMI, ce qui a encore retardé le projet. La rapidité introduit des risques qui dépassent les délais de production.

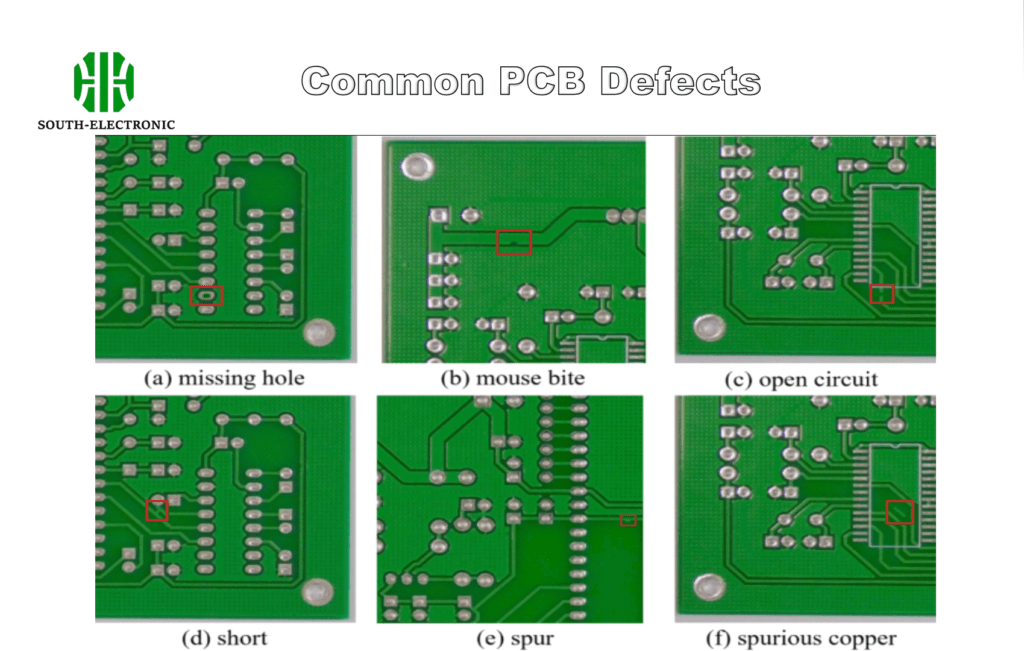

Les commandes urgentes augmentent les risques de défaillance, comme la déformation des matériaux ou l'omission des contrôles qualité. Les tests accélérés passent souvent à côté de défauts subtils, tandis que des tolérances serrées amplifient les erreurs mineures et les transforment en défauts fonctionnels. South-electronic y remédie avec des équipes d'inspection parallèles.
Quand plus vite n'est pas synonyme de mieux
| Défi | Niveau d'impact | Stratégie d'atténuation |
|---|---|---|
| Test de compression | Risque élevé | Demander un ATE à 100 % au lieu de contrôles par échantillonnage |
| Compromission des matériaux | Risque moyen | Vérifier les substrats TG150+ |
| Retour d'expérience sur la conception | Perte critique | Payer un supplément pour la revue DFM de pré-production |
La pression du temps réduit l'assurance qualité en priorité. Un lot présentait des problèmes de masque de soudure non corrigés, car les inspections étaient tronquées. Les étapes de séchage des matériaux, souvent raccourcies, provoquent des déformations lors de l'assemblage. Plus grave encore, les conceptions ne permettant pas de réviser le processus ne peuvent pas intégrer les retours du fabricant. Mon collègue a dépensé 12 000 $ en erreurs d'impédance irréparables. Priorisez toujours la validation DFM, même contre la montre !
Comment la complexité de votre PCB impacte-t-elle la faisabilité d'une production rapide ?
Vous pensez que votre conception avancée est éligible à une production rapide ? J'ai appris à mes dépens que la densité dicte la durée. Toutes les cartes ne peuvent pas être fabriquées plus rapidement.

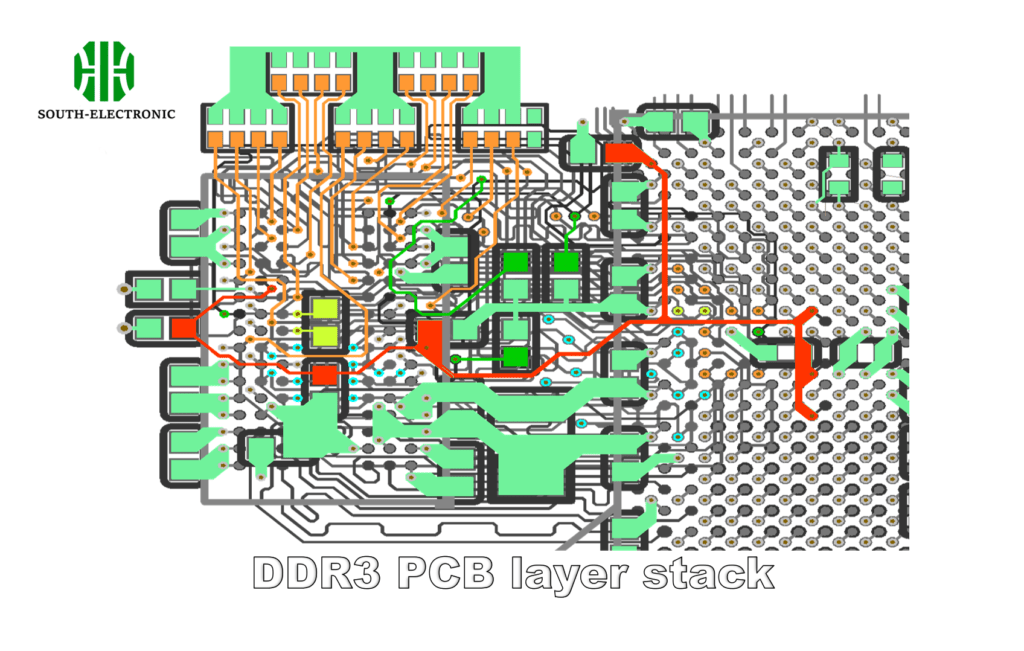

Les PCB très complexes (plus de 8 couches ou HDI) sont confrontés à des obstacles physiques à la production dans des délais serrés. La gravure de microvias et l'alignement multicouche nécessitent un traitement précis et sans précipitation. Les conceptions simples à deux couches atteignent des délais de production de 48 heures de manière plus fiable.
Complexité et réalités de la vitesse
| Facteur de complexité | Faisabilité de la production rapide maximale | Contraintes de production |
|---|---|---|
| Nombre de couches | ≤ 6 couches idéales | Les cycles de lamination ne peuvent pas s'accélérer |
| Trace minimale | ≥ 4 mil | La gravure fine nécessite des passes lentes |
| Types de vias | Trou traversant uniquement | Les microvias laser nécessitent un temps de séchage |
| Finition de surface | ENIG/HASL | Les finitions spéciales (or) ajoutent des jours |
Chaque couche ajoutée prolonge la production standard d'au moins 24 heures. Les cartes HDI avec microvias empilés nécessitent des temps de séchage qui ne peuvent être bâclés : ma conception à 12 couches a nécessité 96 heures malgré l'urgence. Les traces haute précision inférieures à 3 mil risquent de sous-graver lorsque les délais de traitement sont réduits. Privilégiez les trous traversants métallisés ; les vias borgnes sont souvent mal alignés lors d'une lamination rapide. Confirmez ces seuils avant de vous engager sur des délais !
Conclusion
Les circuits imprimés rapides sont livrés dans des délais serrés, mais nécessitent un équilibre entre coûts, qualité et complexité. Choisissez un partenaire réfléchi : la rapidité exige un support précis.
