Vous êtes-vous déjà demandé comment les circuits imprimés verts de vos appareils électroniques prennent vie ? Le parcours d'une idée brute à une carte de circuit imprimé fonctionnelle est fascinant et complexe.
La fabrication des PCB implique un processus précis en plusieurs étapes, commençant par la conception et la préparation des matériaux1, suivi de la gravure2, de la superposition3, du perçage4, du placage5 et de la finition6, aboutissant à une carte de circuit imprimé robuste prête à recevoir des composants.
Comprendre cette danse complexe de technologie et de précision révèle la magie derrière chaque appareil électronique que nous utilisons. Restez avec moi pour découvrir les secrets de fabrication de ces composants essentiels.
Combien de temps faut-il pour fabriquer un PCB ?
L'impatience est courante, surtout en attendant un composant crucial. Combien de temps avant que votre PCB personnalisé ne soit prêt à fonctionner ?
Le temps de fabrication des PCB varie considérablement en fonction de la complexité, des couches, de la quantité et des technologies spécifiques, allant généralement de quelques jours pour des prototypes simples à plusieurs semaines pour des commandes complexes et à fort volume.
Le calendrier de fabrication des PCB n'est pas un chiffre fixe ; il dépend de plusieurs facteurs clés. Mon expérience me dit que le prototypage peut être étonnamment rapide, parfois juste quelques jours si vous utilisez un service rapide. Cependant, les grandes séries de production avec des conceptions complexes demandent plus de temps.
Facteurs influençant le temps de fabrication des PCB
| Facteur | Impact sur le calendrier |
|---|---|
| Complexité de la conception | Plus de couches, des pistes plus fines et des tolérances plus strictes augmentent le temps de production. |
| Type de matériau | Les matériaux exotiques ou les constantes diélectriques spécifiques peuvent nécessiter une manipulation et un temps d'approvisionnement spéciaux. |
| Quantité | Les commandes plus importantes prennent naturellement plus de temps en raison de l'augmentation des étapes de traitement et de contrôle qualité. |
| Technologie | Les technologies avancées comme l'HDI (High-Density Interconnect) ou les PCB flexibles allongent la durée de fabrication. |
| Régime de test | Les processus de test et de certification approfondis prolongent le calendrier global. |
| Charge du fournisseur | La charge de travail actuelle du fabricant peut également influencer les délais. |
Par exemple, une carte standard à deux couches pourrait être expédiée en 5 à 7 jours ouvrables, tandis qu'une carte à 8 couches avec des vias aveugles/enterrés pourrait prendre 15 à 20 jours ouvrables. Des options accélérées existent mais sont toujours plus chères. C'est toujours un équilibre entre vitesse, coût et qualité.

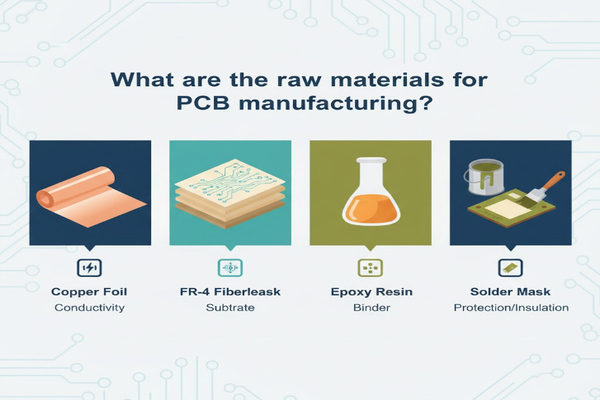

Quelles sont les matières premières pour la fabrication des PCB ?
Avant que des circuits ne puissent se former, quels sont les ingrédients fondamentaux qui composent un PCB ? Tout commence avec les bons matériaux.
Les principales matières premières pour la fabrication des PCB comprennent la feuille de cuivre pour la conductivité, la fibre de verre (FR-4) pour le substrat, la résine époxy comme liant et le masque de soudure7 pour la protection et l'isolation.
La fondation de tout PCB réside dans ses matières premières. Sans elles, les chemins électroniques sophistiqués n'existeraient tout simplement pas. Quand j'ai appris pour la première fois la fabrication des PCB, j'ai été surpris par les composants relativement simples mais incroyablement fonctionnels impliqués.
Matériaux bruts essentiels pour les PCB
| Matériau | Fonction principale | Caractéristiques |
|---|---|---|
| Substrat (FR-4) | Fournit un support mécanique et une isolation électrique. | Ignifuge, bon rapport résistance/poids, courant. |
| Feuille de cuivre | Forme les pistes et plans conducteurs. | Excellente conductivité électrique, facilement gravée. |
| Préimprégné | Agit comme un adhésif et une couche isolante entre les matériaux de base. | Fibre de verre imprégnée de résine, durcit sous la chaleur et la pression. |
| Masque de soudure | Protège les pistes de cuivre de l'oxydation et des courts-circuits. | Revêtement polymère vert, bleu, rouge ou noir. |
| Encre de sérigraphie | Utilisée pour les désignateurs de composants et les marquages. | Non conductrice, appliquée par sérigraphie. |
| Forets | Créent des trous pour les vias et les broches des composants. | Carbure de tungstène, très précis et durable. |
| Produits chimiques de gravure | Éliminent le cuivre indésirable lors de la définition du circuit. | Solutions de chlorure ferrique ou de chlorure cuivrique. |
La combinaison de ces matériaux, en particulier la superposition précise du cuivre et de la fibre de verre, permet la création de cartes multicouches qui alimentent nos appareils électroniques les plus avancés.
Quels sont les 7 types de méthodes de test des PCB ?
Après tout le travail de fabrication, comment nous assurons-nous qu'un PCB fonctionne réellement ? Les tests sont l'étape finale cruciale pour garantir la fiabilité.
Les méthodes de test des PCB8 incluent l'Inspection visuelle9, le Test en circuit (TIC)10, le Test à sonde volante, l'Inspection optique automatisée (AOI)11, l'Inspection aux rayons X, le Test fonctionnel et le Test de rodage12, chacun assurant la qualité et les performances.
S'assurer qu'un PCB est entièrement fonctionnel et fiable est primordial. Mon expérience en développement de produits m'a montré que sauter ou effectuer ces tests de manière inadéquate peut entraîner des défaillances coûteuses à long terme. Il ne s'agit pas seulement de voir s'il s'allume ; il s'agit de vérifier chaque connexion et chaque composant.
Méthodologies de test PCB courantes
| Méthode de test | Description | Objectif |
|---|---|---|
| Inspection visuelle | Examen manuel ou automatisé pour les défauts évidents comme les courts-circuits, les coupures ou les composants mal alignés. | Identifie les erreurs de fabrication grossières et les défauts cosmétiques. |
| Test en circuit (TIC) | Utilise un banc à pointes pour vérifier les composants et les connexions individuels. | Vérifie le placement correct des composants, les courts-circuits, les coupures et les valeurs des composants. |
| Test à sonde volante | Des sondes robotisées se déplacent sur la carte pour tester les points sans montage. | Rentable pour les prototypes et la production à faible volume ; vérifie les courts-circuits, les coupures et la résistance. |
| Inspection optique automatisée (AOI) | Des caméras haute résolution scannent la carte à la recherche de défauts en la comparant à une image connue. | Détecte les composants manquants, les problèmes de polarité, les ponts de soudure et les défauts de piste. |
| Inspection aux rayons X | Pénètre les composants pour inspecter les joints de soudure cachés, en particulier pour les BGA et les QFN. | Découvre les défauts internes, les vides et les désalignements dans les boîtiers complexes. |
| Test fonctionnel | Simule l'environnement de fonctionnement prévu du PCB. | Confirme que la carte exécute correctement ses fonctions électroniques prévues. |
| Test de rodage | Soumet le PCB à des températures et tensions extrêmes pendant une période prolongée. | Accélère les défaillances potentielles précoces, assurant une fiabilité à long terme. |
Chaque méthode joue un rôle essentiel dans la détection de différents types de défauts, garantissant que le PCB final est robuste et répond à toutes les spécifications de conception avant d'être intégré dans un produit final.
Conclusion
Des matières premières aux tests rigoureux, la fabrication des PCB est une merveille d'ingénierie de précision, garantissant le fonctionnement impeccable de notre monde électronique.
