L'une des façons d'apprendre bien la conception de PCB est d'apprendre les méthodes et techniques de conception des prédécesseurs à travers leurs œuvres. Nous pouvons apprendre la disposition des composants, la configuration des couches de carte, le routage des circuits à partir des œuvres des prédécesseurs.
Paramètres de couche de carte

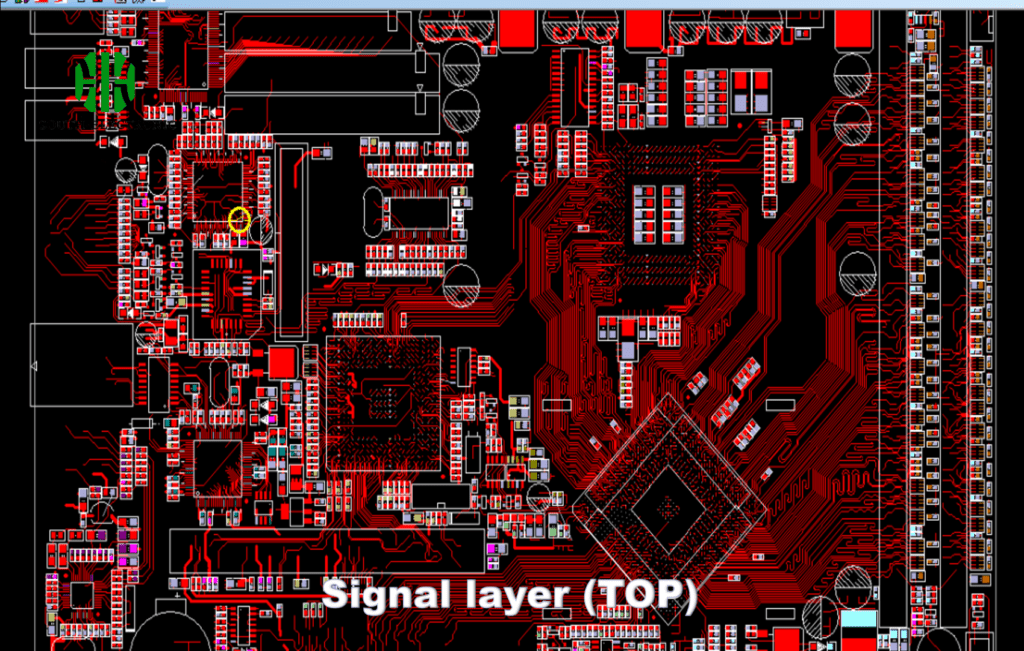

- Couche de signal (TOP)
La première couche de signal, également appelée couche supérieure, est la couche visible lors de l'impression de la carte physique, et c'est la couche où les composants électroniques peuvent être placés. Comme on peut le voir sur l'image ci-dessus, il y a plus de câblages sur cette couche. L'une des raisons est que les composants électroniques sont placés sur la même couche, et il n'est pas nécessaire de configurer une couche de conversion de via pendant le processus de routage. Cela peut empêcher les vias de gêner le routage des autres couches. Dans le routage de carte multi-couche, vous devez prêter attention à la configuration des vias.

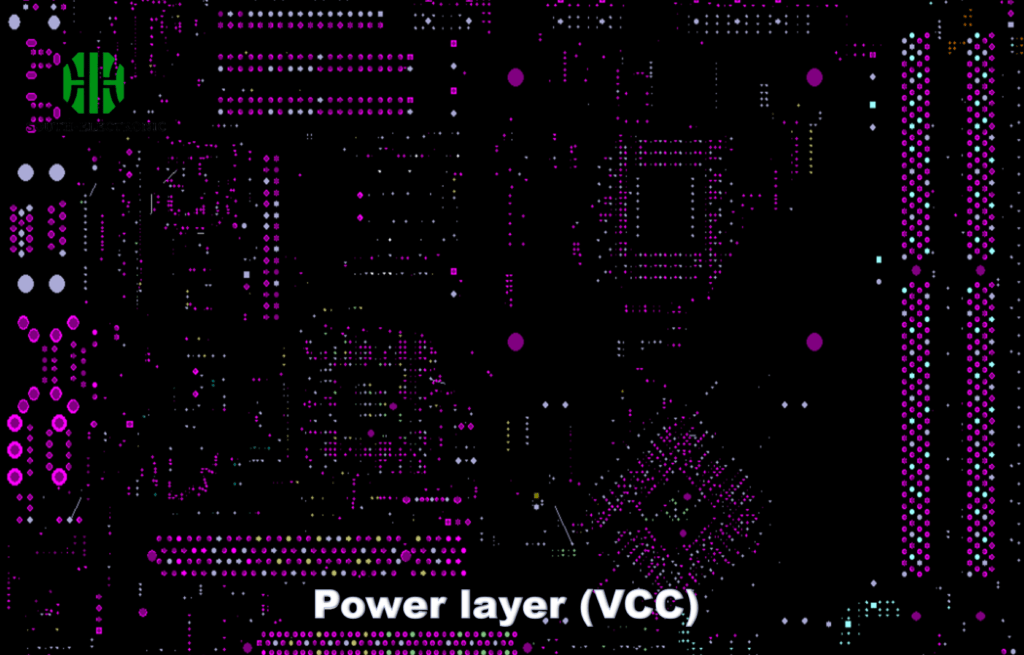

- Couche d'alimentation (VCC)
Il n'y a pas de traces sur cette couche car cette couche est entièrement constituée de réseaux d'alimentation. Lors de la conception, des lignes spécifiques sont utilisées pour diviser l'alimentation. Le prérequis est que lors de la disposition des composants électroniques, les composants électroniques ayant la même tension doivent être placés dans une même zone et connectés à la même zone sur cette couche via des vias, donc aucune trace n'est nécessaire.

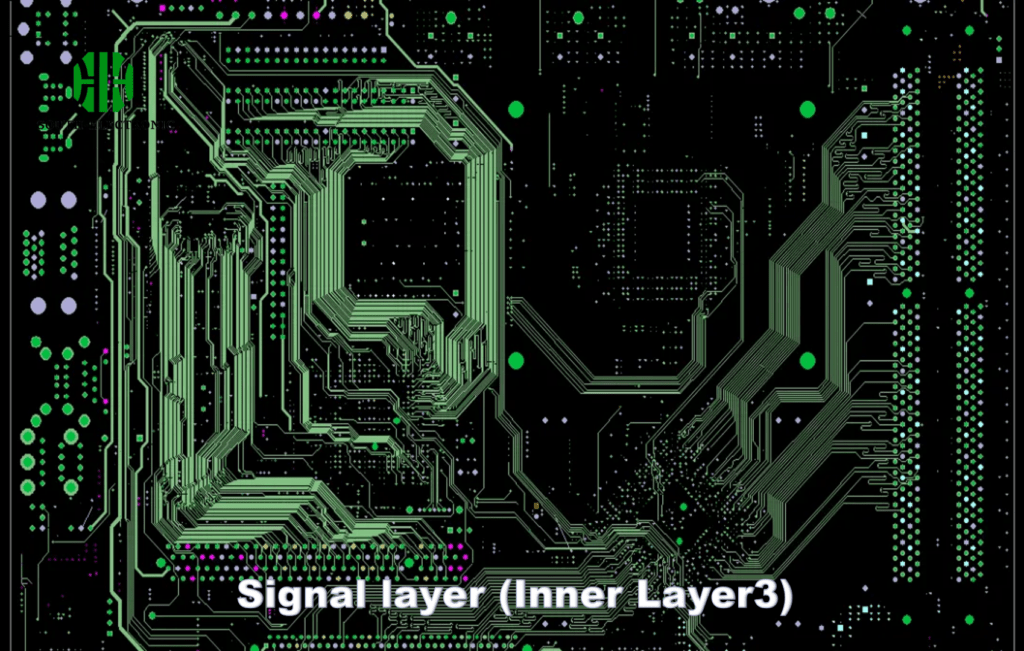

- Couche de signal (Couche intérieure 3)
Cette couche transporte principalement des lignes de signal, ainsi que certaines lignes d'alimentation. Les lignes plus épaisses sur l'image ci-dessous sont des lignes d'alimentation, et les plus fines sont des lignes de signal.

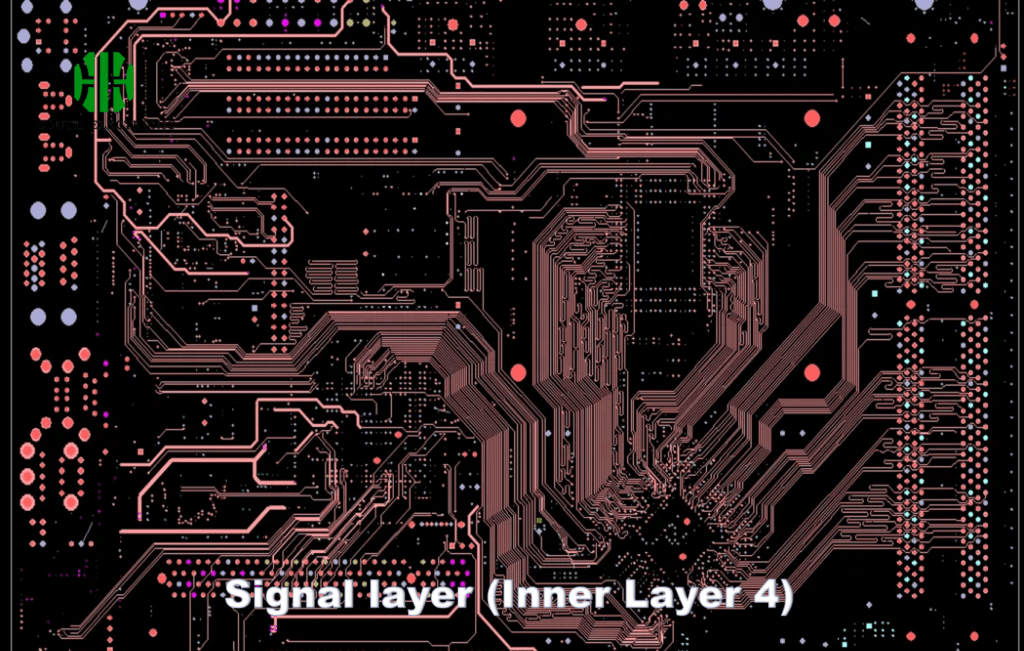

- Couche de signal (Couche intérieure 4)
Cette couche a pratiquement le même arrangement de routage que la couche précédente. Le routage est pour les lignes de signal et les lignes d'alimentation.

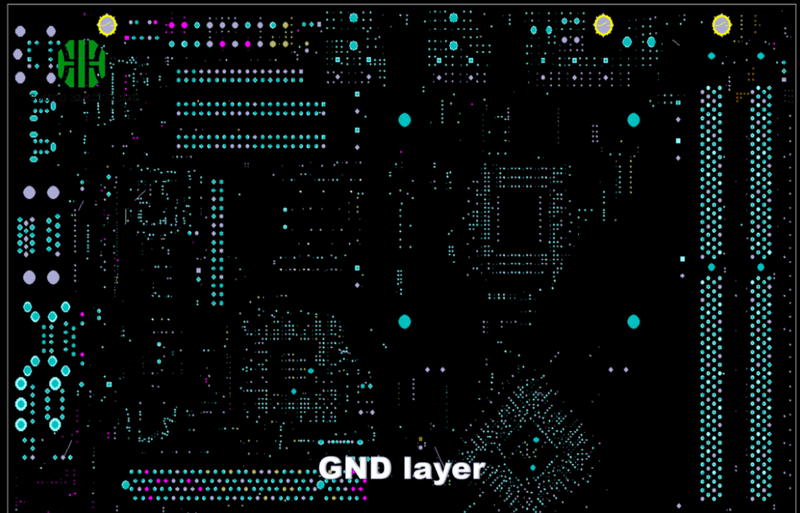

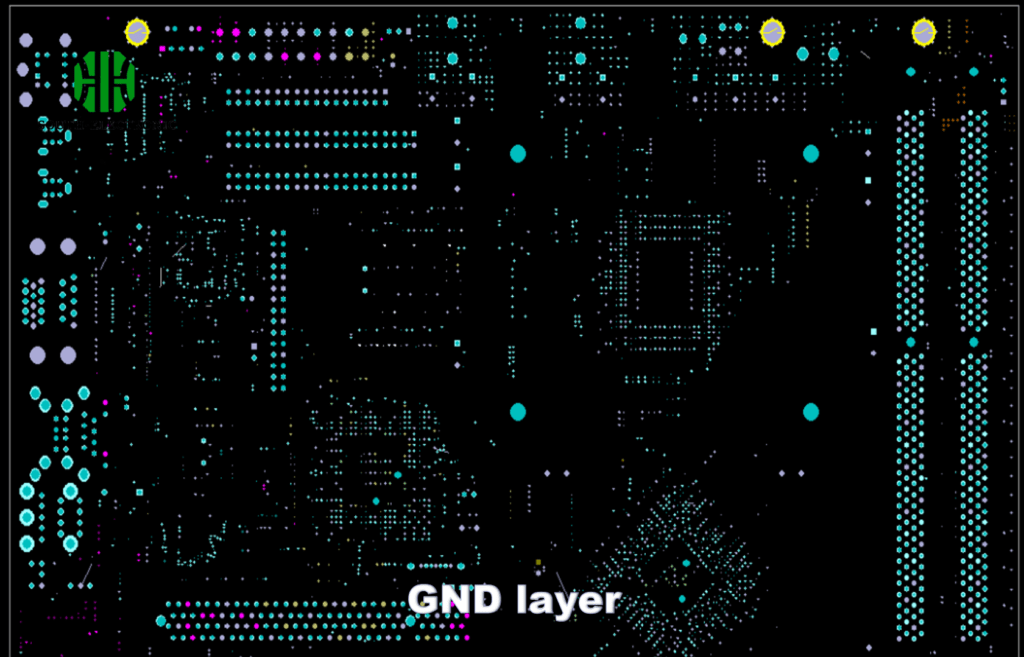

- Couche GND
Cette couche est la couche de réseau GND, connectée via des vias.

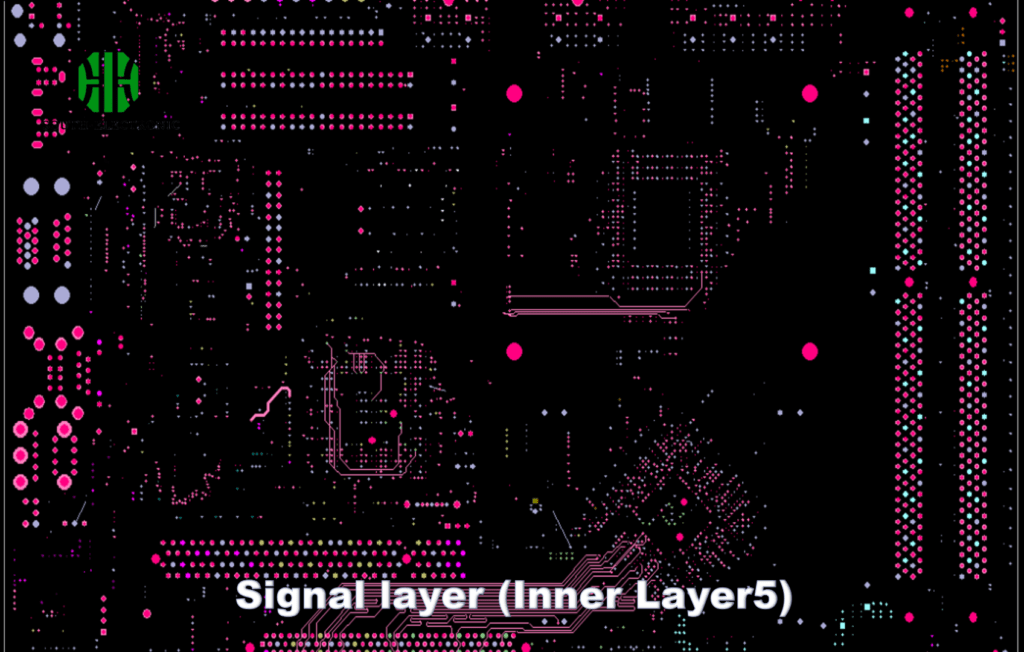

- Couche de signal (Couche intérieure 5)
- Couche GND

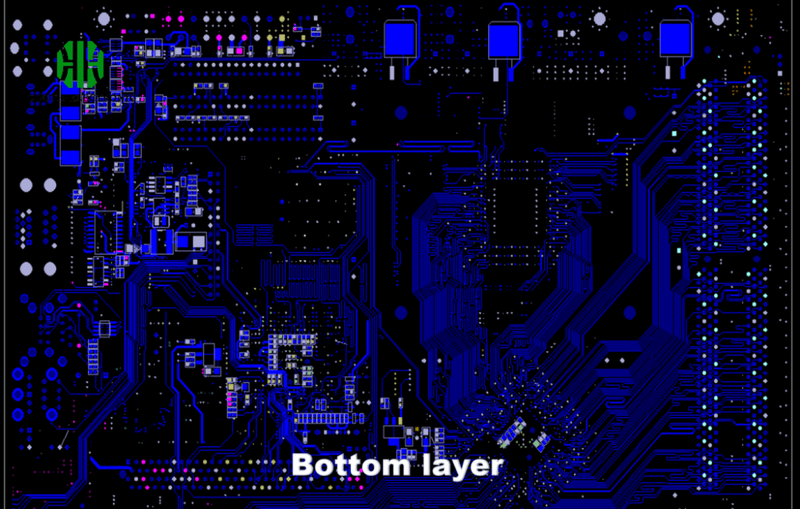

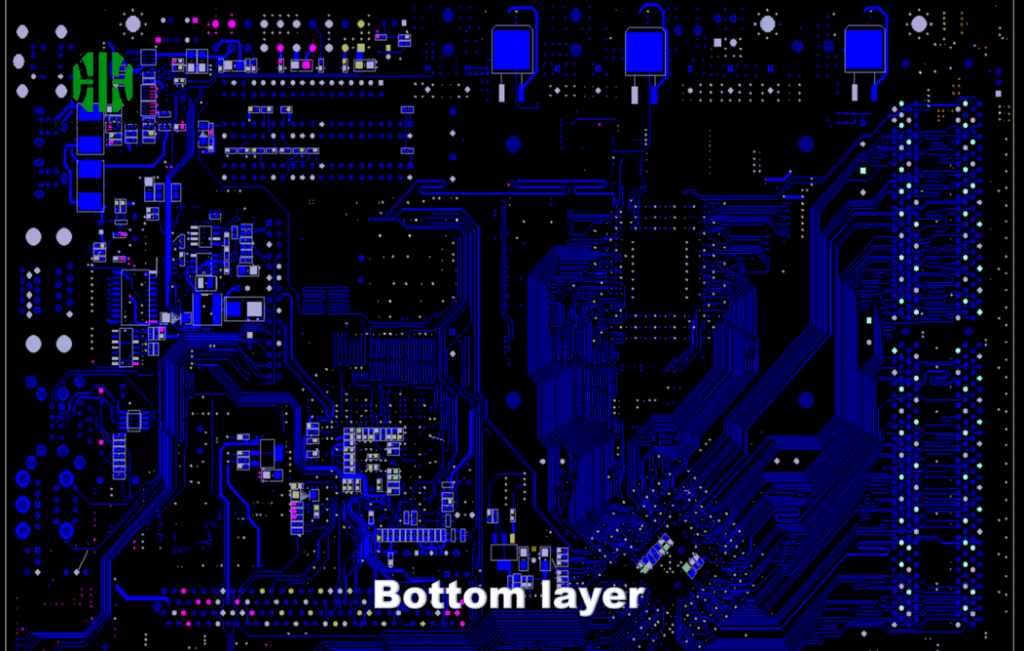

- Couche inférieure
Cette couche est la même que la couche supérieure. De nombreux câblages de petits puces sont pratiquement sur la couche supérieure ou cette couche.
Routage ou câblage

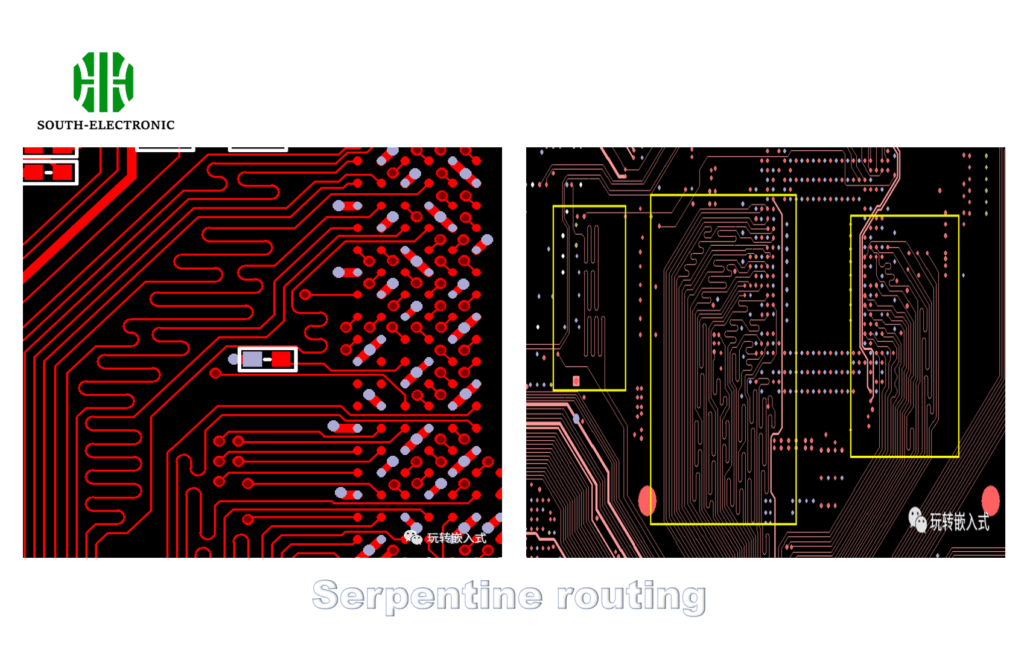

- Routage en serpent
Ce type de routage semble joli. L'objectif de ce routage est de prolonger la longueur totale du routage. Il est appliqué aux lignes de données parallèles pour rendre la longueur de routage des mêmes groupes de lignes de données parallèles cohérentes, afin que le temps d'arrivée des données soit cohérent lors de la transmission de données à grande vitesse.
Les étapes de câblage du routage en serpent consistent à utiliser d'abord un routage ordinaire pour router les mêmes groupes de lignes de données parallèles. Ensuite, trouver la ligne la plus longue dans ce groupe de lignes de données, et puis utiliser la longueur de la ligne la plus longue comme référence pour prolonger la ligne plus petite que cette valeur de référence via le routage en serpent jusqu'à la même valeur de référence ou à une certaine plage de cette valeur de référence. Le logiciel de conception de carte de circuit général a la fonction de routage correspondante, et vous n'avez qu'à configurer les paramètres correspondants.

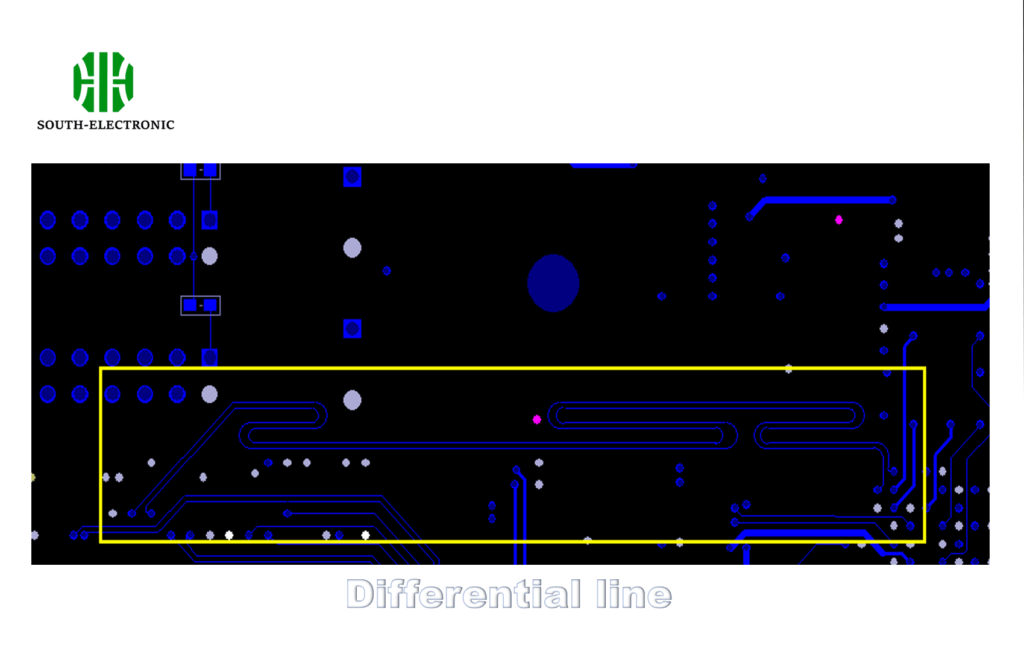

- Ligne différentielle
La ligne différentielle est en fait très similaire à la ligne en serpent ci-dessus. La ligne en serpent ci-dessus est un groupe de lignes de données. La ligne différentielle n'a que deux lignes. Cependant, les exigences sont plus élevées et plus strictes que la ligne en serpent. Non seulement la longueur de la ligne doit être cohérente, mais la distance entre les lignes doit également être maintenue à une certaine distance. Heureusement, le logiciel correspondant a cette fonction de routage, et vous n'avez qu'à configurer les paramètres correspondants.

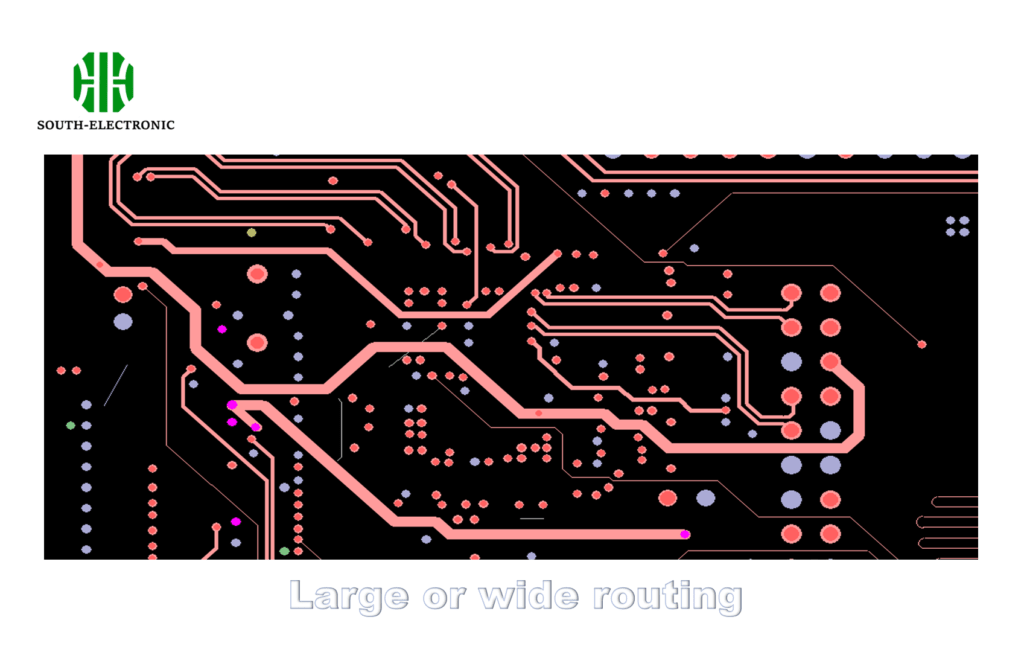

- Routage large ou large
Les câblages plus épais dans le câblage sont généralement des lignes d'alimentation, qui sont liées à la charge du composant. La théorie correspondante ne sera pas élaborée ici.

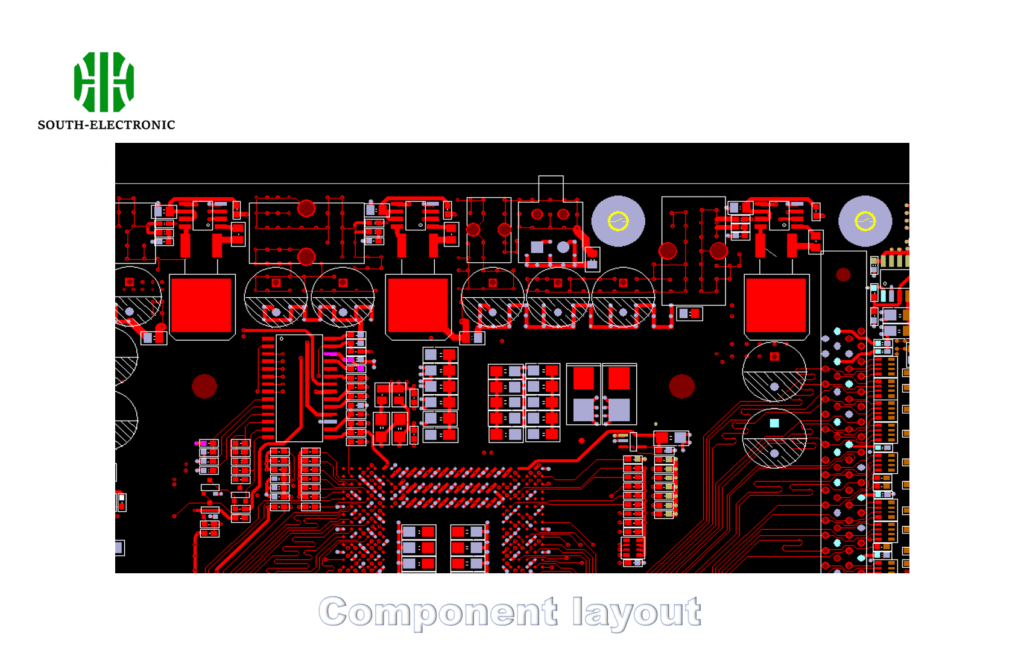

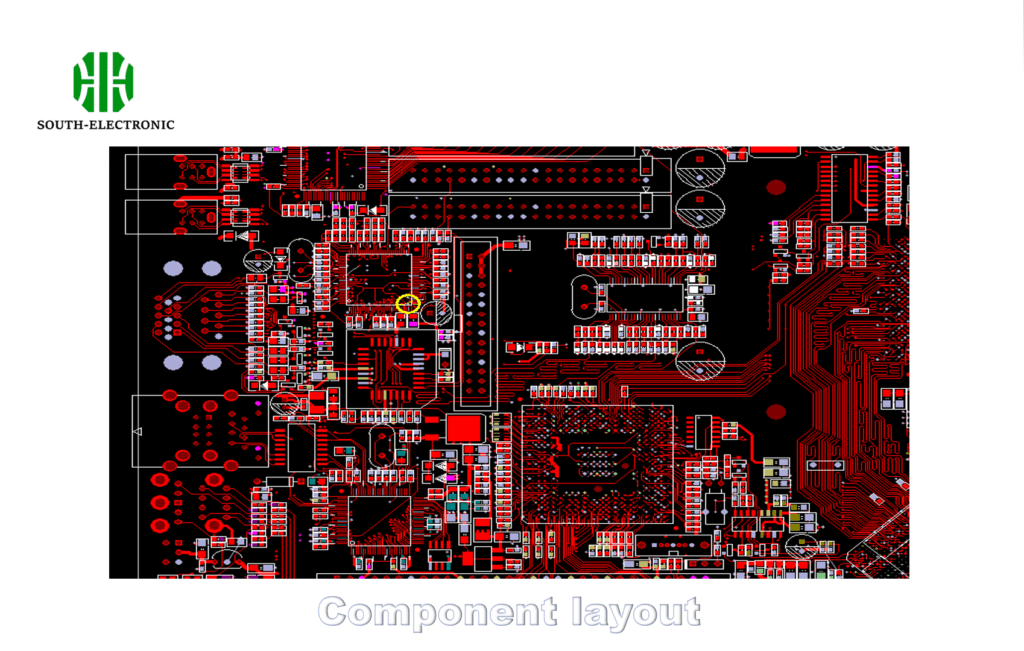

- Disposition des composants
Ce qui précède est la disposition des composants dans l'œuvre du prédécesseur, n'est-ce pas très joli ? La disposition des composants est principalement agencée dans une conception modulaire. L'avantage de cette disposition est que les composants électroniques liés qui réalisent la même fonction sont agencés ensemble afin que la longueur de câblage dans le petit module puisse être plus courte. Lorsque le petit module est placé dans le grand module, il est pratique de encapsuler le module complet. N'effectuez pas trop de détours lors du câblage.
