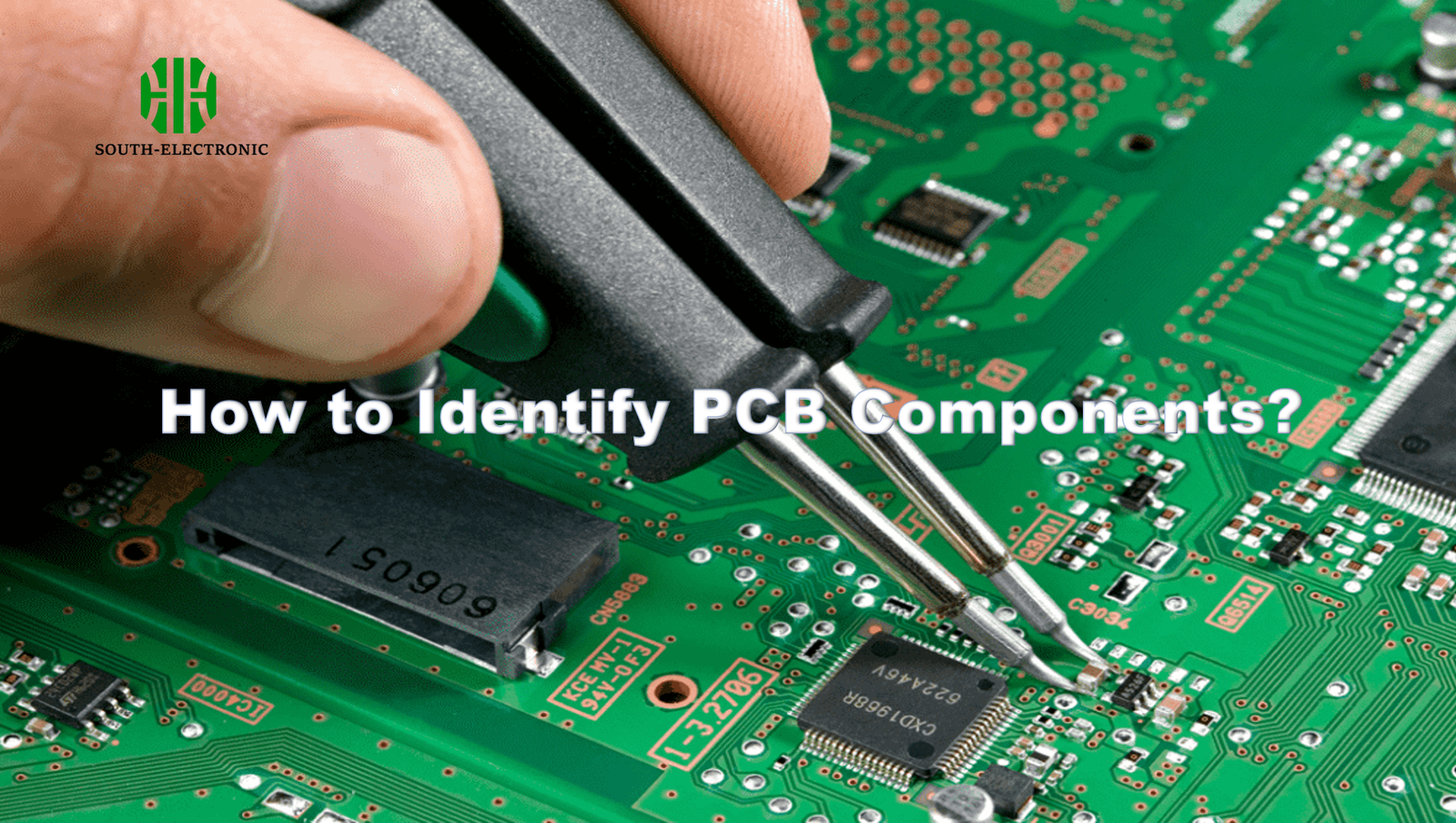

Vous êtes face à un mystérieux circuit imprimé rempli de minuscules composants ? Des composants inconnus peuvent transformer le dépannage en cauchemar. Éliminons toute confusion et maîtrisons l'identification des composants en quelques étapes simples.
Identifiez les composants d'un circuit imprimé en vérifiant les étiquettes imprimées (R = résistance, C = condensateur, U = circuit intégré) et les marquages physiques. Utilisez des loupes pour les petits codes et consultez les schémas si disponibles. Commencez par les grands composants affichant des valeurs claires, puis progressez vers les composants plus petits montés en surface.
Maintenant que nous avons compris le processus d'identification de base, explorons trois compétences essentielles que tout passionné d'électronique doit maîtriser. Ces techniques vous permettront de passer du statut de débutant désemparé à celui de détective de composants.
Où acheter des composants pour circuits imprimés ?
Vous avez du mal à trouver des composants authentiques ? Des composants contrefaits ou incompatibles peuvent ruiner vos projets. Découvrez des sources fiables qui allient qualité et prix abordables.
Achetez des composants PCB auprès de distributeurs agréés comme Digi-Key ou Mouser pour une qualité garantie. Pour les amateurs, AliExpress et Amazon proposent des options économiques. Les magasins d'électronique locaux offrent une disponibilité immédiate pour les besoins urgents.
Interface de la boutique de composants en ligne
Stratégies d'approvisionnement intelligentes en composants
J'ai appris cette leçon en réparant un amplificateur vintage : des condensateurs génériques provenant d'un vendeur inconnu ont lâché en quelques semaines. Voici comment s'approvisionner efficacement en composants :
-
Fournisseurs certifiés
- Idéal pour : Projets sensibles/professionnels
- Exemples de fournisseurs : LCSC, element14
- Livraison moyenne : 3 à 7 jours
-
Plateformes pour amateurs
- Idéal pour : Prototypage/apprentissage
- Exemple : Boutiques eBay avec plus de 95 % d'avis
- Coût typique : 30 à 50 % moins cher
| Type de fournisseur | Avantages | Inconvénients | |---------------------|-----------------------|----------------------|
| Distributeurs agréés | Pièces d'origine | Prix plus élevés |
| Magasins de proximité | Disponibilité immédiate | Sélection limitée |
| Marchés en ligne | Faible coût | Vérification de la qualité requise |
Consultez systématiquement les fiches techniques et vérifiez la réputation du vendeur grâce aux avis clients. Pour les composants rares, pensez à récupérer d'anciens circuits imprimés ; votre réparateur local pourrait vous donner gratuitement des circuits imprimés défectueux.
Comment vérifier les composants de circuits imprimés ?
Les composants défectueux peuvent saboter vos projets. Apprenez des techniques de diagnostic qui vous éviteront des heures de débogage frustrant.
Testez les composants à l'aide des modes de continuité et de résistance d'un multimètre. Comparez les mesures aux valeurs fiables connues. Pour les circuits intégrés, vérifiez les broches d'alimentation et vérifiez l'absence de surchauffe en cours de fonctionnement.
Vérification complète des composants
Lors de mes premières tentatives de réparation, j'ai un jour remplacé un transistor en parfait état, alors que le véritable problème était une résistance fissurée. Voici un processus de vérification systématique :
-
Inspection visuelle
- Marques de brûlure
- Condensateurs gonflés
- Boîtiers de circuits intégrés fissurés
-
Tests de base
- Résistances : Mesure de la valeur Ω
- Condensateurs : Vérification de la résistance série équivalente (ESR)
- Diodes : Test de polarisation directe/inverse
| Composant | Méthode de test | Critères de réussite |
|---|---|---|
| Résistance | Mesure en ohms | ±5 % de la valeur marquée |
| Condensateur | ESR mètre | En dessous de la limite de la fiche technique |
| Diode | Mode test de diodes | Chute de tension directe de 0,5 à 0,7 V |
Pour les circuits intégrés, alimentez la carte et vérifiez :
- Tension aux broches d’entrée/sortie
- Dégagement de chaleur anormal
- Diagrammes de signaux à l’oscilloscope
Étiquetez les composants vérifiés avec des marqueurs de couleur pour éviter de refaire les tests. Conservez une carte de référence en bon état pour comparaison.
Comment dessouder des composants d’un circuit imprimé ?
Détruire des composants lors du retrait est une perte de temps et d’argent. Maîtrisez des techniques de dessoudage sûres qui préservent à la fois le circuit imprimé et les composants.
Utilisez une pompe à dessouder ou une tresse avec un fer à température contrôlée (320-380 °C). Appliquez du flux sur les joints tenaces. Pour les composants multibroches, utilisez des postes à air chaud avec protections de buse.
Méthodes de dessoudage professionnelles
J'ai abîmé mon premier socket de processeur en retirant des puces avec une pince. Maintenant, j'utilise ces techniques éprouvées :
Composants standards :
- Chauffer une broche tout en la soulevant avec une pince.
- Alterner entre les broches jusqu'à ce qu'elles soient libres.
Dispositifs montés en surface :
- Protéger les composants proches avec du ruban adhésif aluminium.
- Appliquer de l'air chaud à 350 °C en mouvements circulaires.
| Outil | Idéal pour | Conseils |
|---|---|---|
| Pompe à dessouder | Pièces traversantes | Nettoyer régulièrement la buse |
| Tresse | Composants à pas fin | Utiliser des sections neuves |
| Station à air chaud | Composants CMS | Utiliser la buse de taille appropriée |
Préchauffer les circuits imprimés avec un sèche-cheveux (température moyenne) pour les composants tenaces. Après le retrait, nettoyer les pastilles avec de l'alcool isopropylique et de la tresse de cuivre. Ne jamais forcer sur les composants ; s'ils sont coincés, appliquer davantage de flux et de chaleur.
Conclusion
Maîtriser l'identification des composants des circuits imprimés grâce aux étiquettes et aux tests, s'approvisionner auprès de fournisseurs de confiance, vérifier méthodiquement leur fonctionnalité et retirer les composants en toute sécurité à l'aide d'outils appropriés. Ces compétences constituent la base d'une réparation et d'un prototypage électroniques efficaces.
