Guide étape par étape pour la conception de PCB
1. Comprendre les paramètres électriques
Avant de commencer la conception, il est crucial de comprendre les exigences électriques de votre projet. Cela inclut la connaissance des tensions, courants et puissances nominatives des composants et du circuit dans son ensemble.

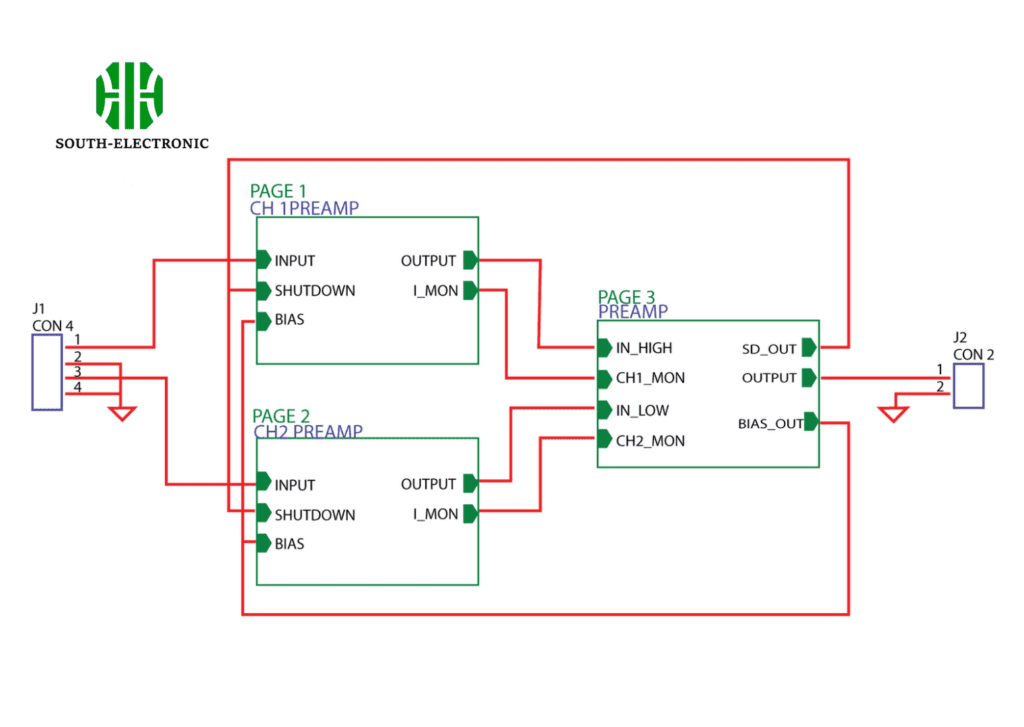

2. Création du schéma
Utilisez des outils de capture de schémas pour créer un diagramme de circuit détaillé. Cette étape implique la sélection des composants appropriés et la définition de leurs connexions.
3. Mise en page du PCB
Transférez votre schéma vers un outil de mise en page de PCB. Ce logiciel vous aide à concevoir la disposition physique de votre PCB, en plaçant les composants et en routant les connexions.
4. Conception du stackup
Planifiez les couches de votre PCB. Une carte simple peut n’avoir qu’une ou deux couches, tandis que des conceptions plus complexes peuvent comporter plusieurs couches.
5. Définir les règles de conception
Établissez les règles de conception et les contraintes, telles que la largeur des pistes, l’espacement et la taille des vias. Ces règles garantissent que votre PCB peut être fabriqué de manière fiable.

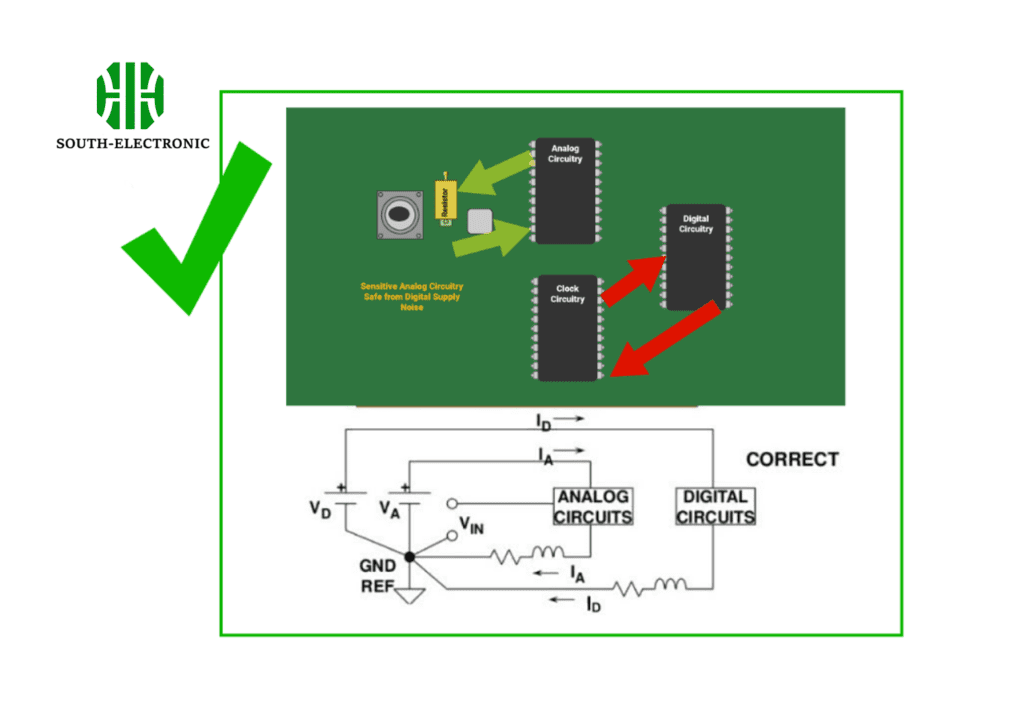

6. Placement des composants
Placez les composants sur la carte selon votre conception. Prenez en compte des facteurs tels que la dissipation thermique, l’intégrité du signal et l’accessibilité pour le soudage.
7. Insertion des trous de perçage
Ajoutez des trous pour les broches des composants et les vias. Assurez-vous que les trous sont positionnés avec précision et dimensionnés pour les composants.
8. Routage des pistes
Connectez les composants avec des pistes électriques. Gardez les pistes courtes et directes pour minimiser la résistance et l’inductance.
Comparaison des outils de conception de PCB :
| Nom de l’outil | Fonctionnalités | Coût | Idéal pour |
|---|---|---|---|
| KiCad | Open-source, support multicouche | Gratuit | Débutants, amateurs |
| EasyEDA | Outil en ligne, capacités de simulation | Gratuit/Payant | Étudiants, amateurs |
| Autodesk Eagle | Niveau professionnel, bibliothèques étendues | Payant | Professionnels, B2B |

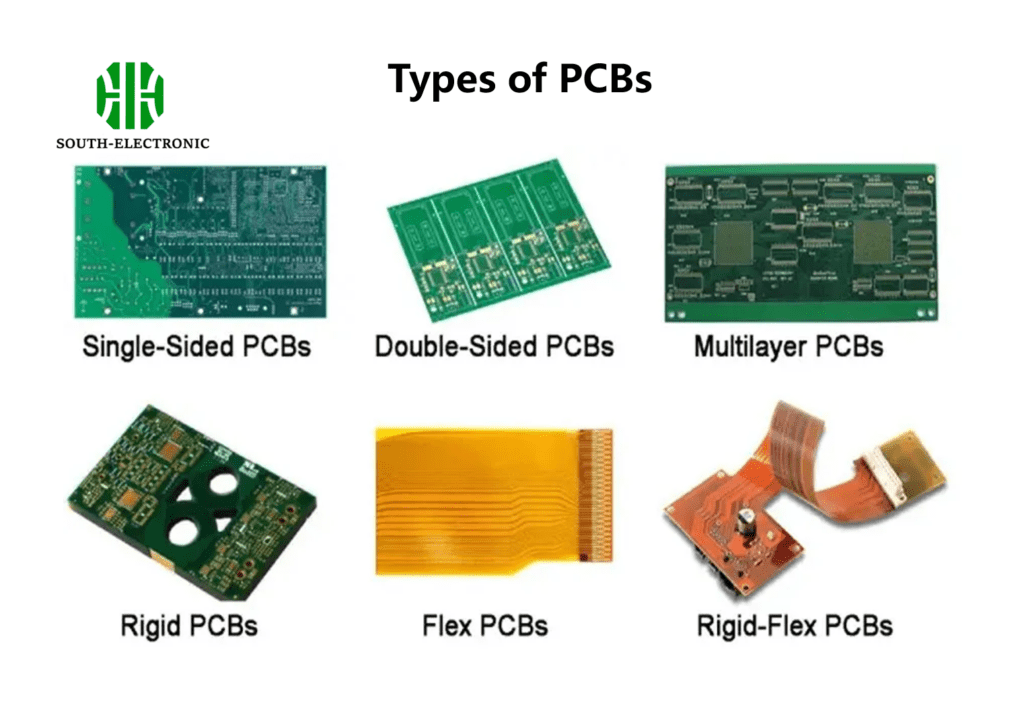

Types de PCB
Simple face :
Un PCB simple face a une couche de matériau conducteur. Il est utilisé dans des applications simples et peu coûteuses.
Double face :
Les PCB double face ont du matériel conducteur des deux côtés de la carte, permettant des circuits plus complexes.
Multicouche :
Les PCB multicouches se composent de plusieurs couches de matériel conducteur, séparées par de l’isolation. Ils sont utilisés dans des applications à haute densité.
Rigide, flexible et rigide-flexible :
- PCB rigides : Fabriqués à partir d’un substrat solide, ils sont durables et stables.
- PCB flexibles : Fabriqués à partir de matériaux flexibles, ils peuvent se plier et se tordre, adaptés aux dispositifs portables.
- PCB rigide-flexible : Combinent des sections rigides et flexibles, offrant à la fois durabilité et flexibilité.
Erreurs courantes à éviter dans la conception de PCB
- Surpeuplement des composants : Laissez suffisamment d’espace pour le soudage et la dissipation thermique.
- Ignorer la gestion thermique : Considérez les dissipateurs thermiques et la ventilation pour gérer la chaleur.
- Négliger la fabricabilité : Concevez en tenant compte des capacités de fabrication pour éviter les problèmes lors de la production.
- Sauter les revues de conception : Revoyez toujours votre conception avec des pairs ou des mentors pour détecter d’éventuelles erreurs.
Ressources supplémentaires pour la conception de PCB
- Forums en ligne : Des communautés comme Reddit et Stack Exchange offrent des conseils précieux et des astuces de dépannage.
- Tutoriels : Des sites comme SparkFun et Adafruit fournissent des guides pas à pas et des tutoriels.
- Livres : « L’Art de la conception de PCB » et d’autres matériaux de référence peuvent approfondir votre compréhension de la conception de PCB.
