Qu’est-ce qu’un Marque Fiduciaire PCB ?

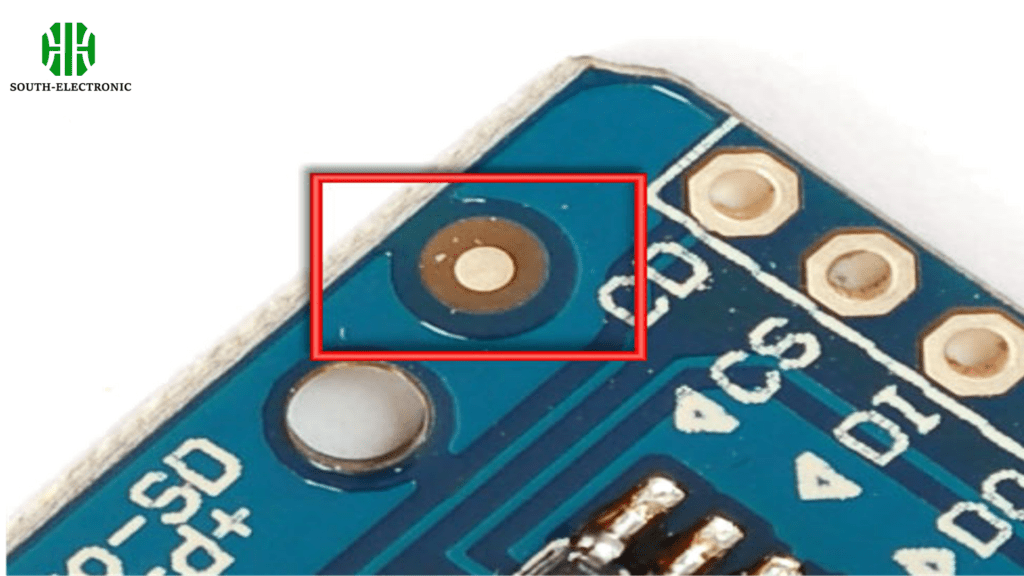

Les marques fiduciaires sont des points de référence spécialement placés sur un PCB, utilisés principalement par les machines d’assemblage automatisées pour assurer un positionnement précis des composants. Ces marques sont essentielles pour minimiser les erreurs dans le processus d’assemblage, notamment dans les environnements de fabrication à haute densité ou de grande précision.
Quels sont les types de Marques Fiduciaires PCB ?
Les marques fiduciaires sur les PCB (Circuits Imprimés) sont des points de référence utilisés pour assurer un alignement précis pendant la fabrication. Il existe principalement trois types :
- Fiduciaires Globales : Ces marques aident à positionner la carte elle-même à l’intérieur de la machine d’assemblage ou de soudure. Elles sont généralement placées dans les coins du PCB.
- Fiduciaires Locales : Elles sont utilisées pour aligner des composants spécifiques sur le PCB, en particulier ceux nécessitant une haute précision comme les BGAs (Ball Grid Arrays). Elles se trouvent à proximité des composants qu’elles référencent.
- Fiduciaires de Panneau : Lorsque les PCB sont fabriqués en panneaux contenant plusieurs cartes, ces marques aident à aligner tout le panneau dans l’équipement d’assemblage. Elles sont placées sur les bords du panneau, en dehors des cartes individuelles.
Quelles sont les tailles et formes standards des Marques Fiduciaires PCB ?
| Forme | Taille (Diamètre) | Usages Communs |
| Circulaire | 1mm | Utilisée dans les dispositifs de haute précision pour l’alignement des composants |
| Circulaire | 2mm | Taille standard pour la fabrication générale de PCB |
| Carrée | 1mm x 1mm | Utilisée là où une reconnaissance géométrique plus distincte est nécessaire |
| Oblongue | 2mm x 1mm | Préférée dans les PCB avec espace limité, assurant une meilleure visibilité |
Bien que les PCB comportent divers trous percés et motifs, ceux-ci peuvent ne pas être idéaux pour les objectifs d’alignement. Leurs tailles, formes ou positions incohérentes peuvent entraîner des erreurs dans le placement des composants. Les marques fiduciaires sur le même PCB ne doivent pas varier de plus de 25 microns en taille, garantissant une haute précision pendant la fabrication. De plus, ces trous ou motifs peuvent être masqués par le masque de soudure ou la sérigraphie, compliquant leur détection.
Quels sont les problèmes courants avec les marques fiduciaires ?
| Problème | Symptômes | Causes | Solutions |
| Mauvaise visibilité | Désalignement | Taille inadéquate | Augmenter la taille |
| Mauvais placement | Décalage des composants | Placement incorrect | Revoir la conception |
| Usure | Marques qui s’effacent | Dommages physiques | Utiliser des matériaux durables |
Bien que tous les PCB n’exigent pas de marques fiduciaires, leur utilisation dans des assemblages de haute précision ou à haute densité est critique. L’implémentation de la redondance dans les marques fiduciaires peut atténuer le risque de perturbation de l’assemblage.
