Optimisez votre propre Pedal PCB : Un guide complet

CONTENTS

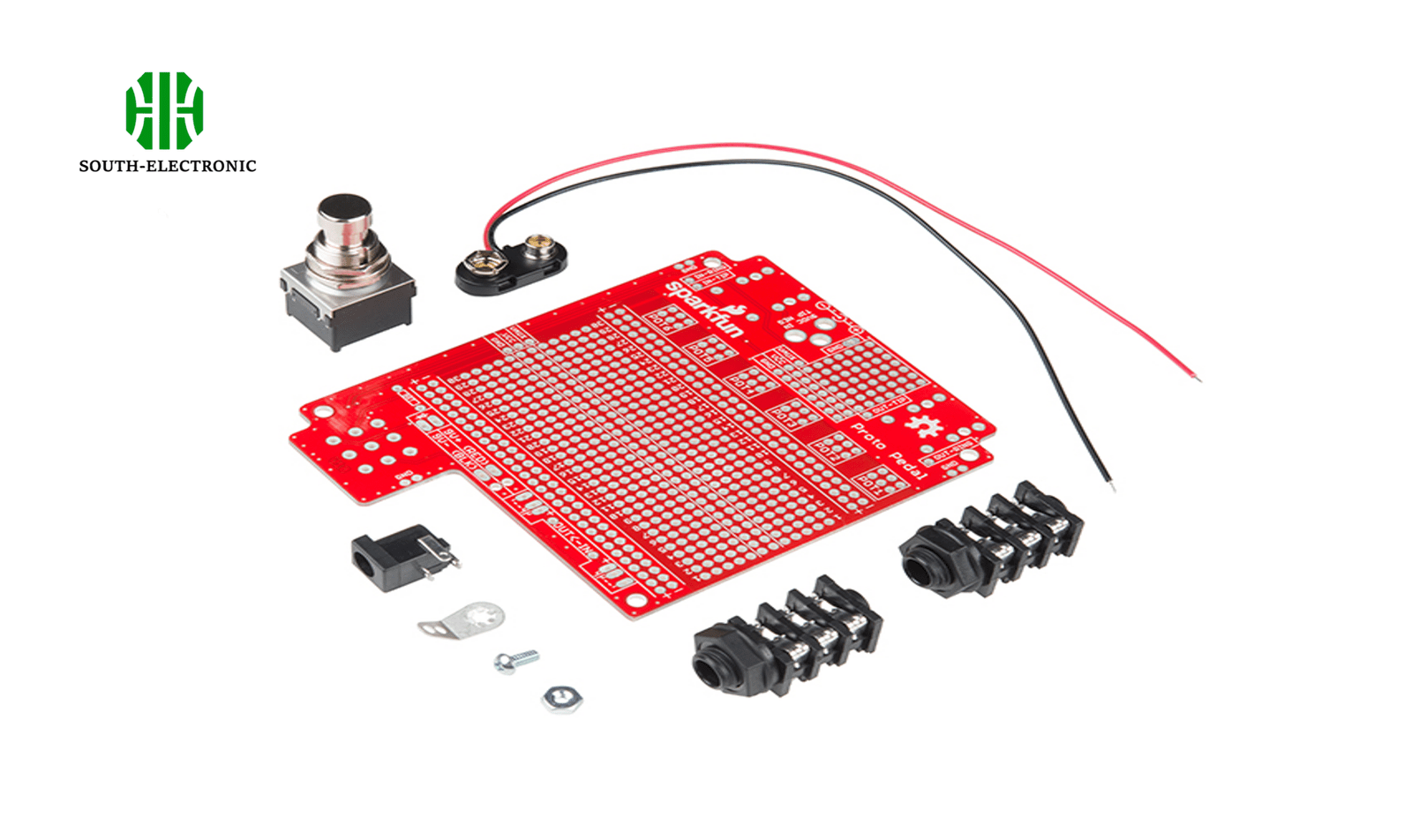

Pedal PCB

Qu’est-ce qu’un Pedal PCB ?

Un Pedal PCB est un circuit imprimé utilisé dans les pédales d’effets pour guitare, servant de base pour le circuit électronique de la pédale. Construire un Pedal PCB implique de choisir le bon PCB, de sourcer les composants, de souder les pièces sur le circuit, et de tester la pédale assemblée.

Caractéristiques clés des Pedal PCBs

Lors du choix d’un Pedal PCB, plusieurs caractéristiques clés doivent être prises en compte :

CaractéristiquePedalPCBGuitarPCBMadbean PedalsPCB Guitar Mania
Disposition des composantsOptimisée pour le DIYConvivial pour débutantsProjets avancésDesigns de boutique
Qualité du matérielÉlevéeModéréeÉlevéeÉlevée
Taille et formeDiverses taillesDesigns compactsPersonnalisableDiverses tailles
CompatibilitéLarge éventailEffets spécifiquesLarge éventailLarge éventail

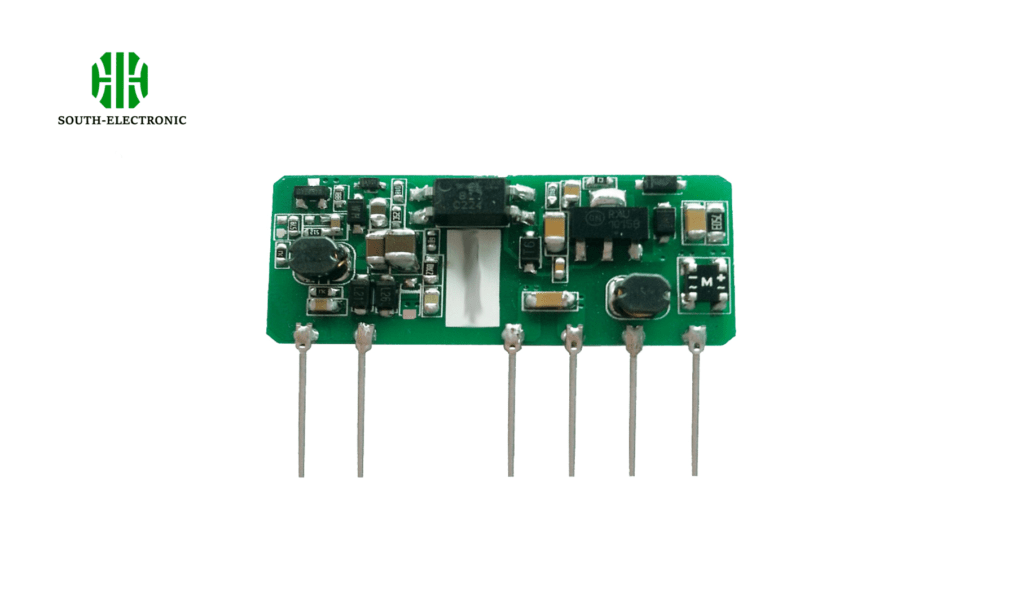

Pedal PCB

Les kits Pedal PCB incluent-ils tout ce dont j’ai besoin pour construire une pédale ?

Les kits Pedal PCB se concentrent généralement sur les composants électroniques nécessaires à la construction d’une pédale. Un kit typique comprendrait :

  • Le PCB lui-même
  • Tous les composants électroniques nécessaires tels que les résistances, les condensateurs et les transistors qui correspondent au design spécifique du circuit.

Cependant, il y a quelques éléments que vous devez généralement sourcer séparément :

  • Boîtier : Le boîtier métallique ou plastique qui abrite les composants électroniques.
  • Boutons pour potentiomètres : Ceux-ci peuvent être très personnels en termes de style et de couleur.
  • Alimentation électrique : La plupart des pédales nécessitent une alimentation 9V DC, qui est rarement incluse.
  • Outils : Fer à souder, coupe-fil, et d’autres outils électroniques de base ne sont pas inclus mais sont nécessaires pour assembler la pédale.

Il est conseillé de lire attentivement les descriptions des produits pour comprendre ce qui est inclus ou non dans un kit, et vérifier s’il y a des articles supplémentaires que vous pourriez avoir besoin pour compléter votre construction.

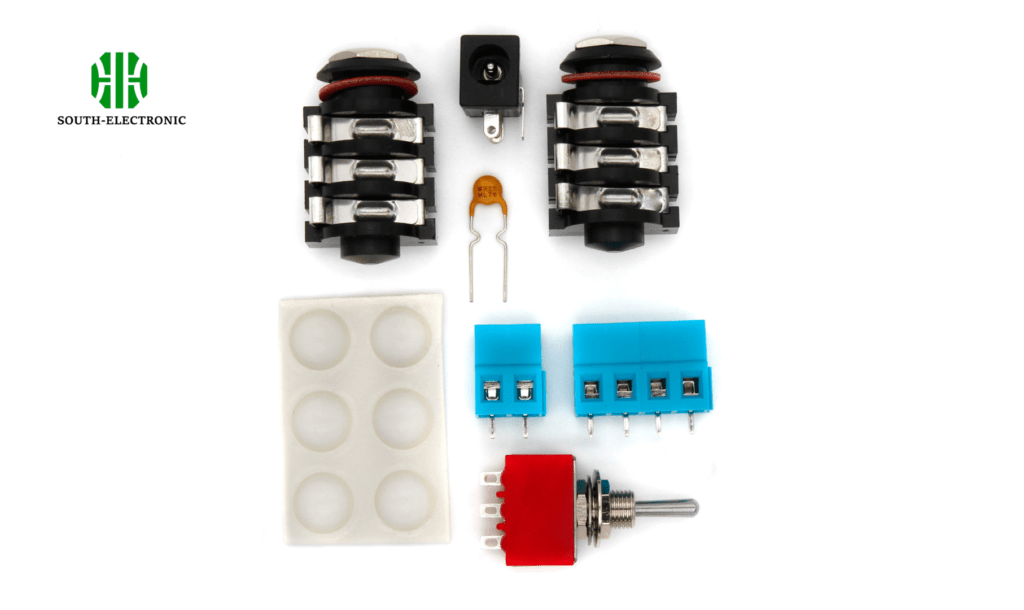

Pedal PCB

Conseils pour construire des Pedal PCBs

Construire un Pedal PCB peut être un projet gratifiant. Voici un guide étape par étape :

  1. Sélectionnez le PCB : Choisissez un PCB qui correspond à l’effet désiré.
  2. Rassemblez les composants : Sourcez tous les composants nécessaires, y compris les résistances, les condensateurs, les transistors et les CI.
  3. Préparez les outils : Assurez-vous d’avoir des outils de soudage, des coupe-fils et un multimètre.
  4. Soudez les composants : Soudez soigneusement chaque composant sur le PCB, en suivant le diagramme de disposition.
  5. Testez le circuit : Utilisez un multimètre pour vérifier les connexions et assurez-vous que tout fonctionne correctement.
  6. Assemblez la pédale : Placez le PCB dans le boîtier, connectez les jacks d’entrée/sortie, et testez la pédale avec une guitare.
